Moin an alle,

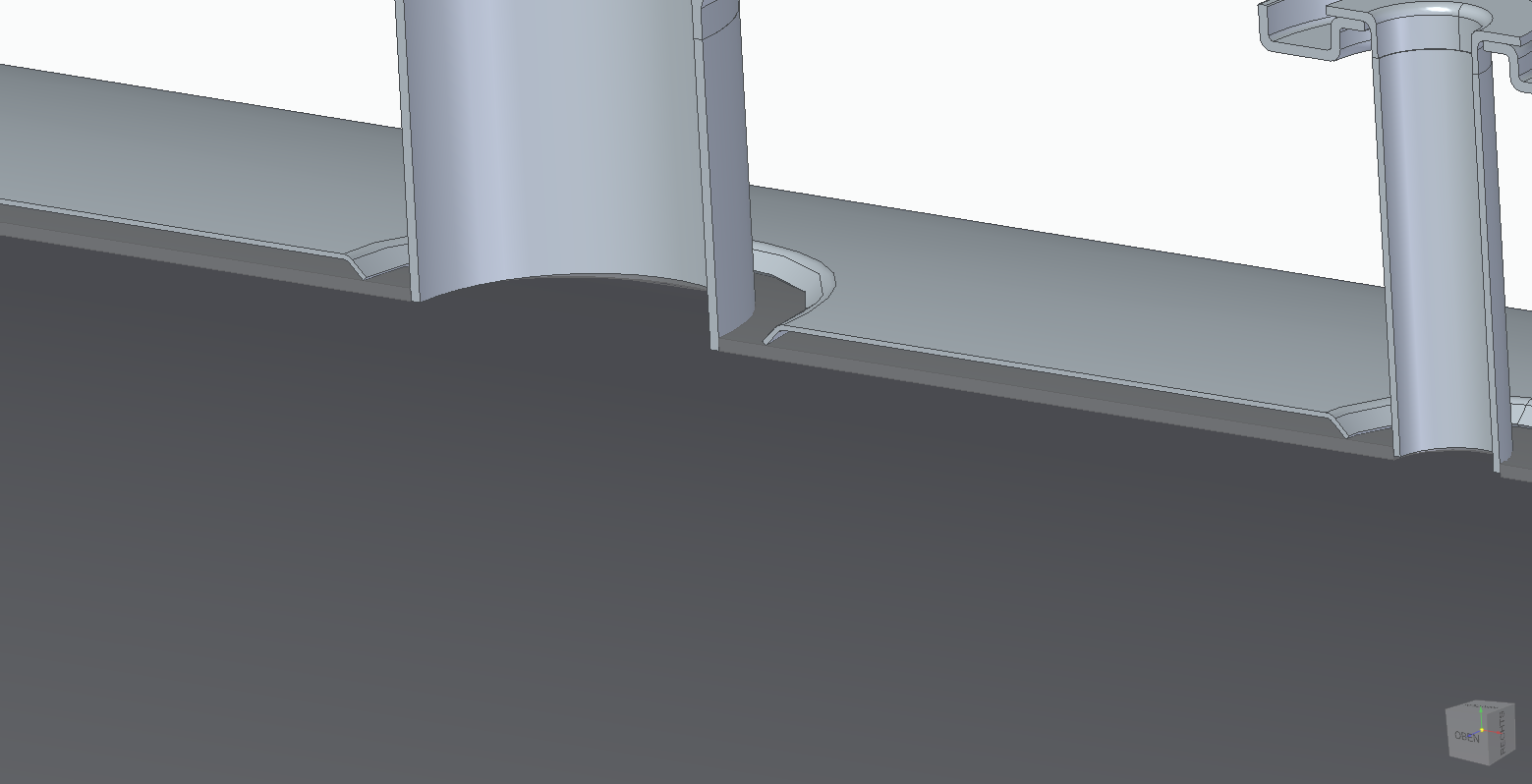

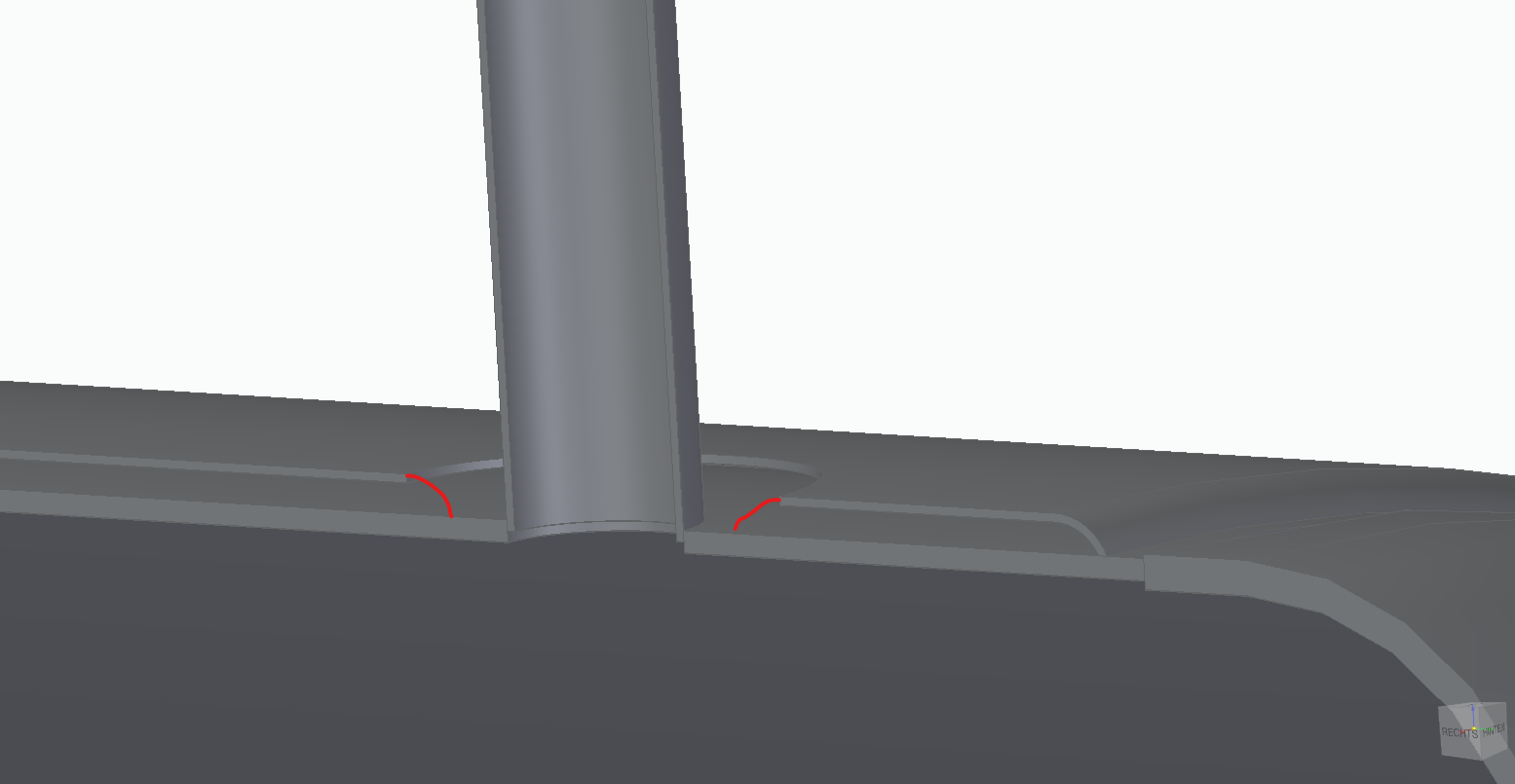

vielleicht könnt ihr mir helfen. Ich möchte einen gebördelten Auschnitt um einen Stutzen auf einem runden Behälter zeichnen. Den jetzigen Ausschnitt habe ich auf dem Bild Solid Edge_Ausschnitt beigefügt. Ein anderer Zeichnen hat es mit Solid Works ganz gut hinbekommen (zu sehen auf dem Bild ,,so soll es aussehen").

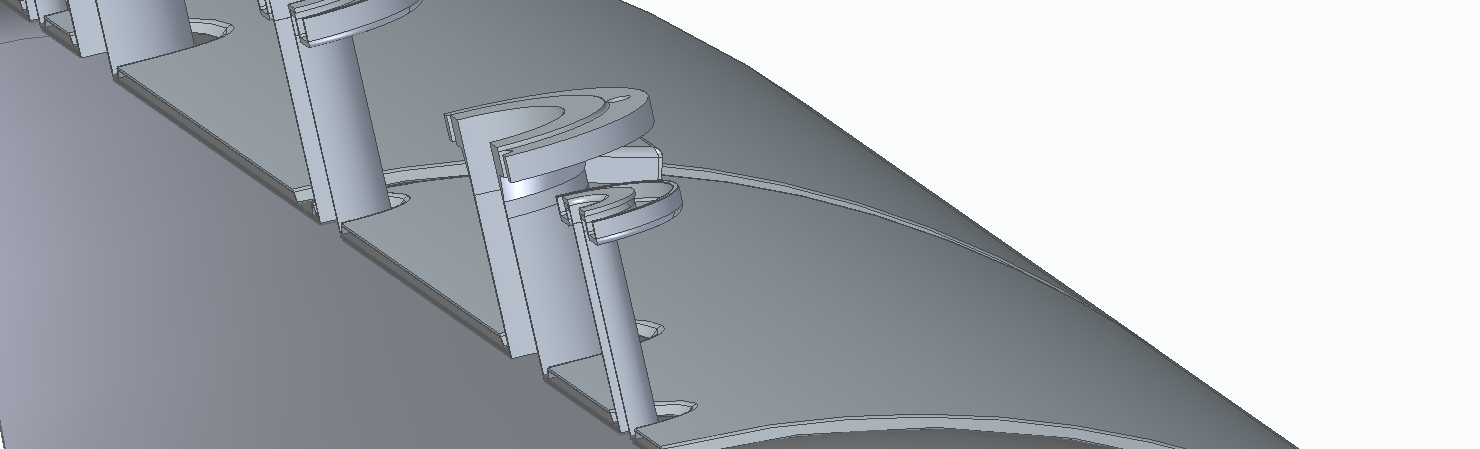

Das Problem ist, dass es keine flache Fläche ist sondern auf einem Behälter. Das heißt die Bördelung muss auch einem Radius angepasst werden. Ich hoffe es wird mit den Bildern verständlich.

Ich kann also nicht einfach ein Teil erstellen und um den Stutzen rum legen. Dann ist das Teil grade und hat keinen Radius. Würde es einfach ein Konus als Kragen sein könnte ich den mit Rotation zurecht schneiden. Ich habe aber das Problem, dass ich eine Rundung brauche.

Vielleicht hat ja jemand eine Idee oder einen Tipp. Vielen Dank schon einmal im Voraus

Beste Grüße,
Buze

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Buze,

meinst Du sowas?

------------------

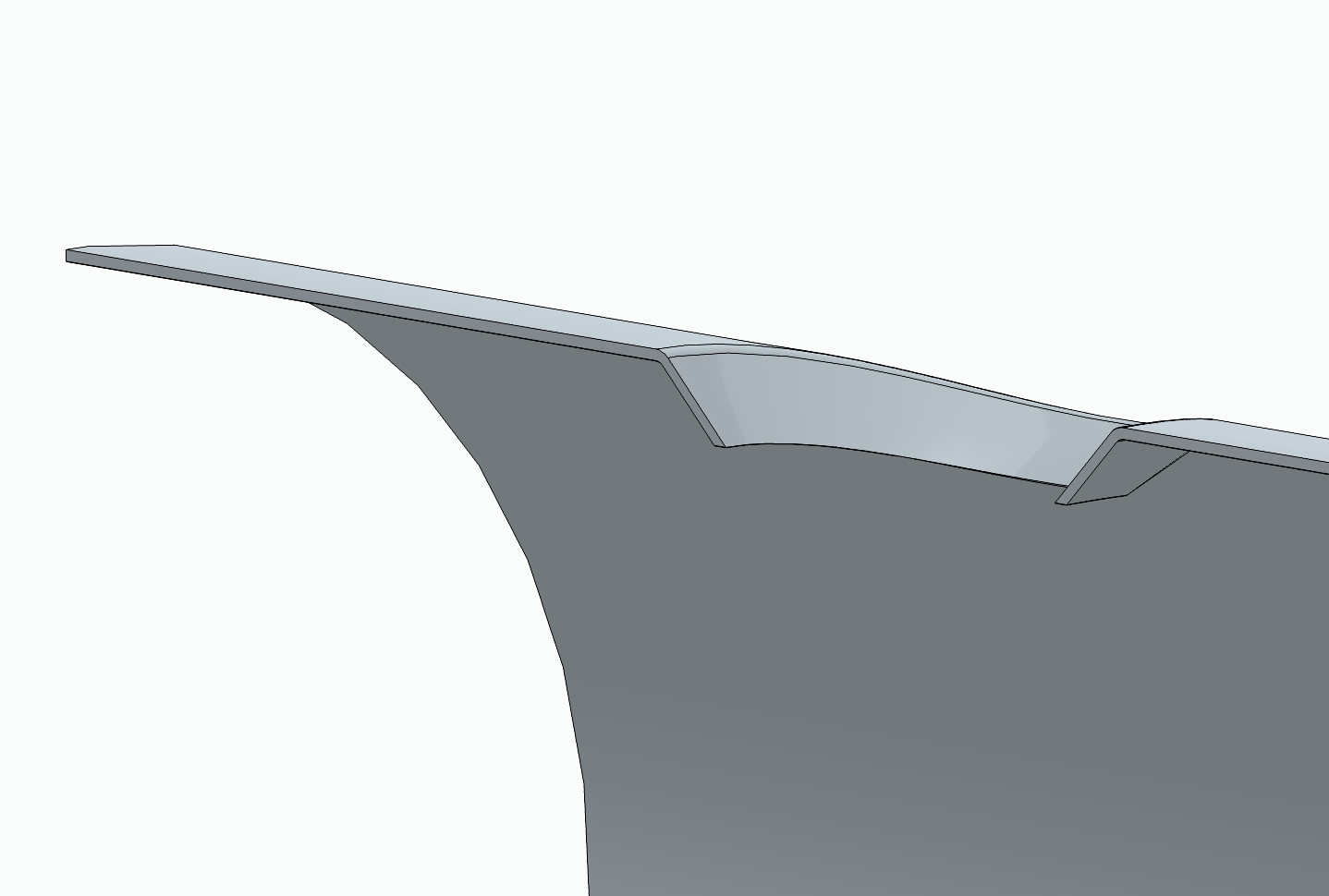

Gruß
Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin Markus,

das sieht tatsächlich so aus, wie ich es bräuchte

Magst du mir verraten, wie du das erstellt hast?

Beste Grüße,

Buze

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

BoerdelungalsgezogenerAusschnitt.png nochmehr.png

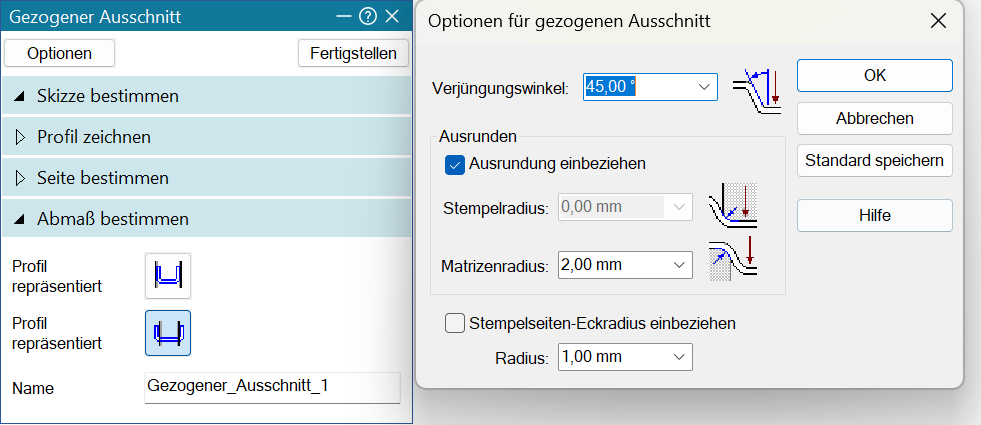

Klar doch, es ist ein gezogener Ausschnitt mit einem Verjüngungswinkel von 45° und wo der her ist, gibt es noch mehr.

------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mega! Vielen vielen Dank!

Da merkt man noch meine Unerfahrenheit mit Solid Edge. Manchmal ist es so einfach

Dann muss ich das nächste Mal den Mantel als Blechteil erstellen. Ich hab es jetzt einfach als Part erstellt. Da habe ich die Sickenfunktion nicht. Es hängen auch schon zu viele Beziehungen an dem Bauteil in der Baugruppe. Da ist ein einfacher Tausch als Blechteil zu Zeitintensiv.

Aber jetzt weiß ich es für's nächste mal

Beste Grüße,

Buze

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Im Part ist das ja noch einfacher zu modellieren, aber dann bekommt man ja keine Abwicklung. Die hätte ich für ein Blechteil aber schon gerne.

------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Eine Abwicklung braucht es in dem Fall hier nicht. Wie würde es denn jetzt in der Part-Umgebung funktionieren ohne den Befehl gezogener Ausschnitt?
