Thema: Durchmessersymbol in Zeichnung (65 / mal gelesen)
|
Alex30
Mitglied
   Beiträge: 66
Registriert: 09.11.2020 SE2024
|
erstellt am: 23. Sep. 2025 15:09  <-- editieren / zitieren -->   Unities abgeben:
Hallo Leute, gibt es mittlerweile ein Trick, wie man Durchmessersymbol in der Zeichnung automatisch abrufen kann, ohne es manuell jedes mal ein und ausschalten zu müssen? Es sieht auf der Zeichnung voll dumm aus, wenn man Maße von irgendwelchen Kanten mit Durchmessersymbol bemaßt sind. Gruß
Alex Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
| |
Arne Peters
Ehrenmitglied V.I.P. h.c.
CAD Dokumentation / Training / Programmierung / Datenbanken
Beiträge: 7563
Registriert: 05.2002.24 Solid Edge Seminarunterlagen
Training, Beratung, Programmierung
|
erstellt am: 23. Sep. 2025 15:24 <-- editieren / zitieren --> Unities abgeben: Nur für Alex30

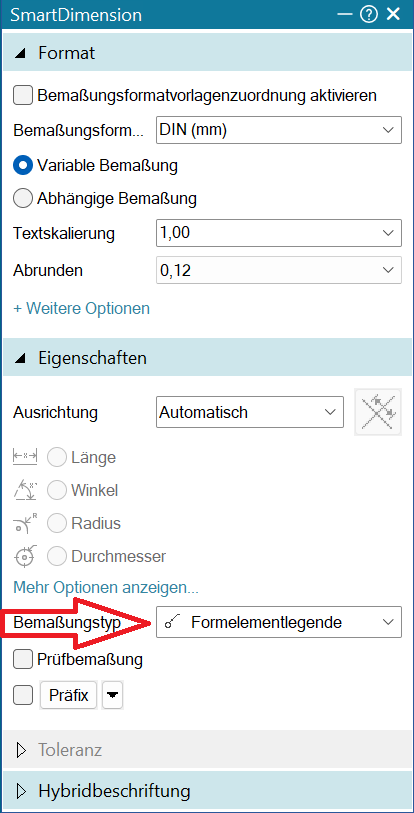

Ja. 1. Durchmesser von der Seite (wie bei Wellen) bemaßt man mit dem Symmetrischen Durchmesser. Das kann da durch Umschalten halb oder voll dargestellt werden. 2. Für Kreise, die man sieht, muss man ggf die Formatvorlag ein der Dokumentvorlage DIN_Normal.dft o.Ä anpassen. Da kann man sagen, dass Kreise ein Durchmessersymbol bekommen. Der Rest bekommt dann nix.
Dann benötitgt man das Präfix garnixcht. 3. Allerdings kann man, wenn mann ichts änern will, auch daas OPräfix ein- oder ausschalten, ohne den Inhalt zu ändern. ------------------
Arne Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
