Thema: Bauteil-Beziehungen bei Rohren (303 / mal gelesen)
|
Grimbart
Mitglied
Dipl.Ing.
   Beiträge: 306
Registriert: 03.01.2007 Windows10,64bit, ASUS-Mainboard PC V8-P8H67E BB i5 3.1GHz, 16 GB DDR3, Samsung SSD 500GB
Graphikkarte NVIDIA GeForce GTX 1660
AVIRA-Virenscanner
TurboCAD pro Platinum 2017 64-bit
|
erstellt am: 03. Mai. 2025 13:50  <-- editieren / zitieren -->   Unities abgeben:

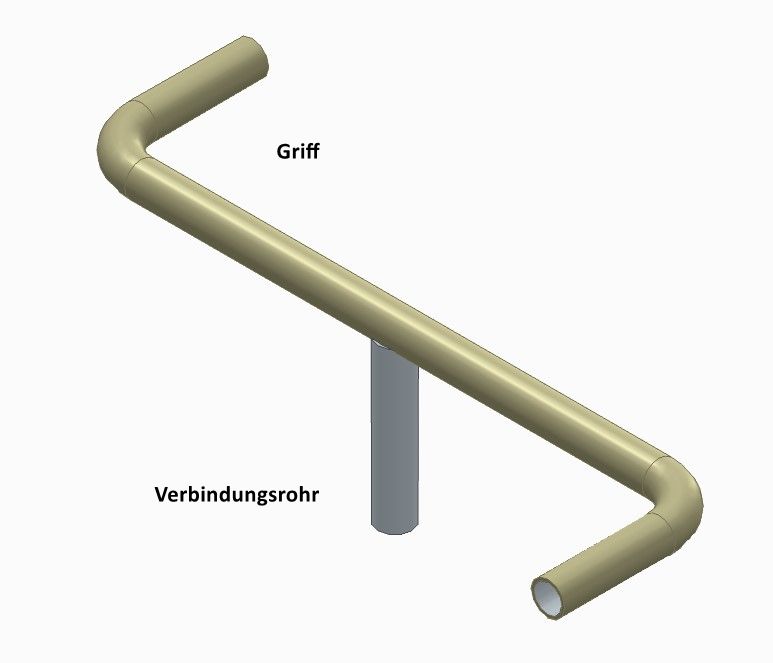

Hallo SE-Experten, mit den Bauteil-Beziehungen habe ich folgende Probleme:
- die Griff-Mitte soll in der Mitte des Verbindungsrohres sein,
- die Handgriffe sollen im Winkel von 90 grd zur Mittenachse des Verbindungsrohres stehen.
Für Eure Hilfe besten Dank! Gruß Grimbart
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Stahlformer
Mitglied
Beiträge: 616
Registriert: 03.09.2008 SE2024 / WIN10Pro64
i5-9600K
P2000
32GB Ram
|
erstellt am: 05. Mai. 2025 12:22 <-- editieren / zitieren --> Unities abgeben: Nur für Grimbart
|
wolha
Moderator
CAD - Consultant

Beiträge: 5726
Registriert: 30.01.2002 Win 11 Pro
Solid Edge 2023
CAMWorks
Primus PDM
FEMAP
Dynamic Designer
Teamcenter
|
erstellt am: 06. Mai. 2025 10:36 <-- editieren / zitieren --> Unities abgeben: Nur für Grimbart
Zitat:
Original erstellt von Stahlformer:
Nutze Referenzebenen in den Bauteilen, und verbaue die Teile da rüber.
Also wenn du in der Griff-Mitte keine Referenzebene hast, erstell dir eine.
... oder eine Konstruktionsfläche im Griff (Ausprägefläche Zylinder)
Diese kannst Du dann leicht axial am senkrechten Teil ausrichten ------------------
mfg Wolfgang Hackl
CAD/CAM - Consult Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Grimbart
Mitglied
Dipl.Ing.
Beiträge: 306
Registriert: 03.01.2007 Windows10,64bit, ASUS-Mainboard PC V8-P8H67E BB i5 3.1GHz, 16 GB DDR3, Samsung SSD 500GB
Graphikkarte NVIDIA GeForce GTX 1660
AVIRA-Virenscanner
TurboCAD pro Platinum 2017 64-bit
|
erstellt am: 06. Mai. 2025 11:42 <-- editieren / zitieren --> Unities abgeben:
Hallo Herren Hackl und Stahlformer, ich habe Eure Vorschläge nicht verstanden. Muß ich „künstliche“ Flächen an den Griff anbringen, welche nach dem Ausrichten wieder entfernt werden? Früher, als ich mit dem Inventor arbeitete, konnte man die Konstruktionsebenen (Planes) der Bauteile in der Baugruppe weiter verwenden. Bisher konnte ich bei SE diese Möglichkeit nicht finden. Gruß Grimbart Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wolha
Moderator
CAD - Consultant
Beiträge: 5726
Registriert: 30.01.2002 Win 11 Pro
Solid Edge 2023
CAMWorks
Primus PDM
FEMAP
Dynamic Designer
Teamcenter
|
erstellt am: 06. Mai. 2025 12:53 <-- editieren / zitieren --> Unities abgeben: Nur für Grimbart
Zitat:
Original erstellt von Grimbart:
Hallo Herren Hackl und Stahlformer,
ich habe Eure Vorschläge nicht verstanden. Muß ich „künstliche“ Flächen an den Griff anbringen, welche nach dem Ausrichten wieder entfernt werden?
Früher, als ich mit dem Inventor arbeitete, konnte man die Konstruktionsebenen (Planes) der Bauteile in der Baugruppe weiter verwenden. Bisher konnte ich bei SE diese Möglichkeit nicht finden.
Gruß
Grimbart
Hallo Grimbart,
nein war nicht ganz so gemeint.
Erstelle Dir eine Fläche im Teil (Flächenkonstruktion)
Diese kannst Du auch beim Zusammenbau in der BG Einblenden und nutzen.
Ebenso wie die Referenzebenen oder Skizzen usw.

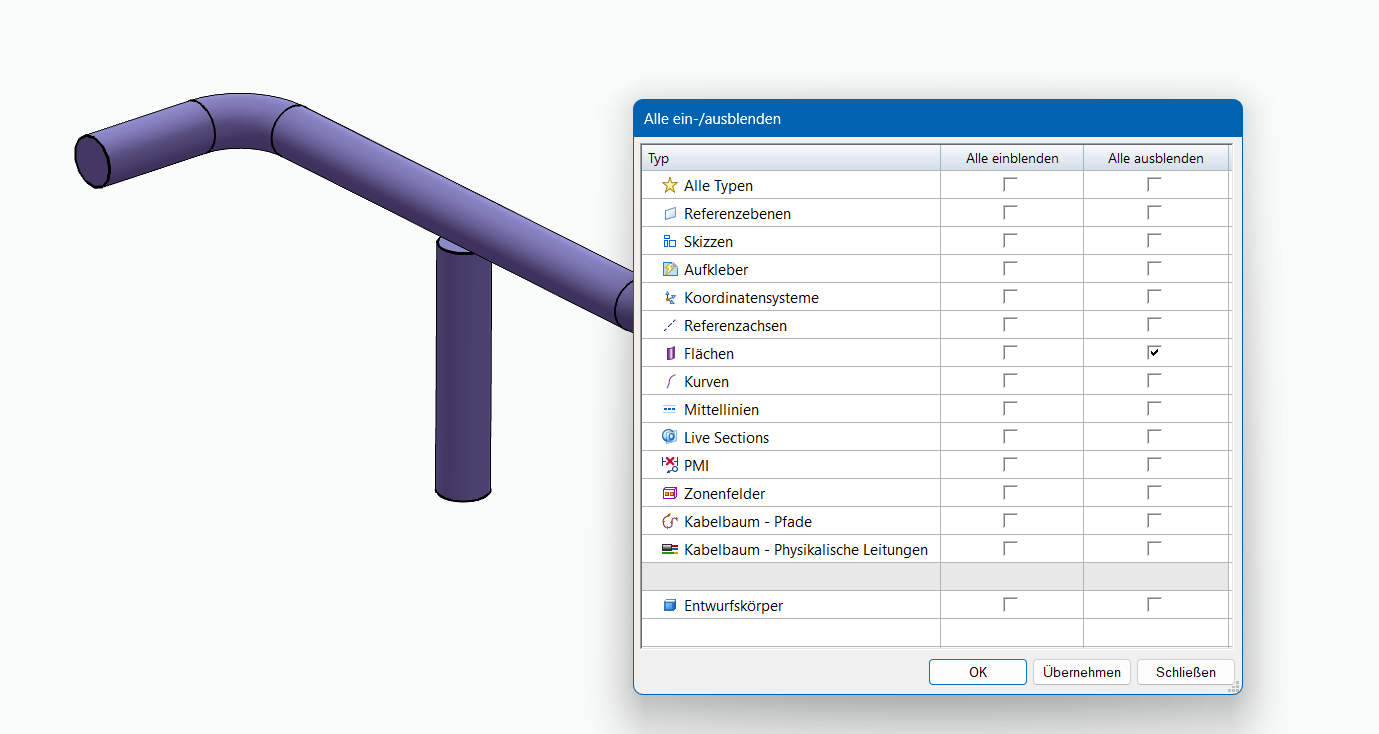

Suche Dir den Befehl "Alle Komponenten Einblenden/Ausblenden" in der BG (rechte Maustaste)

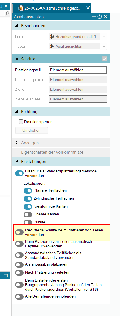

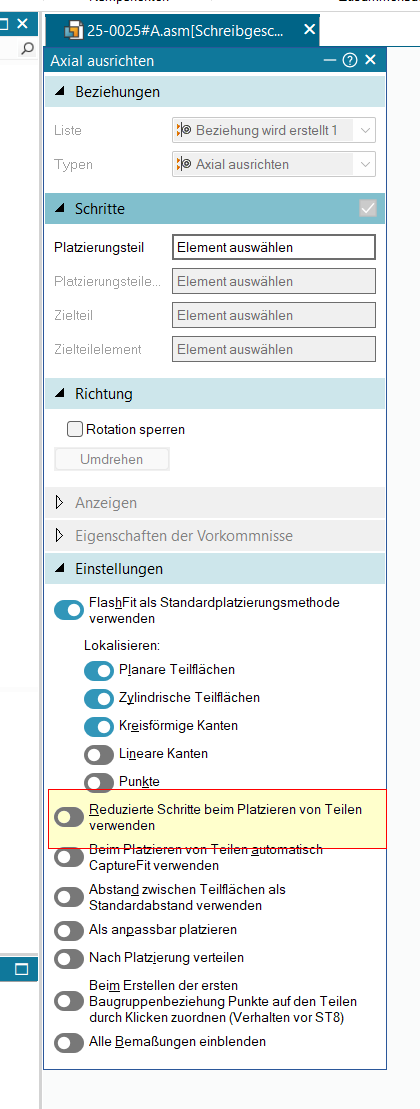

oder beim Einbau, wenn Du KEINE reduzierten Schritte eingeschalten hast, die Anzeige
------------------
mfg Wolfgang Hackl
CAD/CAM - Consult Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Grimbart
Mitglied
Dipl.Ing.
Beiträge: 306
Registriert: 03.01.2007 Windows10,64bit, ASUS-Mainboard PC V8-P8H67E BB i5 3.1GHz, 16 GB DDR3, Samsung SSD 500GB
Graphikkarte NVIDIA GeForce GTX 1660
AVIRA-Virenscanner
TurboCAD pro Platinum 2017 64-bit
|
erstellt am: 06. Mai. 2025 14:40 <-- editieren / zitieren --> Unities abgeben:
|
RayBan
Mitglied
CAD/PLM-Consultant
Beiträge: 667
Registriert: 04.02.2002 SE2024 aktuelles MP
Win 11
EdgePLM COMPACT
EdgePLM Smart Variants
|
erstellt am: 07. Mai. 2025 15:48 <-- editieren / zitieren --> Unities abgeben: Nur für Grimbart

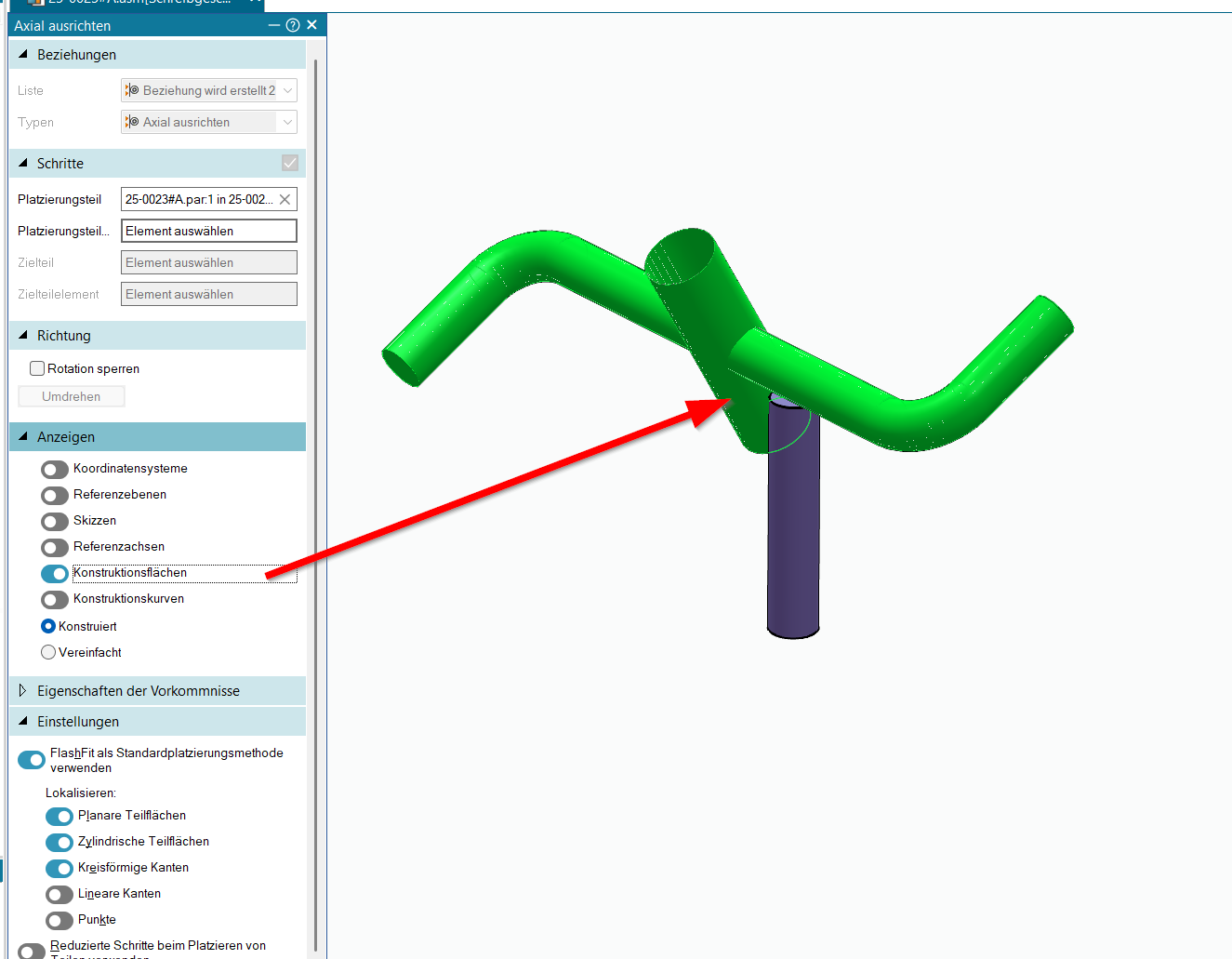

Hallo, noch mal von mir etwas dazu... verbaut mit FlashFit, dann die Ebenen einblenden und die erste Ebene wählen, mit gedrückter R-Taste dann das Zielteil anwählen um die Referenzebenen einblende zu lassen. ------------------
