Autor Thema:  Ausrichtung Maßzahl (307 / mal gelesen)
Andreas2013
Mitglied



Sehen Sie sich das Profil von Andreas2013 an!   Senden Sie eine Private Message an Andreas2013  Schreiben Sie einen Gästebucheintrag für Andreas2013

Beiträge: 341
Registriert: 07.02.2013

SE ST2024 MP4

erstellt am: 01. Aug. 2024 11:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

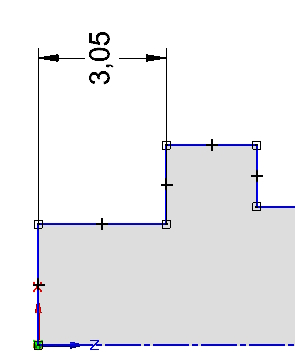

Rotationsteile zeichne ich gerne so, dass die z-Achse die Rotationsachse ist - besser für die Fertigung. Die Maßzahlen sind deshalb vertikal.
Sicher, man könnte die Maßzahlen am Ende anfassen und den Text vertikal positionieren, aber das ist schon viel Aufwand.geht es einfacher?

------------------
Es kommt nicht nur darauf an, welche Knöppeln gedrückt werden, sondern auch WER sie drückt!
Ein Dozent!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Stahlformer
Mitglied



Sehen Sie sich das Profil von Stahlformer an!   Senden Sie eine Private Message an Stahlformer  Schreiben Sie einen Gästebucheintrag für Stahlformer

Beiträge: 609
Registriert: 03.09.2008

SE2022 / WIN10Pro64
i5-9600K
P2000
32GB Ram

erstellt am: 01. Aug. 2024 12:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Andreas2013 10 Unities + Antwort hilfreich




Hallo,
was du suchst findest du in den Formatvorlagen.

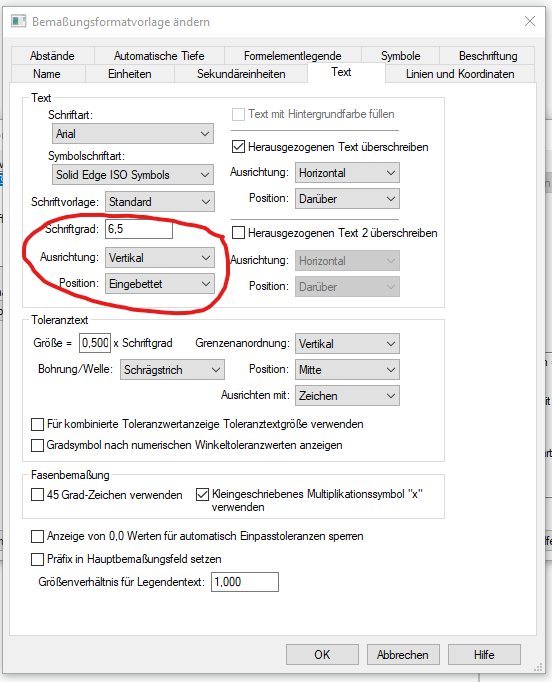

Dort die Formatvorlage deiner Bemaßung auswählen und dann unter Text das gewünscht einstellen.

Siehe Bild

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andreas2013
Mitglied



Sehen Sie sich das Profil von Andreas2013 an!   Senden Sie eine Private Message an Andreas2013  Schreiben Sie einen Gästebucheintrag für Andreas2013

Beiträge: 341
Registriert: 07.02.2013

SE ST2024 MP4

erstellt am: 01. Aug. 2024 13:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Vielen Dank,
das müsste ich dann aber jedes Mal, bei jedem Teil umstellen. Ein horizontal/vertikal in Bezug auf die Bildschirmansicht gibt es nicht?

------------------
Es kommt nicht nur darauf an, welche Knöppeln gedrückt werden, sondern auch WER sie drückt!
Ein Dozent!

[Diese Nachricht wurde von Andreas2013 am 01. Aug. 2024 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Stahlformer
Mitglied



Sehen Sie sich das Profil von Stahlformer an!   Senden Sie eine Private Message an Stahlformer  Schreiben Sie einen Gästebucheintrag für Stahlformer

Beiträge: 609
Registriert: 03.09.2008

SE2022 / WIN10Pro64
i5-9600K
P2000
32GB Ram

erstellt am: 01. Aug. 2024 13:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Andreas2013 10 Unities + Antwort hilfreich

Da kann ich dir leider nicht folgen.
Wenn du immer Z als Rotationsachse nimmst, hast du doch bei allen Teilen die gleiche Ausrichtung.

Das stellst du 1x in deiner Vorlage ein, und schon ist es in alle zukünftigen Bauteilen drinn.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andreas2013
Mitglied



Sehen Sie sich das Profil von Andreas2013 an!   Senden Sie eine Private Message an Andreas2013  Schreiben Sie einen Gästebucheintrag für Andreas2013

Beiträge: 341
Registriert: 07.02.2013

SE ST2024 MP4

erstellt am: 01. Aug. 2024 15:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ja, da hast Du recht, ich könnte es zumindest für Rotationsteile machen. Würde dann aber nur bei den Rotationschritten passen?

------------------
Es kommt nicht nur darauf an, welche Knöppeln gedrückt werden, sondern auch WER sie drückt!
Ein Dozent!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kmw
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von kmw an!   Senden Sie eine Private Message an kmw  Schreiben Sie einen Gästebucheintrag für kmw

Beiträge: 4391
Registriert: 26.02.2002

Wer lesen kann, versteht was er liest, und danach handelt ist anderen gegenüber klar im Vorteil.
Intel® Core i9-14900k, 64GB DDR5-RAM, nVidia GeForce RTX 4080, MS Windows 11, Solid Edge 2024 SP5, German. ECTR als PLM.
M$ Surface Book, i7-6600@2.81 Ghz, 16Gb, 512 SSD, Win10 creators upd.
Fairphone 4 5G mit Android 11 mit SE-Mobile Viewer ;)

erstellt am: 01. Aug. 2024 16:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Andreas2013 10 Unities + Antwort hilfreich

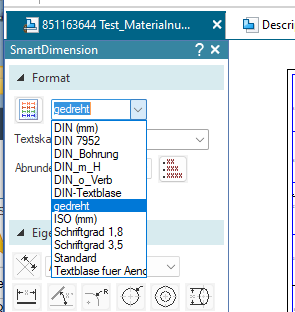

Mach Dir eine Formatvorlage für vertikalen Text, dann kannst du die anwählen und danach alles so bemassen, wie in der Formatvorlage definiert.

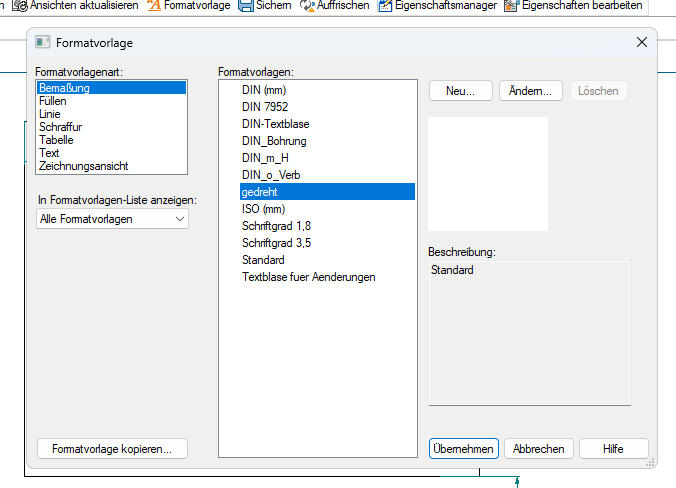

Format-Formatvorlage
