Thema: Nachträglich Maß ändern geht nicht (2261 / mal gelesen)
|
Bungler Mitglied Uhrmacher / Elektroniker

 Beiträge: 11 Registriert: 18.05.2023 Windows10 Siemens Solid Edge Hobby Edition 2023
|
erstellt am: 18. Mai. 2023 20:05 <-- editieren / zitieren --> Unities abgeben:
Hallo Leute. Ich habe mir die Hobbyvariante von Solid Edge 2023 installiert. Gefällt mir bis jetzt ganz gut. Zum lernen habe ich mir ein Video von Flowwies Corner angesehen siehe Link weiter unten. Nun komme ich aber an einem Punkt nicht mehr weiter. Der genaue Sachverhalt: Hallo Flowwies, Habe dein Video soweit nachvollziehen können bis zur Abstandslinie am Becherboden. Beim Linienzug vom Becherbodenmittelpunkt gerade raus nach rechts gezogen wird nach LMB und dann RMB die Linie mit Bemaßung auch gezeichnet. Aber: Bei dir ist anschließend KEINE Bemaßung zu sehen. Beim mir schon. Sie ist Rot.
Dann das Henkelrechteck am rechten Ende der Linie zeichnen. Das Klappt auch. ABER: Bei SmartDimension klicke ich wie du ja zeigst den Bechermittelpunkt und die linke untere Ecke des Rechtecks an. Die runtergezogene Bemaßung sieht nun Blau aus und der Wert ist um 3mm kürzer. Nun Habe ich zwei Bemaßungen in der Skizze: Die Obere ist Rot und die Untere ist Blau. Versuche ich den Wert der blauen unteren Bemaßung auf 95mm zu ändern müßte sich ja auch die obere Rote Bemaßung folgerichtig auch ändern. Aber Pustekuchen. Das Rote Maß bleibt unverändert, das Rechteck bewegt sich nicht. Aber dafür Ist die vorher blaue Bemaßung jetzt 95 und grün unterstrichen. Sehr merkwürdig. By the way: Ab und an läßt sich Solid Edge wieder nicht beenden wie bereits oben beschrieben. https://www.youtube.com/watch?v=PIu-_E2_Nbk&t=647s Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wolha Moderator CAD - Consultant

 Beiträge: 5726 Registriert: 30.01.2002 Win 11 Pro Solid Edge 2023 CAMWorks Primus PDM FEMAP Dynamic Designer Teamcenter
|
erstellt am: 19. Mai. 2023 08:58 <-- editieren / zitieren --> Unities abgeben:          Nur für Bungler
Zitat: Original erstellt von Bungler: Hallo Leute. Ich habe mir die Hobbyvariante von Solid Edge 2023 installiert. Gefällt mir bis jetzt ganz gut. Zum lernen habe ich mir ein Video von Flowwies Corner angesehen siehe Link weiter unten. Nun komme ich aber an einem Punkt nicht mehr weiter. Der genaue Sachverhalt: Hallo Flowwies, Habe dein Video soweit nachvollziehen können bis zur Abstandslinie am Becherboden. Beim Linienzug vom Becherbodenmittelpunkt gerade raus nach rechts gezogen wird nach LMB und dann RMB die Linie mit Bemaßung auch gezeichnet. Aber: Bei dir ist anschließend KEINE Bemaßung zu sehen. Beim mir schon. Sie ist Rot.
Dann das Henkelrechteck am rechten Ende der Linie zeichnen. Das Klappt auch. ABER: Bei SmartDimension klicke ich wie du ja zeigst den Bechermittelpunkt und die linke untere Ecke des Rechtecks an. Die runtergezogene Bemaßung sieht nun Blau aus und der Wert ist um 3mm kürzer. Nun Habe ich zwei Bemaßungen in der Skizze: Die Obere ist Rot und die Untere ist Blau. Versuche ich den Wert der blauen unteren Bemaßung auf 95mm zu ändern müßte sich ja auch die obere Rote Bemaßung folgerichtig auch ändern. Aber Pustekuchen. Das Rote Maß bleibt unverändert, das Rechteck bewegt sich nicht. Aber dafür Ist die vorher blaue Bemaßung jetzt 95 und grün unterstrichen. Sehr merkwürdig. By the way: Ab und an läßt sich Solid Edge wieder nicht beenden wie bereits oben beschrieben. https://www.youtube.com/watch?v=PIu-_E2_Nbk&t=647s
Hallo Bungler,

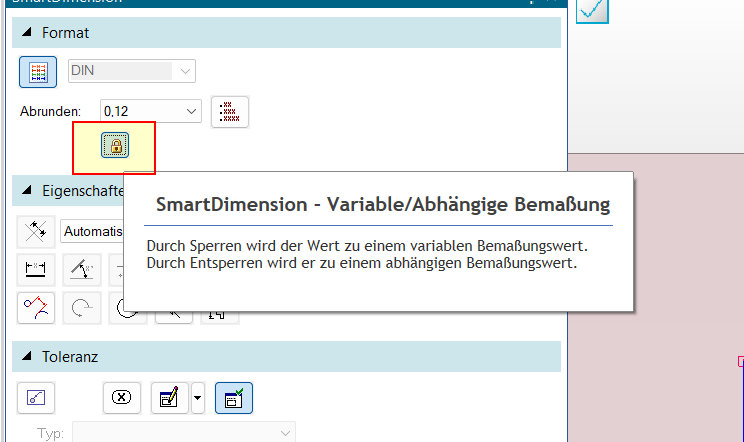

willkommen im SE Club ;- Wir müssen zuerst einmal klären, ob Du Synchron oder Sequentiell arbeitest. Synchron sollte blaue Maße genau so ändern lassen wie rote. Im Sequentiellen Modus sieht das anders aus. Da sind nur die roten Maße echte treibende Maße und ändern daher die Geometrie. Ist die Bemaßungsfunktion gedrückt und siehst Du das Schloßsymbol in der Schnellzugriffsleiste, dann achte darauf, dass dieses auf treibend gestellt ist - "Variable Bemaßung" statt "Abhängiger Bemaßung" Wenn Maße zuerst blau erscheinen ------------------ mfg Wolfgang Hackl CAD/CAM - Consult Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Stropp Mitglied Konstrukteur

 Beiträge: 145 Registriert: 18.01.2008 Solid Edge 2023 Win 10
|
erstellt am: 19. Mai. 2023 09:07 <-- editieren / zitieren --> Unities abgeben:          Nur für Bungler
Hallo Bungler, ändere doch mal die rote Bemaßung, dies scheint die steuernde Bemaßung zu sein. Wenn man eine gesteuerte Bemaßung ändert, passiert das, was du geschildert hast. Sie bekommt einen Strich drunter (heißt: nicht skaliert). Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Bungler Mitglied Uhrmacher / Elektroniker

 Beiträge: 11 Registriert: 18.05.2023 Windows10 Siemens Solid Edge Hobby Edition 2023
|
erstellt am: 20. Mai. 2023 18:29 <-- editieren / zitieren --> Unities abgeben:

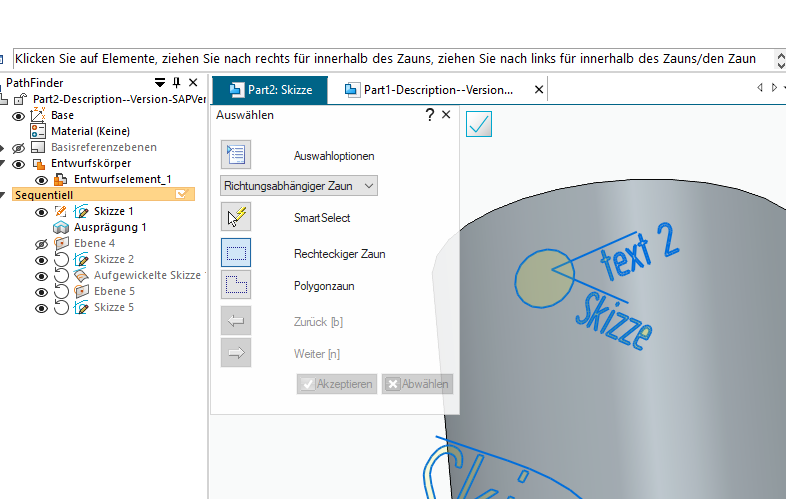

Hallo Wolha und Wolfgang. Ich versuche mich im Synchronous-Modus zurechtzufinden. Nun habe ich das Lernvideo erst mal sein lassen. Ich habe jetzt mal einen einfachen Kreis gezeichnen und diesen extrudiert. Nun Habe ich es endlich geschaft einen Text auf die "koinzidente Ebene" zu setzen. Diesen Text wollte ich drehen. Direkt geht nicht, nur verschieben. Also die "koinzidente Ebene" ausgewählt und mit hilfe des Steuerrades um 90° gedrecht. ******e die Ebene dreht sich aber der Text dreht sich NICHT MIT. Ach ja: Fotos hochladen funktioniert nicht. Beim Versuch sie Hochzuladen wird das Upload-Fenster Leer. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kmw Ehrenmitglied V.I.P. h.c. Konstrukteur

 Beiträge: 4447 Registriert: 26.02.2002 Wer lesen kann, versteht was er liest, und danach handelt ist anderen gegenüber klar im Vorteil. Intel® Core i9-14900k, 64GB DDR5-RAM, nVidia GeForce RTX 4080, MS Windows 11, Solid Edge 2024 SP5, German. ECTR als PLM. M$ Surface Book, i7-6600@2.81 Ghz, 16Gb, 512 SSD, Win10 creators upd. Fairphone 4 5G mit Android 11 mit SE-Mobile Viewer ;)
|
erstellt am: 22. Mai. 2023 07:35 <-- editieren / zitieren --> Unities abgeben:          Nur für Bungler
Wenn du den Text in der Skizze mit einer Gerade verbindest, kannst du den Text über diese Gerade in der Skizze drehen, wie du lustig bist. Der Text ohne eine Verbindung zu einer Kurve läßt sich nicht drehen. Ich empfehle den sequentiellen Modus und empfehle auch die Tutorials einmal durchzuarbeiten, um ein besseres Gefühl für Solid Edge zu kommen. Die meisten Menschen kennen schon ein anderes CAD-System und versuchen dann mit biegen und brechen ihre gewohnten Vorgehensweise auf Solid Edge zu übertragen und sind dann enttäuscht, das die Software nicht so arbeitet, wie sie es gewohnt sind. Und ich muß zugeben, das arbeiten mit Texten in Skizzen ist in Solid Edge etwas gewöhnungsbedürftig. Ich kenne da andere Software, die hier vielleicht etwas intuitiver zu bedienen ist. Aber es funktioniert einwandfrei, wenn man es richtig macht. [Diese Nachricht wurde von kmw am 22. Mai. 2023 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Bungler Mitglied Uhrmacher / Elektroniker

 Beiträge: 11 Registriert: 18.05.2023 Windows10 Siemens Solid Edge Hobby Edition 2023
|
erstellt am: 23. Mai. 2023 21:59 <-- editieren / zitieren --> Unities abgeben:
Hallo kmw, danke für die Tipps ! Ja ich habe es nun hinbekommen den Text zu drehen. Das Finden des Text-Knopfes hatte mich vorher auch viele Stunden gekostet bis ich endlich dahinter kam das die Textfunktion im Sequentiellen-Modus nicht zur verfügung steht. Also in den Synchronous-Modus umgeschaltet und siehe da ich konnte einen Text erstellen. Diesen wollte ich alsdann als Prägung bzw. Ausschnitt auf den Grundkörper anwenden. Pustekuchen - Die Ausschnittfunktion ist weg ! In den Lehrvideos aber ist sie noch vorhanden. Also wieder Onkel Google gefragt und nach langem Suchen Erfahren das die Ausschnittfunktion in der Extrusionsfunktion integriert wurde. OH Man - Das ist doch total unlogisch ! Egal. Extrusionsfunktion aufgerufen, Text markiert und ... KEINE Ausschnittfunktion DA ! AAAh ! Das darf doch nicht war sein. Nach Stunden der Suche und des zufälligen rumprobierens endlich enddeckt: Die Ausschnittfunktion taucht in der Extrusionsfunktion erst auf wenn man in den Sequentiellen-Modus zurück schaltet. Alter Schwede wie Verwirrend. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
