Autor Thema:  Verschneidung in ISO-Ansicht (1005 / mal gelesen)
-Brixx-
Mitglied
Technischer Produktdesigner i.A.

Sehen Sie sich das Profil von -Brixx- an!   Senden Sie eine Private Message an -Brixx-  Schreiben Sie einen Gästebucheintrag für -Brixx-

Beiträge: 7
Registriert: 18.09.2020

erstellt am: 22. Jun. 2021 10:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Guten Morgen,

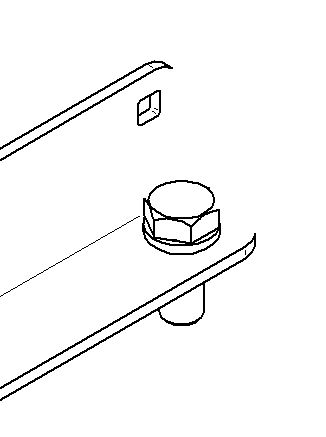

ich habe ein Problem bei der Teileverschneidung einer Unterbaugruppe in einem Gesamtzusammenbau mit Explosion in ISO. (Bild im Anhang)
Das Eck des Winkels verschwindet und ich finde momentan keine Lösung.
Den Federring und die Sechskantschraube habe ich bereits um 0,5mm in der Unterbaugruppe angehoben, um eine mögliche Kollision auszuschließen.
Auch die Einstellungsmöglichkeiten zur Teileverschneidung ändern nichts.

Über Eure Hilfe würde ich mich sehr freuen!

MfG!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolha
Moderator
CAD - Consultant


Sehen Sie sich das Profil von wolha an!   Senden Sie eine Private Message an wolha  Schreiben Sie einen Gästebucheintrag für wolha

Beiträge: 5689
Registriert: 30.01.2002

Win 11 Pro
Solid Edge 2023
CAMWorks
Primus PDM
FEMAP
Dynamic Designer
Teamcenter

erstellt am: 22. Jun. 2021 10:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für -Brixx- 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von -Brixx-:
Guten Morgen,

ich habe ein Problem bei der Teileverschneidung einer Unterbaugruppe in einem Gesamtzusammenbau mit Explosion in ISO. (Bild im Anhang)
Das Eck des Winkels verschwindet und ich finde momentan keine Lösung.
Den Federring und die Sechskantschraube habe ich bereits um 0,5mm in der Unterbaugruppe angehoben, um eine mögliche Kollision auszuschließen.
Auch die Einstellungsmöglichkeiten zur Teileverschneidung ändern nichts.

Über Eure Hilfe würde ich mich sehr freuen!

MfG!



Hallo Brixx,


ich vermute einmal, Verursacher der fehlerhaften Darstellung ist ein "Kollisionsproblem"!

Und zwar die Gewindekollision zwischen Mutter und Schraube.

Ändere die Eigenschaften für diese Ansicht so, dass "Verschneidungen" für Gewinde genau aktiviert (berechnet) werden.
Findest Du unter "Eigenschaften - Erweitert - Verschneidungen"

------------------
mfg

Wolfgang Hackl
CAD/CAM - Consult

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arne Peters
Ehrenmitglied V.I.P. h.c.
CAD Dokumentation / Training / Programmierung / Datenbanken


Sehen Sie sich das Profil von Arne Peters an!   Senden Sie eine Private Message an Arne Peters  Schreiben Sie einen Gästebucheintrag für Arne Peters

Beiträge: 7478
Registriert: 05.2002.24

Solid Edge Seminarunterlagen
Training, Beratung, Programmierung

erstellt am: 22. Jun. 2021 10:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für -Brixx- 10 Unities + Antwort hilfreich

Kannst Du den Ausschnitt des Projekts zusammenpacken und hochladen?
Wir brauchen ja nur die BG mit den 3 oder 4 Teilen und die Draft dazu.

------------------
Arne

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

-Brixx-
Mitglied
Technischer Produktdesigner i.A.

Sehen Sie sich das Profil von -Brixx- an!   Senden Sie eine Private Message an -Brixx-  Schreiben Sie einen Gästebucheintrag für -Brixx-

Beiträge: 7
Registriert: 18.09.2020

erstellt am: 22. Jun. 2021 10:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Zitat:
Original erstellt von wolha:


Hallo Brixx,


ich vermute einmal, Verursacher der fehlerhaften Darstellung ist ein "Kollisionsproblem"!

Und zwar die Gewindekollision zwischen Mutter und Schraube.

Ändere die Eigenschaften für diese Ansicht so, dass "Verschneidungen" für Gewinde genau aktiviert (berechnet) werden.
Findest Du unter "Eigenschaften - Erweitert - Verschneidungen"



Hallo Wolha,

Die Teileverschneidung ist bereits auf "Alles verschneiden" eingestellt.
auch ein Umstellen auf die mittlere Option "Gewinde berechnen" ändert nichts. Zudem sollte dies ja bereits in der langsamsten Methode mit eingebunden sein.

Trotzdem vielen Dank für die Hilfe!

MfG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

-Brixx-
Mitglied
Technischer Produktdesigner i.A.

Sehen Sie sich das Profil von -Brixx- an!   Senden Sie eine Private Message an -Brixx-  Schreiben Sie einen Gästebucheintrag für -Brixx-

Beiträge: 7
Registriert: 18.09.2020

Solid Edge ST9

erstellt am: 22. Jun. 2021 10:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Zitat:
Original erstellt von Arne Peters:
Kannst Du den Ausschnitt des Projekts zusammenpacken und hochladen?
Wir brauchen ja nur die BG mit den 3 oder 4 Teilen und die Draft dazu.


Hallo Arne,

das ist mir vom AG & Abteilungsleiter untersagt.
kann leider nur .JPG in Ausschnitten zur Verfügung stellen.

MfG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Flarestar7
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Flarestar7 an!   Senden Sie eine Private Message an Flarestar7  Schreiben Sie einen Gästebucheintrag für Flarestar7

Beiträge: 213
Registriert: 12.08.2013

Solid Edge 2022

erstellt am: 22. Jun. 2021 10:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für -Brixx- 10 Unities + Antwort hilfreich

Hallo Brixx,

wäre wohl zu einfach aber diese Kanten sind nicht einfach nur ausgeblendet?

Lg Stefan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

-Brixx-
Mitglied
Technischer Produktdesigner i.A.

Sehen Sie sich das Profil von -Brixx- an!   Senden Sie eine Private Message an -Brixx-  Schreiben Sie einen Gästebucheintrag für -Brixx-

Beiträge: 7
Registriert: 18.09.2020

erstellt am: 22. Jun. 2021 10:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Zitat:
Original erstellt von Flarestar7:
Hallo Brixx,

wäre wohl zu einfach aber diese Kanten sind nicht einfach nur ausgeblendet?

Lg Stefan


Hallo Stefan,

das habe ich auch schon überprüft. Leider nicht!

MfG Sascha

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Birgit R
Mitglied



Sehen Sie sich das Profil von Birgit R an!   Senden Sie eine Private Message an Birgit R  Schreiben Sie einen Gästebucheintrag für Birgit R

Beiträge: 19
Registriert: 29.12.2006

erstellt am: 22. Jun. 2021 11:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für -Brixx- 10 Unities + Antwort hilfreich

Hallo Brixx,

manchmal hilft es, die verdeckten Kanten des nicht richtig dargestellten Teils einzublenden (obwohl es Blödsinn ist, sie sollten ja sichtbar sein).
Dann mit "Kantenübertragung" die verdeckt dargestellten Kanten in sichtbare ändern.
Das funktioniert bei mir meistens, ich wäre aber sehr froh über eine professionelle Lösung.

Viele Grüße

Birgit

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arne Peters
Ehrenmitglied V.I.P. h.c.
CAD Dokumentation / Training / Programmierung / Datenbanken


Sehen Sie sich das Profil von Arne Peters an!   Senden Sie eine Private Message an Arne Peters  Schreiben Sie einen Gästebucheintrag für Arne Peters

Beiträge: 7478
Registriert: 05.2002.24

Solid Edge Seminarunterlagen
Training, Beratung, Programmierung

erstellt am: 22. Jun. 2021 11:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für -Brixx- 10 Unities + Antwort hilfreich

Ja. Kanten ein/ausblenden kann nochmal etwas Klarheit bringen, ob die Kanten überhaupt da sind.

------------------
Arne

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

-Brixx-
Mitglied
Technischer Produktdesigner i.A.

Sehen Sie sich das Profil von -Brixx- an!   Senden Sie eine Private Message an -Brixx-  Schreiben Sie einen Gästebucheintrag für -Brixx-

Beiträge: 7
Registriert: 18.09.2020

erstellt am: 22. Jun. 2021 11:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Zitat:
Original erstellt von Birgit R:
Hallo Brixx,

manchmal hilft es, die verdeckten Kanten des nicht richtig dargestellten Teils einzublenden (obwohl es Blödsinn ist, sie sollten ja sichtbar sein).
Dann mit "Kantenübertragung" die verdeckt dargestellten Kanten in sichtbare ändern.
Das funktioniert bei mir meistens, ich wäre aber sehr froh über eine professionelle Lösung.

Viele Grüße

Birgit


Hallo Birgit,

Vielen Dank für die Hilfe, das Ganze funktioniert!!
Wenn jemand noch eine "professionellere" Lösung hat, wäre ich daran natürlich auch interessiert.

@Arne:

Kanten ein-/ausblenden an sich funktioniert nicht. Nur über die verdeckten Kanten und Kanten übertragen, ging es bei mir.

MfG Sascha

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arne Peters
Ehrenmitglied V.I.P. h.c.
CAD Dokumentation / Training / Programmierung / Datenbanken


Sehen Sie sich das Profil von Arne Peters an!   Senden Sie eine Private Message an Arne Peters  Schreiben Sie einen Gästebucheintrag für Arne Peters

Beiträge: 7478
Registriert: 05.2002.24

Solid Edge Seminarunterlagen
Training, Beratung, Programmierung

erstellt am: 22. Jun. 2021 11:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für -Brixx- 10 Unities + Antwort hilfreich

Sonderbar, dass diese Kanten als verdeckt erkannt werden.
Eventuell läuft da was Tangential zu der Geometrie der davor liegenden Teile und es kommt dadurch zu einem Berechnungsfehler.

------------------
Arne

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Solid-Man66
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Solid-Man66 an!   Senden Sie eine Private Message an Solid-Man66  Schreiben Sie einen Gästebucheintrag für Solid-Man66

Beiträge: 550
Registriert: 10.10.2003

Solid-Edge 2023 MP-10
Inventor 2014 Standard
WIN-10 64 Bit
Saarländer

erstellt am: 23. Jun. 2021 06:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für -Brixx- 10 Unities + Antwort hilfreich


KantenbessereDarstellung.pdf


Hallo das Ansichten in ISO nicht richtig Dargestellt werden kenne ich.
Da hilft oft (fast immer) Ansicht rechte Maustaste. Eigenschaften -> Erweitert dann VHL Toleranz auf 5 und Teilverschneidungen -> Verschneidungen der Gewindeteile erstellen. Das hilft bei fast allen Ansichtprobleme nicht nur bei Gewinde.

m.f.G
Solid-Man66

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

focko
Mitglied



Sehen Sie sich das Profil von focko an!   Senden Sie eine Private Message an focko  Schreiben Sie einen Gästebucheintrag für focko

Beiträge: 1464
Registriert: 29.10.2013

Intel i7 8700K
32 GB RAM
Nvidia Quadro P4000
Solid Edge ST10 Simulation Premium
Windows 10 prof. 64 Bit

erstellt am: 23. Jun. 2021 08:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für -Brixx- 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Solid-Man66:
Hallo das Ansichten in ISO nicht richtig Dargestellt werden kenne ich.
Da hilft oft (fast immer) Ansicht rechte Maustaste. Eigenschaften -> Erweitert dann VHL Toleranz auf 5 und Teilverschneidungen -> Verschneidungen der Gewindeteile erstellen. Das hilft bei fast allen Ansichtprobleme nicht nur bei Gewinde.

m.f.G
Solid-Man66


Das ist ein guter Vorschlag!

Ich habe das auch sehr oft. Überhaupt diese schmierige, ungenaue Grafik nervt.

Kann man das auch als Standard einstellen?


------------------
Focko

Schacka Du schaffst das!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Solid-Man66
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Solid-Man66 an!   Senden Sie eine Private Message an Solid-Man66  Schreiben Sie einen Gästebucheintrag für Solid-Man66

Beiträge: 550
Registriert: 10.10.2003

Solid-Edge 2023 MP-10
Inventor 2014 Standard
WIN-10 64 Bit
Saarländer

erstellt am: 23. Jun. 2021 15:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für -Brixx- 10 Unities + Antwort hilfreich

Nein das bezieht sich auf das eingesetzte Modell und nicht auf die Zeichnungsvorlage.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
