Thema: Sägezuschnitte (Rahmenkonstruktion) in Ansicht dargestellt. (791 / mal gelesen)
|
GreyEnt Mitglied
Beiträge: 136 Registriert: 07.11.2011
|
erstellt am: 15. Apr. 2021 10:16 <-- editieren / zitieren --> Unities abgeben:
Hallo. Ich habe in eine Rahmenkonstruktion bestehend aus ca. 20 Einzelzuschnitten. Nun hätte ich gern jedes Einzelstück auf Papier dargestellt. Das bekomme ich auch hin. Jedoch sind die Zuschnitte auf Papier schief ausgerichtet. Halt eben wie Sie in der Baugruppe verbaut sind. Aber als Zeichnung bräuchte ich die Zuschnitte schön längs dargestellt. Könnt Ihr mir helfen? Gruß GreyEnt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Flarestar7 Mitglied Konstrukteur
Beiträge: 198 Registriert: 12.08.2013 Solid Edge 2022
|
erstellt am: 15. Apr. 2021 11:37 <-- editieren / zitieren --> Unities abgeben: Nur für GreyEnt
|
GreyEnt Mitglied
Beiträge: 136 Registriert: 07.11.2011
|
erstellt am: 15. Apr. 2021 12:24 <-- editieren / zitieren --> Unities abgeben:

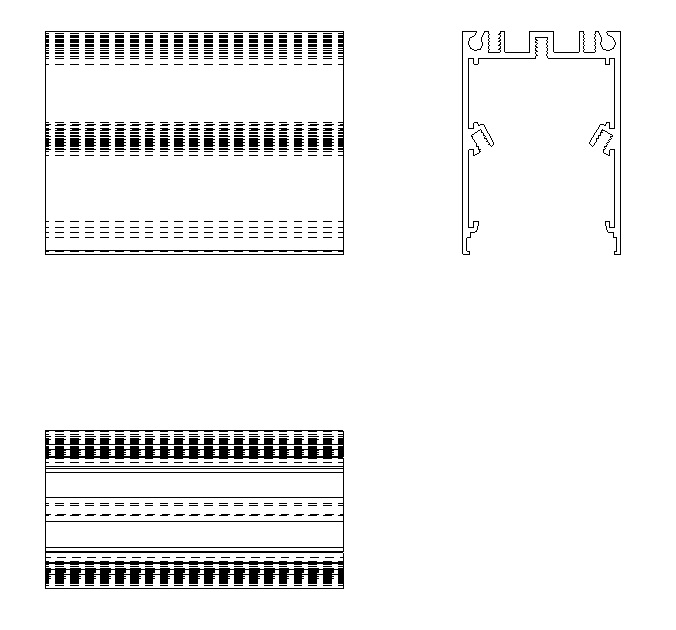

Hi Stefan. Die einfachsten Dinge fallen mir nicht ein... Hast Du es wie im Bild gemeint? Nun habe ich die Ansicht. Jedoch fehlt noch die Gehrung. Gibt es dafür auch eine möglichkeit? Gruß GreyEnt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Flarestar7 Mitglied Konstrukteur
Beiträge: 198 Registriert: 12.08.2013 Solid Edge 2022
|
erstellt am: 15. Apr. 2021 12:32 <-- editieren / zitieren --> Unities abgeben: Nur für GreyEnt
Hi GreyEnt, hast du das mit Rahmen gemacht? Wenn ja dann nimmt er für die Zeichnung leider nicht das gezeichnete sondern das Ursprungsteil. Ich mache das dann so: Klappe den Rahmen auf und mache auf das Part RMT -> Speichern Unter. Er speichert dir dann ein Teil als Körperformelement ab den du dann ableiten kannst. Das neue Teil ist nicht abhängig vom Rahmen den du gezeichnet hast, sprich wenn du den Rahmen änderst musst du neu Speichern unter. Lg Stefan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
GreyEnt Mitglied
Beiträge: 136 Registriert: 07.11.2011
|
erstellt am: 15. Apr. 2021 12:52 <-- editieren / zitieren --> Unities abgeben:
|
wolha Moderator CAD - Consultant
Beiträge: 5563 Registriert: 30.01.2002 Win 10 Pro Solid Edge 2023 CAMWorks Primus PDM FEMAP Dynamic Designer Teamcenter
|
erstellt am: 15. Apr. 2021 14:51 <-- editieren / zitieren --> Unities abgeben: Nur für GreyEnt
Hallo Leute, wenn es eine Rahmenkonstruktion ist, dann erstelle doch einmal eine Zeichnung der gesamten Rahmenbaugruppe. In dieser kannst Du nun sofort und automatisch alle Rahmenkomponenten auch wieder in einer einzelnen Teileansicht anlegen. Inkl. den Stücklisten Infos, Gährungsschnitten und Positionsnummern.
------------------ mfg Wolfgang Hackl CAD/CAM - Consult Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
GreyEnt Mitglied
Beiträge: 136 Registriert: 07.11.2011
|
erstellt am: 15. Apr. 2021 15:03 <-- editieren / zitieren --> Unities abgeben:
Hi Wolfgang. Dankeschön. Dieses habe ich Versucht. Gesamtbaugruppe klappt. Stückliste und Stücklisteninfo klappt. Angabe des Gehrungsschnitts in Stückliste klappt. Positionsnummer klappt. Nur halt ein Einzelsegment der Baugruppe bzw. Rahmenkonstruktion bekomme ich nur als wilde Socke auf Blatt Papier. (Oder eben den Weg über Zwischenspeichern. Aber das möchten die Kollegen vermeiden.) Die Ausrichtung der Profile ist eher nicht zu gebrauchen. Kannst Du mir da aufs Fahrrad helfen? Wer weiß was es da für Möglichkeiten gibt. Gruß GreyEnt. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wolha Moderator CAD - Consultant
Beiträge: 5563 Registriert: 30.01.2002 Win 10 Pro Solid Edge 2023 CAMWorks Primus PDM FEMAP Dynamic Designer Teamcenter
|
erstellt am: 15. Apr. 2021 18:32 <-- editieren / zitieren --> Unities abgeben: Nur für GreyEnt
Hallo GreyEnt, ich hoffe, das beigefügte Video kann Dir weiter helfen. Du hast die Rahmengruppe bereits in der Zeichnung, ev. auch die Stückliste schon erstellt. Und nun folgt ein erneuter Aufruf des Ansichtsassistenten und die Wahl der gewünschten Rahmenkomponente.
Liegt Dein Rahmen am Anfang schräg, auch kein Thema. Eine Ansicht erzeugen, diese verdrehen und dann davon weitere Ansichten ableiten. PS.: da man hier max. 15 MB (grins ;-) als Dateianhang hochladen kann, 7z Dateien durch ihre Endung nicht zugelassen sind, habe ich die datei als "ZIP" getarnt, d.h. die Endung zip entfernen und die 7z entpacken, ist dann ein WMV Video!
