Servus, vielleicht weiß wieder jemand eine Lösung...

Ich kann zwar mit dem Befehl Geführt die Datei biegen wie ich will jedoch schaffe ich es nicht das ganze dann in ein Teil umzuwandeln.

Danke für die Hilfe
lg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolha
Moderator
CAD - Consultant


Sehen Sie sich das Profil von wolha an!   Senden Sie eine Private Message an wolha  Schreiben Sie einen Gästebucheintrag für wolha

Beiträge: 5045
Registriert: 30.01.2002

Solid Edge 2019 win10
CAMWorks
Primus PDM
FEMAP
Dynamic Designer

erstellt am: 07. Sep. 2020 09:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für XCAX 10 Unities + Antwort hilfreich




Hallo Xcax,


also ich kann deine Frage nicht ganz verstehen.
Das von dir mitgeschickte PSM File stellt ein einwandfreies Teil dar.

Auch sehe ich keine Verwendung eines "Geführt" Befahls, sondern nur einen Konturlappen, der aber hier ohnehin die bessere Lösung darstellt.
Handelt es sich schließlich ja um eine Blechteil.


PS.: die Maße 127.82 und 19.82 sind richtig?

------------------
mfg

Wolfgang Hackl
CAD/CAM - Consult

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolha
Moderator
CAD - Consultant


Sehen Sie sich das Profil von wolha an!   Senden Sie eine Private Message an wolha  Schreiben Sie einen Gästebucheintrag für wolha

Beiträge: 5045
Registriert: 30.01.2002

Solid Edge 2019 win10
CAMWorks
Primus PDM
FEMAP
Dynamic Designer

erstellt am: 07. Sep. 2020 09:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für XCAX 10 Unities + Antwort hilfreich

Hallo Xcax,

außerdem noch die Frage:

Schneidest Du das Profil nach dem Biegen oder soll schon der Zuschnitt richtig sein?

Denn wenn dies der Fall ist, würde ich den Gehrungsschnitt als Senkrechten Schnitt ausführen.
Anderenfalls hast Du einen 4-achsigen Laserschnitt in der Abwicklung, was in der Regel eher nicht gemacht wird.

------------------
mfg

Wolfgang Hackl
CAD/CAM - Consult

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolha
Moderator
CAD - Consultant


Sehen Sie sich das Profil von wolha an!   Senden Sie eine Private Message an wolha  Schreiben Sie einen Gästebucheintrag für wolha

Beiträge: 5045
Registriert: 30.01.2002

Solid Edge 2019 win10
CAMWorks
Primus PDM
FEMAP
Dynamic Designer

erstellt am: 07. Sep. 2020 09:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für XCAX 10 Unities + Antwort hilfreich




Hallo,

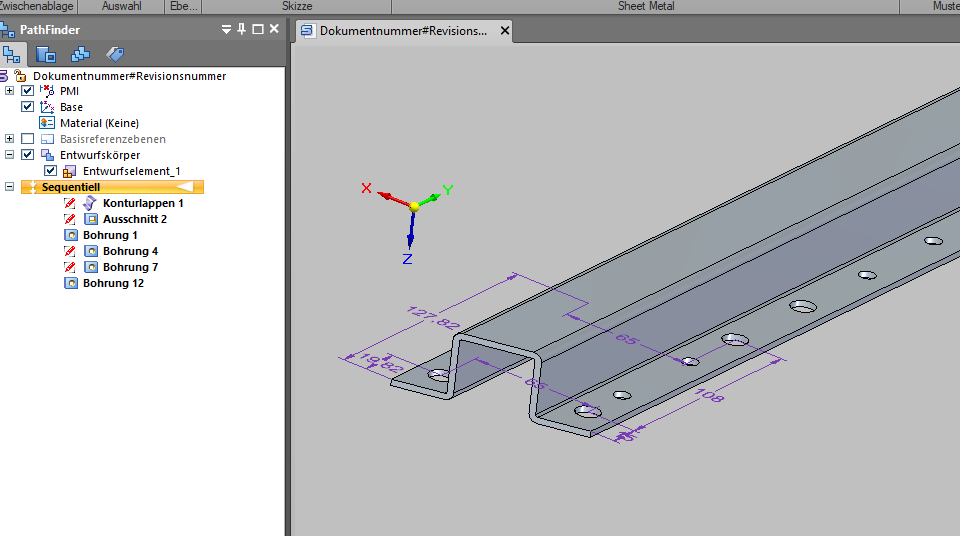

das Bild soll zeigen, was ich vorhin meinte:

------------------
