Autor Thema:   Körper abschneiden (257 mal gelesen)
debUGneed
Mitglied
Freiberufler


Sehen Sie sich das Profil von debUGneed an!   Senden Sie eine Private Message an debUGneed  Schreiben Sie einen Gästebucheintrag für debUGneed

Beiträge: 1471
Registriert: 22.02.2006

SolidEdge ST9

erstellt am: 07. Jun. 2019 13:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Grüß Euch!
Wo finde ich denn in SE den Befehl, um mittels einer Ebene ein Stück von einem Körper abzuschneiden?
Danke und schönes Wochenende!
Martin

------------------
Martin Millinger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolha
Moderator
CAD - Consultant


Sehen Sie sich das Profil von wolha an!   Senden Sie eine Private Message an wolha  Schreiben Sie einen Gästebucheintrag für wolha

Beiträge: 4790
Registriert: 30.01.2002

Solid Edge 2019 win10
CAMWorks
Primus PDM
FEMAP
Dynamic Designer

erstellt am: 07. Jun. 2019 13:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für debUGneed 10 Unities + Antwort hilfreich

Hallo  Martin,

entweder machst Du einen einfachenvSchnitt (wenn es dann nur eine Linie zu zeichnen gäbe)  oder Du nimmst eine Boolsche Subtraktion.
Findest Du bei den Körpern, kleiner Menüpunkt rechts bei den Volunselementen.

------------------
mfg

Wolfgang Hackl
CAD/CAM - Consult

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Markus Gras
Moderator
Solid Edge AE


Sehen Sie sich das Profil von Markus Gras an!   Senden Sie eine Private Message an Markus Gras  Schreiben Sie einen Gästebucheintrag für Markus Gras

Beiträge: 4468
Registriert: 20.07.2000

Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.

erstellt am: 07. Jun. 2019 13:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für debUGneed 10 Unities + Antwort hilfreich

Unter Home-Volumenkörper, da ist rechts unten ein Knopf (gelber Würfel, blauer Würfel grünes Pluszeichen) Körper hinzufügen, da geht ein komplettes Menü auf.

------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

debUGneed
Mitglied
Freiberufler


Sehen Sie sich das Profil von debUGneed an!   Senden Sie eine Private Message an debUGneed  Schreiben Sie einen Gästebucheintrag für debUGneed

Beiträge: 1471
Registriert: 22.02.2006

SolidEdge ST9

erstellt am: 07. Jun. 2019 13:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Wolfgang,
danke! Meinst Du einen von diesen Befehlen?
Gruß,
Martin

------------------
Martin Millinger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

debUGneed
Mitglied
Freiberufler


Sehen Sie sich das Profil von debUGneed an!   Senden Sie eine Private Message an debUGneed  Schreiben Sie einen Gästebucheintrag für debUGneed

Beiträge: 1471
Registriert: 22.02.2006

SolidEdge ST9

erstellt am: 07. Jun. 2019 13:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Geteilt hat er's, aber ich habe keine Option gefunden, bei der man auswählt, ob einer der beiden Körper (und welcher) oder beide erhalten bleiben sollen.

------------------
Martin Millinger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

RayBan
Mitglied
CAD/PLM-Consultant


Sehen Sie sich das Profil von RayBan an!   Senden Sie eine Private Message an RayBan  Schreiben Sie einen Gästebucheintrag für RayBan

Beiträge: 624
Registriert: 04.02.2002

ST10 aktuelles MP
Win 7 64-Bit Prof
EdgePLM COMPACT
EdgePLM Parts

erstellt am: 07. Jun. 2019 14:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für debUGneed 10 Unities + Antwort hilfreich

Nimm mal die Subtraktion.... da solltest Du auch die Ebene wählen können.
Dann die Seite, die gelöscht werden soll

------------------
Und er sagte noch: "noch nicht klicken".....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

RayBan
Mitglied
CAD/PLM-Consultant


Sehen Sie sich das Profil von RayBan an!   Senden Sie eine Private Message an RayBan  Schreiben Sie einen Gästebucheintrag für RayBan

Beiträge: 624
Registriert: 04.02.2002

ST10 aktuelles MP
Win 7 64-Bit Prof
EdgePLM COMPACT
EdgePLM Parts

erstellt am: 07. Jun. 2019 14:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für debUGneed 10 Unities + Antwort hilfreich

Doppelpost

------------------
Und er sagte noch: "noch nicht klicken".....

[Diese Nachricht wurde von RayBan am 07. Jun. 2019 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolha
Moderator
CAD - Consultant


Sehen Sie sich das Profil von wolha an!   Senden Sie eine Private Message an wolha  Schreiben Sie einen Gästebucheintrag für wolha

Beiträge: 4790
Registriert: 30.01.2002

Solid Edge 2019 win10
CAMWorks
Primus PDM
FEMAP
Dynamic Designer

erstellt am: 07. Jun. 2019 14:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für debUGneed 10 Unities + Antwort hilfreich




Zitat:
Original erstellt von debUGneed:
Hallo Wolfgang,
danke! Meinst Du einen von diesen Befehlen?
Gruß,
Martin



Nein Martin,


war vorher nicht in der nähe eines SE PCs, daher nur Text.

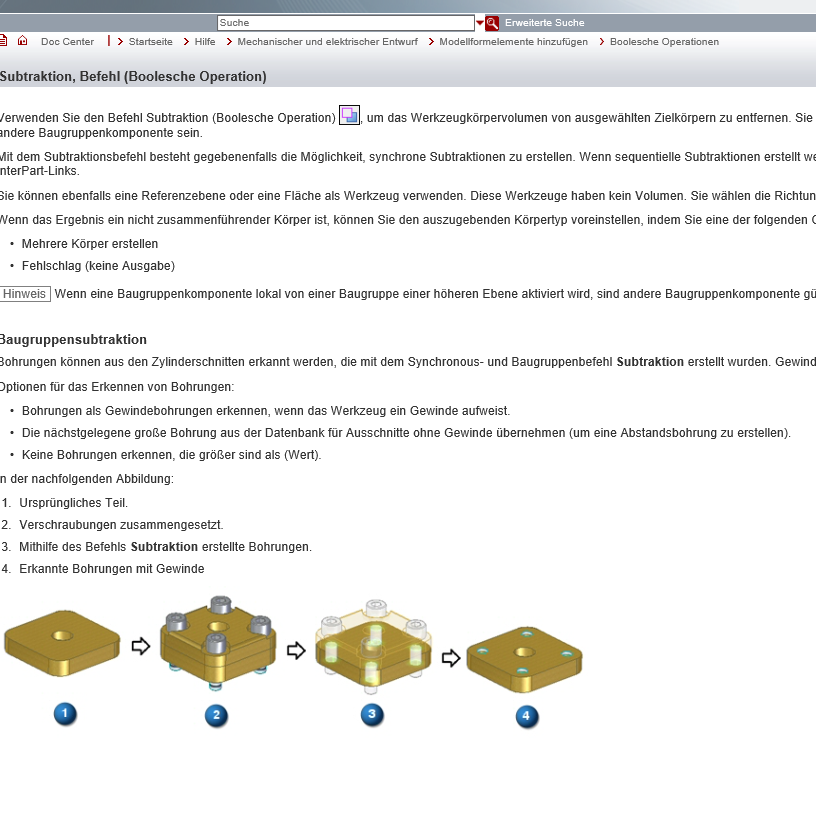

Hier nun das Bild dazu:

------------------
