Autor Thema:  Kurve aus .dxf (1531 mal gelesen)
berni576
Mitglied
Techniker


Sehen Sie sich das Profil von berni576 an!   Senden Sie eine Private Message an berni576  Schreiben Sie einen Gästebucheintrag für berni576

Beiträge: 31
Registriert: 13.08.2015

SE ST8

erstellt am: 11. Apr. 2016 13:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Leute!

Ich brauche aus einem .dxf eine Kurve (spline) für ein 3D-Rotations-Modell, in weiterer Folge soll daraus eine Zeichnung entstehen --> wie geh ich das an?
Lg
Bernhard

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Zeitbeißer
Moderator
CAD-Ko­ry­phäe




Sehen Sie sich das Profil von Zeitbeißer an!   Senden Sie eine Private Message an Zeitbeißer  Schreiben Sie einen Gästebucheintrag für Zeitbeißer

Beiträge: 2646
Registriert: 25.06.2014

Die Computerrevolution ist vorbei - sie haben gewonnen.

erstellt am: 11. Apr. 2016 13:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für berni576 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von berni576:
[...]
Ich brauche aus einem .dxf eine Kurve (spline) für ein 3D-Rotations-Modell, in weiterer Folge soll daraus eine Zeichnung entstehen --> wie geh ich das an?
[...]

Möglichkeit 1:
Gewünschte Geometrie in der Draft-Umgebung (importiert aus dxf) markieren -> STRG+c -> Part-Umgebung öffnen -> Skizze anlegen -> STRG+v -> Dann die Geometrie nach deinen wünschen positionieren und dann damit machen was du brauchst!

Möglichkeit 2:
Die dxf direkt in die Part-Umgebung importieren! -> Das geht über den Importassistent, einfach dort die Partumgebung als Ziel des Importes wählen...

Sollte machen was du willst...

------------------

Nichts ist mächtiger als eine Idee, deren Zeit gekommen ist.
Victor Hugo
------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Markus Gras
Moderator
Solid Edge AE


Sehen Sie sich das Profil von Markus Gras an!   Senden Sie eine Private Message an Markus Gras  Schreiben Sie einen Gästebucheintrag für Markus Gras

Beiträge: 4602
Registriert: 20.07.2000

Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.

erstellt am: 11. Apr. 2016 13:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für berni576 10 Unities + Antwort hilfreich

Hallo Bernhard,

wenn die DXF Datei die Kurve als 3D Modell enthält, dann sollte es mit ST8 so gehen:
Du wählst die DXF-Datei aus, aktivierst dann in den Importoptionen die Option Volumenkörper importieren und liest die Datei ein.

------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

berni576
Mitglied
Techniker


Sehen Sie sich das Profil von berni576 an!   Senden Sie eine Private Message an berni576  Schreiben Sie einen Gästebucheintrag für berni576

Beiträge: 31
Registriert: 13.08.2015

SE ST8

erstellt am: 11. Apr. 2016 13:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo!
Danke für die schnellen Antworten!
habe jetzt ein .dwg file erhalten, sollte aber kein Problem sein.

Hab den Spline jetzt in der Part-Umgebung... und jetzt diese Kurve rotieren lassen? aber wie?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

berni576
Mitglied
Techniker


Sehen Sie sich das Profil von berni576 an!   Senden Sie eine Private Message an berni576  Schreiben Sie einen Gästebucheintrag für berni576

Beiträge: 31
Registriert: 13.08.2015

SE ST8

erstellt am: 11. Apr. 2016 14:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Schon Erledigt!

Dankeschön!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kmw
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von kmw an!   Senden Sie eine Private Message an kmw  Schreiben Sie einen Gästebucheintrag für kmw

Beiträge: 4304
Registriert: 26.02.2002

Wer lesen kann, versteht was er liest, und danach handelt ist anderen gegenüber klar im Vorteil.
Intel® Core i9-9900 @ 8x 5.0GHz,80GB DDR4-RAM 3200MHz,nVidia GeForce RTX 4080, MS Windows 10 64Bit, Solid Edge Premium Version 220.00.09.004 x64, German (ST20MP9).
M$ Surface Book, i7-6600@2.81 Ghz, 16Gb, 512 SSD, Win10 creators upd.
Fairphone 4 5G mit Android 11 mit SE-Mobile Viewer ;)

erstellt am: 11. Apr. 2016 14:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für berni576 10 Unities + Antwort hilfreich

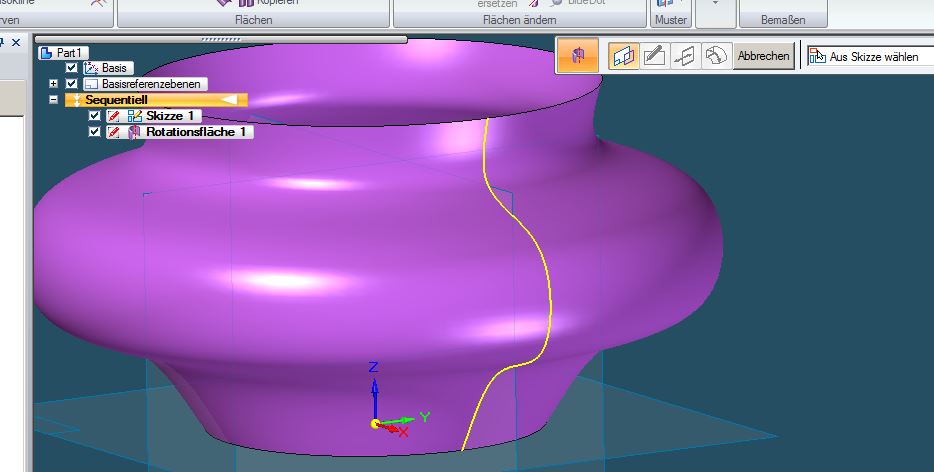

Ich nehme mal an du hast den Spline jetzt in einer Skizze, dann erzeugst du eine Fläche im Menue Flächenmodellierung mit Rotation, gibst eine Rotationsachse an und rotierst den Spline.
