Autor Thema:   Wieder mal die Ecke im Blech.... (2901 mal gelesen)
focko
Mitglied



Sehen Sie sich das Profil von focko an!   Senden Sie eine Private Message an focko  Schreiben Sie einen Gästebucheintrag für focko

Beiträge: 1205
Registriert: 29.10.2013

Intel i7 8700K
32 GB RAM
Nvidia Quadro P4000
Solid Edge ST10 Simulation Premium
Windows 10 prof. 64 Bit

erstellt am: 22. Jul. 2014 11:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


SheetMetal6.psm

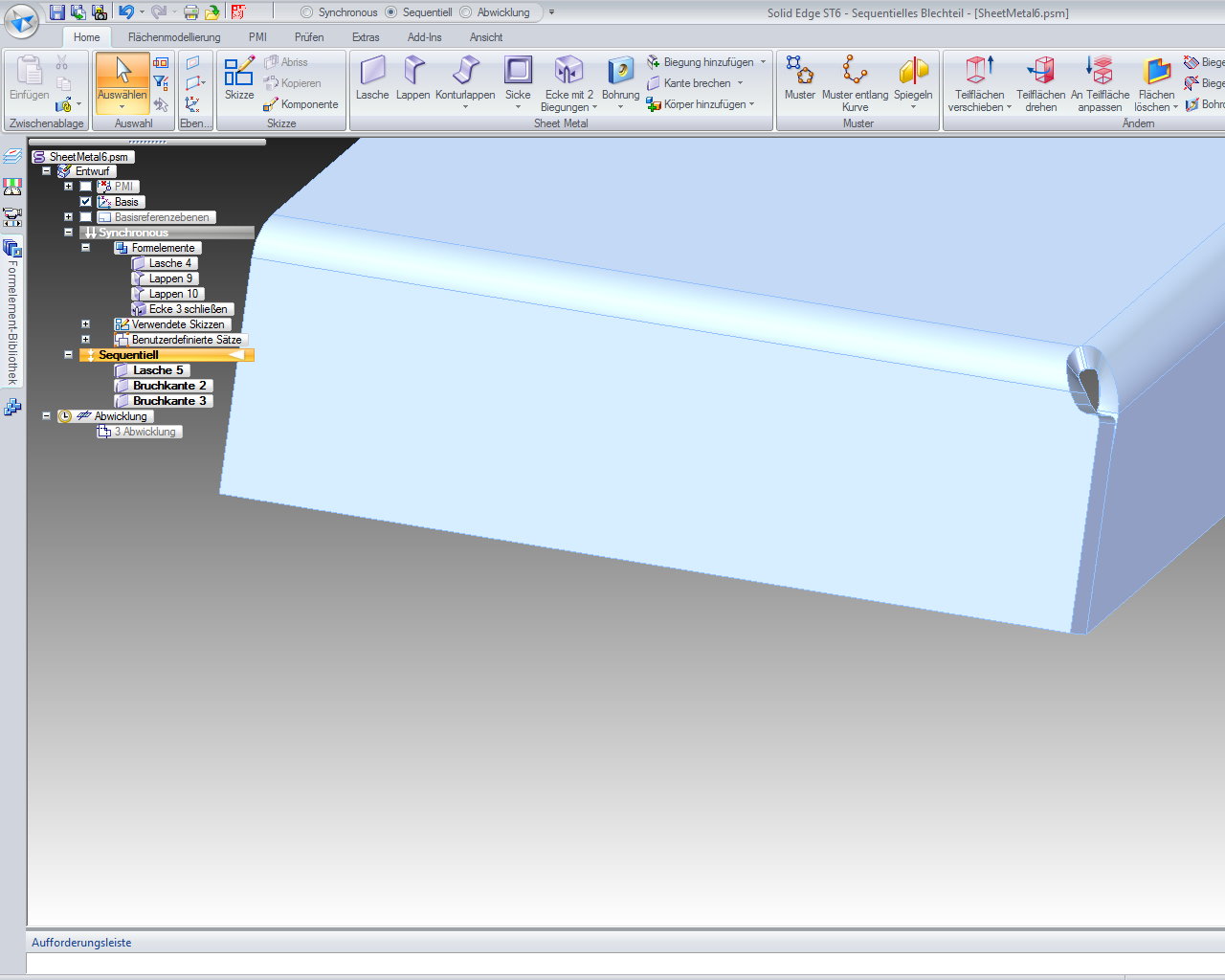

Wie kann ich diese Ecke verschließen?

Ich verstehe das nicht welche Knöpfe muß man drücken um eine ordendliche verschlossene Ecke zu bekommen?

------------------
Focko

Schacka Du schaffst das!

[Diese Nachricht wurde von focko am 22. Jul. 2014 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

InvCorax
Mitglied
Systembetreuer / Konstrukteur


Sehen Sie sich das Profil von InvCorax an!   Senden Sie eine Private Message an InvCorax  Schreiben Sie einen Gästebucheintrag für InvCorax

Beiträge: 454
Registriert: 21.03.2006

erstellt am: 22. Jul. 2014 11:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich




Bei mir gehts ohne Probleme mit "Ecke mit 2 Biegungen".... (ST5)
Dann nurnoch die Einstellungen so anpassen das es so aussieht wie mans haben will.

------------------
Schreibfehler sind beabsichtigt und dienen der allgemeinen Belustigung!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

InvCorax
Mitglied
Systembetreuer / Konstrukteur


Sehen Sie sich das Profil von InvCorax an!   Senden Sie eine Private Message an InvCorax  Schreiben Sie einen Gästebucheintrag für InvCorax

Beiträge: 454
Registriert: 21.03.2006

Intel Xeon 3,2GHz
12GB DDR3
NVIDIA Quadro 4000
Win 7 (64bit)
SE ST8 MP10
SE ST10 (Test)
TC 10.1.5

erstellt am: 22. Jul. 2014 11:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich




sry, vergessen zu erwähnen das ich die Geschlossene Ecke nochmal geschlossen hab

------------------
Schreibfehler sind beabsichtigt und dienen der allgemeinen Belustigung!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

focko
Mitglied



Sehen Sie sich das Profil von focko an!   Senden Sie eine Private Message an focko  Schreiben Sie einen Gästebucheintrag für focko

Beiträge: 1205
Registriert: 29.10.2013

Intel i7 8700K
32 GB RAM
Nvidia Quadro P4000
Solid Edge ST10 Simulation Premium
Windows 10 prof. 64 Bit

erstellt am: 22. Jul. 2014 12:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Die ecke ist aber ja nicht geschlossen.
Da kann man doch noch eine Murmel durchschmeißen. ;-)


Ich möchte sie richtig auch im Biegeradius geschlossen haben.

Und warum zweimal eche schließen? Kann man das?

------------------
Focko

Schacka Du schaffst das!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

InvCorax
Mitglied
Systembetreuer / Konstrukteur


Sehen Sie sich das Profil von InvCorax an!   Senden Sie eine Private Message an InvCorax  Schreiben Sie einen Gästebucheintrag für InvCorax

Beiträge: 454
Registriert: 21.03.2006

erstellt am: 22. Jul. 2014 12:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich


SheetMetal6-1.psm


Naja, da musst halt nen anderen Ausschnitt wählen... U-Förmig oder einer der dir Optisch besser gefällt (s. Anhang).
Ganz geschlossen bekommst des in wirklichkeit ja auch erst wenn du Schweißt, vieleicht kannst da ja noch ne passende Extrusion drüber legen die ne Schweißnaht simuliert?

------------------
Schreibfehler sind beabsichtigt und dienen der allgemeinen Belustigung!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

herbertboss
Mitglied
Techniker


Sehen Sie sich das Profil von herbertboss an!   Senden Sie eine Private Message an herbertboss  Schreiben Sie einen Gästebucheintrag für herbertboss

Beiträge: 285
Registriert: 15.04.2012

erstellt am: 22. Jul. 2014 12:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich




Hallo Focko

Probiers im Sync-Mod
Ziehe die Laschen nach unten
Markiere die Lasche und die Kante
Setze das Steuerrad auf die Biegung und drehe es auf den gewünschten Winkel
Schließe dann edie Ecke siehe Foto

MfG
Boss

------------------
Asus P8C-WS
Intel Xeon 1240 V2 3,40 GHz
MSI GTX 660 2 GB
16,0 GB-Ram
Win 7 Pro

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

herbertboss
Mitglied
Techniker


Sehen Sie sich das Profil von herbertboss an!   Senden Sie eine Private Message an herbertboss  Schreiben Sie einen Gästebucheintrag für herbertboss

Beiträge: 285
Registriert: 15.04.2012

erstellt am: 22. Jul. 2014 12:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich




Hallo

Noch 1 Foto

Mfg
Boss

------------------
Asus P8C-WS
Intel Xeon 1240 V2 3,40 GHz
MSI GTX 660 2 GB
16,0 GB-Ram
Win 7 Pro

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolha
Moderator
CAD - Consultant


Sehen Sie sich das Profil von wolha an!   Senden Sie eine Private Message an wolha  Schreiben Sie einen Gästebucheintrag für wolha

Beiträge: 4829
Registriert: 30.01.2002

Solid Edge 2019 win10
CAMWorks
Primus PDM
FEMAP
Dynamic Designer

erstellt am: 22. Jul. 2014 13:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich






Hallo Focko,
Hallo Edger,

zugegeben, auf den ersten Blick mutet einem das Resultat schon sonderbar an.

Allerdings, macht man sich die Mühe und versucht heraus zu finden, warum es denn so aussieht, und nach welchem Algorithmus die Entwickler diese Lösung wohl programmiert haben, dann versteht man unter Umständen, wieso es so ist, wie es ist.

Das Ergebnis sieht ja wunderbar aus, wenn beide Büge 90° sind.

Beginne einmal in einem synchronen Blechteil mit 2 90° Lappen und drehe dann ein aus der senkrechten heraus.

Wie kann den die geschlossene Ecke aussehen?

Zulässig sind ja vermutlich nur Schnitte, die senkrecht zum Blech stehen.
Und da hast Du dann nicht mehr so viele Möglichkeiten.

Ausserdem soll die geschlossene Ecke beide Biegezonen einschließen.

Und das macht sie eben immer.


Ich denke Focko, wenn Du einen vernünftigen Vorschlag für eine geschlossene Ecke lieferst, die auch machbar ist und die nach einer Regel automatisiert erzeugt werden kann, dann werden sich die Entwickler darüber freuen.

Bis dahin wirst Du Dich vermutlich mit der jetzigen Form oder mit einer Lücke zufrieden geben müssen.

Oder jemand findet noch einen weiteren genialen Ansatz dazu.

------------------
mfg

Wolfgang Hackl
CAD/CAM - Consult
http://www.cadcam-consult.com

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

focko
Mitglied



Sehen Sie sich das Profil von focko an!   Senden Sie eine Private Message an focko  Schreiben Sie einen Gästebucheintrag für focko

Beiträge: 1205
Registriert: 29.10.2013

Intel i7 8700K
32 GB RAM
Nvidia Quadro P4000
Solid Edge ST10 Simulation Premium
Windows 10 prof. 64 Bit

erstellt am: 22. Jul. 2014 14:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Zitat:
Original erstellt von InvCorax:
Naja, da musst halt nen anderen Ausschnitt wählen... U-Förmig oder einer der dir Optisch besser gefällt (s. Anhang).
Ganz geschlossen bekommst des in wirklichkeit ja auch erst wenn du Schweißt, vieleicht kannst da ja noch ne passende Extrusion drüber legen die ne Schweißnaht simuliert?



Diese Ecke gefällt mir schon tewas besser. Aber wieso muss man zweimal den Befehl Ecke schließen ausführen bevor SE das schluckt?

Das kann so doch nicht gewollt sein! Fliegt mir das dann irgendwann um die Ohren? Beim Update oder so?

Ich hatte das bisher nur so hinbekommen wie im Bild.

------------------
Focko

Schacka Du schaffst das!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolha
Moderator
CAD - Consultant


Sehen Sie sich das Profil von wolha an!   Senden Sie eine Private Message an wolha  Schreiben Sie einen Gästebucheintrag für wolha

Beiträge: 4829
Registriert: 30.01.2002

Solid Edge 2019 win10
CAMWorks
Primus PDM
FEMAP
Dynamic Designer

erstellt am: 22. Jul. 2014 15:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich








Hallo Focko,


nein, Du musst nicht unbedingt 2 mal die Ecke schließen.
Du kannst auch sofort einen U-förmigen Schluss erzeugen, halt mit passenden Parametern.

Um die Kante noch besser hinzubekommen, kannst du anschließend diese noch mal verrunden.

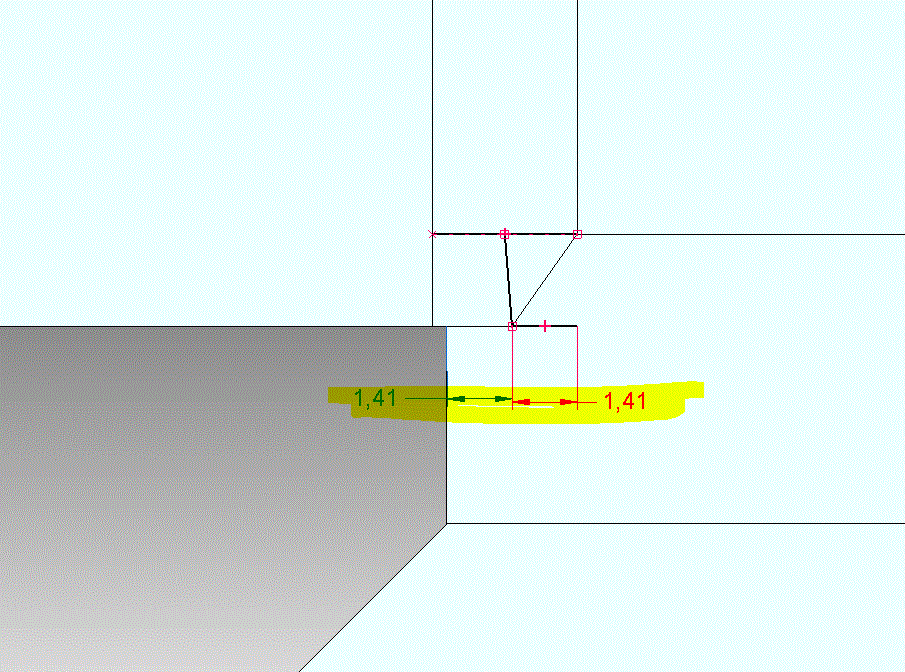

Siehe die Bilder

------------------
mfg

Wolfgang Hackl
CAD/CAM - Consult
http://www.cadcam-consult.com

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

focko
Mitglied



Sehen Sie sich das Profil von focko an!   Senden Sie eine Private Message an focko  Schreiben Sie einen Gästebucheintrag für focko

Beiträge: 1205
Registriert: 29.10.2013

Intel i7 8700K
32 GB RAM
Nvidia Quadro P4000
Solid Edge ST10 Simulation Premium
Windows 10 prof. 64 Bit

erstellt am: 22. Jul. 2014 15:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


SheetMetal6-2.psm


Zitat:
Original erstellt von wolha:
Hallo Focko,
Hallo Edger,

Ich denke Focko, wenn Du einen vernünftigen Vorschlag für eine geschlossene Ecke lieferst, die auch machbar ist und die nach einer Regel automatisiert erzeugt werden kann, dann werden sich die Entwickler darüber freuen.


Bitte!

Erstes Lehrjahr bei einem Blechschuster!

------------------
Focko

Schacka Du schaffst das!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolha
Moderator
CAD - Consultant


Sehen Sie sich das Profil von wolha an!   Senden Sie eine Private Message an wolha  Schreiben Sie einen Gästebucheintrag für wolha

Beiträge: 4829
Registriert: 30.01.2002

Solid Edge 2019 win10
CAMWorks
Primus PDM
FEMAP
Dynamic Designer

erstellt am: 22. Jul. 2014 16:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich




Hi Focko,


nur, dass es auf den ersten Blick so wirkt, als ob sich hier die Bleche überlappen.

------------------
mfg

Wolfgang Hackl
CAD/CAM - Consult
http://www.cadcam-consult.com

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

focko
Mitglied



Sehen Sie sich das Profil von focko an!   Senden Sie eine Private Message an focko  Schreiben Sie einen Gästebucheintrag für focko

Beiträge: 1205
Registriert: 29.10.2013

Intel i7 8700K
32 GB RAM
Nvidia Quadro P4000
Solid Edge ST10 Simulation Premium
Windows 10 prof. 64 Bit

erstellt am: 22. Jul. 2014 16:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Das wir da gestaucht.

Ich will da keine Überlappung.

------------------
Focko

Schacka Du schaffst das!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

CadKD
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von CadKD an!   Senden Sie eine Private Message an CadKD  Schreiben Sie einen Gästebucheintrag für CadKD

Beiträge: 1736
Registriert: 14.08.2002

SE ST5
SWX 2011 SP4
ProE WF IV, M080
ProE WF III, M200
ProE WF II, M171
Win7 64,
HP Elite Book 8730W
Core 2 DUO T9600 2,8 GHz
4GB DDR2 RAM
nVidia FX2700M

erstellt am: 23. Jul. 2014 19:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich




So etwa?

------------------
Gruß

CadKD

[Diese Nachricht wurde von CadKD am 23. Jul. 2014 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

focko
Mitglied



Sehen Sie sich das Profil von focko an!   Senden Sie eine Private Message an focko  Schreiben Sie einen Gästebucheintrag für focko

Beiträge: 1205
Registriert: 29.10.2013

Intel i7 8700K
32 GB RAM
Nvidia Quadro P4000
Solid Edge ST10 Simulation Premium
Windows 10 prof. 64 Bit

erstellt am: 24. Jul. 2014 07:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ja etwa so,

nur noch etwas weniger weit eingeschnitten. Der soll Einschnitt soll nicht ganz bis zur Tangentialkante der Biegung gehen.

Bei meinem Beispiel habe ich das geradegebogen und dann etwas hineingezeichnet und wieder zurückgebogen.
Ist extrem umständlich, aber es muss so sein.

Wie hast Du die Ecke gemacht?

------------------
Focko

Schacka Du schaffst das!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arne Peters
Ehrenmitglied V.I.P. h.c.
CAD Dokumentation / Training / Programmierung / Datenbanken


Sehen Sie sich das Profil von Arne Peters an!   Senden Sie eine Private Message an Arne Peters  Schreiben Sie einen Gästebucheintrag für Arne Peters

Beiträge: 6369
Registriert: 05.2002.24

Solid Edge Seminarunterlagen
Training, Beratung, Programmierung

erstellt am: 24. Jul. 2014 10:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von focko:
[...]Ist extrem umständlich, aber es muss so sein.
[...]

Warum muss das so sein.
Man kann doch die Nachbearbeitung der Ecken in der Abwicklung machen. Beim 3D-Modell ist das doch eher nicht so wichtig.

------------------
Arne

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

focko
Mitglied



Sehen Sie sich das Profil von focko an!   Senden Sie eine Private Message an focko  Schreiben Sie einen Gästebucheintrag für focko

Beiträge: 1205
Registriert: 29.10.2013

Intel i7 8700K
32 GB RAM
Nvidia Quadro P4000
Solid Edge ST10 Simulation Premium
Windows 10 prof. 64 Bit

erstellt am: 24. Jul. 2014 10:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ich meinte, dass die Geometrie unbedingt so sein muss.
Natürlich hätte ich gerne einfache Abläufe!

In der Abwickling ist das ja genau so umständlich. Ich muss das alles händisch zeichnen. Das ist Wahnsinn bei den ganzen Ecken die ich habe.
Das 3D Modell ist mir vollkommen egal, da können auch Herzchen drauf sein. Hauptsache die Abwicklung funzt iwl.

Aber Vorsicht, ich mecker ja wieder.....

------------------
Focko

Schacka Du schaffst das!

[Diese Nachricht wurde von focko am 24. Jul. 2014 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

herbertboss
Mitglied
Techniker


Sehen Sie sich das Profil von herbertboss an!   Senden Sie eine Private Message an herbertboss  Schreiben Sie einen Gästebucheintrag für herbertboss

Beiträge: 285
Registriert: 15.04.2012

erstellt am: 24. Jul. 2014 11:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich






Hallo Focko

Anbei 2 Fotos
Kleiner würde ich die Werte nicht mehr einstellen.
Siehe Foto2 da siehst Du die Einstellungen
Foto3 ist die Abwicklung

MfG
Boss

------------------
Asus P8C-WS
Intel Xeon 1240 V2 3,40 GHz
MSI GTX 660 2 GB
16,0 GB-Ram
Win 7 Pro

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

focko
Mitglied



Sehen Sie sich das Profil von focko an!   Senden Sie eine Private Message an focko  Schreiben Sie einen Gästebucheintrag für focko

Beiträge: 1205
Registriert: 29.10.2013

Intel i7 8700K
32 GB RAM
Nvidia Quadro P4000
Solid Edge ST10 Simulation Premium
Windows 10 prof. 64 Bit

erstellt am: 24. Jul. 2014 11:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Ich möchte die aber gerne noch kleiner haben, also nicht so weit eingeschnitten. Das geht sehr gut iwl. Das Material staucht sich ganz leicht zusammen. Nach dem Laserschweißen sieht man davon nichts mehr.

Außerdem ist da auch so ein unnötiger Versprung in der Kante.

Optimal wäre die Abwicklung wie ich sie von Hand eingezeichnet habe.

------------------
Focko

Schacka Du schaffst das!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arne Peters
Ehrenmitglied V.I.P. h.c.
CAD Dokumentation / Training / Programmierung / Datenbanken


Sehen Sie sich das Profil von Arne Peters an!   Senden Sie eine Private Message an Arne Peters  Schreiben Sie einen Gästebucheintrag für Arne Peters

Beiträge: 6369
Registriert: 05.2002.24

Solid Edge Seminarunterlagen
Training, Beratung, Programmierung

erstellt am: 24. Jul. 2014 12:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich




Dann mach doch ein "schließen" und schneide in der Abwicklung frei.
Das ist doch nicht besonders aufwendig.

------------------
Arne

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

focko
Mitglied



Sehen Sie sich das Profil von focko an!   Senden Sie eine Private Message an focko  Schreiben Sie einen Gästebucheintrag für focko

Beiträge: 1205
Registriert: 29.10.2013

Intel i7 8700K
32 GB RAM
Nvidia Quadro P4000
Solid Edge ST10 Simulation Premium
Windows 10 prof. 64 Bit

erstellt am: 24. Jul. 2014 12:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Nicht aufwändig?

Erst muss man Laschen machen dann alle Ecken schließen und dann in der Abwicklung einzeln wieder rausschneiden.

Das geht gar nicht.

Das ist viel zu Kompliziert.



------------------
Focko

Schacka Du schaffst das!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arne Peters
Ehrenmitglied V.I.P. h.c.
CAD Dokumentation / Training / Programmierung / Datenbanken


Sehen Sie sich das Profil von Arne Peters an!   Senden Sie eine Private Message an Arne Peters  Schreiben Sie einen Gästebucheintrag für Arne Peters

Beiträge: 6369
Registriert: 05.2002.24

Solid Edge Seminarunterlagen
Training, Beratung, Programmierung

erstellt am: 24. Jul. 2014 12:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich

Dann eben nicht.

------------------
Arne

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

herbertboss
Mitglied
Techniker


Sehen Sie sich das Profil von herbertboss an!   Senden Sie eine Private Message an herbertboss  Schreiben Sie einen Gästebucheintrag für herbertboss

Beiträge: 285
Registriert: 15.04.2012

erstellt am: 24. Jul. 2014 12:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich






SheetMetal1.dxf


Hallo

Noch 2 Foto und 1 DXF

Boss

------------------
Asus P8C-WS
Intel Xeon 1240 V2 3,40 GHz
MSI GTX 660 2 GB
16,0 GB-Ram
Win 7 Pro

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

focko
Mitglied



Sehen Sie sich das Profil von focko an!   Senden Sie eine Private Message an focko  Schreiben Sie einen Gästebucheintrag für focko

Beiträge: 1205
Registriert: 29.10.2013

Intel i7 8700K
32 GB RAM
Nvidia Quadro P4000
Solid Edge ST10 Simulation Premium
Windows 10 prof. 64 Bit

erstellt am: 24. Jul. 2014 12:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities








Zitat:
Original erstellt von herbertboss:
Hallo

Noch 2 Foto und 1 DXF

Boss


Wenn ich die Werte einstelle gibt das folgendes (Siehe Bild).

Was ist das denn? Woran liegt das?

Es handelt sich dabei um das oben eingestellte Blech:
http://ww3.cad.de/foren/ubb/uploads/focko/SheetMetal6-2.psm
------------------
Focko

Schacka Du schaffst das!

[Diese Nachricht wurde von focko am 24. Jul. 2014 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

herbertboss
Mitglied
Techniker


Sehen Sie sich das Profil von herbertboss an!   Senden Sie eine Private Message an herbertboss  Schreiben Sie einen Gästebucheintrag für herbertboss

Beiträge: 285
Registriert: 15.04.2012

erstellt am: 24. Jul. 2014 14:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich

Hallo

Vielleicht liegt es daran das ich im Sync-Mod beginne und dann in Sec-Mod wechsle, siehe Padfinder.

MfG
Boss

------------------
Asus P8C-WS
Intel Xeon 1240 V2 3,40 GHz
MSI GTX 660 2 GB
16,0 GB-Ram
Win 7 Pro

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

focko
Mitglied



Sehen Sie sich das Profil von focko an!   Senden Sie eine Private Message an focko  Schreiben Sie einen Gästebucheintrag für focko

Beiträge: 1205
Registriert: 29.10.2013

Intel i7 8700K
32 GB RAM
Nvidia Quadro P4000
Solid Edge ST10 Simulation Premium
Windows 10 prof. 64 Bit

erstellt am: 24. Jul. 2014 16:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hast Du denn auch mein Teil genommen?

------------------
Focko

Schacka Du schaffst das!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

herbertboss
Mitglied
Techniker


Sehen Sie sich das Profil von herbertboss an!   Senden Sie eine Private Message an herbertboss  Schreiben Sie einen Gästebucheintrag für herbertboss

Beiträge: 285
Registriert: 15.04.2012

erstellt am: 24. Jul. 2014 16:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich

Hallo

Habe mir deinen Teil auch angesehen
Nur wie Du es machst ist halt sehr umständlich uns sieht fast genau so aus.

MfG

Boss

------------------
Asus P8C-WS
Intel Xeon 1240 V2 3,40 GHz
MSI GTX 660 2 GB
16,0 GB-Ram
Win 7 Pro

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

focko
Mitglied



Sehen Sie sich das Profil von focko an!   Senden Sie eine Private Message an focko  Schreiben Sie einen Gästebucheintrag für focko

Beiträge: 1205
Registriert: 29.10.2013

Intel i7 8700K
32 GB RAM
Nvidia Quadro P4000
Solid Edge ST10 Simulation Premium
Windows 10 prof. 64 Bit

erstellt am: 24. Jul. 2014 16:52    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Es geht mir doch nur darum wie ich diese Ecke einfach erschlagen kann.

Um zu zeigen wie die Ecke aussehen muss, habe ich die Sache geradegebogen und den Ausbruch so gestaltet wie ich es als Ergebnis haben muss.

Es soll schon durch eien SE Standard Befehl wie z.B. Ecke schließen funktionieren.

Sonst wäre ja der ganze Beitrag sinnlos wenn ich schon gleich die Lösung mit liefern würde.

Das Problem ist, dass ich nicht weiß wie man so eine Ecke schließen kann mit SE Standards.

Und wenn das nicht geht, mit irgend welchen Krücken die das Ergebnis so liefern wie es sein muss.

Was ist denn an 2 Laschen und Ecke schließen umständlich?
------------------
Focko

Schacka Du schaffst das!

[Diese Nachricht wurde von focko am 24. Jul. 2014 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arne Peters
Ehrenmitglied V.I.P. h.c.
CAD Dokumentation / Training / Programmierung / Datenbanken


Sehen Sie sich das Profil von Arne Peters an!   Senden Sie eine Private Message an Arne Peters  Schreiben Sie einen Gästebucheintrag für Arne Peters

Beiträge: 6369
Registriert: 05.2002.24

Solid Edge Seminarunterlagen
Training, Beratung, Programmierung

erstellt am: 24. Jul. 2014 17:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von focko:
Was  ist denn an 2 Laschen und Ecke schließen umständlich?

Nicht viel. Eigentlich nur Du, da Du keinen Lösungsansatz akzeptierst.

------------------
Arne

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

focko
Mitglied



Sehen Sie sich das Profil von focko an!   Senden Sie eine Private Message an focko  Schreiben Sie einen Gästebucheintrag für focko

Beiträge: 1205
Registriert: 29.10.2013

Intel i7 8700K
32 GB RAM
Nvidia Quadro P4000
Solid Edge ST10 Simulation Premium
Windows 10 prof. 64 Bit

erstellt am: 25. Jul. 2014 10:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Also kann man es mit den SE Standards nicht erzeugen.

Dann muss ich die Ecke schließen und in der Abwicklung bei jeder Ecke den Ausschnitt von Hand zeichnen!?

Na das nenne ich Fortschritt.

------------------
Focko

Schacka Du schaffst das!

[Diese Nachricht wurde von focko am 25. Jul. 2014 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arne Peters
Ehrenmitglied V.I.P. h.c.
CAD Dokumentation / Training / Programmierung / Datenbanken


Sehen Sie sich das Profil von Arne Peters an!   Senden Sie eine Private Message an Arne Peters  Schreiben Sie einen Gästebucheintrag für Arne Peters

Beiträge: 6369
Registriert: 05.2002.24

Solid Edge Seminarunterlagen
Training, Beratung, Programmierung

erstellt am: 25. Jul. 2014 11:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von focko:
Also kann man es mit den SE Standards nicht erzeugen.
Dann muss ich die Ecke schließen und in der Abwicklung bei jeder Ecke den Ausschnitt von Hand zeichnen!?

Na das nenne ich Fortschritt.


Einerseits ist es sicher besser, als zu Fuß zu rechnen und zu zeichnen. Und es ist auch schnell gemacht, den Ausschnitt zu erstellen.

Andererseit gebe ich Dir Recht.
Die Lösungen zum Ecke schließen basieren m.W auf Kundenwünschen.
Es ensteht aber schon der Eindruck, dass bei der Entwicklung nur mit rechten Winkeln gearbeitet wird und die Lösung somit eindeutig zu kurz geht. So läuft das leider sehr häufig. Da scheint die Phantasie für Anwendungen zu fehlen, die jedem Konstrukteur innerhalb weniger Minuten einfallen. Keine Ahnung warum das so ist.

------------------
Arne

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

InvCorax
Mitglied
Systembetreuer / Konstrukteur


Sehen Sie sich das Profil von InvCorax an!   Senden Sie eine Private Message an InvCorax  Schreiben Sie einen Gästebucheintrag für InvCorax

Beiträge: 454
Registriert: 21.03.2006

erstellt am: 28. Jul. 2014 09:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich


Ecke.psm


Einen letzten Vorschlag hätte ich noch...
Wenn du es Gestaucht haben möchtest und in etwa weißt wie deine Abwicklung aussieht kannst du es "einfach" andersrum aufbauen.
In der Bsp.-Datei habe ich zuerst eine Skizze der ~Abwicklung erstellt und dann die Biegungen hinzugefügt, da kannst du es genauso Basteln wie du es magst, brauchst keine Ecken schließen und musst trotzdem keine Tuschefüller putzen

------------------
Schreibfehler sind beabsichtigt und dienen der allgemeinen Belustigung!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

herbertboss
Mitglied
Techniker


Sehen Sie sich das Profil von herbertboss an!   Senden Sie eine Private Message an herbertboss  Schreiben Sie einen Gästebucheintrag für herbertboss

Beiträge: 285
Registriert: 15.04.2012

erstellt am: 28. Jul. 2014 10:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich


Ecke.psm


Ecke.dxf


Hallo
Die Skizze ist nicht Schlecht aber der Winkel mit 10° ist zueng
Winkel auf ca. 16° gestellt dann hast Du keine Material Überschneidung
Siehe PSM und DXF

MfG
Boss

------------------
Asus P8C-WS
Intel Xeon 1240 V2 3,40 GHz
MSI GTX 660 2 GB
16,0 GB-Ram
Win 7 Pro

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

InvCorax
Mitglied
Systembetreuer / Konstrukteur


Sehen Sie sich das Profil von InvCorax an!   Senden Sie eine Private Message an InvCorax  Schreiben Sie einen Gästebucheintrag für InvCorax

Beiträge: 454
Registriert: 21.03.2006

Intel Xeon 3,2GHz
12GB DDR3
NVIDIA Quadro 4000
Win 7 (64bit)
SE ST8 MP10
SE ST10 (Test)
TC 10.1.5

erstellt am: 28. Jul. 2014 12:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich

Naja ich habs so verstanden das er Materialüberschneidungen will (Stauchen), wenn auch gering, aber klar....da kann man mit Spielen wie man will...mehr oder weniger, alles kein Problem, wollte nur das Prinzip zeigen

------------------
Schreibfehler sind beabsichtigt und dienen der allgemeinen Belustigung!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

focko
Mitglied



Sehen Sie sich das Profil von focko an!   Senden Sie eine Private Message an focko  Schreiben Sie einen Gästebucheintrag für focko

Beiträge: 1205
Registriert: 29.10.2013

Intel i7 8700K
32 GB RAM
Nvidia Quadro P4000
Solid Edge ST10 Simulation Premium
Windows 10 prof. 64 Bit

erstellt am: 28. Jul. 2014 12:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Leute,

jetzt dreht Ihr das aber auf Links.
Das bringt nichts.

Die Biegelinie kann SE ja auch nur da setzen wo der Ausschnitt aufhört.
Genau da liegt der Hase im Pfeffer.

Im wirlichen Leben braucht das nicht so zu sein. Da kann der Ausschnitt vorher aufhören. genau das muss ich haben.

Ist wohl so dass man das mit SE nicht abbilden kann - leider.

------------------
Focko

Schacka Du schaffst das!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

InvCorax
Mitglied
Systembetreuer / Konstrukteur


Sehen Sie sich das Profil von InvCorax an!   Senden Sie eine Private Message an InvCorax  Schreiben Sie einen Gästebucheintrag für InvCorax

Beiträge: 454
Registriert: 21.03.2006

erstellt am: 28. Jul. 2014 12:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich

na jetzt aber mal klartext, wofür genau brauchst das denn noch anders? Wird das Eck nachher nicht verschweißt? Sieht man da dann etwa noch wirklich ob die Naht im Radius oder kurz dannach anfängt und spielt das ne Rolle für wehn?
So pingelig sind ja nichma die Schweißer bei uns. Biegen nach Abwicklung, Dichtschweißen, Maße checken, fertig? Oder nich?

------------------
Schreibfehler sind beabsichtigt und dienen der allgemeinen Belustigung!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

focko
Mitglied



Sehen Sie sich das Profil von focko an!   Senden Sie eine Private Message an focko  Schreiben Sie einen Gästebucheintrag für focko

Beiträge: 1205
Registriert: 29.10.2013

Intel i7 8700K
32 GB RAM
Nvidia Quadro P4000
Solid Edge ST10 Simulation Premium
Windows 10 prof. 64 Bit

erstellt am: 28. Jul. 2014 13:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ja das ist notwendig so wenig Öffnungen wie möglich zu haben.

Das wird Lasergeschweißt.

------------------
Focko

Schacka Du schaffst das!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

InvCorax
Mitglied
Systembetreuer / Konstrukteur


Sehen Sie sich das Profil von InvCorax an!   Senden Sie eine Private Message an InvCorax  Schreiben Sie einen Gästebucheintrag für InvCorax

Beiträge: 454
Registriert: 21.03.2006

erstellt am: 28. Jul. 2014 15:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich

na dann nimm nen dickeren Laser

sry, aber da fällt mir nichma n anderes CAD ein welches sowas "besser" mit weniger aufwand darstellen könnte, und n paar hab ich schon gesehn.
Könnte höchstens noch "3ds Max" empfehlen

Wenn Ihr das dann mal gefertigt habt würd mich ja schon mal n Foto interessieren wie das aussieht bevor das geschweißt wird.

------------------
Schreibfehler sind beabsichtigt und dienen der allgemeinen Belustigung!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mad-gapun
Mitglied
3D-Datenverwaltungsfachberater


Sehen Sie sich das Profil von mad-gapun an!   Senden Sie eine Private Message an mad-gapun  Schreiben Sie einen Gästebucheintrag für mad-gapun

Beiträge: 466
Registriert: 12.05.2006

SolidEdge V20 - ST9
SIE verwalten IHRE Dokumente!

erstellt am: 01. Aug. 2014 17:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich




Also wenn ich beim "Ecke mit 2 Biegung schließen" auf Gehrung und 0mm Zwischenraum gehe, kommt bei mir folgendes raus?!

Wie weit muss das noch geschlossen werden?

Lasche
Lappen
Ecke schließen

------------------
Markus Birzite
mb@hitteam.de
http://www.hitteam.de
SIE verwalten IHRE Dokumente!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolha
Moderator
CAD - Consultant


Sehen Sie sich das Profil von wolha an!   Senden Sie eine Private Message an wolha  Schreiben Sie einen Gästebucheintrag für wolha

Beiträge: 4829
Registriert: 30.01.2002

Solid Edge 2019 win10
CAMWorks
Primus PDM
FEMAP
Dynamic Designer

erstellt am: 01. Aug. 2014 19:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich

Hallo Markus,


ich glaube, die Probleme kommen dann, wenn die beiden Lappen nicht unter 90° gebogen sind.

Ist schon  etwas Wahres dran, dass die Entwickler anscheinend nur mit Standard Bügen getestet haben.

------------------
mfg

Wolfgang Hackl
CAD/CAM - Consult
http://www.cadcam-consult.com

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

herbertboss
Mitglied
Techniker


Sehen Sie sich das Profil von herbertboss an!   Senden Sie eine Private Message an herbertboss  Schreiben Sie einen Gästebucheintrag für herbertboss

Beiträge: 285
Registriert: 15.04.2012

erstellt am: 05. Aug. 2014 15:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich






Hallo Focko

Anbei 2 Fotos

Eine Lasche mit 1,25 mm Deckung angehängt
Bei einer Offenen Ecke ohne Material zuführung wird es sehr schwer mit dem Laser zu schweißen sein.

Mfg
Boss

------------------
Asus P8C-WS
Intel Xeon 1240 V2 3,40 GHz
MSI GTX 660 2 GB
16,0 GB-Ram
Win 7 Pro

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

CadKD
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von CadKD an!   Senden Sie eine Private Message an CadKD  Schreiben Sie einen Gästebucheintrag für CadKD

Beiträge: 1736
Registriert: 14.08.2002

SE ST5
SWX 2011 SP4
ProE WF IV, M080
ProE WF III, M200
ProE WF II, M171
Win7 64,
HP Elite Book 8730W
Core 2 DUO T9600 2,8 GHz
4GB DDR2 RAM
nVidia FX2700M

erstellt am: 05. Aug. 2014 16:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von wolha:

Ist schon  etwas Wahres dran, dass die Entwickler anscheinend nur mit Standard Bügen getestet haben.



Ja, das ist in der Tat so. Hier hat man so ziemlich am Anfang der Siemens-Ära plötzlich die Art der Eckenberechnung umgestellt. Das müsste so ca. in der V17 oder V18 gewesen sein. Vorher waren solche Ecken auch bei unterschiedlichen Biegewinkeln besser handelbar.

------------------
Gruß

CadKD

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

herbertboss
Mitglied
Techniker


Sehen Sie sich das Profil von herbertboss an!   Senden Sie eine Private Message an herbertboss  Schreiben Sie einen Gästebucheintrag für herbertboss

Beiträge: 285
Registriert: 15.04.2012

erstellt am: 24. Aug. 2014 10:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich

Hallo Focko

Wie hast Du es jetzt gezeichnet gibt es schon ein fertiges Teil ??
stell ein Foto rein.

MfG

Boss

------------------
Asus P8C-WS
Intel Xeon 1240 V2 3,40 GHz
MSI GTX 660 2 GB
16,0 GB-Ram
Win 7 Pro

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolha
Moderator
CAD - Consultant


Sehen Sie sich das Profil von wolha an!   Senden Sie eine Private Message an wolha  Schreiben Sie einen Gästebucheintrag für wolha

Beiträge: 4829
Registriert: 30.01.2002

Solid Edge 2019 win10
CAMWorks
Primus PDM
FEMAP
Dynamic Designer

erstellt am: 24. Aug. 2014 10:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für focko 10 Unities + Antwort hilfreich

Hallo Herbert,


an einem schönen Sonntag Vormittag nichts besseres zu tun, als mit "unserem" CAD zu arbeiten?

Ach, mache ja dasselbe

------------------
mfg

Wolfgang Hackl
CAD/CAM - Consult
http://www.cadcam-consult.com

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige.:

Anzeige: (Infos zum Werbeplatz >>)

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen

nächster neuerer Beitrag | nächster älterer Beitrag
Antwort erstellen


Diesen Beitrag mit Lesezeichen versehen ... | Nach anderen Beiträgen suchen | CAD.de-Newsletter

Administrative Optionen: Beitrag schliessen | Archivieren/Bewegen | Beitrag melden!

Fragen und Anregungen: Kritik-Forum | Neues aus der Community: Community-Forum

(c)2019 CAD.de | Impressum | Datenschutz
