Thema: Ecke bei Konturlasche (3325 mal gelesen)
|
focko Mitglied
Beiträge: 1464 Registriert: 29.10.2013 Intel i7 8700K 32 GB RAM Nvidia Quadro P4000 Solid Edge ST10 Simulation Premium Windows 10 prof. 64 Bit
|
erstellt am: 18. Feb. 2014 14:52 <-- editieren / zitieren --> Unities abgeben:

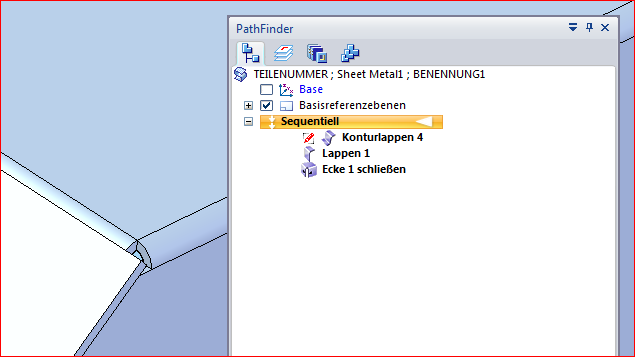

Bei Konturlappen müsste man doch auch die Ecken schließen können. Es geht jedoch nicht. Ich hab das Teil reingestellt. Kann man bei Konturlappen Ecken schließen?
------------------ Schacka Du schaffst das! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rainer Lwr Mitglied Dipl.Ing.Konstruktion
Beiträge: 541 Registriert: 21.10.2002 SE ST7 MP9; Intel i5-3470, 3,20GHz 8GB RAM; AMD FirePro V4900 ERP: Pro-Alpha / CA-Link
|
erstellt am: 18. Feb. 2014 15:06 <-- editieren / zitieren --> Unities abgeben: Nur für focko
|
focko Mitglied
Beiträge: 1464 Registriert: 29.10.2013 Intel i7 8700K 32 GB RAM Nvidia Quadro P4000 Solid Edge ST10 Simulation Premium Windows 10 prof. 64 Bit
|
erstellt am: 18. Feb. 2014 15:13 <-- editieren / zitieren --> Unities abgeben:
Ich weiß, die Schulung, die ich hatte war nur als Einstieg geeignet. Das Problem ist dass ich eigendlich gar keine Schulung bekommen sollte. jetzt hab ich dafür keine Zeit. Ich muss abliefern. Kann man bei Konturlappen also nur da etwas dranflicken mit Lasche?! ------------------ Schacka Du schaffst das! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
herbertboss Mitglied Techniker
Beiträge: 351 Registriert: 15.04.2012
|
erstellt am: 18. Feb. 2014 15:22 <-- editieren / zitieren --> Unities abgeben: Nur für focko
Hallo Anbei 2 Fotos und 1 Step Modell Lappen mit 2 Laschen erstellen Fläche und Kante an kliken Steuerrad auf Lappenkante setzen und am Ring drehen, Fläche nachziehen fertig, nächste Lasche anhängen Teil im syc-mot erstellt Mfg Boss Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
herbertboss Mitglied Techniker
Beiträge: 351 Registriert: 15.04.2012
|
erstellt am: 18. Feb. 2014 15:24 <-- editieren / zitieren --> Unities abgeben: Nur für focko
|
focko Mitglied
Beiträge: 1464 Registriert: 29.10.2013 Intel i7 8700K 32 GB RAM Nvidia Quadro P4000 Solid Edge ST10 Simulation Premium Windows 10 prof. 64 Bit
|
erstellt am: 18. Feb. 2014 16:01 <-- editieren / zitieren --> Unities abgeben:
Hey Leute, danke für die Antworten, aber verstanden hab ich das immer noch nicht. Ich habe die Laschen mit Konturlasche erstellt. Dann habe ich versucht: Ecke schließen - geht aber nicht. Wieso? Kann man bei Konturlasche nicht mit Ecke schließen arbeiten? Deshalb habe ich das psm reingestellt. ------------------ Schacka Du schaffst das! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
herbertboss Mitglied Techniker
Beiträge: 351 Registriert: 15.04.2012
|
erstellt am: 18. Feb. 2014 16:24 <-- editieren / zitieren --> Unities abgeben: Nur für focko
|
focko Mitglied
Beiträge: 1464 Registriert: 29.10.2013 Intel i7 8700K 32 GB RAM Nvidia Quadro P4000 Solid Edge ST10 Simulation Premium Windows 10 prof. 64 Bit
|
erstellt am: 18. Feb. 2014 16:48 <-- editieren / zitieren --> Unities abgeben:

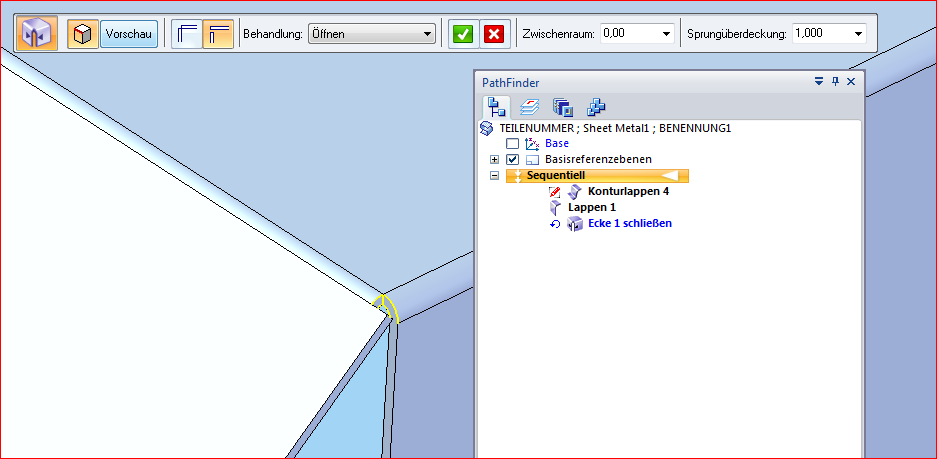

Zitat: Original erstellt von herbertboss: HalloGehe beim Konturlappen auf das Pluszeichen dann siehst Du Das die Ecken im Konturlappen geschloßen werden MfG Boss
Welches plus? Wo ist das ? Im Konturlappen 2 oder 4?
------------------ Schacka Du schaffst das! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
herbertboss Mitglied Techniker
Beiträge: 351 Registriert: 15.04.2012
|
erstellt am: 18. Feb. 2014 17:59 <-- editieren / zitieren --> Unities abgeben: Nur für focko
|
herbertboss Mitglied Techniker
Beiträge: 351 Registriert: 15.04.2012
|
erstellt am: 18. Feb. 2014 18:13 <-- editieren / zitieren --> Unities abgeben: Nur für focko
|
focko Mitglied
Beiträge: 1464 Registriert: 29.10.2013 Intel i7 8700K 32 GB RAM Nvidia Quadro P4000 Solid Edge ST10 Simulation Premium Windows 10 prof. 64 Bit
|
erstellt am: 18. Feb. 2014 18:41 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von herbertboss: HalloHabe den 2. Konturlappen entfernt, dann alles in den Syn.Mod verschoben und den Konturlappen neu gezeichnet, geschnitten und nach Oben geschoben MfG Boss

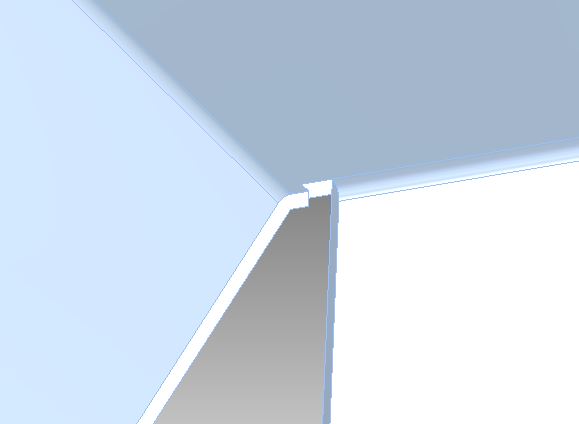

Hey Boss, das meinte ich nicht, ich wollte eigentlich nur dass die zweite konturlasche nicht um die Ecke läuft sondern einfach bis auf einen kleinen Spalt and die andere Lasche herangeht. In dem ersten Bild meiner Frage ganz an Anfang ist es zu sehen. Ich möchte einfach die Senkrechte um den Eckpunkt in dem Uhrzeigersinn drehen bis die Kante den linken Lappen erreicht. Sorry für die komplizierte Erklärung, ich bin gerade mit dem ipad unterwegs. ------------------ Schacka Du schaffst das!
[Diese Nachricht wurde von focko am 18. Feb. 2014 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
focko Mitglied
Beiträge: 1464 Registriert: 29.10.2013 Intel i7 8700K 32 GB RAM Nvidia Quadro P4000 Solid Edge ST10 Simulation Premium Windows 10 prof. 64 Bit
|
erstellt am: 18. Feb. 2014 20:08 <-- editieren / zitieren --> Unities abgeben:
Sag mal Boss, Wenn Du solche Teile modellierst, woher kommen dann die Korrekturfaktoren bei Dir? Gibst Du die alle von Hand ein? Hast du da so ein Heftchen in dem die Werte unter den verschiedenen Winkeln und Materialien stehen? Ihr habt doch bestimmt auch Alu, Stahl und Edelstahl in verschiedenen Stärken. Wo sind die Daten abgelegt? Habt ihr ein Zusatzprogramm?
------------------ Schacka Du schaffst das! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
herbertboss Mitglied Techniker
Beiträge: 351 Registriert: 15.04.2012
|
erstellt am: 18. Feb. 2014 21:36 <-- editieren / zitieren --> Unities abgeben: Nur für focko
Hallo Ich arbeite mit der isotable.pzl, die Werte errechnet mir mein Laserteile Lieferant ( 1.50, 1.30, 90, 2.900, Stahl ) siehe table.txt Habe noch 2 Teile angehängt die noch mit der St5 gemacht wurden. Bei den Einstellungen wurde der Neutraf. verwendet. Bei Stahlblech 1,5 mm Biege Radius 1,3 ergibt eine Biegezone von 2,9 mm bei 90° bei 45° 1,39, Beim Neutralfaktor 2,82 bei 90° 1,41 bei 45° Beim Neutralfaktor gab es immer Probleme Wir arbeiten nur mit Stahlblech und Niro. Schau mal auf unsere Website http://brunoeder.at MfG Herbert (boss) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
focko Mitglied
Beiträge: 1464 Registriert: 29.10.2013 Intel i7 8700K 32 GB RAM Nvidia Quadro P4000 Solid Edge ST10 Simulation Premium Windows 10 prof. 64 Bit
|
erstellt am: 18. Feb. 2014 21:52 <-- editieren / zitieren --> Unities abgeben:
Danke für die Infos, Das ist mal was brauchbares. Die txt.datei beinhaltet neben der Blechstärke den Biegeradius und dem Biegewinkel doch die Bogengänge der Biegung oder? Dann verstehe ich nicht warum der Neutralfaktor noch gebraucht wird. Der ist doch dann gar nicht mehr nötig. Der Neutralfaktor beschreibt doch nur in welcher Ebene die Linie liegt die sich abgewickelt nicht in der länger geändert hat. Was ich auch nicht verstehe ist folgendes: wie unterscheidest Du zwischen den Werten bei der identischen Blechstärke? Wird der Hinweis auf niro inrgendwo im SE angezeigt? Ich dacht e immer dass es die in der psm Datei angegebene Dicke mit der txt Datei vergleicht und bei Übereinstimmung die Werte dahinter zur Berechnung übernimmt. Weißt du wie das funktioniert? Weiß jemand da draußen wie das funktioniert? Die Suche wirft nur so ein paar uralt Sachen heraus..... ------------------ Schacka Du schaffst das! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Arne Peters Ehrenmitglied V.I.P. h.c. CAD Dokumentation / Training / Programmierung / Datenbanken
Beiträge: 7478 Registriert: 05.2002.24 Solid Edge Seminarunterlagen Training, Beratung, Programmierung
|
erstellt am: 19. Feb. 2014 08:25 <-- editieren / zitieren --> Unities abgeben: Nur für focko
Wenn man mit der Isotable arbeitetm braucht man natürlich keinen Neutralfaktor mehr. Wie es funktioniert ist beschrieben ..\custom\sheetmetal\.. Aber das war glaube ich schon erwähnt. ------------------ Arne Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
focko Mitglied
Beiträge: 1464 Registriert: 29.10.2013 Intel i7 8700K 32 GB RAM Nvidia Quadro P4000 Solid Edge ST10 Simulation Premium Windows 10 prof. 64 Bit
|
erstellt am: 19. Feb. 2014 08:27 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von herbertboss: HalloHabe noch 2 Teile angehängt die noch mit der St5 gemacht wurden.
Leider kann ich die nicht öffnen, muss wohl mal jemand mit st6 gesichert haben. ------------------ Schacka Du schaffst das! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rainer Lwr Mitglied Dipl.Ing.Konstruktion
Beiträge: 541 Registriert: 21.10.2002 SE ST7 MP9; Intel i5-3470, 3,20GHz 8GB RAM; AMD FirePro V4900 ERP: Pro-Alpha / CA-Link
|
erstellt am: 19. Feb. 2014 09:19 <-- editieren / zitieren --> Unities abgeben: Nur für focko
|
