Und täglich grüßt das Murmeltier ähh der Micha.
Wer kennt das nicht. Die Tür geht auf und strahlend wird man mit dem Satz begrüßt. Du bist doch der Neue. Ich bräuchte mal ganz schnell was. Ist ganz einfach.
Folgendes Problem. Ich habe eine Haube gezeichnet. Fläche unten 1600x800 oben 200x200, 350 hoch Rückwand gerade.
Dieses habe ich mit Übergangsbiegung erstellt. An den drei Seiten noch eine Lasche dran von 50mm und fertig.
Jetzt wollte ich noch die Ecken schließen. Da kommt der Fehler: Die ausgewählten Biegungen bilden keine gültige Ecke mit 2 Biegungen. Die Biegungen müssen eine gemeinsame Teilfläche aufweisen.
Kann ich jetzt trotzdem die Ecken irgendwie schließen oder bin ich schon am Anfang falsch an die Sache rangegangen.

Einen Solid Edge Kurs gibt es erst Ende Februar wieder. Ich hoffe das ich diesen nutzen kann.

Danke und Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Micha,

hast Du mal ein Bild des Teils bzw. der "Problemzonen"?

------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Könnt ihr damit was anfangen?

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Mono.

Dann nimm mal den Befehl Ecke mit 3 Biegungen schließen, direkt unter dem anderen.

------------------
tschau, Rainer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kommt auch ein Fehler. Die Radien und Winkel würden nicht überein stimmen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

EckeMitDreiBiegungen.psm

Hier mal ein schnell erzeugtes Blech, dass deinem Problem denke ich nahe kommt.

------------------
Gruß
René

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke erst mal. Mit deiner Vorlage bekomme ich es auch hin. Ich denke der Fehler liegt wo anders. Wenn ich bei mir eine Lasche bilden will kommt meistens felgender Fehler. Teil werde nicht verändert. Ändern sie die Formelementeeingabe. Dieser Fehler kommt aber bei deinem Teil nicht. Ich denke der Fehler hat auf jeden fall damit zu tun. Irgendeine Einstellung?

Danke und Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Dafür müsste ich dein Teil mal haben um zu sehen, was du anders machst...
alles andere ist Kaffeesatzlesen.

------------------
Gruß
René

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

SheetMetal18.psm

Hier habe ich versucht dein Teil schnell mal nachzubauen. Maße komplett vernachlässigt.
Schon der Versuch Konturlasche scheitert. Versuch dein Glück. DANKE!

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Blechhaube.psm

Hallo Micha,

hier mal einen ganz anderen Weg.

------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Micha,

da Du neu in Solid Edge bist hier noch ein Tip wie Du dir anzeigen lassen kannst wie ein Bauteil aufgebaut worden ist.
Die Funktion heißt Formelemente abspielen und ist Bestandteil der Edgebar.

------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wieso machst du denn eine Ausprägung mit Dünnwand in der Partumgebung?
Schau dir nochmal mein Beispiel an und mach die Haube komplett im PSM.

------------------
Gruß
René

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Blech_Problemteil.psm

Guten Morgen

über part und dann umwandeln in Blech habe ich meine Haube herstellen können.
Im Blechmodus scheitern es schon an der Konturlasche. Einzelne Lappen kann ich erstellen, Konturlappen-Kette nicht. Da kommt sofort das Ausrufezeichen.
Ich habe versucht Renés Modell nachzuverfolgen. Ich habe bis auf die Skizzen alles gelöscht und versucht das Blech zu erstellen. Ich komme wieder nur bis zum Konturlappen. Kann es sein das irgendeine Einstellung falsch gesetzt ist. Ich lade mal mein Versuch hoch. Wenn jemand Lust haben sollte kann er ja mal versuchen eine Konturlappen-Kette zu erstellen.

Danke und Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hast du in den Einstellungen (Optionen) deiner Lappen und Konturlappen die Funktionen Eckenausklinkung und Biegeausklinkung angehackt. Wenn du das nicht machst kannst Du die Ecken nicht schließen.

Gruß Andy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Guten Morgen,

gerade etwas probiert. Wenn ich die Konturlappen-Kette versuche kommt ja eine Fehlermeldung bei mir. Wenn ich jetzt in den Einstellungen Eckenausklinken KEIN hacken setze funktioniert es?
Dann geht aber natürlich das Eckenschließen nicht mehr.
Was mir noch aufgefallen ist, dass wenn ich die selbe Skizze wie Dragonbeat nehme und dann den Befehl Übergangslappen ausführe, bekomme ich einen anderen Biegeradius bei der gleichen Einstellung.
Ich bin total    .

Gruß Micha

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

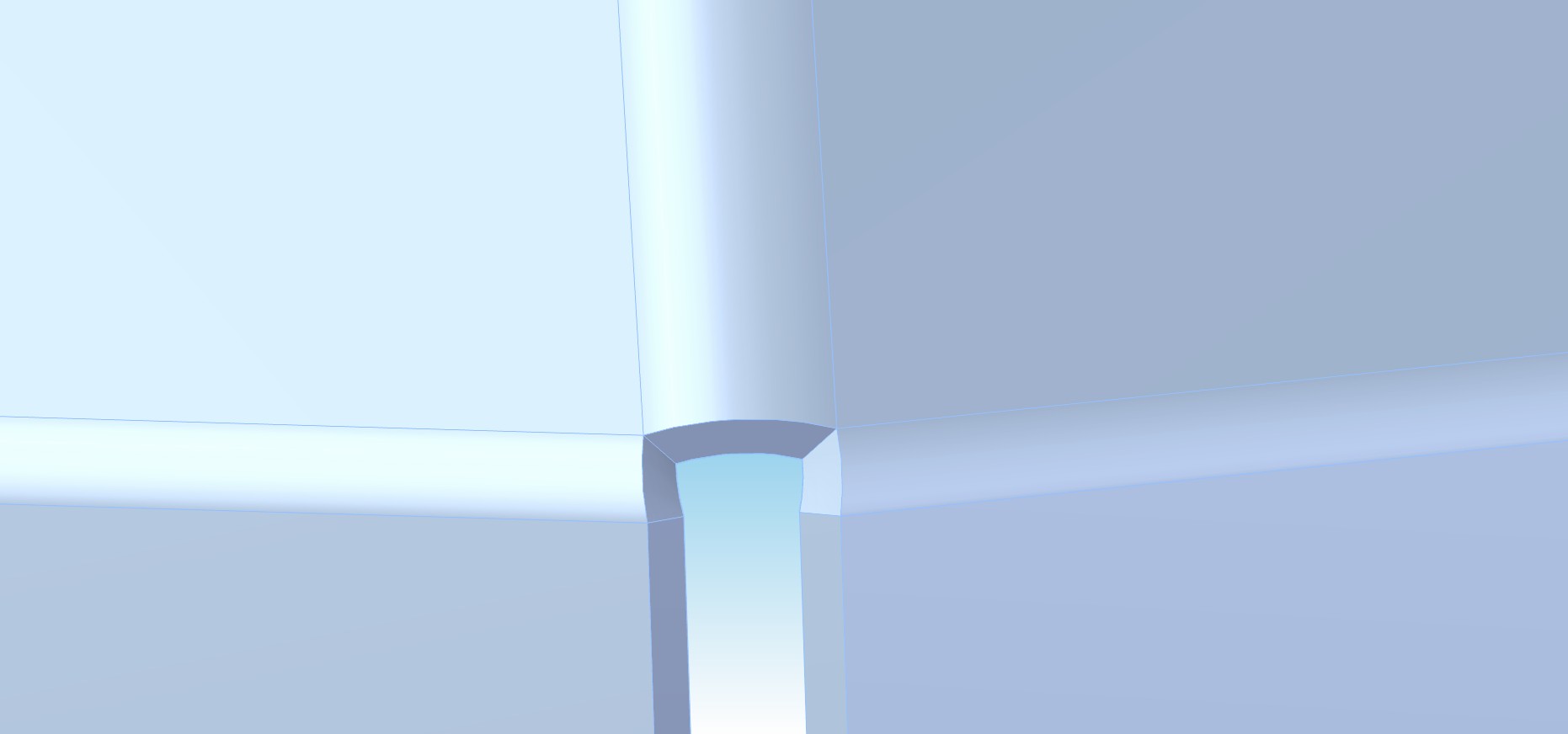

EckeMitDreiBiegungen_fremd.jpg EckeMitDreiBiegungen_meins.jpg

So leider muss ich dieses Thema noch mal aufwärmen.
Ich habe das Blech von Dragonbeat genommen und bis auf die Skizze alles gelöscht. Dann mit Übergangslappen das erste Blech erstellt und mit Konturlappen die Lappen erstellt.
Was auch wieder nicht gleich funktionierte sondern erst als ich das Häkchen bei Eckenausklinkung rausgenommen habe. Mein Übergang(eins) sieht anders aus als bei Dragonbeat(fremd) . Siehe Bild. Kann mir noch einer sagen was ich falsch mache oder wo der Fehler liegen könnte.

Danke und Gruß Micha
