Thema: SE ST5 - Simulation: Wie kann ich die Spannungen farbig anzeigen lassen? (1751 mal gelesen)
|
sNoWmaX
Mitglied
Student/Maschinenbau
   Beiträge: 38
Registriert: 20.07.2012
|
erstellt am: 23. Jun. 2013 15:37  <-- editieren / zitieren -->   Unities abgeben:

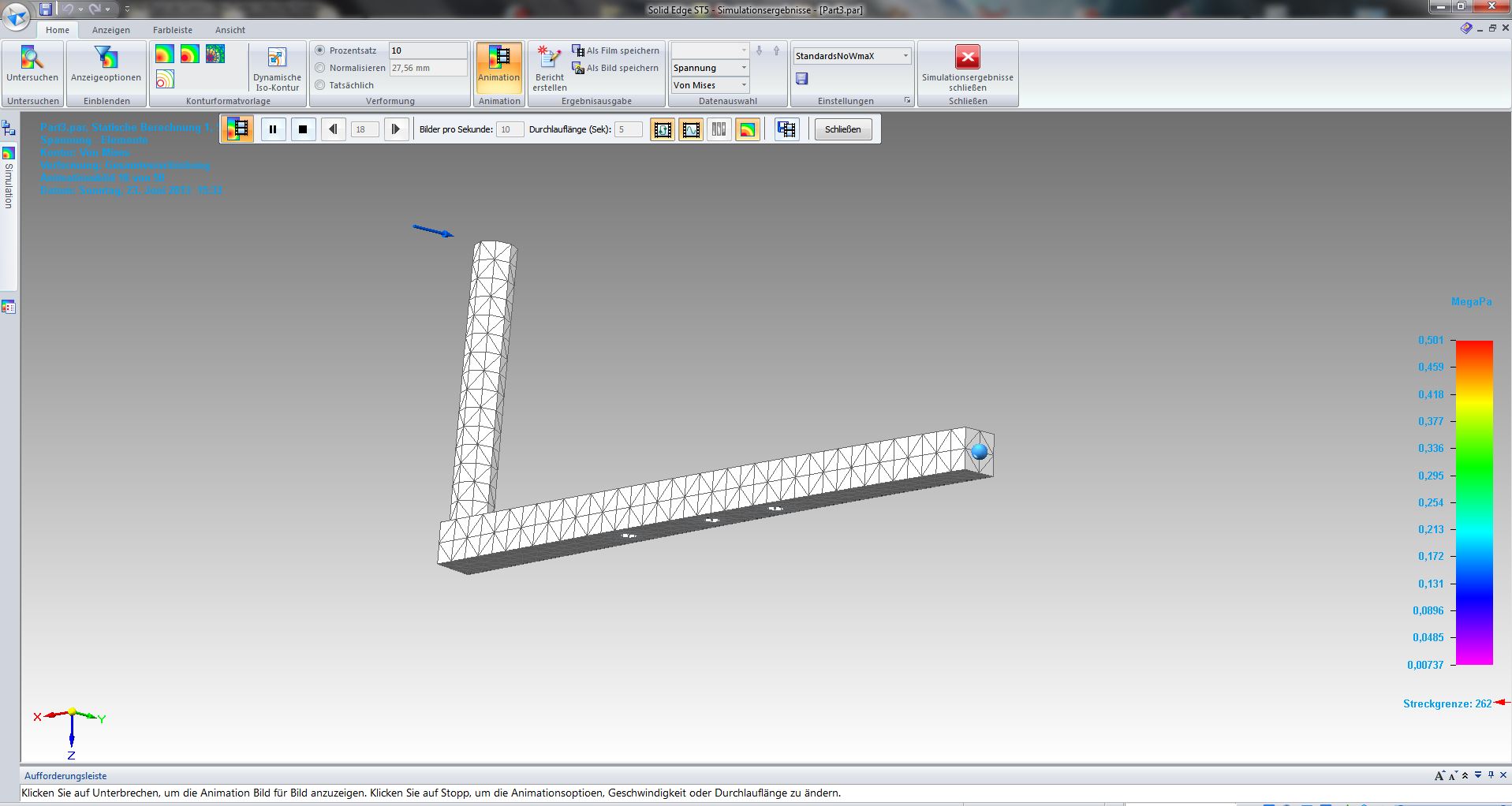

Wie schon im Titel steht, kann ich für ein Bauteil die Spannungen Simulieren, aber mir zeigt es die Spannungen nicht als farbige Darstellung an. Siehe angehängtes Bild. Wahrscheinlich wohl nur ein kleiner Klick, den ich aber nicht finde... Vielen Dank schon mal und viele Grüße,
Max
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Arne Peters
Ehrenmitglied V.I.P. h.c.
CAD Dokumentation / Training / Programmierung / Datenbanken
Beiträge: 7478
Registriert: 05.2002.24 Solid Edge Seminarunterlagen
Training, Beratung, Programmierung
|
erstellt am: 23. Jun. 2013 19:16 <-- editieren / zitieren --> Unities abgeben: Nur für sNoWmaX
|
sNoWmaX
Mitglied
Student/Maschinenbau
Beiträge: 38
Registriert: 20.07.2012
|
erstellt am: 23. Jun. 2013 20:49 <-- editieren / zitieren --> Unities abgeben:
Unter den Anzeigeoptionen hab ich überall ein Häkchen gemacht was geht (siehe Anhang). Was du mit "daneben Anschalten" meinst weiß ich leider nicht, hab auch schon so ziemlich alles Versucht. Auf Youtube oder auch in den Übungsbeispielen wird deren Model nach der Berechnung immer gleich Regenbogenfarben, die stellen da auch nix extra mehr ein. Bei mir leider nicht?!? Bitte um weitere Hilfe... Vielen Dank...
Max
[Diese Nachricht wurde von sNoWmaX am 23. Jun. 2013 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Arne Peters
Ehrenmitglied V.I.P. h.c.
CAD Dokumentation / Training / Programmierung / Datenbanken
Beiträge: 7478
Registriert: 05.2002.24 Solid Edge Seminarunterlagen
Training, Beratung, Programmierung
|
erstellt am: 23. Jun. 2013 22:26 <-- editieren / zitieren --> Unities abgeben: Nur für sNoWmaX
Dann weiß ich es im Moment auch nicht. Aber ich hatte das glaube ich auch schon mal. Kontur muss an sein. Ist aber ja auch an.
Mit "daneben" meinte ich die farbigesch Schalter daneben.
Wird denn die Verformung animiert?
------------------
Arne Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sNoWmaX
Mitglied
Student/Maschinenbau
Beiträge: 38
Registriert: 20.07.2012
|
erstellt am: 23. Jun. 2013 22:38 <-- editieren / zitieren --> Unities abgeben:
Ja, die Verformung sieht man wenn man den Film ablaufen lässt. Hab auch schon mal einefach einen Würfel mit einem Loch berechnen lassen, da hat man auch schön gesehen wie es den zusammendrückt. Aber halt alles nur in grau und nicht farbig. Hab schon alles versucht, den richtigen Knopf finde ich leider nicht... Aber trotzdem Danke für deine Bemühungen
Max
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sNoWmaX
Mitglied
Student/Maschinenbau
Beiträge: 38
Registriert: 20.07.2012
|
erstellt am: 23. Jun. 2013 22:44 <-- editieren / zitieren --> Unities abgeben:
Hmm, wenn ich während der laufenden Animation auf Schließen des Programmes gehe, wird man gefragt ob man speichern will. In dieser Dialogbox wird auch ein Vorschaubild angezeigt. Auf diesem Vorschaubild sieht man das Teil eingefärbt! Jetzt kenn ich mich noch weniger aus!
Max
[Diese Nachricht wurde von sNoWmaX am 23. Jun. 2013 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wolha
Moderator
CAD - Consultant

Beiträge: 5689
Registriert: 30.01.2002 Win 11 Pro
Solid Edge 2023
CAMWorks
Primus PDM
FEMAP
Dynamic Designer
Teamcenter
|
erstellt am: 24. Jun. 2013 08:56 <-- editieren / zitieren --> Unities abgeben: Nur für sNoWmaX
Hallo Max,
dumme Frage: "hast Du ein Simulationsergebnis schon einmal in farbe gesehen?"
Denn wenn ich hier probiere, dann schaut alles so wie erwartetaus.
Kann es an Deiner Hardware liegen? Oder Du ladest Dein Beispiel mal hoch, dann kann man sehen, ob es daran liegt bzw. den Fehler wo anders suchen. mfg
Wolfgang
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sNoWmaX
Mitglied
Student/Maschinenbau
Beiträge: 38
Registriert: 20.07.2012
|
erstellt am: 24. Jun. 2013 10:27 <-- editieren / zitieren --> Unities abgeben: Nur für sNoWmaX
Hab auch schon drann gedacht das es an meiner Grafikkarte liegen könnte, im Vorschaubild beim Speichern sieht man die Farben ja auch (siehe Anhang oben). Nein, bei mir am Bildschirm hab ichs noch nicht farbig gesehen. Hab das Programm auch erst seit letztem Wochenende. Bin jetzt wieder in der Schule, das Programm ist auf dem PC daheim installiert. Ich meld mich am Wochenende wieder, wenn ich daheim bin. Normal muß man aber nicht erst extra was einstellen, zumindest laut dem Lehrbeispiel und Youtube-Videos hab ich nix gesehen, oder? Hab mal mit Catia zu tun gehabt, da mußte man erst extra irgenwelche Ansichten aktivieren und was weiß ich was, bei SE nicht?!? Hab einen ganz normalen PC mit i5 Prozessor, Asus Board und einer ASUS VP-ATI5850-1024A EAH5850 DIRECTCU TOP/2DIS/1GD5 Grafikkarte. Bei Ansicht hab ich nicht automatische Erkennung sondern Hardwarebeschleunigung manuell aktiviert. Bei SE ST2 hat er die sonst nicht erkannt. Hab ich nun bei ST5 auch so gemacht. Anders hab ichs noch nicht ausprobiert, vielleicht liegts daran? Vielen Dank schon mal und viele Grüße...
Max
[Diese Nachricht wurde von sNoWmaX am 24. Jun. 2013 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sNoWmaX
Mitglied
Student/Maschinenbau
Beiträge: 38
Registriert: 20.07.2012
|
erstellt am: 28. Jun. 2013 19:46 <-- editieren / zitieren --> Unities abgeben:
|
