Thema: Zum Koordinatensystem verdrehte Orientierung (3445 mal gelesen)
|
Lippi123 Mitglied
Beiträge: 3 Registriert: 17.06.2013
|
erstellt am: 17. Jun. 2013 12:31 <-- editieren / zitieren --> Unities abgeben:

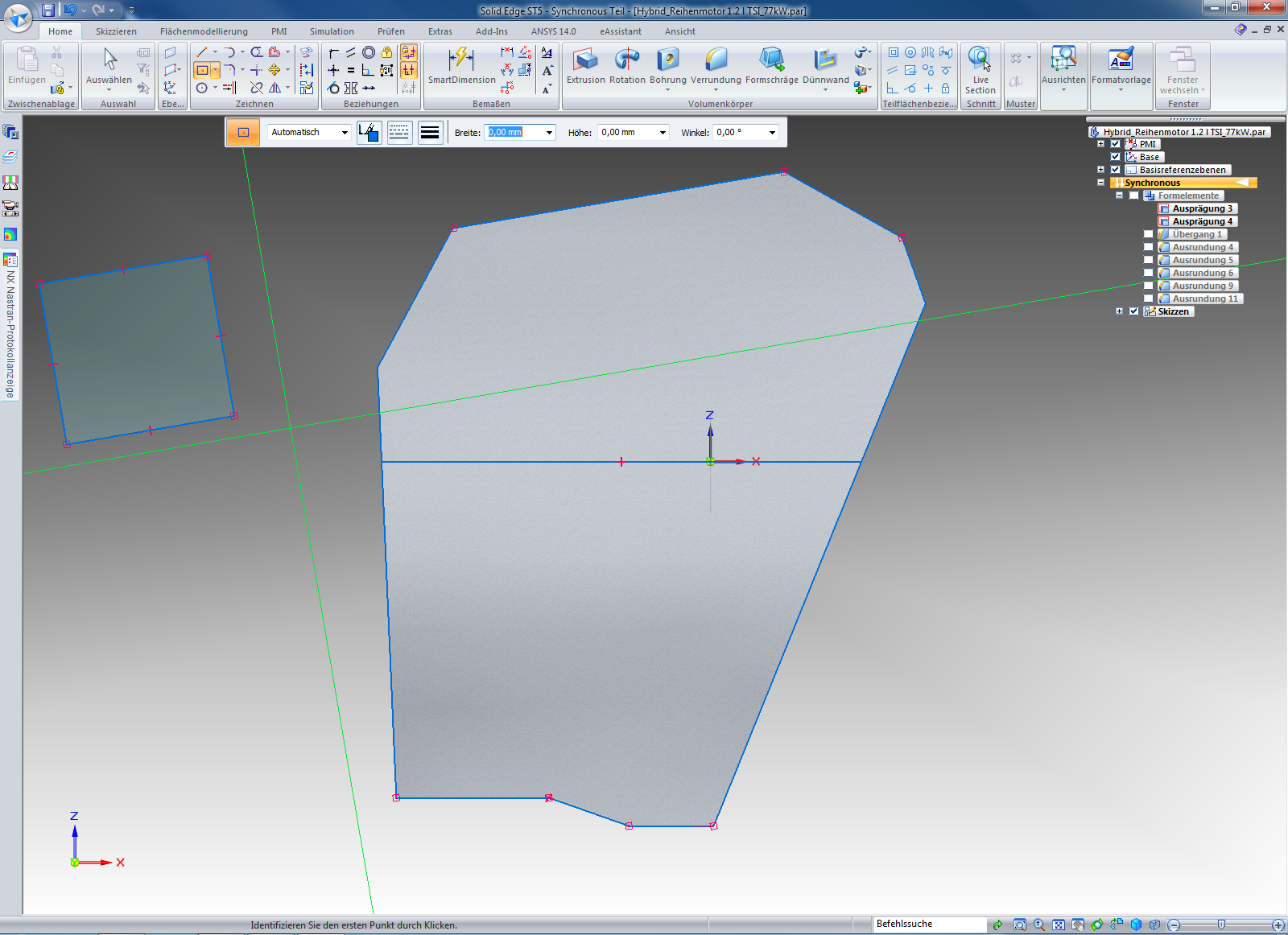

Hallo, wie das beigefügte Bild zeigt, hat sich die Orientierung zum zeichnen von quadratischen Skizzen, sowie für das Bemaßen gegenüber dem orginalen Koordinatensystem verdreht. Ich weiß nicht, wie dies zustande gekommen ist, würde es jedoch gerne Rückgängig machen. Hat hier jemand bereits Erfahrung mit diesem Problem? Beste Grüße Lippi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
js12893 Mitglied Solid Edge Administrator
Beiträge: 227 Registriert: 08.04.2013 SE V20-SE2020
|
erstellt am: 17. Jun. 2013 12:38 <-- editieren / zitieren --> Unities abgeben: Nur für Lippi123
|
Lippi123 Mitglied
Beiträge: 3 Registriert: 17.06.2013
|
erstellt am: 17. Jun. 2013 13:00 <-- editieren / zitieren --> Unities abgeben:
|
js12893 Mitglied Solid Edge Administrator
Beiträge: 227 Registriert: 08.04.2013 SE V20-SE2020
|
erstellt am: 17. Jun. 2013 13:35 <-- editieren / zitieren --> Unities abgeben: Nur für Lippi123
|
wolha Moderator CAD - Consultant
Beiträge: 5689 Registriert: 30.01.2002 Win 11 Pro Solid Edge 2023 CAMWorks Primus PDM FEMAP Dynamic Designer Teamcenter
|
erstellt am: 17. Jun. 2013 13:42 <-- editieren / zitieren --> Unities abgeben: Nur für Lippi123
Hallo Lippi, abgesehen davon, dass es sich hier um wirkliche Basics handelt, die Du Dir zBsp. über die Lernprogramme oder Tutorials näher bringen kannst, ist gemeint (siehe auch Statuszeile und Hinweistext), dass Du wenn du mit der Maus über eine Bezugsfläche fährst (noch nicht drückst) die geplante Ausrichtung erkennan kannst und diese dann mittels N, B, F, T, P Taste kontroliiert verändern kannst.
Mit der N Taste bewegst Du Dich entlang aller Kanten Deiner Bezugsfläche (in Deinem Beispiel dürfte dies die kurze rechts oben sein) im Gegenuhrzeigersinn oder in positiver Winkelzählrichtung weiter, Mit der B in Uhrzeigersinn, usw. Wirklich mal die Hilfe kontaktieren. Stichwort: Koinzidente Ebene, Befehl (Sequentiell) Dann linke Maustaste und Überraschung, Du schaust dann wirklich genau so auf Deine Bezugsfläche wie gewünscht. mfg Wolfgang
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kurzpa Mitglied Selbständiger Konstrukteur / Lehrer für technische Zeichner/Detailkonstrukteure
Beiträge: 126 Registriert: 17.10.2010 FujitsuSiemens Celsius H920 Win7 64bit Solid Edge ST2/ST3/ST4/ST5 AUTODESK Produkt Design Suite PTC ProE WF4 MathCAD15+Prime2.0
|
erstellt am: 17. Jun. 2013 15:14 <-- editieren / zitieren --> Unities abgeben: Nur für Lippi123
hi lippi! ja die erfahrungen haben wir auch! so gut, sarkasmus aus!! erstens wenn du noch nichts angewählt hast, kannst du ohne die ebene/fläche angewählt zu haben deine skizze orientieren, siehe weiter unten. solltest du vorhaben ein feature auszurichten/neu zu orientieren, kommt ja gelegentlich vor gehst du wie folgt vor. wenn du das abgeschlossene feature anklickst, also im pathfinder, dann erscheint dir das schnellauswahlmenü. da klickst du auf "auswählen-definition bearbeiten"; dort im menü klickst du, "skizze/ebene bestimmen"; bevor du eine ebene auswählst, fährst du mit dem cursor über die gewünscht fläche und orientierst die skizze/ebene nach deinen wünschen; n/b orientiert sich an einer der aussenkanten der bezugsfläche/ebene; f/t umschalten oben/unten bzw. vorne/hinten, (einfach mal ausprobieren, ist etwas schwer zu erklären, zumindest für mich...) p basisebene als bezug wählen; nachdem du neu orientiert hast, einfach klicken, und dann kommt die meldung dass das profil neu plaziert wird, eventuell beziehungen verloren gehen. klicken und beziehungen überprüfen und fertig ist es! ich liebe SE einfach!...und dass ist mit ein grund dafür! lg Patrick
------------------ Es gibt keine dummen Fragen, nur Dumme die nicht fragen! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
RayBan Mitglied CAD/PLM-Consultant
Beiträge: 662 Registriert: 04.02.2002 SE2024 aktuelles MP Win 11 EdgePLM COMPACT EdgePLM Smart Variants
|
erstellt am: 18. Jun. 2013 11:36 <-- editieren / zitieren --> Unities abgeben: Nur für Lippi123
Hallo zusammen, da auf dem Screenshot zu erkennen ist, dass hier im Synchronous gearbeitet wird ist die Lösung des Problems etwas einfacher. Die Ausrichtung zum Skizzieren lassen sich entweder mit der Tast F8 (Ursprung neu positionieren) und dann mittels Steuerrad die Ausrichtung bestimmen..z.B. durch Verschieben am Ursprung auf die gewünschte Linie zum Ausrichten und Klicken auf den Ring des Steuerrades und anwählen der Linie. Oder es hilft die Taste F12 (Ursprung auf Null), damit wird zu dem Koordinatensystem ausgerichtet. Gruß Markus P.S.: Das Ganze geht nur, wenn die Skizzierebene gesperrt ist ;-) ------------------ Und er sagte noch: "noch nicht klicken".....
[Diese Nachricht wurde von RayBan am 18. Jun. 2013 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lippi123 Mitglied
Beiträge: 3 Registriert: 17.06.2013
|
erstellt am: 20. Jun. 2013 11:38 <-- editieren / zitieren --> Unities abgeben:
Vielen vielen Dank für die zahlreichen Antworten. Das sperren der Skizzenebene und das neue Ausrichten mit "F8" war letztendlich die Lösung. Nutzt das schöne Wetter! Mit freundlichsten Grüßen, Lippi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
