Thema: Teil an Skizzierebene schneiden? (8226 mal gelesen)
|
guy incognito Mitglied Konstrukteur
Beiträge: 19 Registriert: 23.05.2013
|
erstellt am: 23. Mai. 2013 09:59 <-- editieren / zitieren --> Unities abgeben:
Hallo, Ich bin neu hier im Forum. Bis jetzt habe ich hauptsächlich mit Catia V5 und Inventor gearbeitet. gibt es in SE die Möglichkeit, Teile in der Skizzierebene zu schneiden? Bei Inventor heißt der Befehl z.B. Grafiken aufschneiden.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kmw Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 4391 Registriert: 26.02.2002 Wer lesen kann, versteht was er liest, und danach handelt ist anderen gegenüber klar im Vorteil. Intel® Core i9-14900k, 64GB DDR5-RAM, nVidia GeForce RTX 4080, MS Windows 11, Solid Edge 2024 SP5, German. ECTR als PLM. M$ Surface Book, i7-6600@2.81 Ghz, 16Gb, 512 SSD, Win10 creators upd. Fairphone 4 5G mit Android 11 mit SE-Mobile Viewer ;)
|
erstellt am: 23. Mai. 2013 10:19 <-- editieren / zitieren --> Unities abgeben: Nur für guy incognito

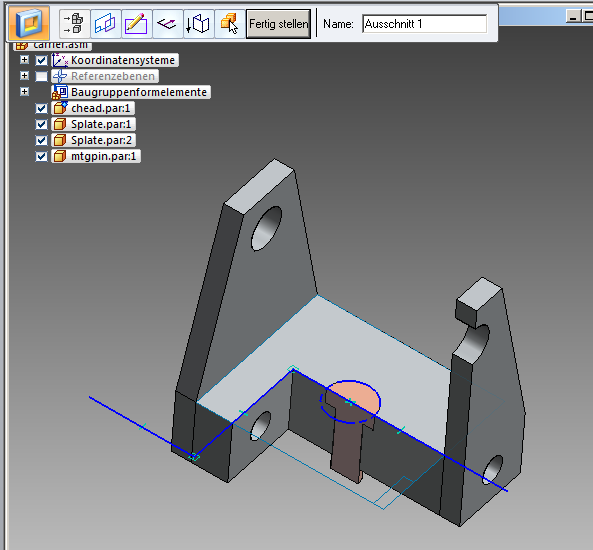

In der Baugruppe gibts den Befehl Ausschnitt. Hier kannst du über eine Baugruppenskizze einen Schnitt über eine Auswahl von Teilen machen. Schau in der Hilfe nach Schnitt, Baugruppenschnitt. Es gibt auch noch den Schnitt, der nur zu Bemassungszwecken Teile wegschneidet. Dann gibts die Ebenendarstellung, wo nur optisch ein Schnitt im 3d dargestellt wird. Und du kannst im 2d Schnitte erzeugen. Schau da mal in die Hilfe und du findest jede Menge Infos über Schnitte aller Art. Ein Zuordnung zu Inventor hilft mir nicht, mach bitte ein Beispiel oder einen Snapshot, was du konkret meinst. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
guy incognito Mitglied Konstrukteur
Beiträge: 19 Registriert: 23.05.2013
|
erstellt am: 23. Mai. 2013 10:34 <-- editieren / zitieren --> Unities abgeben:
Hallo kmw, danke für deine Antwort. Ich habe in der Einzelteilkonstruktion auch den normalen Schnittbefehl verwendet. Dabei definiert man eine Schnittebene und die jeweiligen Grenzen. Das ganze finde ich recht umständlich. Wenn man eine Skizze auf eine Schnittebene eins Volumenkörpers legt, gibt es bei Inventor eine Schaltfläche, die den Körper direkt an der Skizzierebene schneidet. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rüben-Rudi Ehrenmitglied V.I.P. h.c. Landwirt, Konstrukteur
Beiträge: 3002 Registriert: 06.12.2002 SE ST7 MP5
|
erstellt am: 23. Mai. 2013 10:53 <-- editieren / zitieren --> Unities abgeben: Nur für guy incognito
Zitat: eine Skizze auf eine Schnittebene eins Volumen
demnach mußt du bei IV erst eine Ebene und dann eine Skizze definieren? wo liegt dann der Unterschied zu SE? VG Bernd ------------------ Was der Bauer nicht kennt, das isst er nicht! Würde der Städter wissen was er isst, er würde Bauer werden! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
guy incognito Mitglied Konstrukteur
Beiträge: 19 Registriert: 23.05.2013
|
erstellt am: 23. Mai. 2013 11:04 <-- editieren / zitieren --> Unities abgeben:
Hallo, wenn ich z.B. einen Durchbruch, durch einen Grundkörper, in einem bestimmten Winkel erstellen möchte, erzeuge ich mir eine Ebene senkrecht zum Profil des Durchbruches. Auf diese Ebene skizziere ich dann das Profil des Durchbruches, welches später extrudiert wird. Wenn diese Skizzierebene den Grundkörper schneidet, und ich quasi mitten im Grundkörper skizzieren muss, gibt es bei Inventor einen speziellen Befehl, der den Grundkörper direkt auf der Skizzierebene schneidet. Somit wird die ganze Angelegenheit übersichtlicher. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rüben-Rudi Ehrenmitglied V.I.P. h.c. Landwirt, Konstrukteur
Beiträge: 3002 Registriert: 06.12.2002 SE ST7 MP5
|
erstellt am: 23. Mai. 2013 12:52 <-- editieren / zitieren --> Unities abgeben: Nur für guy incognito
Geht bei SE genauso .... sogar ohne Ebene zu skizzieren. Ansicht - Ebene bestimmen Richtung/Ebene anklicken, endpunkt auswählen, Startpunkt auswählen Fertig Nun kannst du noch über Ein/Aus mit einem Klick den Schnitt Ein/Ausschalten VG Bernd ------------------ Was der Bauer nicht kennt, das isst er nicht! Würde der Städter wissen was er isst, er würde Bauer werden! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
guy incognito Mitglied Konstrukteur
Beiträge: 19 Registriert: 23.05.2013
|
erstellt am: 23. Mai. 2013 13:12 <-- editieren / zitieren --> Unities abgeben:
Vielen Dank, das habe ich bis jetzt auch so gemacht. Ich hatte gehofft, es gibt diese Variante noch in Kurzform. Ohne Ebene wählen mit Start und Endpunkt. Sobald man in Inventor eine Skizze durch Auswahl einer Ebene erzeugt, muss man nur F7 drücken, und der Grundkörper wird geschnitten. Ich denke das Thema hat sich damit erledigt. Gibt es eigentlich die Möglichkeit, mit der mittleren Maustaste zu panen? (ohne Strg+shift) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rüben-Rudi Ehrenmitglied V.I.P. h.c. Landwirt, Konstrukteur
Beiträge: 3002 Registriert: 06.12.2002 SE ST7 MP5
|
erstellt am: 23. Mai. 2013 13:44 <-- editieren / zitieren --> Unities abgeben: Nur für guy incognito
hhmmm woher weiß denn IV in welche Richtung du schneiden willst? Bleibt ein Schnitt aktiv? oder vergisst IV den Schnitt wenn du einen neuen Befehl wählst? Wozu brauchst du den Befehl? Wenn du nur die Skizzenebene zum Skizzeiren sehen willst kannst du irgendwo die umgebenden Linien abschalten .... geht auich auf Tastendruck, brauche ich aber nicht und weiß nicht genau wo ... VG Bend ------------------ Was der Bauer nicht kennt, das isst er nicht! Würde der Städter wissen was er isst, er würde Bauer werden! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
guy incognito Mitglied Konstrukteur
Beiträge: 19 Registriert: 23.05.2013
|
erstellt am: 23. Mai. 2013 14:17 <-- editieren / zitieren --> Unities abgeben:
Die Richtung des Schnittes wird durch die jeweilige Ebene bestimmt. Hier lässt sich die Schnittrichtung durch Umstellen der Ebenen-Normale beeinflussen. Es ist im Prinzip kein richtiger Schnitt, der auch als solcher nicht im Baum erscheint. Er bleibt nach beenden des Befehles nicht aktiv. Ich möchte, wie Sie sagten, nur die Skizzierebene sehen. Somit wäre ihre angesprochene Funktion (umgebenden Linien abschalten) genau das Richtige. Habe mich wohl etwas umständlich ausgedrückt... VG Thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Tita Mitglied Konstrukteur Sondermaschinenbau
Beiträge: 421 Registriert: 07.11.2002 Solid Edge ST2024 UD4 Teamcenter 14.3 Cadenas Partsolutions 12
|
erstellt am: 27. Mai. 2013 14:31 <-- editieren / zitieren --> Unities abgeben: Nur für guy incognito
Hallo Thomas, hast Du Dir den Befehl "Ebene bestimmen" angeschaut? Das ist ein dynmischer Schnitt, Du wählst irgendeine Teilfläche an und verschiebst den Schnitt mit der Maus dynamisch. ------------------ Gruss Tita Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rüben-Rudi Ehrenmitglied V.I.P. h.c. Landwirt, Konstrukteur
Beiträge: 3002 Registriert: 06.12.2002 SE ST7 MP5
|
erstellt am: 27. Mai. 2013 14:43 <-- editieren / zitieren --> Unities abgeben: Nur für guy incognito
Es geht aus meinem Verständnis darum, die umgebenden Linien/Kanten nicht zu fanken und nicht zu sehen .... eben nur die aktuelle Skizzierebene zu sehen .... Diesen Befehl habe ich bei mir auf dem SpacePilot, eben um schnell die Umgebung zu sehen und wegzuschalten ... VG Bernd ------------------ Was der Bauer nicht kennt, das isst er nicht! Würde der Städter wissen was er isst, er würde Bauer werden! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rüben-Rudi Ehrenmitglied V.I.P. h.c. Landwirt, Konstrukteur
Beiträge: 3002 Registriert: 06.12.2002 SE ST7 MP5
|
erstellt am: 27. Mai. 2013 14:48 <-- editieren / zitieren --> Unities abgeben: Nur für guy incognito
Mal geschaut, ausblenden der Umgebung geht im PRT nicht, wohl aber kann man den Fang von anderen Linien/Kanten deaktivieren und damit ungewolltes Fangen vermeiden. Im PRT beim Skizzieren unter Extras - PEER abschalten .... evtl. noch Silhouetten ebenfalls abschalten .... VG Bernd ------------------ Was der Bauer nicht kennt, das isst er nicht! Würde der Städter wissen was er isst, er würde Bauer werden! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
guy incognito Mitglied Konstrukteur
Beiträge: 19 Registriert: 23.05.2013
|
erstellt am: 29. Mai. 2013 15:31 <-- editieren / zitieren --> Unities abgeben:
|
wolha Moderator CAD - Consultant
Beiträge: 5685 Registriert: 30.01.2002 Win 11 Pro Solid Edge 2023 CAMWorks Primus PDM FEMAP Dynamic Designer Teamcenter
|
erstellt am: 29. Mai. 2013 16:03 <-- editieren / zitieren --> Unities abgeben: Nur für guy incognito
Hallo Unbekannt, solltest Du synchron unterwegs sein, dann könnte ich noch die LiveSection erwähnen. Damit - wenn Körper ausgeblendest sind - siehst Du dann nur mehr die Schnittkurven in der gewünschten Ebene.
mfg Wolfgang
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rüben-Rudi Ehrenmitglied V.I.P. h.c. Landwirt, Konstrukteur
Beiträge: 3002 Registriert: 06.12.2002 SE ST7 MP5
|
erstellt am: 29. Mai. 2013 22:00 <-- editieren / zitieren --> Unities abgeben: Nur für guy incognito
Also irgendwie bin ich mal son bisschen anegsäuert .... Geht nicht auf die Antworten ein, nennt keinen Namen, tut als ob andere das besser können und vergiosst sein Problem verständlich zu erjklären Ein Schnitt auf einer Ebene ist ein Schnitt und kein Ausblenden von Elementen oder sonstwas VG Bernd der gerne hilft, aber auch etwas Input erwartet ------------------ Was der Bauer nicht kennt, das isst er nicht! Würde der Städter wissen was er isst, er würde Bauer werden! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
guy incognito Mitglied Konstrukteur
Beiträge: 19 Registriert: 23.05.2013
|
erstellt am: 31. Mai. 2013 13:32 <-- editieren / zitieren --> Unities abgeben:
Hallo Wolfgang und Bernd, ich habe nicht die Absicht gehabt Helfer zu verärgern. Ich war der Meinung nach anfänglichen Erklärungsschwierigkeiten habe ich mein Problem ausreichend beschrieben. Ich kann auch nicht zu jeder Zeit antworten, weiterhin konstruiere ich sequenziell. Wenn ich eine Ebene in einem Bauteil (Part-Konstruktion)erzeuge, auf der ich dann eine Skizze erstellen möchte, welche sich quasi im Bauteil befindet, ist es oft notwendig nur diese Ebene zu betrachten. Sollte das Bauteil eine Innenkontur besitzen, wird diese nur durch einen Schnitt sichtbar. Evtl. ist es auch nötig auf Geometrie der Innenkontur zu referenzieren. Ich wollte dann wissen, ob alles was sich im Prinzip über der Skizzierebene befindet ausgeblendet werden kann, d. h. man blickt im Prinzip auf einen Schnitt der Skizzierebene. MfG Thomas
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rüben-Rudi Ehrenmitglied V.I.P. h.c. Landwirt, Konstrukteur
Beiträge: 3002 Registriert: 06.12.2002 SE ST7 MP5
|
erstellt am: 31. Mai. 2013 15:42 <-- editieren / zitieren --> Unities abgeben: Nur für guy incognito
Jetzt verstehe ich endlich was du willst ...hatte aber noch nicht viel Sitautionen in denen ich sowas vermisst habe .... du kannstz ja auch FE nach oben schieben, dann sieht du alles was danach erzeugt wurde nicht mehr .... Vorsicht mit Referenzen auf Linien in diesem Fall..Dann kannst du mit gedrückter miitleren Scrollrad dein Teil aus der Draufsicht rausdrehen, und zeichnest damit in einer beliebigen (ISO) Ansicht ... ausserdem über die Kanetnbefehle Linien fangen oder nicht fanegne .... VG Bernd ------------------ Was der Bauer nicht kennt, das isst er nicht! Würde der Städter wissen was er isst, er würde Bauer werden! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mad-gapun Mitglied 3D-Datenverwaltungsfachberater
Beiträge: 467 Registriert: 12.05.2006
|
erstellt am: 31. Mai. 2013 15:50 <-- editieren / zitieren --> Unities abgeben: Nur für guy incognito
Ach... ich würde mir so eine Funktion auch wünschen. Im Moment fallen mir nur ein paar Gußteile ein, die ich erstellt habe und bei dennen eine Iso kaum Mögich war und eine Gitteransicht zuviel Geometrie hatte. Vielleicht mal als Verbesserungsvorschlag aufnehmen. die Definition währe ja komplett vorhanden (von welcher Ebene geschnitten, in welche Richtung und wie weit). Ähnlich wie das "vorherige Ebene ausblenden" im ASM gesteuert... ------------------ Markus Birzite mb@hitteam.de http://www.hitteam.de SIE verwalten IHRE Dokumente! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wolha Moderator CAD - Consultant
Beiträge: 5685 Registriert: 30.01.2002 Win 11 Pro Solid Edge 2023 CAMWorks Primus PDM FEMAP Dynamic Designer Teamcenter
|
erstellt am: 31. Mai. 2013 20:59 <-- editieren / zitieren --> Unities abgeben: Nur für guy incognito
Hallo, da fällt mir noch ein: "Bitte nicht die Funktion 'Ebene bestimmen' unter Ansicht vergessen!" Damit kannst Du auch den sichtbaren Bereich Deines Teiles klar begrenzen und auch im Inneren geöffnet darstellen. mfg Wolfgang
[Diese Nachricht wurde von wolha am 31. Mai. 2013 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
guy incognito Mitglied Konstrukteur
Beiträge: 19 Registriert: 23.05.2013
|
erstellt am: 04. Jun. 2013 14:16 <-- editieren / zitieren --> Unities abgeben:
Hallo, ich möchte mich erneut für alle Antworten bedanken. Den Befehl Ebene bestimmen verwende ich zur Zeit. Bernd, was genau meinst Du, mit FE nach oben verschieben? Ist dabei das "Bauteilende" gemeint? Ich sehen bei mir nichts in der Richtung...oder muss man dazu irgendwo einen Haken setzen?
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kmw Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 4391 Registriert: 26.02.2002 Wer lesen kann, versteht was er liest, und danach handelt ist anderen gegenüber klar im Vorteil. Intel® Core i9-14900k, 64GB DDR5-RAM, nVidia GeForce RTX 4080, MS Windows 11, Solid Edge 2024 SP5, German. ECTR als PLM. M$ Surface Book, i7-6600@2.81 Ghz, 16Gb, 512 SSD, Win10 creators upd. Fairphone 4 5G mit Android 11 mit SE-Mobile Viewer ;)
|
erstellt am: 04. Jun. 2013 16:34 <-- editieren / zitieren --> Unities abgeben: Nur für guy incognito
Seit Jahren benutze ich für die Darstellungsebene (ich hab oben Ebenendarstellung gesagt und vom optischen Schnitt gesprochen) folgende Einstellungen: Vorne grün, hinten rot, ca. 80% Transparenz (so merk ich mir das). Damit kommt man auch bei komplexen Baugruppen klar und kann sich recht schnell auch in einer großen komplexen Baugruppe zurechtfinden. Es ist eigentlich schade das viele Anwender diese Funktionalität erst spät entdecken, weil sie in den Standardvoreinstellungen ausgeschaltet ist. Mit Control - D dann blitzschnell ein/ausschalten. Schwierig (könnte man meinen) ist fast nur die Vokabel, bzw. wie heisst diese Funktion eigentlich.. Ebene bestimmen, Darstellungsebene usw. Wenn man den Befehl Darstellungsebene in die Befehlssuche eintippt, findet man sie und wenn man dann noch F1 für die Hilfe drückt, ist alles gut beschrieben. Der von mir oben erwähnte andere Schnitt, Baugruppenschnitt für Ansichts, Mess und PMI-Zwecke ist auch sehr brauchbar und sehr viel präziser. Probier den auch mal aus. Man kann ihn auch recht leicht an/abhaken und er ist vor allem viel besser reproduzierbar und nicht so wilkürlich. So ein Schnitt sieht auch sehr viel besser aus. Er ist auch mit anderen weiteren Schnitten kombinierbar und man kann das ganze mit abspeichern. In der Befehlssuche Schnitt suchen und auch hier sehr gute Beschreibung dazu in der Hilfe (.. simuliert das Entfernen von Material.. damit sie innere Formelemente sehen können).
Eigentlich ist alles damit gesagt, man muss nur mal nachlesen und Bilder angucken.
[Diese Nachricht wurde von kmw am 04. Jun. 2013 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Aldaris Mitglied
Beiträge: 34 Registriert: 05.09.2011
|
erstellt am: 05. Jun. 2013 08:51 <-- editieren / zitieren --> Unities abgeben: Nur für guy incognito
|
