Thema: Bemassung (1994 mal gelesen)
|
Andreas2013 Mitglied
Beiträge: 322 Registriert: 07.02.2013 SE ST2022 MP10
|
erstellt am: 02. Apr. 2013 07:35 <-- editieren / zitieren --> Unities abgeben:
Guten Morgen, ich möchte in einer 2:1 Ansicht die Bemaßung über ein Hilfsstück führen. Ein praktischer Fall wäre ein Kontrollmass zu einem Meßbolzen. vereinfacht ist das in dem beigefügten Bild dargestellt. Dar gestrichelt dargestellte Bolzen wird nun mit dem Durchmesser 30 angegeben, obwohl er natürlich nur 15mm ist - bedingt durch den Maßstab der Ansicht von 2:1. Der Abstand jedoch stimmt. Ich werde das Maß als unterstrichenes Maß angeben müssen. Gibt es eine bessere Lösung?
------------------ ST5 Neuling Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dragonbeat Ehrenmitglied CAD care
Beiträge: 1604 Registriert: 24.03.2006 Solid Edge ST2019 MP4 Smap3D / Partfinder Advanced V9.6 AutoCAD LT 2019 Blender 2.78 Intel Core i7 6700k @ 4,00 GHz 32 GB Ram NVIDIA GeForce GTX 1080 Windows 10 64bit
|
erstellt am: 02. Apr. 2013 07:48 <-- editieren / zitieren --> Unities abgeben: Nur für Andreas2013

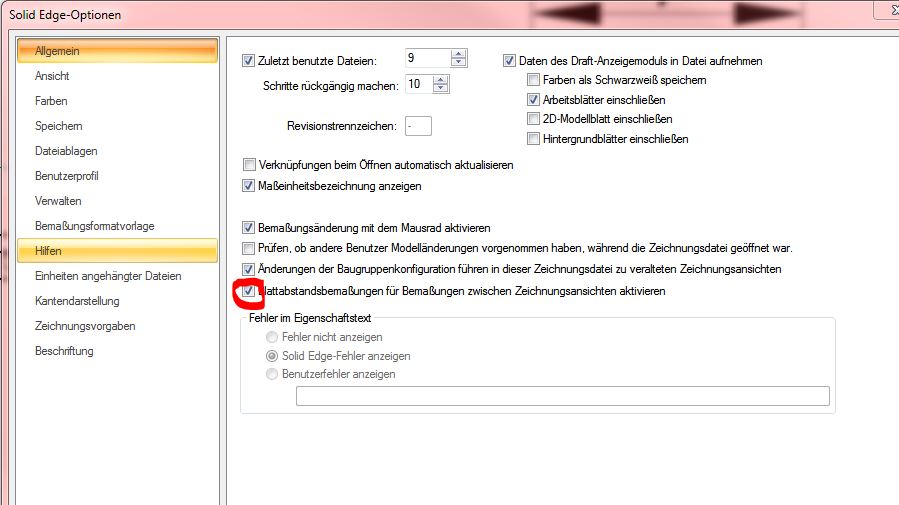

Du solltest den Kreis in Ansicht Zeichnen. Rechtsklick auf die Ansicht->In Ansicht Zeichnen. Dann sollte der Kreis das korrekte Maß haben. Dann gibt es noch die Solid Edge Option Blattabstandsbemaßung. Siehe Bild. ------------------ Gruß René Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Arne Peters Ehrenmitglied V.I.P. h.c. CAD Dokumentation / Training / Programmierung / Datenbanken
Beiträge: 7321 Registriert: 05.2002.24 Solid Edge Seminarunterlagen Training, Beratung, Programmierung
|
erstellt am: 02. Apr. 2013 07:50 <-- editieren / zitieren --> Unities abgeben: Nur für Andreas2013
|
Rüben-Rudi Ehrenmitglied V.I.P. h.c. Landwirt, Konstrukteur
Beiträge: 3002 Registriert: 06.12.2002 SE ST7 MP5
|
erstellt am: 02. Apr. 2013 07:55 <-- editieren / zitieren --> Unities abgeben: Nur für Andreas2013
Moin, leg dior den KontrollBolzen als 3D Modell, zieh es ins Modell hinein und kennzeichne es dort als Referenz ... - die Maßstäbe passen - du siehst, ob du tatsächlich so messen kannst - du kannst ein/ausblenden etc und mußt nicht jedes Mal neu zeichnen ... VG Bernd ------------------ Was der Bauer nicht kennt, das isst er nicht! Würde der Städter wissen was er isst, er würde Bauer werden! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andreas2013 Mitglied
Beiträge: 322 Registriert: 07.02.2013 SE ST2022 MP10
|
erstellt am: 02. Apr. 2013 08:01 <-- editieren / zitieren --> Unities abgeben:
Das Feld "In Ansicht zeichnen" ist ausgegraut; es handelt sich um eine Einzelheit einer Ansicht. Ich hatte das nicht erwähnt. Ja, es ist natürlich die Zeichnungsableitung eines 3-D Modells. Wie ziehe ich einen Bolzen in das Modell des Teils hinein? Eigentlich wollte ich das vermeiden, es soll sich zum Schluß nur um EINE Zeichnung mit EINEM Modell handeln. Aber es wäre für mich schon interessant zu wissen, wie man den Bolzen dann an das Modell hängt. Ich dachte, das geht nur über Baugruppe. ------------------ ST5 Neuling [Diese Nachricht wurde von Andreas2013 am 02. Apr. 2013 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rüben-Rudi Ehrenmitglied V.I.P. h.c. Landwirt, Konstrukteur
Beiträge: 3002 Registriert: 06.12.2002 SE ST7 MP5
|
erstellt am: 02. Apr. 2013 08:08 <-- editieren / zitieren --> Unities abgeben: Nur für Andreas2013
Na ja, nen AsM sollte es schon sein .... ohne gehst nicht Das mit der EINEN Zeichnung ist ja OK, du machst eine PRT, baust darauf mit demselben Namen ein ASM auf und amchst davon die Zg mit demselben Namen. So hast du nur noch einen Namen .... kannst aber auch in den ISO Ansichten deinen Bolzen mit darstellen Sorichtig gefällt mir dieses Vorgehen auch nicht, aber ich vermeide ALLE manuellen Striche in den Zeichnungen. Die Aktualisierung etc. in 3D Modellen ist sehr viel besser zu handeln ... VG Bernd ------------------ Was der Bauer nicht kennt, das isst er nicht! Würde der Städter wissen was er isst, er würde Bauer werden! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Martin Nofer Mitglied Techniker
Beiträge: 278 Registriert: 21.04.2006 SE ST7 MP4, Win7, Intel i7, 16GB RAM, Nvidia Quadro K2100M
|
erstellt am: 02. Apr. 2013 08:11 <-- editieren / zitieren --> Unities abgeben: Nur für Andreas2013
Hallo, geh mal auf die Hauptansicht von der deine Einzelheit abgeleitet ist. Dort findest du im Kontextmenü die Funktion "In Ansicht zeichnen". In der Einzelheit taucht das dann automatisch auf. ------------------ Gruß Martin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dragonbeat Ehrenmitglied CAD care
Beiträge: 1604 Registriert: 24.03.2006 Solid Edge ST2019 MP4 Smap3D / Partfinder Advanced V9.6 AutoCAD LT 2019 Blender 2.78 Intel Core i7 6700k @ 4,00 GHz 32 GB Ram NVIDIA GeForce GTX 1080 Windows 10 64bit
|
erstellt am: 02. Apr. 2013 08:11 <-- editieren / zitieren --> Unities abgeben: Nur für Andreas2013
|
Andreas2013 Mitglied
Beiträge: 322 Registriert: 07.02.2013 SE ST2022 MP10
|
erstellt am: 02. Apr. 2013 08:15 <-- editieren / zitieren --> Unities abgeben:
Ich erkenne nun schon das Problem. Ich hatte zum Darstellen des Messens extra eine Einzelheit erstellt, um die Schnittansicht des Teiles nicht zu verkomplizieren. Un dder Meßbolzen sollte eben nur in dieser Einzelheit auftauchen, da nur da das Messen dieses einen Kontrollmaßes dargestellt werden sollte. Nun müßte ich also in dieser Schnittansicht den Meßbolzen darstellen. ------------------ ST5 Neuling Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dragonbeat Ehrenmitglied CAD care
Beiträge: 1604 Registriert: 24.03.2006 Solid Edge ST2019 MP4 Smap3D / Partfinder Advanced V9.6 AutoCAD LT 2019 Blender 2.78 Intel Core i7 6700k @ 4,00 GHz 32 GB Ram NVIDIA GeForce GTX 1080 Windows 10 64bit
|
erstellt am: 02. Apr. 2013 08:21 <-- editieren / zitieren --> Unities abgeben: Nur für Andreas2013
Ich glaub du hast do noch ein anderes "Problem". Auf deinem ersten Bild erkenne ich noch das Ende des Wasserzeichens "Hintergrund". Du Arbeitest aber nicht auf den Hintergrundblättern, oder? ------------------ Gruß René Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andreas2013 Mitglied
Beiträge: 322 Registriert: 07.02.2013 SE ST2022 MP10
|
erstellt am: 02. Apr. 2013 08:56 <-- editieren / zitieren --> Unities abgeben:
@ Dragonbeat Danke!!! Hat jetzt ein wenig gedauert. Ich mußte meine Vorlage korrigieren. Das Wasserzeichen hatte ich gar nicht gesehen. Ich hatte dort tatsächlich auf den Hintergrund gezeichnet, letzte Woche hatte ich die Blöcke geändert. Danke nochmals. Muß künftig etwas besser darauf achten. ------------------ ST5 Neuling Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
