Autor Thema:  Projektionen und Körper (1292 mal gelesen)
MOGE
Mitglied



Sehen Sie sich das Profil von MOGE an!   Senden Sie eine Private Message an MOGE  Schreiben Sie einen Gästebucheintrag für MOGE

Beiträge: 17
Registriert: 07.02.2012

erstellt am: 18. Nov. 2012 15:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

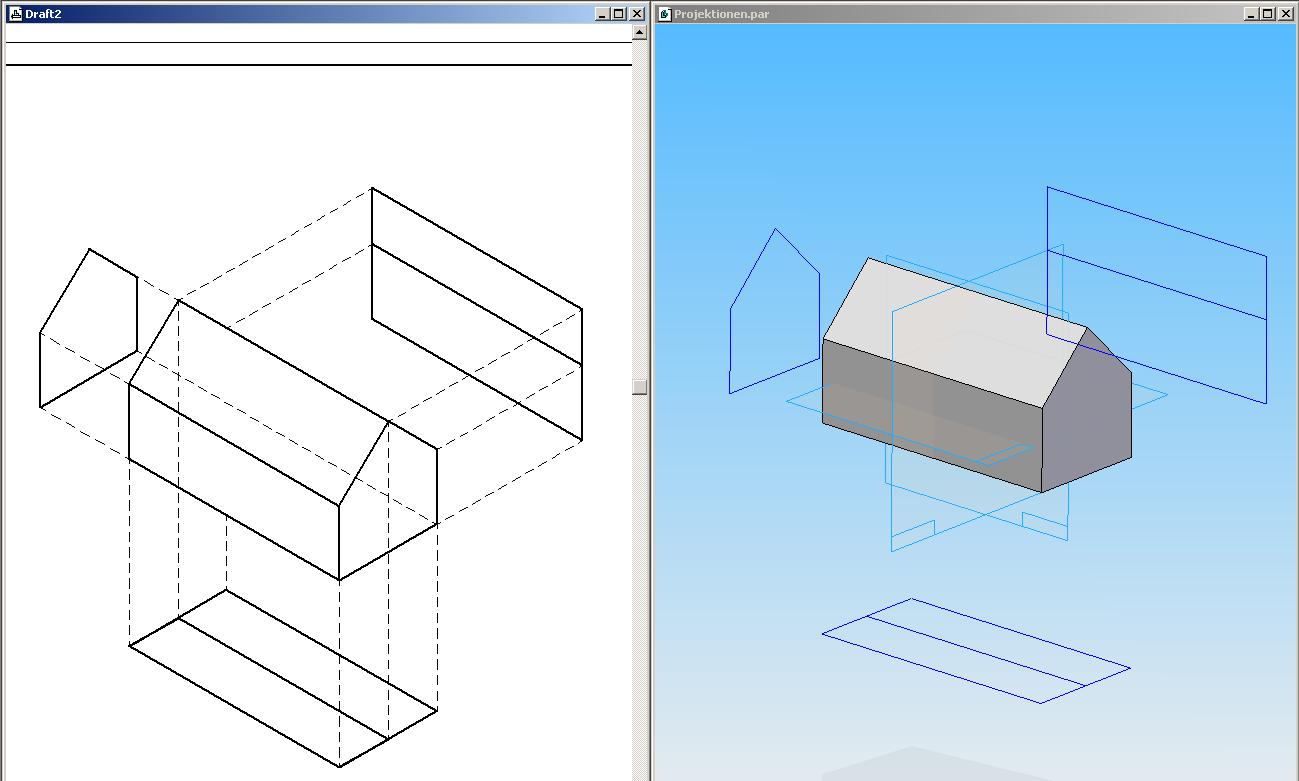

Gibt es in Solid edge die Möglichkeit die Parallelprojektionen eines Körpers gleichzeitig mit dem Körper darzustellen. (so wie im Bild)
Brauche eine Möglichkeit die Projektionen eines Körpers hinter unter und neben dem Körper zu zeigen.

Mfg
MOGE

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolha
Moderator
CAD - Consultant


Sehen Sie sich das Profil von wolha an!   Senden Sie eine Private Message an wolha  Schreiben Sie einen Gästebucheintrag für wolha

Beiträge: 5563
Registriert: 30.01.2002

Win 10 Pro
Solid Edge 2023
CAMWorks
Primus PDM
FEMAP
Dynamic Designer
Teamcenter

erstellt am: 18. Nov. 2012 16:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für MOGE 10 Unities + Antwort hilfreich

Hallo Moge,

in der Draft kannst Du Dir die Anscihten so ausrichten, dass Du in der MItte eine ISo legst und dann die Hauptansichten rundherum plazierst.
Dabei werden sie natürlich in die Hauptebenen geklappt.

Willst Du wirklich diese "pseudoräumliche Darstellung " haben
dann musst Du IMHO etwas tricksen.
Du leitest Dir die Hauptansichten in einer Draft ab und schickst diese als Skizze wieder retour in das Teil.
Dann hast Du im Teil den räumlichen Körper und die darum liegenden Skizzenansichten.
Allerdings nicht assoziativ!

mfg
Wolfgang

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Timmy
Mitglied



Sehen Sie sich das Profil von Timmy an!   Senden Sie eine Private Message an Timmy  Schreiben Sie einen Gästebucheintrag für Timmy

Beiträge: 44
Registriert: 29.05.2000

erstellt am: 18. Nov. 2012 17:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für MOGE 10 Unities + Antwort hilfreich




Hi MOGE,

ich hab folgendes probiert. Im 3D Model hab ich in 3 Skizzen die Kanten des Körpers einbezogen.
Im Draft habe ich dann die Skizzen in der Ansicht eingeblendet. Die zusätzlichen Linien habe ich dann mit in Ansicht zeichnen dazu gemacht.
Ist soweit ich sehe auch assoziativ zum Model.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MOGE
Mitglied



Sehen Sie sich das Profil von MOGE an!   Senden Sie eine Private Message an MOGE  Schreiben Sie einen Gästebucheintrag für MOGE

Beiträge: 17
Registriert: 07.02.2012

erstellt am: 18. Nov. 2012 18:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Timmy
Klingt gut was du da machst. Aber wie hast du in Draft die Skizzen eingeblendet

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Timmy
Mitglied



Sehen Sie sich das Profil von Timmy an!   Senden Sie eine Private Message an Timmy  Schreiben Sie einen Gästebucheintrag für Timmy

Beiträge: 44
Registriert: 29.05.2000

erstellt am: 18. Nov. 2012 18:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für MOGE 10 Unities + Antwort hilfreich




In den Eigenschaften der Ansicht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
