  DRAFT-Umgebung: Rezept - gedrehte Schnittansicht

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag
Autor Thema:   DRAFT-Umgebung: Rezept - gedrehte Schnittansicht (1343 mal gelesen)
ProEtoSE-Shifter
Mitglied
Konstrukteur


Sehen Sie sich das Profil von ProEtoSE-Shifter an!   Senden Sie eine Private Message an ProEtoSE-Shifter  Schreiben Sie einen Gästebucheintrag für ProEtoSE-Shifter

Beiträge: 245
Registriert: 03.04.2012

CAD: Solid Edge ST4 MP7
Prozessor: Intel(R) Xeon(R) CPU W3565 @ 3.20GHz
Arbeitsspeicher: 20GB RAM
Systemtyp: 64 Bit
Grafikkarte: AMD FirePro V5900

erstellt am: 06. Nov. 2012 11:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo S'Edgers!

Habe da was herausgefunden, währenddem ich die Fragestellung im Forum beitragen wollte.

Es geht darum, eine Ansicht eines Schnittes in einem gedrehten Winkel darzustellen (Winkel beliebig einstellbar). Es ist ganz einfach, hoffe trotzdem der Post nützt Euch was... :

1)
Schnittansicht erstellen (>> Lernprogramme, falls schon "Fragezeichen"  )

2)
Schnittansicht anwählen

3)
Rechtsklick > Eigenschaften

4)
Registerkarte "Allgemein"

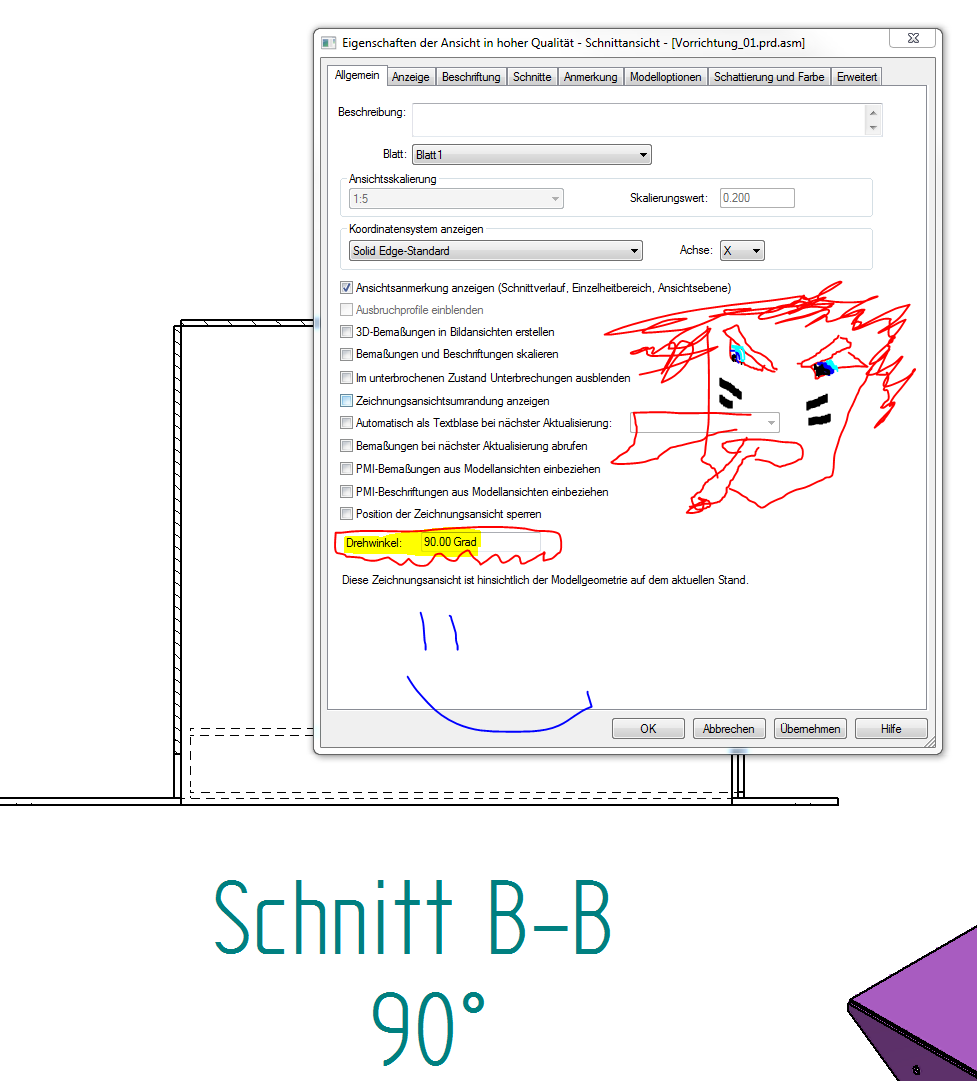

bei "Drehwinkel" (siehe Anhang) den Winkel eingeben, der für die Ansicht erwünscht ist.

Zu beachten:

- Es wird im Gegenuhrzeigersinn gedreht, bei (meiner) Standardeinstellung
(Bsp. : Ihr gebt -90° an, wird er euch einen Winkel von +270° nach links angeben, aber ihr kennt ja das kleine 1x1   )

- Im besten Falle noch die "Beschriftung anzeigen" lassen (siehe Anhang) und ihr solltet Eure gedrehte Schnittansicht haben.

Mahlzeit


MfG Adi

------------------
"... und er sprach lass die Finger vom sync beim Blech."

[Diese Nachricht wurde von ProEtoSE-Shifter am 06. Nov. 2012 editiert.]
