Thema: Synchronous: Fremddaten bearbeiten (1629 mal gelesen)
|
E.Dilos Mitglied CAD/PDM-Admin
Beiträge: 375 Registriert: 04.04.2012 Solid Edge ST8 KeyShot 8 DBSE R15 ULTIMAKER 2+
|
erstellt am: 24. Mai. 2012 13:06 <-- editieren / zitieren --> Unities abgeben:

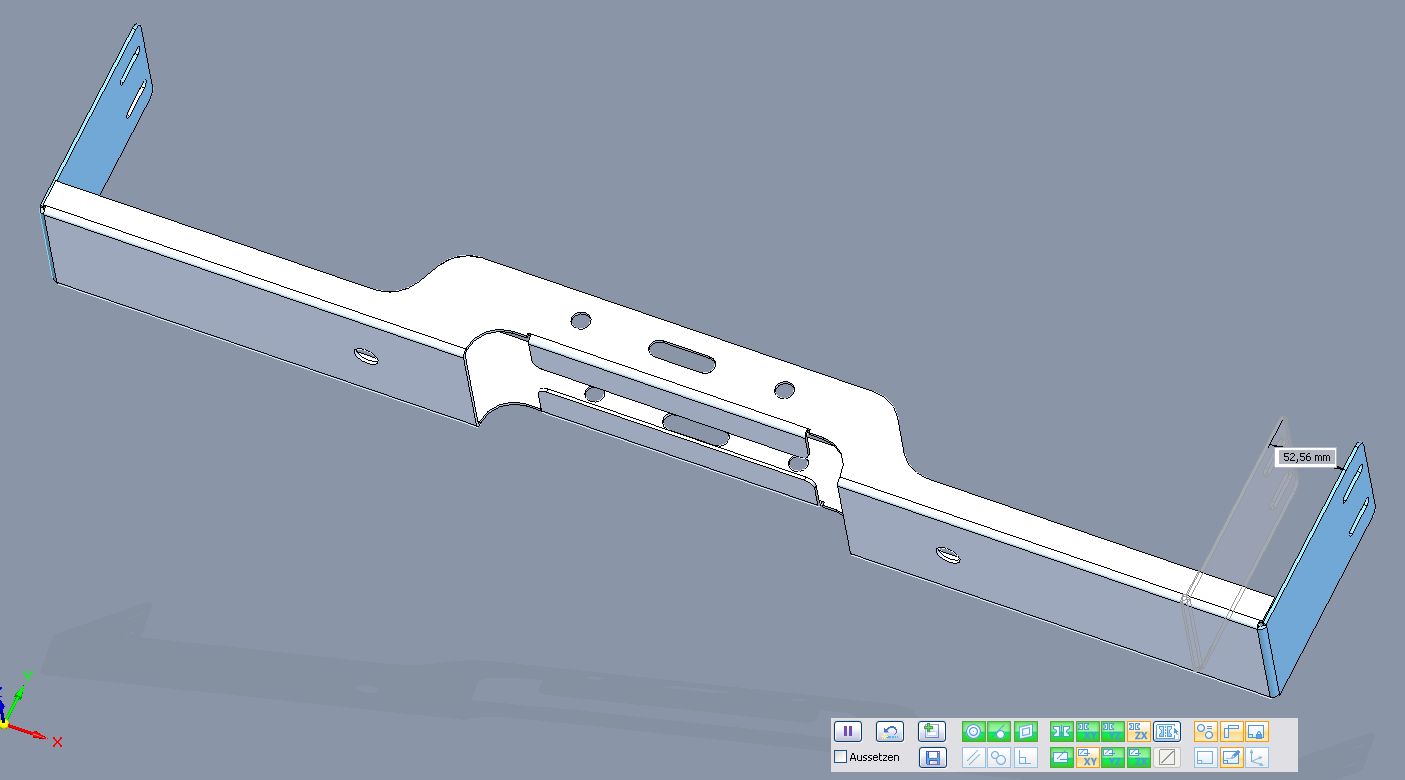

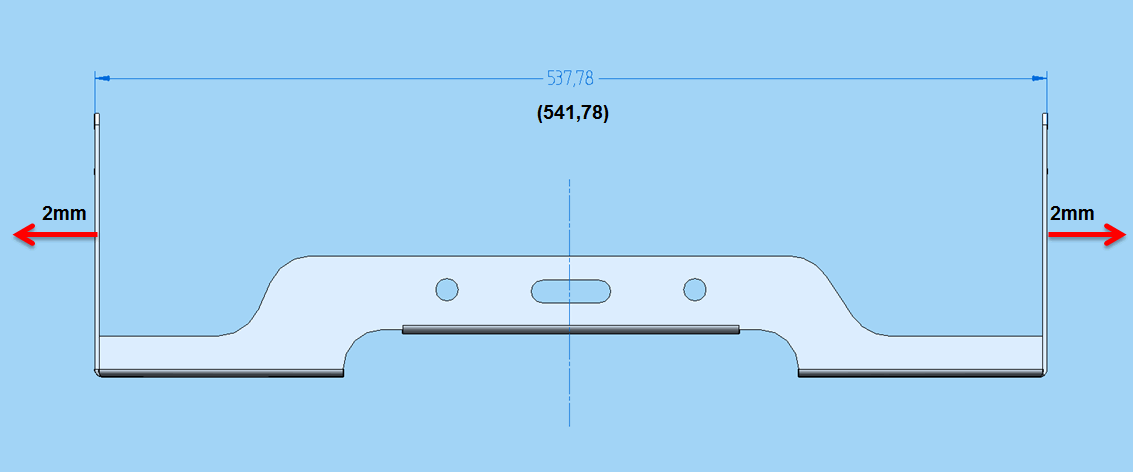

Hallo Zusammen, von einem Kunden habe ich ein 3D-Modell im Parasolid-Format erhalten (siehe Anhang). Daran möchte ich jetzt eine kleine Änderung vornehmen: Das Blechteil soll jeweils um 2mm nach rechts und links verlängert werden, wobei nur die beiden äußeren Laschen mitwandern sollen (siehe Screenshot). Ich habe bis jetzt nur Native SE-Daten mit Synchronous bearbeitet, was auch meist ohne Probleme funktioniert hat, nur hier komme ich nicht weiter.. Wäre schön wenn das mal jemand testen könnte. Vielen Dank und schöne Grüße E.Dilos Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Manu242 Mitglied CAD Consultant
Beiträge: 38 Registriert: 15.01.2008
|
erstellt am: 24. Mai. 2012 14:36 <-- editieren / zitieren --> Unities abgeben: Nur für E.Dilos
Hallo aus welchem sytem kommt die datei denn ? weil die Datenqualität sagen wirs mal nett, bescheiden ist da kann ich auch mit sync nix mehr retten. Abwikeln geht aber mehr auch nicht mfg Manuel ------------------ Wenn du verlierst, verliere nie den Lerneffekt. (Dalai Lama) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
E.Dilos Mitglied CAD/PDM-Admin
Beiträge: 375 Registriert: 04.04.2012 Solid Edge ST8 KeyShot 8 DBSE R15 ULTIMAKER 2+
|
erstellt am: 24. Mai. 2012 15:07 <-- editieren / zitieren --> Unities abgeben:
Hallo Manuel, ist ne Pro/E Datei.. War eigntlich ein kompletter Zusammenbau im Parasolid-Format. Habe diese Datei in SE eingelesen, alle Bauteile bis auf das Blech gelöscht und dann wieder als Parasolid rausgeschrieben. Gruß E.Dilos Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Manu242 Mitglied CAD Consultant
Beiträge: 38 Registriert: 15.01.2008
|
erstellt am: 24. Mai. 2012 15:16 <-- editieren / zitieren --> Unities abgeben: Nur für E.Dilos
Hi ich hab verschiedene sachen ausprobiert mit unnd ohne reparieren, in sync blech umwandeln und nicht und in part importieren und natürlich mit den ganzen live rule sachen gespielt aber außer abwickeln geht da nix komisch ist das SE mit oder ohne reparieren immer 10 fehler bei der geometrieprüfung anzeigt sollte es denoch irgentwie gehen, lasse ich mich gerne eines besseren belehren mfg Manuel Frage ist die Blechstärke von 2,39mm korrekt ??? ------------------ Wenn du verlierst, verliere nie den Lerneffekt. (Dalai Lama) [Diese Nachricht wurde von Manu242 am 24. Mai. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Manu242 Mitglied CAD Consultant
Beiträge: 38 Registriert: 15.01.2008 Win 7 X32 Intel Core2Duo 2x2,8 Ghz 4Gb Ram Quadro FX 2700M Solid Edge ST5
|
erstellt am: 24. Mai. 2012 15:21 <-- editieren / zitieren --> Unities abgeben: Nur für E.Dilos
Mir fällt da noch was ein Importier doch mal die parasolid in eine bg, öffne das einzelteil und bearbeite es dann nach ------------------ Wenn du verlierst, verliere nie den Lerneffekt. (Dalai Lama) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Heinrich78 Mitglied Maschinenbautechniker
Beiträge: 386 Registriert: 07.02.2001
|
erstellt am: 24. Mai. 2012 16:01 <-- editieren / zitieren --> Unities abgeben: Nur für E.Dilos

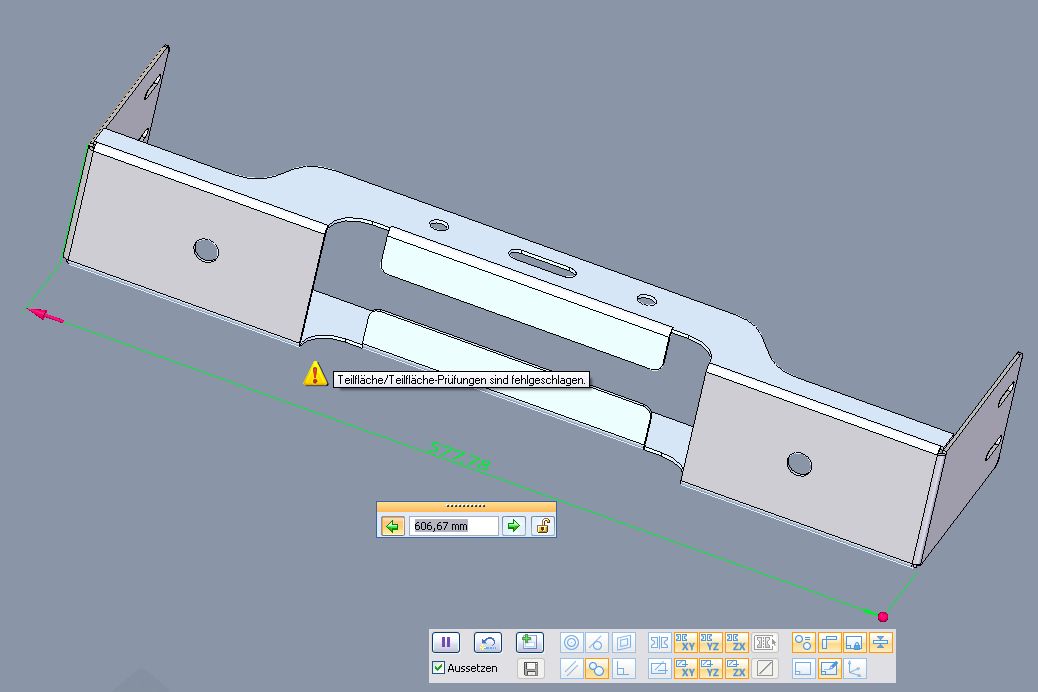

ich weiß nicht was Ihr habt, es geht doch eigentlich ganz leicht Ok hier mal mein Vorgehen: 1. Datei mit .psm Vorlage öffnen. 2. Seitenblech (mit Längsnuten) mit Rahmen markieren (Die vier Flächen der "anderen Seiten" mit STRG+LMT abwählen. 3. Verschieben/Abheben wählen. Die Seitenplatte verschieben. 4. Anwendungsschaltfläche/In Blech umwandeln. 5. "Ecke mit 2 Biegungen schließen" auswählen und die Ecken bearbeiten. Fertig. Allerdings lässt sich das Model nicht sofort ändern. Es kommt zuerst das gelbe Dreieck. Wenn man jetzt das Model etwas dreht, gehts plötzlich. Viel Spaß bei nachvollziehen. Gruß, Heinrich P.S.: Falls es doch nicht geht. Das fertige Blech einfach nochmal in eine .par Vorlage als "Kopie eines Teils" einfügen. Danach funktioniert es bei mir bestens. O.K. nach hundertmaligem editieren nun jpg. und par drin. [Diese Nachricht wurde von Heinrich78 am 24. Mai. 2012 editiert.] [Diese Nachricht wurde von Heinrich78 am 24. Mai. 2012 editiert.] [Diese Nachricht wurde von Heinrich78 am 24. Mai. 2012 editiert.] [Diese Nachricht wurde von Heinrich78 am 24. Mai. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Manu242 Mitglied CAD Consultant
Beiträge: 38 Registriert: 15.01.2008 Win 7 X32 Intel Core2Duo 2x2,8 Ghz 4Gb Ram Quadro FX 2700M Solid Edge ST5
|
erstellt am: 24. Mai. 2012 16:11 <-- editieren / zitieren --> Unities abgeben: Nur für E.Dilos
Hallo Heinrich ich hab dein Bild gesehen und so wie ich das sehe scheint mir das ein ST4 fehler zu sein da du laut deiner Signatur noch ST3 einsetzt und es bei dir geht @E.Dilos geht es bei dir ??? mfg Manuel ------------------ Wenn du verlierst, verliere nie den Lerneffekt. (Dalai Lama) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Heinrich78 Mitglied Maschinenbautechniker
Beiträge: 386 Registriert: 07.02.2001
|
erstellt am: 24. Mai. 2012 16:17 <-- editieren / zitieren --> Unities abgeben: Nur für E.Dilos
|
Manu242 Mitglied CAD Consultant
Beiträge: 38 Registriert: 15.01.2008 Win 7 X32 Intel Core2Duo 2x2,8 Ghz 4Gb Ram Quadro FX 2700M Solid Edge ST5
|
erstellt am: 24. Mai. 2012 16:38 <-- editieren / zitieren --> Unities abgeben: Nur für E.Dilos
Hallo Heinrich mit deiner datei geht es ohne probleme hab gerade nochmal die xt eingelesen und es geht nicht also auf jeden fall ST4 fehler bleibt nur auf MP6 warten schade E.Dilos benutzt ja die gleiche version wie ich mfg Manuel ------------------ Wenn du verlierst, verliere nie den Lerneffekt. (Dalai Lama) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
E.Dilos Mitglied CAD/PDM-Admin
Beiträge: 375 Registriert: 04.04.2012 Solid Edge ST8 KeyShot 8 DBSE R15 ULTIMAKER 2+
|
erstellt am: 25. Mai. 2012 08:06 <-- editieren / zitieren --> Unities abgeben:
Hallo Heinrich, wie Manuel schon sagte.. mit deiner Datei kann ich problemlos das Blech mit Synchronous bearbeiten. Bei der Parasolid Datei komme ich nach wie vor nicht weiter. Anscheinend hat sich da wirklich wiedermal ein Bug in ST4 eingeschlichen?! Vielen Dank für eure Hilfe E.Dilos Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
WZI Mitglied
Beiträge: 114 Registriert: 17.04.2002
|
erstellt am: 25. Mai. 2012 10:36 <-- editieren / zitieren --> Unities abgeben: Nur für E.Dilos
|
wolha Moderator CAD - Consultant
Beiträge: 5563 Registriert: 30.01.2002 Win 10 Pro Solid Edge 2023 CAMWorks Primus PDM FEMAP Dynamic Designer Teamcenter
|
erstellt am: 25. Mai. 2012 11:39 <-- editieren / zitieren --> Unities abgeben: Nur für E.Dilos
Hallo Leute, hier ein Lösungsvorschlag für die ST4:

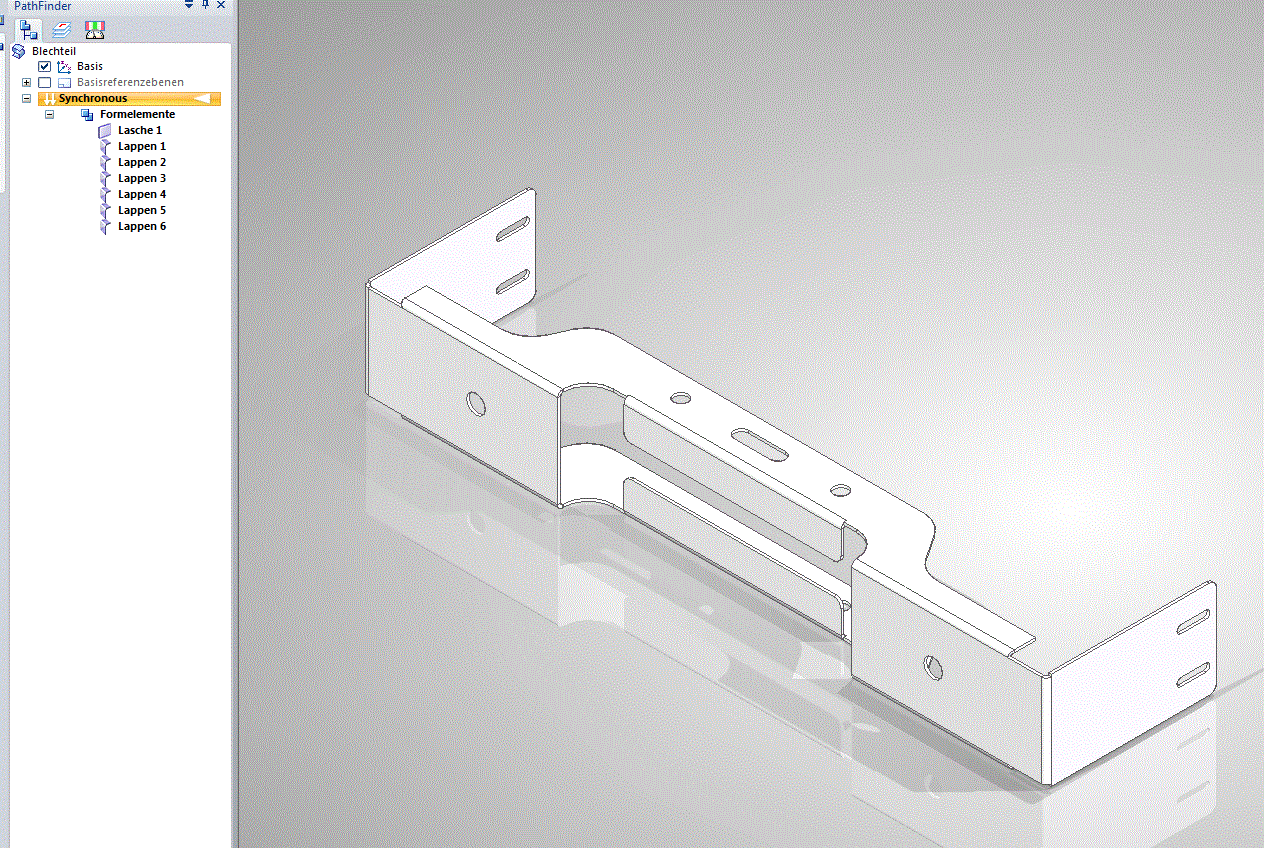

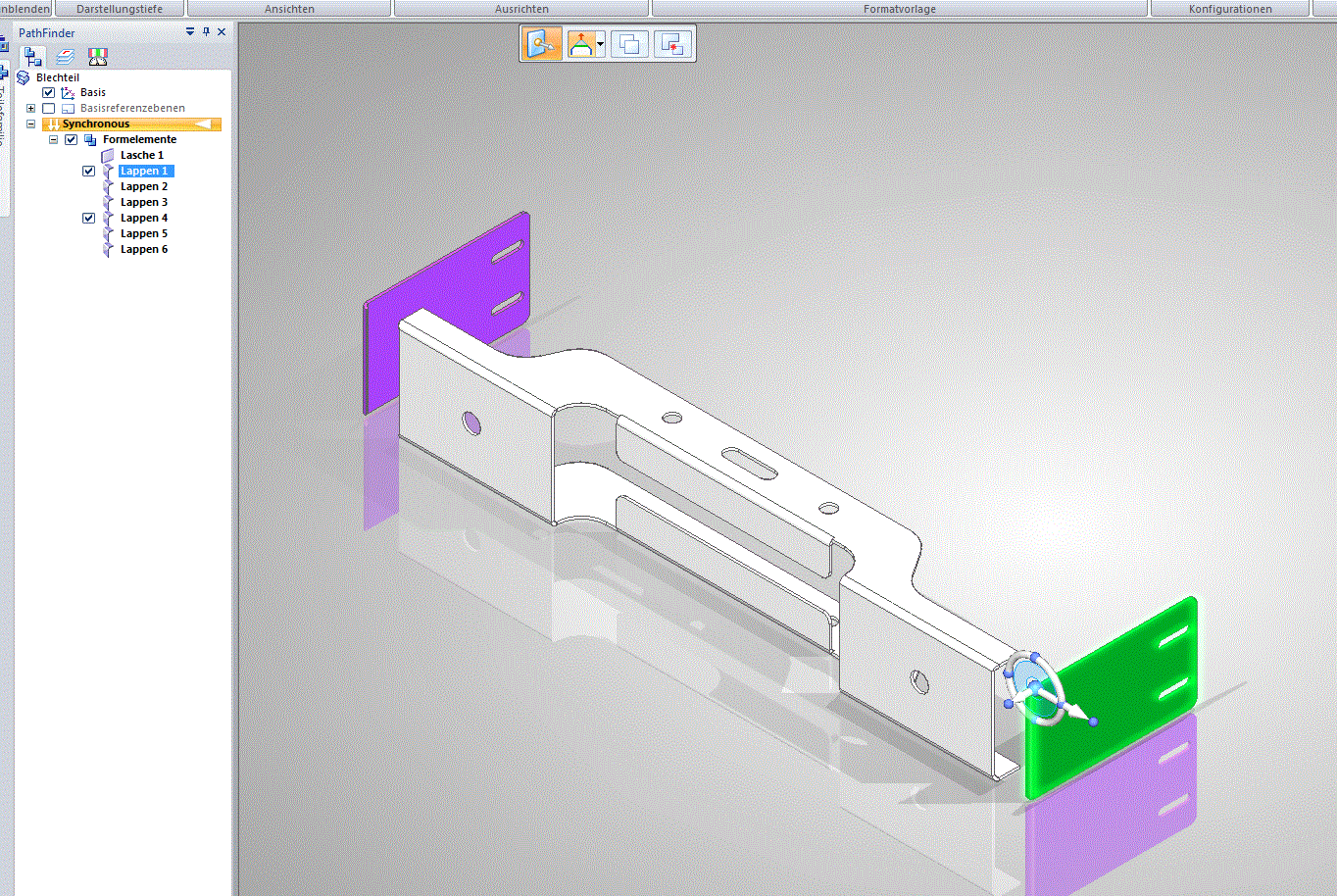

Datei als synchronen PSM einlesen/öffnen/umwandeln. Damit werden eine Lasche und 6 Lappen erzeugt. Die beiden Endlappen (bei mir Lappen 1 und Lappen 4) anwählen und abhängen. Diese abgehängten Lappen dann um beliebigen Wert nach aussen verschieben, Achtung Liverule koplanar ausgeschalten haben (Bild a) Beiden nun wieder anhängen (Bild b) Ecken schließen und Aussenmaß erzeugen. Dieses kann nun beliebig geändert werden (Bild c) mfg Wolfgang
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wolha Moderator CAD - Consultant
Beiträge: 5563 Registriert: 30.01.2002 Win 10 Pro Solid Edge 2023 CAMWorks Primus PDM FEMAP Dynamic Designer Teamcenter
|
erstellt am: 25. Mai. 2012 11:43 <-- editieren / zitieren --> Unities abgeben: Nur für E.Dilos
Hallo Leute, Ergänzung zum vorigen Beitrag:
Verschiebt Ihr den ersten abgehängten Lappen nicht um einen "beliebigen" Wert sondern gleich um die gewünschten 2mm, dann erspart Ihr Euch natürlich auch das anschließende Bemaßen und Ändern sondern habt sofort die gewünschte Lösung.
Nach der Änderung und Korrektur (Ecke schließen) lässt sich das Teil ohnehin frei Ändern. mfg Wolfgang
[Diese Nachricht wurde von wolha am 25. Mai. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Heinrich78 Mitglied Maschinenbautechniker
Beiträge: 386 Registriert: 07.02.2001
|
erstellt am: 25. Mai. 2012 13:57 <-- editieren / zitieren --> Unities abgeben: Nur für E.Dilos
Hallo Wolfgang, habe es mit deiner Methode versucht: Auch nach deiner Methode funktioniert es. Aber auch erst, nachdem ich das fertige PSM in eine PAR als "Kopie eines Teils" eingefügt habe. Bitte beachtet, dass es beim importiertieren der Teilekopie in eine PSM NICHT funktioniert. Gruß, Heinrich
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
WZI Mitglied
Beiträge: 114 Registriert: 17.04.2002
|
erstellt am: 25. Mai. 2012 14:12 <-- editieren / zitieren --> Unities abgeben: Nur für E.Dilos
|
wolha Moderator CAD - Consultant
Beiträge: 5563 Registriert: 30.01.2002 Win 10 Pro Solid Edge 2023 CAMWorks Primus PDM FEMAP Dynamic Designer Teamcenter
|
erstellt am: 25. Mai. 2012 14:50 <-- editieren / zitieren --> Unities abgeben: Nur für E.Dilos
Hallo Heinrich, es klappt bei sofortigem Import in eine PSM. Nur eben Anwendungsknopf - Umwandel in Blech - Basisfläche wählen und fertig. Rest wie oben angeführt. Somit ist der einzige "Problempunkt" bei diesem Import das Abhängen der beiden äußeren Lappen. Und das kommt IMHO eher von der Art der Eckenbehandlung. Ich habe das Gefühl, hier durchdringen sich die Volumina fast ein wenig. mfg Wolfgang
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Heinrich78 Mitglied Maschinenbautechniker
Beiträge: 386 Registriert: 07.02.2001
|
erstellt am: 25. Mai. 2012 15:22 <-- editieren / zitieren --> Unities abgeben: Nur für E.Dilos
Hallo zusammen, wenn ich mit Blech oder in PSM arbeite habe ich das Problem, dass ich die Lappen nicht mehr verschieben kann nachdem ich diese wieder angehängt habe. Auch dach Ecke schließen geht es nicht. An dieser Stelle sollten die Probleme mit dem Verschnitt ja weg sein. Erst wenn ich das Teil in PAR mit "Kopie eines Teils" einfüge, kann ich es wieder synchron bearbeiten. Gruß, Heinrich
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wolha Moderator CAD - Consultant
Beiträge: 5563 Registriert: 30.01.2002 Win 10 Pro Solid Edge 2023 CAMWorks Primus PDM FEMAP Dynamic Designer Teamcenter
|
erstellt am: 25. Mai. 2012 15:24 <-- editieren / zitieren --> Unities abgeben: Nur für E.Dilos
|
wolha Moderator CAD - Consultant
Beiträge: 5563 Registriert: 30.01.2002 Win 10 Pro Solid Edge 2023 CAMWorks Primus PDM FEMAP Dynamic Designer Teamcenter
|
erstellt am: 25. Mai. 2012 15:26 <-- editieren / zitieren --> Unities abgeben: Nur für E.Dilos
|
Heinrich78 Mitglied Maschinenbautechniker
Beiträge: 386 Registriert: 07.02.2001
|
erstellt am: 25. Mai. 2012 15:53 <-- editieren / zitieren --> Unities abgeben: Nur für E.Dilos
|
