  Bemaßung konzentrischer Kreise

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für SolidEdge

Solid Edge 2024 - Neuigkeiten im Mechanical Design und bei den Add-ons, ein Webinar am 13.12.2024
Autor Thema:  Bemaßung konzentrischer Kreise (1666 mal gelesen)
debUGneed
Ehrenmitglied
Ingenieurbüro für Maschinenbau


Sehen Sie sich das Profil von debUGneed an!   Senden Sie eine Private Message an debUGneed  Schreiben Sie einen Gästebucheintrag für debUGneed

Beiträge: 1816
Registriert: 22.02.2006

SolidEdge ST9

erstellt am: 17. Mai. 2011 17:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo!
Weiß jemand, ob/wie man konznetrische Kreise bemaßen kann?
Nicht die Mittelpunkte, sondern die Kreise.

Beispiel:
Großes Rohr, mit Unterbrechung auf dem Blatt dargestellt und mit Unterbrechung im Durchmesser bemaßt. Die Wandstärke soll an den Maßpfeil der Innendurchmesser- Bemaßung angehängt werden.

Geht das?

Danke!

Gruß,

Martin

------------------
Martin Millinger MartinM-Design
Lerntechnik- Schulungen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

N.Lesch
Ehrenmitglied V.I.P. h.c.
Dipl. Ing.


Sehen Sie sich das Profil von N.Lesch an!   Senden Sie eine Private Message an N.Lesch  Schreiben Sie einen Gästebucheintrag für N.Lesch

Beiträge: 5182
Registriert: 05.12.2005

V 20

erstellt am: 17. Mai. 2011 18:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für debUGneed 10 Unities + Antwort hilfreich

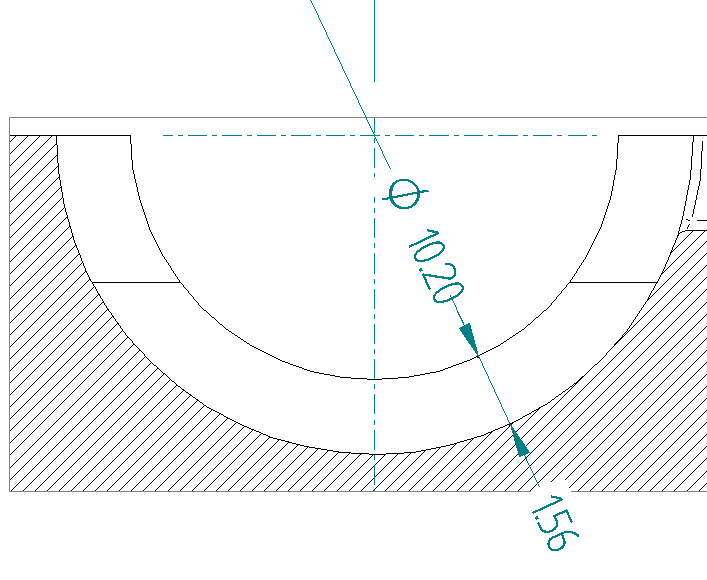

Unter "in Ansicht Zeichnen" eine Linie und 2 Punkte, dann funktioniert es.

Siehe Bild.

------------------
Klaus           Solid Edge V 20 SP15
Konstruktion mit Kunststoff

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
