Hot News:

Mit Unterstützung durch:

  Foren auf CAD.de (alle Foren)
  Solid Edge
  Bohrung im Rotationsteil

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für SolidEdge

Solid Edge Simulation | Linear-statische Berechnungen in der mechanischen Konstruktion, ein Webinar am 18.12.2024
Autor Thema:  Bohrung im Rotationsteil (2648 mal gelesen)
SolidWorker84
Mitglied
Technischer Zeichner


Sehen Sie sich das Profil von SolidWorker84 an!   Senden Sie eine Private Message an SolidWorker84  Schreiben Sie einen Gästebucheintrag für SolidWorker84

Beiträge: 42
Registriert: 03.03.2011

MfG
SolidWorker

erstellt am: 13. Apr. 2011 16:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo zusamm,

Ich hab ein Problem:
Ich möchte in einem Rotationsteil auf der einen Seite eine Bohrung mit Ø2,3 und auf der Gegenseite eine Bohrung mit Ø1,5 reinmachen.
Danach möchte ich diese beiden Bohrungen als kreisförmiges Muster ringsrum ums Rotationsteil.
Wie funkts?

------------------
MfG
SolidWorker84

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

SolidWorker84
Mitglied
Technischer Zeichner


Sehen Sie sich das Profil von SolidWorker84 an!   Senden Sie eine Private Message an SolidWorker84  Schreiben Sie einen Gästebucheintrag für SolidWorker84

Beiträge: 42
Registriert: 03.03.2011

MfG
SolidWorker

erstellt am: 13. Apr. 2011 16:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

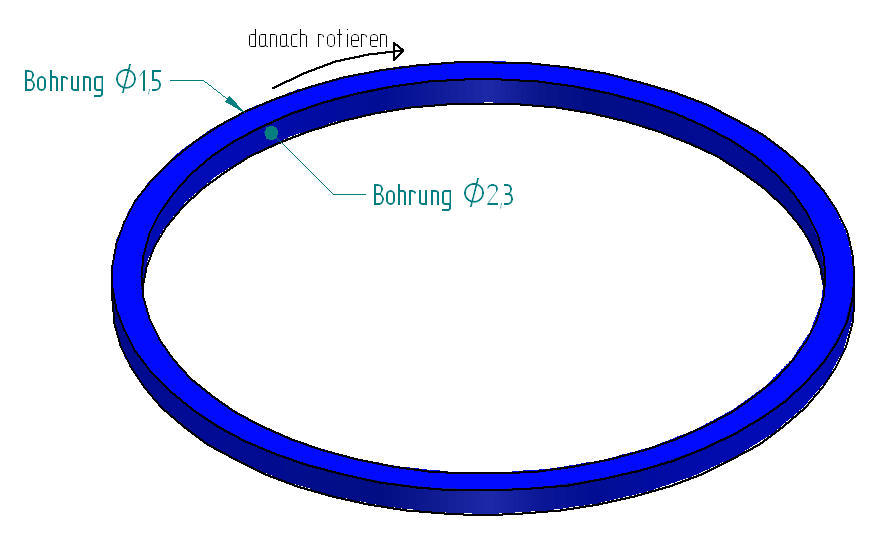

Wie folgt möchte ich vorgehen...

------------------
MfG
SolidWorker84

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kaetho
Mitglied
dipl. Masch.Ing. HTL


Sehen Sie sich das Profil von kaetho an!   Senden Sie eine Private Message an kaetho  Schreiben Sie einen Gästebucheintrag für kaetho

Beiträge: 815
Registriert: 16.11.2005

HP Z240, Windows10 pro/x64
Intel Core i7-7700
NVIDIA Quadro P2000
32GB RAM
512GB SSD m.2 (Systemplatte)
SE2020

erstellt am: 13. Apr. 2011 16:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für SolidWorker84 10 Unities + Antwort hilfreich

Hi,

fehlt ja nur noch "mustern im Kreis"
ich würde:
- Ring machen, auf Ebene XY, beidseitiges aufdicken
- Bohrung auf Ebene XZ mit Rotationsausschnitt
- Rotationsauschnitt mustern (auf Ebene XY)

frohes Gelingen

Gruss, Thomas

------------------
-----
SE ST3, MP3

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Dragonbeat
Ehrenmitglied
CAD care


Sehen Sie sich das Profil von Dragonbeat an!   Senden Sie eine Private Message an Dragonbeat  Schreiben Sie einen Gästebucheintrag für Dragonbeat

Beiträge: 1604
Registriert: 24.03.2006

Solid Edge ST2019 MP4
Smap3D / Partfinder Advanced V9.6
AutoCAD LT 2019
Blender 2.78
Intel Core i7 6700k @ 4,00 GHz
32 GB Ram
NVIDIA GeForce GTX 1080
Windows 10 64bit

erstellt am: 13. Apr. 2011 16:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für SolidWorker84 10 Unities + Antwort hilfreich


musterCADde.zip


So vielleicht? Datei ist V20.

------------------
Gruß
René

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Rüben-Rudi
Ehrenmitglied V.I.P. h.c.
Landwirt, Konstrukteur


Sehen Sie sich das Profil von Rüben-Rudi an!   Senden Sie eine Private Message an Rüben-Rudi  Schreiben Sie einen Gästebucheintrag für Rüben-Rudi

Beiträge: 3002
Registriert: 06.12.2002

SE ST7 MP5

erstellt am: 13. Apr. 2011 19:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für SolidWorker84 10 Unities + Antwort hilfreich

Rotationsteil erstellen
StufenBohrung auf Parallelebene, am inneren Ring festlegen
abschließen
Rotationsmuster und Fertig

Dauert 3 Min .... was klappt nicht?

Gruß

Bernd

------------------
Was der Bauer nicht kennt, das isst er nicht!
Würde der Städter wissen was er isst,
er würde Bauer werden!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Markus Gras
Moderator
Solid Edge AE


Sehen Sie sich das Profil von Markus Gras an!   Senden Sie eine Private Message an Markus Gras  Schreiben Sie einen Gästebucheintrag für Markus Gras

Beiträge: 4690
Registriert: 20.07.2000

Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.

erstellt am: 13. Apr. 2011 20:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für SolidWorker84 10 Unities + Antwort hilfreich

Als Ebenenfunktion käme evtl. die Tangentenebene in Frage.

------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Dragonbeat
Ehrenmitglied
CAD care


Sehen Sie sich das Profil von Dragonbeat an!   Senden Sie eine Private Message an Dragonbeat  Schreiben Sie einen Gästebucheintrag für Dragonbeat

Beiträge: 1604
Registriert: 24.03.2006

Solid Edge ST2019 MP4
Smap3D / Partfinder Advanced V9.6
AutoCAD LT 2019
Blender 2.78
Intel Core i7 6700k @ 4,00 GHz
32 GB Ram
NVIDIA GeForce GTX 1080
Windows 10 64bit

erstellt am: 14. Apr. 2011 07:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für SolidWorker84 10 Unities + Antwort hilfreich

Jo, so wie ich es in dem Teil, das ich angehängt hatte gemacht habe

------------------
Gruß
René

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige.:

Anzeige: (Infos zum Werbeplatz >>)

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen

nächster neuerer Beitrag | nächster älterer Beitrag
Antwort erstellen


Diesen Beitrag mit Lesezeichen versehen ... | Nach anderen Beiträgen suchen | CAD.de-Newsletter

Administrative Optionen: Beitrag schliessen | Archivieren/Bewegen | Beitrag melden!

Fragen und Anregungen: Kritik-Forum | Neues aus der Community: Community-Forum

(c)2024 CAD.de | Impressum | Datenschutz
