Autor Thema:  Ausrichtung in Baugruppe (ST2) (5878 mal gelesen)
Ex-Mitglied
Stahlformer
Mitglied



Sehen Sie sich das Profil von Stahlformer an!   Senden Sie eine Private Message an Stahlformer  Schreiben Sie einen Gästebucheintrag für Stahlformer

Beiträge: 585
Registriert: 03.09.2008

SE2022 / WIN10Pro64
i5-9600K
P2000
32GB Ram

erstellt am: 30. Nov. 2010 09:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für feedback 10 Unities + Antwort hilfreich

Versuch es mal mit den Flächen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anwender36396
Mitglied
Maschinenbautechnikerin


Sehen Sie sich das Profil von Anwender36396 an!   Senden Sie eine Private Message an Anwender36396  Schreiben Sie einen Gästebucheintrag für Anwender36396

Beiträge: 137
Registriert: 04.12.2006

erstellt am: 30. Nov. 2010 10:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für feedback 10 Unities + Antwort hilfreich

Hallo feedback,

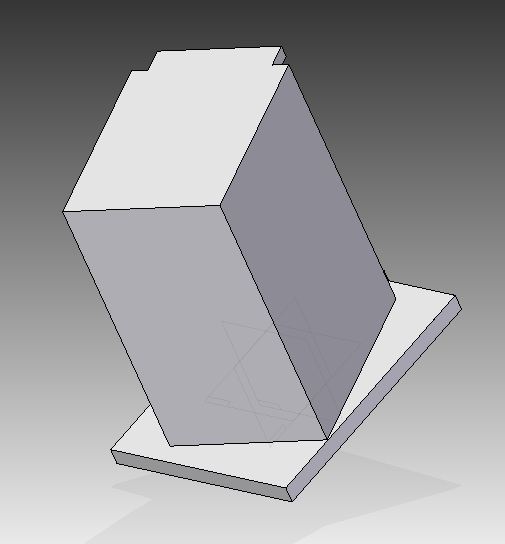

"Über die Komponentenmontage mache ich folgende Schritte manuell:
- Aufsetzen: Würfelunterseite an klicken, Plattenoberseite -> Quader liegt auf
- Axial: Zylinderfläche der Bohrung im Quader anklicken, dann die der Platte -> Konzentrische Lage

Jetzt lässt sich das Bauteil also nur noch drehen..."
---------------------
Jetzt kannst Du mit der Beziehung Winkel weiterarbeiten.
- Komponentenmontage: Winkel
- Zielelement (Fläche an Würfel) wählen, dann Ausgangselement (parallele Fläche an Platte) wählen, anschließend Ebene, auf der die Bemaßung liegen wird (Fläche auf Würfel oder Platte welche senkrecht zu den zuvor gewählten Flächen ist) wählen.
- Jetzt wird eine winklige Beziehung erstellt, bei welcher du nun im unteren Bereich des PathFinders angezeigt bekommst und Du nun manuell ändern kannst.

Ich hoffe Du kannst das mit meiner Erklärung nachvollziehen, falls nicht einfach nochmal nachfragen.


Gruß

Heike

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Martin Nofer
Mitglied
Techniker


Sehen Sie sich das Profil von Martin Nofer an!   Senden Sie eine Private Message an Martin Nofer  Schreiben Sie einen Gästebucheintrag für Martin Nofer

Beiträge: 278
Registriert: 21.04.2006

SE ST7 MP4, Win7, Intel i7, 16GB RAM, Nvidia Quadro K2100M

erstellt am: 30. Nov. 2010 10:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für feedback 10 Unities + Antwort hilfreich

Hallo feedback,

ich gehe mal davon aus , daß Du die Seiten der beiden Teile nur parallel ausgerichtet haben willst. Nimm als 3. Beziehung Ausrichten und stell die Option auf variablen Offset; dann funktionierts.

------------------
Gruß

Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ex-Mitglied

Ex-Mitglied

erstellt am: 30. Nov. 2010 11:27    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Du wählst das Teil aus welches Du fixieren willst und klickst auf "Fixpunkt" (Symbol ist bei den BG-Beziehungen eine blaue Raute mit einem Strich darüber)


------------------
Gruß

rafi

[Diese Nachricht wurde von rafi am 30. Nov. 2010 editiert.]

Ex-Mitglied
Martin Nofer
Mitglied
Techniker


Sehen Sie sich das Profil von Martin Nofer an!   Senden Sie eine Private Message an Martin Nofer  Schreiben Sie einen Gästebucheintrag für Martin Nofer

Beiträge: 278
Registriert: 21.04.2006

SE ST7 MP4, Win7, Intel i7, 16GB RAM, Nvidia Quadro K2100M

erstellt am: 30. Nov. 2010 14:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für feedback 10 Unities + Antwort hilfreich

Nimm anstatt der Komponentenmontage den Auswahlpfeil, markier dein 1. Teil, dann sollte auch die Beziehung Fixpunkt verfügbar sein.

------------------
Gruß

Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arne Peters
Ehrenmitglied V.I.P. h.c.
CAD Dokumentation / Training / Programmierung / Datenbanken


Sehen Sie sich das Profil von Arne Peters an!   Senden Sie eine Private Message an Arne Peters  Schreiben Sie einen Gästebucheintrag für Arne Peters

Beiträge: 7321
Registriert: 05.2002.24

Solid Edge Seminarunterlagen
Training, Beratung, Programmierung

erstellt am: 30. Nov. 2010 14:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für feedback 10 Unities + Antwort hilfreich

Was heißt "hat anscheinend.."?
Das kann man doch wenn das Teil markiert ist unten im PathFinder sehen, was für Beziehungen definiert sind.

Dann ist wohl bei der Komponetne ziehen-Funkttion die Option "Fixierte Teile lokalisieren" aktiv.

------------------
Arne

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Martin Nofer
Mitglied
Techniker


Sehen Sie sich das Profil von Martin Nofer an!   Senden Sie eine Private Message an Martin Nofer  Schreiben Sie einen Gästebucheintrag für Martin Nofer

Beiträge: 278
Registriert: 21.04.2006

SE ST7 MP4, Win7, Intel i7, 16GB RAM, Nvidia Quadro K2100M

erstellt am: 30. Nov. 2010 14:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für feedback 10 Unities + Antwort hilfreich

Hi Arne,
ich denke, das Problem ist, daß mit der Komponentenmontage keine Fixpunkt-Beziehung gesetzt werden kann. Insofern ist dann natürlich alles beweglich.

------------------
Gruß

Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arne Peters
Ehrenmitglied V.I.P. h.c.
CAD Dokumentation / Training / Programmierung / Datenbanken


Sehen Sie sich das Profil von Arne Peters an!   Senden Sie eine Private Message an Arne Peters  Schreiben Sie einen Gästebucheintrag für Arne Peters

Beiträge: 7321
Registriert: 05.2002.24

Solid Edge Seminarunterlagen
Training, Beratung, Programmierung

erstellt am: 30. Nov. 2010 14:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für feedback 10 Unities + Antwort hilfreich

Moin Martin,

Das ist möglich. Die Platte wurde laut Beschreibung als erstes Teil geladen. Damit sollte sie fixiert sein.

Auch wäre es im Pathfinder ja am Symbol zu erkennen, ob die Platte vollständig positioniert ist.

------------------
Arne

[Diese Nachricht wurde von Arne Peters am 30. Nov. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP



Technischer Produktdesigner (m/w/d) Maschinenbau
Technologien auf das nächste Level zu heben, sich Herausforderungen zu stellen und an den Innovationen von morgen zu arbeiten - dafür benötigen wir bei FERCHAU Expert:innen wie dich: als ambitionierte Kolleg:innen, die wie wir Technologien auf die nächste Stufe bringen möchten. Wir realisieren spannende Projekte für namhafte Kunden in allen Technologiebereichen und für alle Branchen und übernehmen Verantwortung für komplexe Entwicklungsprojekte....
Anzeige ansehenKonstruktion, Visualisierung
Hermann_Stegmaier
Mitglied
Techn. Zeichner


Sehen Sie sich das Profil von Hermann_Stegmaier an!   Senden Sie eine Private Message an Hermann_Stegmaier  Schreiben Sie einen Gästebucheintrag für Hermann_Stegmaier

Beiträge: 132
Registriert: 29.01.2002

SE ST9
PFA/Smap 3D 9.6 mit Smap Wrapper

erstellt am: 27. Jan. 2011 12:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für feedback 10 Unities + Antwort hilfreich

Ich kann dich nur zu gut verstehen.
Komme auch von SWXSolidWorks, des SE isch a Glomp, wie wir Schwaben sagen würden.
Z. B. die Möglichkeit 2 Teile über Außenflächen einfach mittig zu positionieren fehlt komplett. Man muss über die Ebenen gehen, welche dann nicht immer mittig sind.
Im Forum wurde mehrfach berichtet, ST3 sei besser und den Kinderkrankheiten entwachsen.
Die Hoffnung stirbt zuletzt...

------------------
Vielen Dank im Voraus!

Hermann
