Autor Thema:  Abstandsbemaßung ST2 (2621 mal gelesen)
feedback
Mitglied


Sehen Sie sich das Profil von feedback an!   Senden Sie eine Private Message an NN87865  Schreiben Sie einen Gästebucheintrag für NN87865

Beiträge: 0
Registriert: 11.11.2008

erstellt am: 28. Okt. 2010 09:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hey ho an alle CAD´ler,

ich hätte ein Frage an die Solid Edge ST2 User, die mir schon fast peinlich ist.

Konstruktionserfahrung hab ich am meisten in SolidWorks, Solid Edge V20 und ein wenig PROE.


Ich wollte mich nun in die ST2 mit Hilfe eines Buches einarbeiten und scheitere Grad am Bemaßen des Mittelpunktabstands von 2 Kreisen.
Ich zeichnete in der Ebene vorne einen Kreis (Mittelpunkt liegt auf dem Schnittpunkt der beiden anderen Ebenen) und extrudierte ihn ansc
hließend zu einem Zylinder. In einer neuen Skizze auf die Ebene vorne definierte ich einen zweiten Kreis (Mittelpunkt liegt rechts neben dem anderen Mittelpunkt auf gleicher Höhe). Über die Abstandsbemaßung wollte ich nun den Mittelpunktabstand einstellen. Jedoch verändert sich der Abstand durch die Eingabe einer Maßzahl nicht. Die neue Maßzahl wird nur unterstrichen.

(Ich konstruierte ein normales DIN Teil, nicht ein Synchronusteil)

Wenn ich es richtig verstehe, bedeutet eine unterstrichene Maßzahl das sie nicht maßstabsgetreu ist.
Jedenfalls hab ich dieses Problem in den anderen CAD Programmen nicht, nur in Solid Edge ST2 :-( .

Wo liegt der Hund begraben? Was übersehe ich hier?


Danke schon im voraus für eure Hilfe.

Lg feedback

[Diese Nachricht wurde von feedback am 28. Okt. 2010 editiert.]

[Diese Nachricht wurde von feedback am 28. Okt. 2010 editiert.]

[Diese Nachricht wurde von feedback am 28. Okt. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolha
Moderator
CAD - Consultant


Sehen Sie sich das Profil von wolha an!   Senden Sie eine Private Message an wolha  Schreiben Sie einen Gästebucheintrag für wolha

Beiträge: 5726
Registriert: 30.01.2002

Win 11 Pro
Solid Edge 2023
CAMWorks
Primus PDM
FEMAP
Dynamic Designer
Teamcenter

erstellt am: 28. Okt. 2010 10:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für feedback 10 Unities + Antwort hilfreich

Hallo feedback,


ich kann auf die Schnelle nur eine Vermuitung anstellen, aber ich denke:

Dein 2. Kreis ist schon auf eine Art fixiert.
Meistens zBsp. hängt er direkt am Ende der Ebenen.
Ja, das geht in Solid Edge. Referenzebenen bilden ebensolche Eigenpunkte wie alle anderen Objekte. Du könntest dies erkennen, indem Du - bevor Du noch ein Maß erzeugst - unter dem Reiter Prüfen - die BEziehungsfarben aktivierst. Dadurch zeigt Dir SE Elemente Deiner Skizze, die vollständig definiert sind, in einer anderen Farbe (default = schwarz) an al ssolche die noch beweglich sind (default = blau). Ist dies der Fall dann ist alles klar. Die Verbindungsbeziehung am Mittelpunkt löschen und fertig bemaßen.
Achtung: Du willst ja eine Verbindung! Mittelpunkt Kreis soll auf der Achse hängen. Was aber nicht das Selbe ist wie Mittelpunkt ist mit Endpunkt verbunden. Das Maß sollte nun nicht mehr blau sondern rot sein und damit auch veränderlich.

mfg
Wolfgang

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolha
Moderator
CAD - Consultant


Sehen Sie sich das Profil von wolha an!   Senden Sie eine Private Message an wolha  Schreiben Sie einen Gästebucheintrag für wolha

Beiträge: 5726
Registriert: 30.01.2002

Win 11 Pro
Solid Edge 2023
CAMWorks
Primus PDM
FEMAP
Dynamic Designer
Teamcenter

erstellt am: 28. Okt. 2010 10:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für feedback 10 Unities + Antwort hilfreich

Hallo feedback,

anbei noch ein Bild!

mfg
Wolfgang

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Blaufeuer
Mitglied


Sehen Sie sich das Profil von Blaufeuer an!   Senden Sie eine Private Message an Blaufeuer  Schreiben Sie einen Gästebucheintrag für Blaufeuer

Beiträge: 7
Registriert: 24.09.2010

Solid Edge V20, Educational

erstellt am: 28. Okt. 2010 17:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für feedback 10 Unities + Antwort hilfreich

Der rechte Kreis ist auf dem Endpunkt der horizontalen Koordinatenachse festgelegt. Die Beziehung musst du löschen.

Gruß, Christian

------------------
Ministerium fürs äußerste

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arne Peters
Ehrenmitglied V.I.P. h.c.
CAD Dokumentation / Training / Programmierung / Datenbanken


Sehen Sie sich das Profil von Arne Peters an!   Senden Sie eine Private Message an Arne Peters  Schreiben Sie einen Gästebucheintrag für Arne Peters

Beiträge: 7548
Registriert: 05.2002.24

Solid Edge Seminarunterlagen
Training, Beratung, Programmierung

erstellt am: 28. Okt. 2010 19:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für feedback 10 Unities + Antwort hilfreich

Stimmt.
- Kleine Quadrat mit Punkt drin bedeutet "Punkt auf Punkt"
- x bedeutet Punkt auf Element

------------------
Arne

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

feedback
Mitglied


Sehen Sie sich das Profil von feedback an!   Senden Sie eine Private Message an NN87865  Schreiben Sie einen Gästebucheintrag für NN87865

Beiträge: 0
Registriert: 11.11.2008

erstellt am: 29. Okt. 2010 08:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Nur das ich kein Bild gepostet habe

Ich poste euch am Dienstag mal ein jpg von meinem Problem.
Mein rechter Kreis hat nur die Beziehung dass er auf der Ebene liegt die in die Zeichenebene hineingeht. Am Ebenenende befindet er sich nicht. Mit der Maus lässt er sich in horizontaler Richtung frei rumziehen.

Lg feedback

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kmw
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von kmw an!   Senden Sie eine Private Message an kmw  Schreiben Sie einen Gästebucheintrag für kmw

Beiträge: 4447
Registriert: 26.02.2002

Wer lesen kann, versteht was er liest, und danach handelt ist anderen gegenüber klar im Vorteil.
Intel® Core i9-14900k, 64GB DDR5-RAM, nVidia GeForce RTX 4080, MS Windows 11, Solid Edge 2024 SP5, German. ECTR als PLM.
M$ Surface Book, i7-6600@2.81 Ghz, 16Gb, 512 SSD, Win10 creators upd.
Fairphone 4 5G mit Android 11 mit SE-Mobile Viewer ;)

erstellt am: 29. Okt. 2010 08:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für feedback 10 Unities + Antwort hilfreich

Alles korrekt so, wie oben beschrieben, trotzdem noch mein Senf dazu:

Ich hab mir angewöhnt im Zweifelsfall Geometrien bewußt daneben zu setzen, um sie dann mit Beziehungen richtig und sicher zu verbinden.
Grad wenn viele Beziehungen eng beieinander liegen, oder sehr viele Linienelemente hintereinander und kein Mensch richtig blickt, wo was ist (am schlimmmsten sind die Beziehungen, die automatisch knapp daneben liegen, meist sehr schwer zu finden) dann ist die ALT-Taste nützlich, die verhindert, das automatisch Beziehungen gesetzt werden.
Auch die Taste Spielraum anzeigen hilft (Beziehungsassistent).
Was ich auch mache, wenns ganz unübersichtlich wird:
Geometrien selektieren und mit Ctrl-X ausschneiden und mit Ctrl-V zurückpasten.
Dann sind alle Beziehungen weg und können sauber neu gesetzt werden.


[Diese Nachricht wurde von kmw am 29. Okt. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Dukemulle
Mitglied
Techniker Maschinenbau


Sehen Sie sich das Profil von Dukemulle an!   Senden Sie eine Private Message an Dukemulle  Schreiben Sie einen Gästebucheintrag für Dukemulle

Beiträge: 284
Registriert: 02.10.2009

erstellt am: 29. Okt. 2010 09:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für feedback 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von kmw:
Was ich auch mache, wenns ganz unübersichtlich wird:
Geometrien selektieren und mit Ctrl-X ausschneiden und mit Ctrl-V zurückpasten.
Dann sind alle Beziehungen weg und können sauber neu gesetzt werden.

Den Tipp finde ich mal Super. Von mir dafür 10 U's

------------------
Der schlimmste Fehler in diesem Leben ist, ständig zu befürchten, dass man einen macht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

feedback
Mitglied


Sehen Sie sich das Profil von feedback an!   Senden Sie eine Private Message an NN87865  Schreiben Sie einen Gästebucheintrag für NN87865

Beiträge: 0
Registriert: 11.11.2008

erstellt am: 02. Nov. 2010 09:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

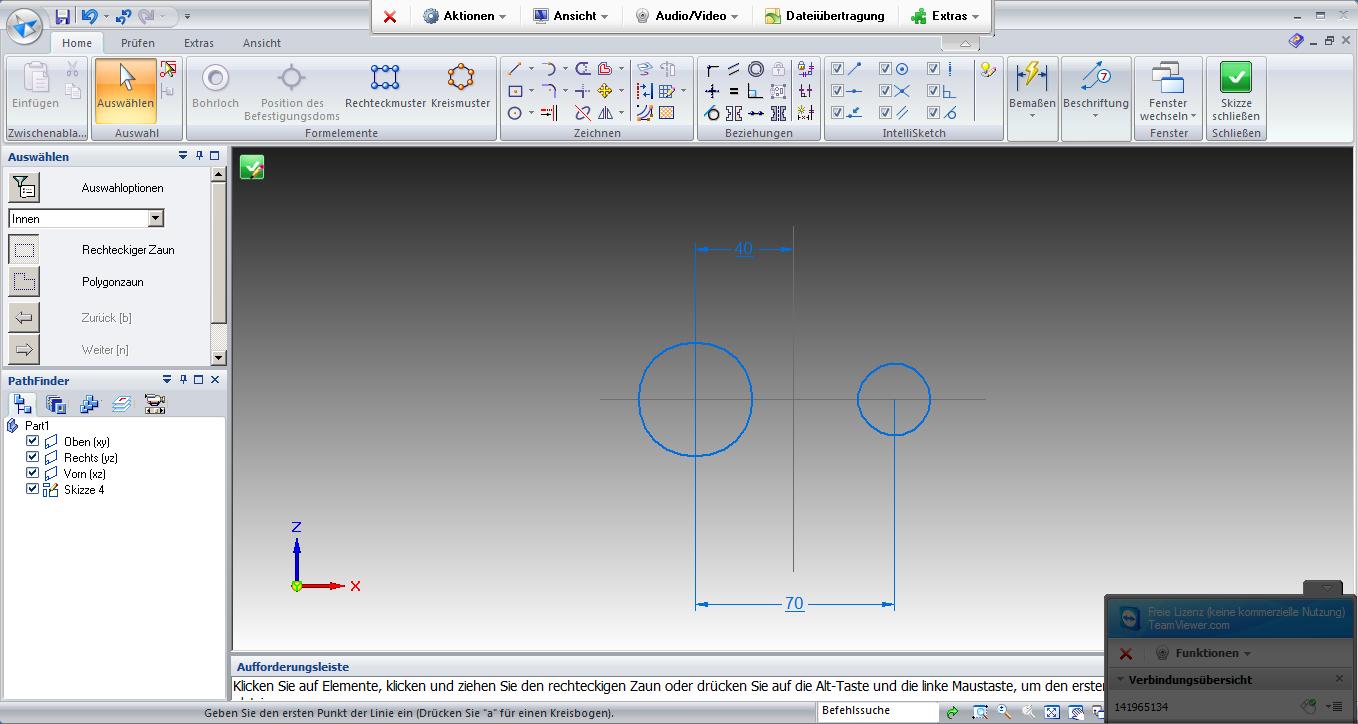

Wie versprochen, der Screenshot.

Die Skizze wurde auf die Ebene vorne gezeichnet.
Der linke Kreis wurde als erster gezeichnet mit dem Mittelpunkt auf der Ebene oben (die hier als horizontaler Strich sichtbar ist). Diesen Kreis wollte ich im Abstand 40 zur Ebene rechts haben (Bemaßung durchgeführt zwischen Mittelpunkt des Kreises und Ebene rechts).

Anschließend hab ich den rechten Kreis gezeichnet und eine Abstandsbemaßung zwischen beiden Mittelpunkten durchgeführt.

Wie schon erwähnt ändert sich der Abstand bei Eingabe der Maßzahlen nicht. Die Maßzahl wird nur unterstrichen. Ich verstehs echt nicht. In SolidWorks hab ich den selben Fall in nicht mal 30 Sekunden gezeichnet und es funktioniert.

Schaut es euch selber an im Anhang.

Lg feedback

[Diese Nachricht wurde von feedback am 02. Nov. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolha
Moderator
CAD - Consultant


Sehen Sie sich das Profil von wolha an!   Senden Sie eine Private Message an wolha  Schreiben Sie einen Gästebucheintrag für wolha

Beiträge: 5726
Registriert: 30.01.2002

Win 11 Pro
Solid Edge 2023
CAMWorks
Primus PDM
FEMAP
Dynamic Designer
Teamcenter

erstellt am: 02. Nov. 2010 09:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für feedback 10 Unities + Antwort hilfreich

Hallo feedback.


OK. schaut so aus, als ob Du auf nicht treibende Bemaßung umgeschalten hast (Schloß nicht gedrückt).
Ändere das und es sollte alls funktionieren.
(Maß wählen und Schloßsymbol aktivieren)

mfg
Wolfgang

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

feedback
Mitglied


Sehen Sie sich das Profil von feedback an!   Senden Sie eine Private Message an NN87865  Schreiben Sie einen Gästebucheintrag für NN87865

Beiträge: 0
Registriert: 11.11.2008

erstellt am: 02. Nov. 2010 10:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

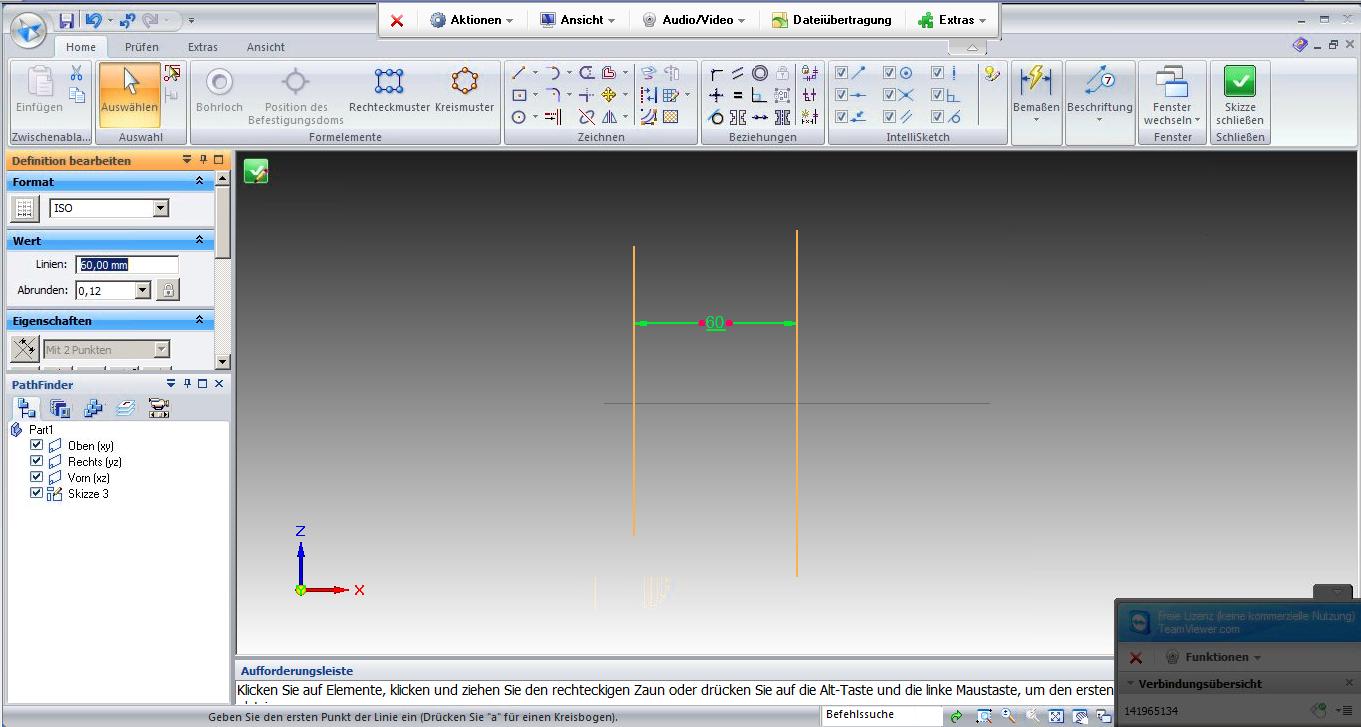

Habs jetzt mal mit einer Gerade getestet die keine Beziehungen aufweist.
Das Schloss ist leider ausgegraut. :-(

Im Anhang das Bild dazu...


Lg feedback

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolha
Moderator
CAD - Consultant


Sehen Sie sich das Profil von wolha an!   Senden Sie eine Private Message an wolha  Schreiben Sie einen Gästebucheintrag für wolha

Beiträge: 5726
Registriert: 30.01.2002

Win 11 Pro
Solid Edge 2023
CAMWorks
Primus PDM
FEMAP
Dynamic Designer
Teamcenter

erstellt am: 02. Nov. 2010 11:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für feedback 10 Unities + Antwort hilfreich

Hallo Feedback,


jetzt sieht man es auch!
Aktiviere doch bitte das "Beibehalten der Beziehungen!" (siehe Bild)
Ohne dem geht gar nichts.

mfg
Wolfgang

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

feedback
Mitglied


Sehen Sie sich das Profil von feedback an!   Senden Sie eine Private Message an NN87865  Schreiben Sie einen Gästebucheintrag für NN87865

Beiträge: 0
Registriert: 11.11.2008

erstellt am: 03. Nov. 2010 10:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

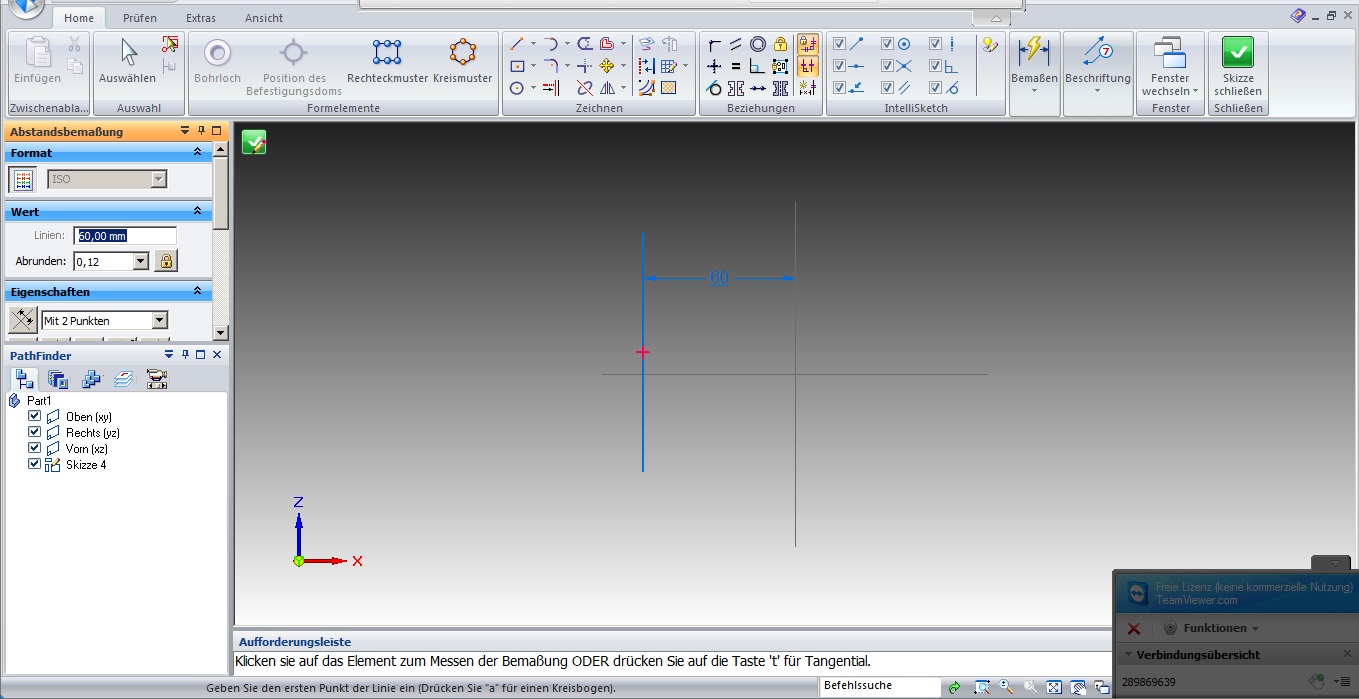

Und nochmal mit "Beibehalten der Beziehungen".

Klappt leider immer noch nicht.


Lg feedback

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kmw
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von kmw an!   Senden Sie eine Private Message an kmw  Schreiben Sie einen Gästebucheintrag für kmw

Beiträge: 4447
Registriert: 26.02.2002

Wer lesen kann, versteht was er liest, und danach handelt ist anderen gegenüber klar im Vorteil.
Intel® Core i9-14900k, 64GB DDR5-RAM, nVidia GeForce RTX 4080, MS Windows 11, Solid Edge 2024 SP5, German. ECTR als PLM.
M$ Surface Book, i7-6600@2.81 Ghz, 16Gb, 512 SSD, Win10 creators upd.
Fairphone 4 5G mit Android 11 mit SE-Mobile Viewer ;)

erstellt am: 03. Nov. 2010 10:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für feedback 10 Unities + Antwort hilfreich

Schalte um von abhängiger Bemassung auf variable Bemassung (Drück das Schloss!).
Dann sollte es gehen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
