Thema: Beziehungsproblematik - Gerade auf Zylinder setzen (1286 mal gelesen)
|
astromarkus Mitglied Werkzeugmacher, Maschinenbauingenieur
Beiträge: 277 Registriert: 20.10.2008 SolidEdge 2019, Insight, Windows 10 (Version 1803), HP Z420 (Intel Xeon E5-1620 @ 3,6 Ghz, 32 GB DDR3-RAM), Quadro P2000 Grafik
|
erstellt am: 12. Jul. 2010 11:14 <-- editieren / zitieren --> Unities abgeben:
|
kmw Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 4399 Registriert: 26.02.2002 Wer lesen kann, versteht was er liest, und danach handelt ist anderen gegenüber klar im Vorteil. Intel® Core i9-14900k, 64GB DDR5-RAM, nVidia GeForce RTX 4080, MS Windows 11, Solid Edge 2024 SP5, German. ECTR als PLM. M$ Surface Book, i7-6600@2.81 Ghz, 16Gb, 512 SSD, Win10 creators upd. Fairphone 4 5G mit Android 11 mit SE-Mobile Viewer ;)
|
erstellt am: 12. Jul. 2010 11:19 <-- editieren / zitieren --> Unities abgeben: Nur für astromarkus
|
jomacoal Mitglied TZ
Beiträge: 47 Registriert: 21.08.2008
|
erstellt am: 12. Jul. 2010 11:25 <-- editieren / zitieren --> Unities abgeben: Nur für astromarkus
|
astromarkus Mitglied Werkzeugmacher, Maschinenbauingenieur
Beiträge: 277 Registriert: 20.10.2008 SolidEdge 2019, Insight, Windows 10 (Version 1803), HP Z420 (Intel Xeon E5-1620 @ 3,6 Ghz, 32 GB DDR3-RAM), Quadro P2000 Grafik
|
erstellt am: 12. Jul. 2010 11:29 <-- editieren / zitieren --> Unities abgeben:

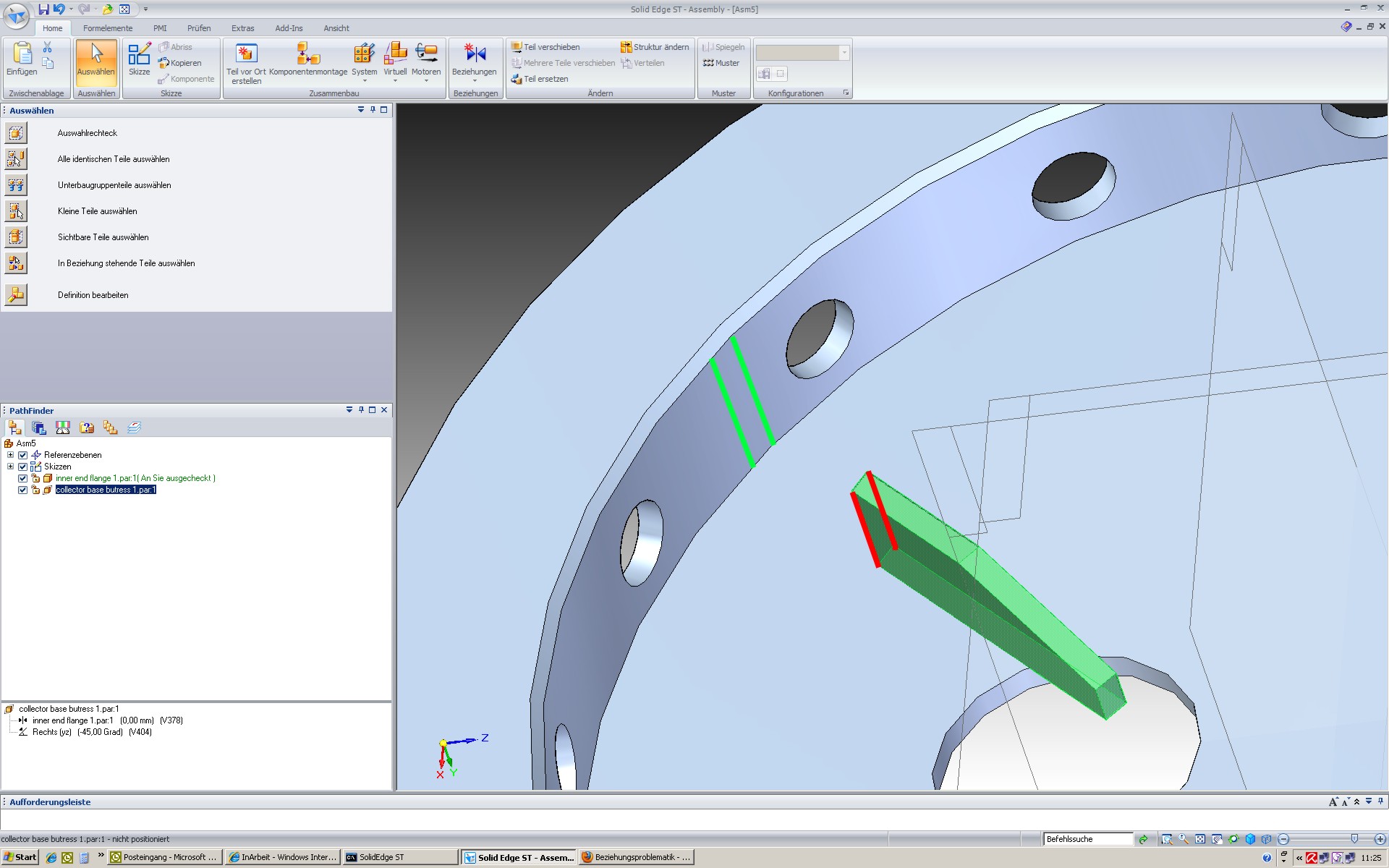

Danke, aber Ich komm trotzdem noch nicht drauf, wie ich das am elegantesten mit Referenzebenen mache. Im anhang mal ein Bild: Die beiden roten Körperkanten sollen auf dem Zylinder liegen, quasi da wo ich die grünen Linien eingezeichnet habe... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Volkmar Trotz Mitglied Dipl. Ing.
Beiträge: 81 Registriert: 01.02.2009 Solid Edge ST2 MP 5 Foundation, Xpres Route
|
erstellt am: 12. Jul. 2010 12:32 <-- editieren / zitieren --> Unities abgeben: Nur für astromarkus
ich mach es immer folgendermassen. In Part Skizze Kreisbogen mit Radius des zu vebindendes Teils machen. Enden des Kreispogens an Ecken verbinden und dann über Axial- Beziehung berbauen. Gruß
Volkmar
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
amg13 Mitglied
Beiträge: 942 Registriert: 20.12.2002 Aktuell: FSC R550 2x Xeon X5450 QuadCore 8GB RAM Nvidia FX4800 Dell Precision M6300 Solid Edge ST3 NX 7.5 Solid Works 2010 Pro/E Das war einmal: HP Workstation >80x SolidEdge V19 (Classic & Foundation) 14x SMAP3D Piping/Partfinder
|
erstellt am: 12. Jul. 2010 14:43 <-- editieren / zitieren --> Unities abgeben: Nur für astromarkus
Hi, da gibts einige Möglichkeiten. Eine einfach ist im Part eine Zylinderfläche modelieren und über diese dann das Teil verbauen. Eine weitere ist über Verbinden. Hier einfach die Kante auswählen dann den Zylinder, der Mittelpunkt wird markiert, jetz muß man nur noch den Radius des Zylinder eingeben und fertig. (Das muß man natürlich für jede dieser kanten machen.) Dies erspart die Hilfskonstruktionen. cya, AMG Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
