  Solid Edge
  Baugruppenformelemente einfärben

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag
Autor Thema:   Baugruppenformelemente einfärben (8054 mal gelesen)
Jörg S.
Mitglied
Maschinenbau-Ingenieur


Sehen Sie sich das Profil von Jörg S. an!   Senden Sie eine Private Message an Jörg S.  Schreiben Sie einen Gästebucheintrag für Jörg S.

Beiträge: 36
Registriert: 21.11.2007

erstellt am: 07. Jan. 2010 07:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo und ein frohes neues Jahr!
Mich würde mal interessieren, ob es in einer Schweißbaugruppe möglich ist, Baugruppenformelemente färbig darzustellen?

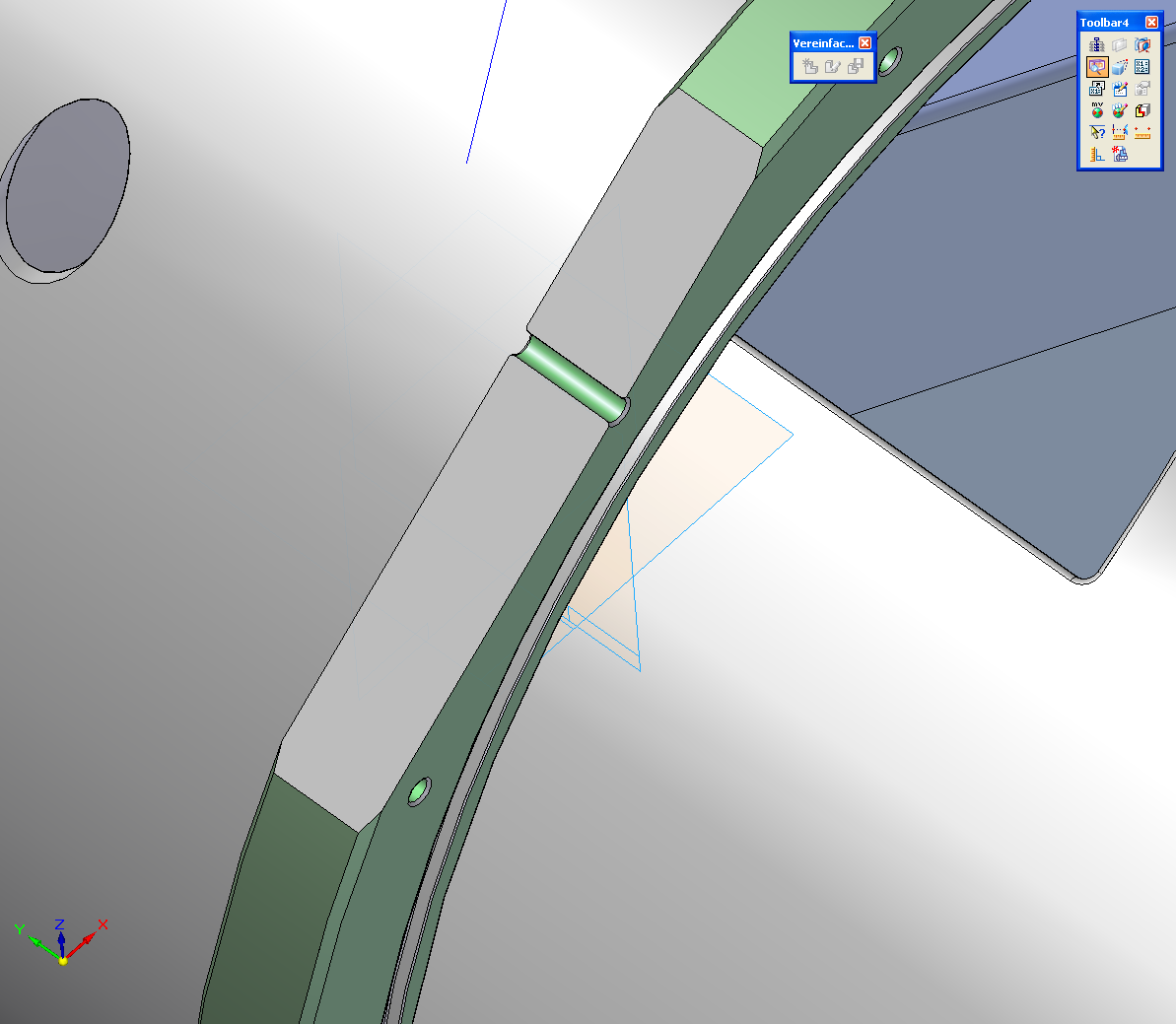

Als Beispiel: in einer Schweißbaugruppe soll eine Oberfläche spanend bearbeitet werden (H=-10mm). Diesen Zustand erzeuge ich in meinem Modell über einen Ausschnitt. Um die bearbeiteten Flächen in meiner Baugruppe besser ersichtlich zu machen (wichtig für die AV), sollen nun alle Fräsflächen blau markiert werden. Leider kann ich über die Formatierungsleiste nur ganze Vorkommnisse einfärben, bzw. Teilflächen im "Rohteil", wo aber die Bearbeitung noch gar nicht existiert!
Ist es irgendwie möglich, das Feature in der ASM (Baugruppenformelement "Ausschnitt") über Einstellungen oder Formatierungen farbig darzustellen???
