Thema: Blechabwicklung Schnecke mit Solid Edge 19 (6303 mal gelesen)
|
christophG
Mitglied
Planung
   Beiträge: 2
Registriert: 12.12.2006
|
erstellt am: 12. Dez. 2006 11:22  <-- editieren / zitieren -->   Unities abgeben:

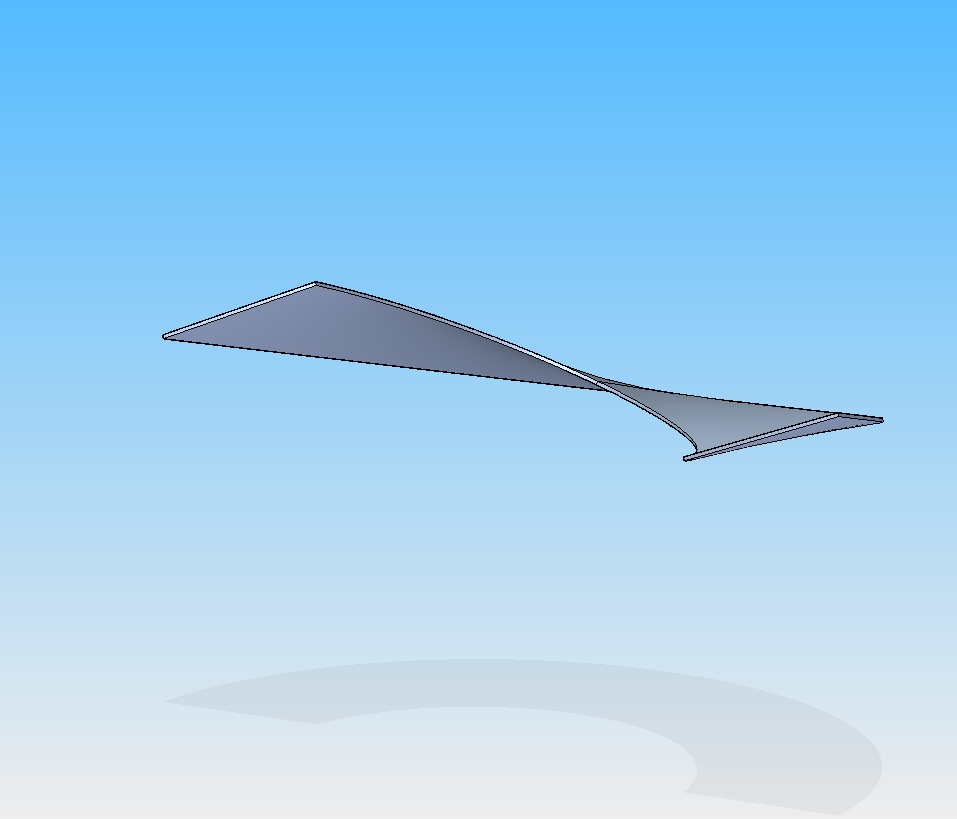

Hilfe !!!! Wer weiß wie man in Solid Edge ein Schneckenblatt abwickeln lassen kann.
Ich habe schon alles probiert, und bei mir kommen immer nur Fehlermeldungen !!! lg Christoph [Diese Nachricht wurde von christophG am 12. Dez. 2006 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus Gras
Moderator
Solid Edge AE

Beiträge: 4602
Registriert: 20.07.2000 Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.
|
erstellt am: 12. Dez. 2006 11:41 <-- editieren / zitieren --> Unities abgeben: Nur für christophG
Hallo Cristoph, leider lässt sich diese Geometrie derzeit in Solid Edge abwickeln.
Es existieren allerdings einige Verbesserungswünsche dahingehend.
Wende Dich bitte an Deinen Solid Edge Partner das er auch für Dich dies als Verbesserungswunsch an UGS weitergibt.
Je mehr da mitmachen desto höher ist die Chance das es bald umgesetzt wird. ------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
modeng
Ehrenmitglied V.I.P. h.c.
Beiträge: 7061
Registriert: 10.12.2003
|
erstellt am: 12. Dez. 2006 11:45 <-- editieren / zitieren --> Unities abgeben: Nur für christophG
|
Martin H
Mitglied
Konstrukteur / Projektleiter
Beiträge: 727
Registriert: 17.03.2005 SE bis V19;
Inventor 2010
|
erstellt am: 12. Dez. 2006 11:52 <-- editieren / zitieren --> Unities abgeben: Nur für christophG
|
RayBan
Mitglied
CAD/PLM-Consultant
Beiträge: 649
Registriert: 04.02.2002
|
erstellt am: 24. Mrz. 2009 16:51 <-- editieren / zitieren --> Unities abgeben: Nur für christophG
Zitat:
Original erstellt von christophG:
Hilfe !!!!Wer weiß wie man in Solid Edge ein Schneckenblatt abwickeln lassen kann.
Ich habe schon alles probiert, und bei mir kommen immer nur Fehlermeldungen !!! lg Christoph [Diese Nachricht wurde von christophG am 12. Dez. 2006 editiert.]
Hallo zusammen, auch wenn die Anfrage ein wenig älter ist, aber es interessiert mich zu diesem Zeitpunkt, ob es inzwischen eine Lösung gibt für o.g. Problem.
Ich bin ja von Natur aus faul und frage mal in diesem Thread, bevor ich einen neuen aufmache. MfG Markus ------------------
Und er sagte noch: "noch nicht klicken"..... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Arne Peters
Ehrenmitglied V.I.P. h.c.
CAD Dokumentation / Training / Programmierung / Datenbanken
Beiträge: 7321
Registriert: 05.2002.24 Solid Edge Seminarunterlagen
Training, Beratung, Programmierung
|
erstellt am: 24. Mrz. 2009 20:41 <-- editieren / zitieren --> Unities abgeben: Nur für christophG
|
Rüben-Rudi
Ehrenmitglied V.I.P. h.c.
Landwirt, Konstrukteur
Beiträge: 3002
Registriert: 06.12.2002 SE ST7 MP5
|
erstellt am: 08. Jun. 2011 09:08 <-- editieren / zitieren --> Unities abgeben: Nur für christophG
Mal wieder nach oben hol ..... Ich möchte ein Transport Band auf eine Welle aufwickeln ..... Wie könnte das mit ST3 gehen? Danke Bernd ------------------
Was der Bauer nicht kennt, das isst er nicht!
Würde der Städter wissen was er isst,
er würde Bauer werden! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
RayBan
Mitglied
CAD/PLM-Consultant
Beiträge: 649
Registriert: 04.02.2002
|
erstellt am: 08. Jun. 2011 11:35 <-- editieren / zitieren --> Unities abgeben: Nur für christophG
|
Rüben-Rudi
Ehrenmitglied V.I.P. h.c.
Landwirt, Konstrukteur
Beiträge: 3002
Registriert: 06.12.2002 SE ST7 MP5
|
erstellt am: 08. Jun. 2011 20:14 <-- editieren / zitieren --> Unities abgeben: Nur für christophG
Hallo Markus, Danke, aber das ist ja "nur eine Schneckenwindung ... im Grunde genommen ein zu groß geratenes Schraubengewinde ..... Ich such eine "plane" Schnecke .... wir wollen ein 2,5 m breites Band (6 mm stark) an einer Rolle befestigen und aufwickeln ..... dazu brauche ich für verschiedene Durchmesser die dann benötigten Windungen (bei gegebener Bandlänge) VG Bernd ------------------
Was der Bauer nicht kennt, das isst er nicht!
Würde der Städter wissen was er isst,
er würde Bauer werden! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
RayBan
Mitglied
CAD/PLM-Consultant
Beiträge: 649
Registriert: 04.02.2002
|
erstellt am: 09. Jun. 2011 10:09 <-- editieren / zitieren --> Unities abgeben: Nur für christophG
Hallo Rudi, dann meinst du eine Spirale...die hat aber mit dem Original-Thread nix zu tun  Ich schau mal ob ich dazu etwas in meinem Fundus finde.. kann aber etwas dauern, da ich beim Kunden bin für die nächsten zwei Tage. Gruß Markus ------------------
Und er sagte noch: "noch nicht klicken"..... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
amg13
Mitglied
Beiträge: 942
Registriert: 20.12.2002 Aktuell:
FSC R550 2x Xeon X5450 QuadCore
8GB RAM
Nvidia FX4800
Dell Precision M6300
Solid Edge ST3
NX 7.5
Solid Works 2010
Pro/E
Das war einmal:
HP Workstation
>80x SolidEdge V19 (Classic & Foundation)
14x SMAP3D Piping/Partfinder
|
erstellt am: 09. Jun. 2011 15:08 <-- editieren / zitieren --> Unities abgeben: Nur für christophG
Hallo, mal ein ganz pragmatischer Ansatz. - Zeichne die Spirale (Schraubenausprägung Steigung 0,001mm)
- Erstell eine Flächenkopie einer Seite
- Elementabfragen (Flächenkopie)
Aus der Fläche kannst ja die Länge berechnen da Du die Breite ja kennst.
- Oder die Länge einer Spiralkante abfragen. Nach ein paar Iterationen hast du die Windungsanzahl. Oder rechne es einfach. cya,
AMG
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
RayBan
Mitglied
CAD/PLM-Consultant
Beiträge: 649
Registriert: 04.02.2002
|
erstellt am: 09. Jun. 2011 15:16 <-- editieren / zitieren --> Unities abgeben: Nur für christophG
Hallo zusammen, ich hab mal etwas "gespielt" und hier ist mal das Ergebnis...einfach mal anschauen und wer Fragen hat einfach melden. Gruß Markus ------------------
Und er sagte noch: "noch nicht klicken"..... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
amg13
Mitglied
Beiträge: 942
Registriert: 20.12.2002 Aktuell:
FSC R550 2x Xeon X5450 QuadCore
8GB RAM
Nvidia FX4800
Dell Precision M6300
Solid Edge ST3
NX 7.5
Solid Works 2010
Pro/E
Das war einmal:
HP Workstation
>80x SolidEdge V19 (Classic & Foundation)
14x SMAP3D Piping/Partfinder
|
erstellt am: 09. Jun. 2011 15:44 <-- editieren / zitieren --> Unities abgeben: Nur für christophG

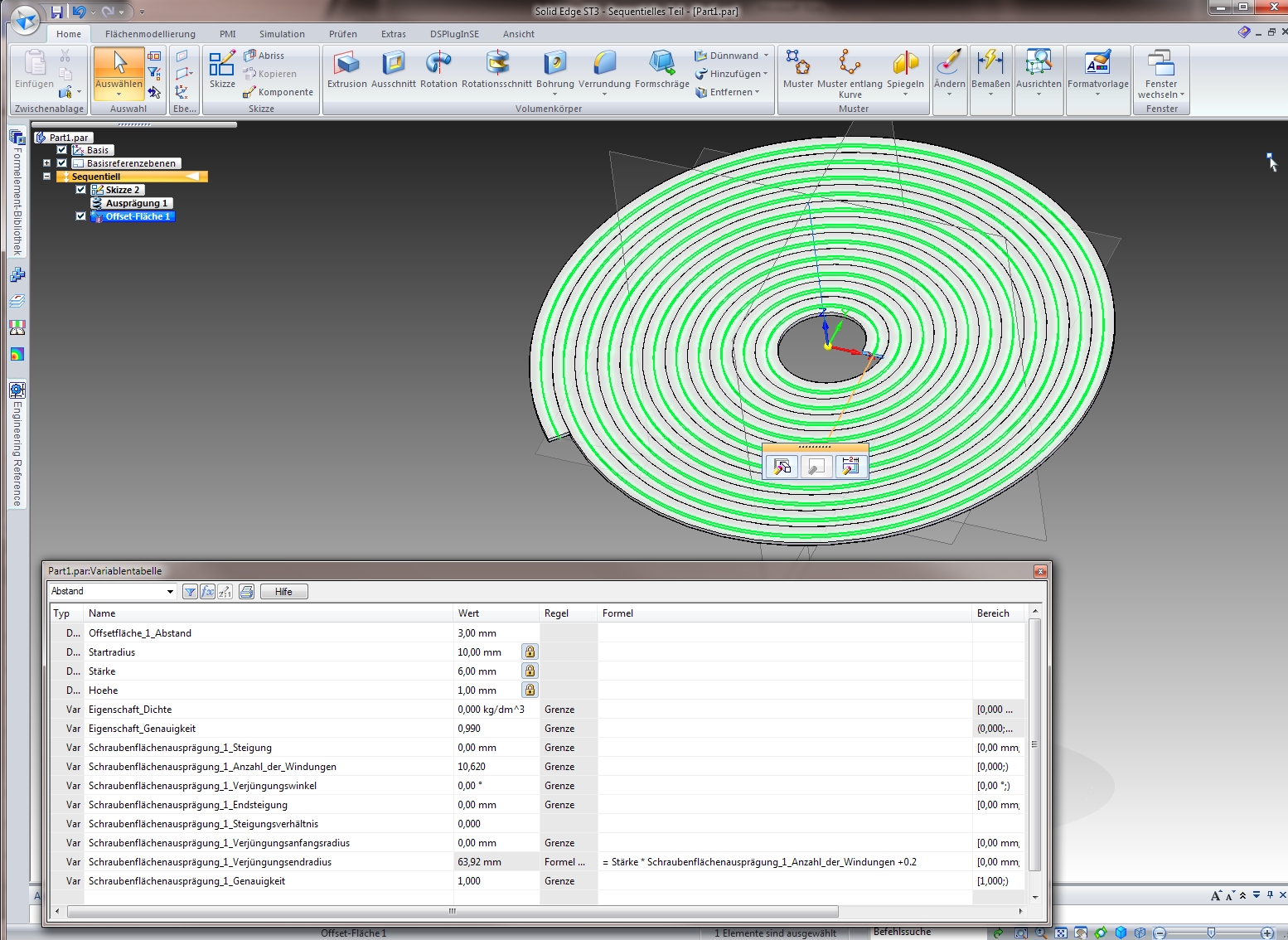

Hallo Markus, etwas viel Aufwand für ne Spirale. :-) Hab hier die Lösung für Bernd's Problem.
Leider hab ich hier nur die Schulversion von SE.
So kann ich mir das Hochladen der Part sparen.
Evtl. hilft der Screenshot weiter.
Oder bei Fragen einfach melden. cya,
AMG
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
RayBan
Mitglied
CAD/PLM-Consultant
Beiträge: 649
Registriert: 04.02.2002
|
erstellt am: 10. Jun. 2011 08:05 <-- editieren / zitieren --> Unities abgeben: Nur für christophG
Zitat:
Original erstellt von amg13:
Hallo Markus,etwas viel Aufwand für ne Spirale. :-)
Hab ja auch nur gesagt, dass ich gespielt habe ....ist nicht schön aber ich kann durch die aufgewickelte Skizze die Länge vorgeben. Ich werd nachher mal versuchen deine Lösung nachzuvollziehen Gruß Markus ------------------
Und er sagte noch: "noch nicht klicken"..... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
RayBan
Mitglied
CAD/PLM-Consultant
Beiträge: 649
Registriert: 04.02.2002 SE2022 aktuelles MP
Win 10
EdgePLM COMPACT
EdgePLM Smart Variants
|
erstellt am: 10. Jun. 2011 15:04 <-- editieren / zitieren --> Unities abgeben: Nur für christophG
Hallo zusammen, ich hab mal den Lösungsansatz von amg in einer kommerziellen umgesetzt, allerdings in der sheetmetal-Umgebung und dann eine Abwicklung erzeugt. Somit lässt sich die Anzahl der Windungen iterativ ermitteln.
Die Variable "Größer" dient dazu, damit es bei der Schraubenausprägung nicht zu einem verschmolzenen Körper kommt, sonder einem aufgewickelten Band. Viel spass beim nachbauen Gruß Markus ------------------
Und er sagte noch: "noch nicht klicken"..... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
