Ich hab mal kurz ein Teil erstellt.
Die Seile dürften das Problem sein denke ich.
Einen 3D-Kurve erstellen und danach mit Freiform -> Ziehen den gewünschten Querschnitt entlang der 3D-Kurve ziehen.

Grüße Fred

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

woho
Mitglied
Technik CAD


Sehen Sie sich das Profil von woho an!   Senden Sie eine Private Message an woho  Schreiben Sie einen Gästebucheintrag für woho

Beiträge: 1468
Registriert: 05.09.2000

von SolidDesigner ab 1.0
ueber Precision Engineering Dynamic Modeling
ueber CoCreate Modeling
bis Creo Elements/Direct 20.x

erstellt am: 15. Sep. 2008 16:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für jochen.bienert 10 Unities + Antwort hilfreich




spirale.pkg.txt


Der Aufwand ist etwas mehr, wenn man eine Darstellung haben will
aehnlich dem, was ich angehaengt habe.
Verwendet wird da der Loft.

Gruss

WoHo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ex-Mitglied
highway45
Moderator
Bastler mit Diplom




Sehen Sie sich das Profil von highway45 an!   Senden Sie eine Private Message an highway45  Schreiben Sie einen Gästebucheintrag für highway45

Beiträge: 6331
Registriert: 14.12.2004

SolidDesigner-20.5.1 + PhoenixPDM-11 + Solidworks-2022 + PE8

erstellt am: 16. Sep. 2008 07:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für jochen.bienert 10 Unities + Antwort hilfreich

@woho: klasse !

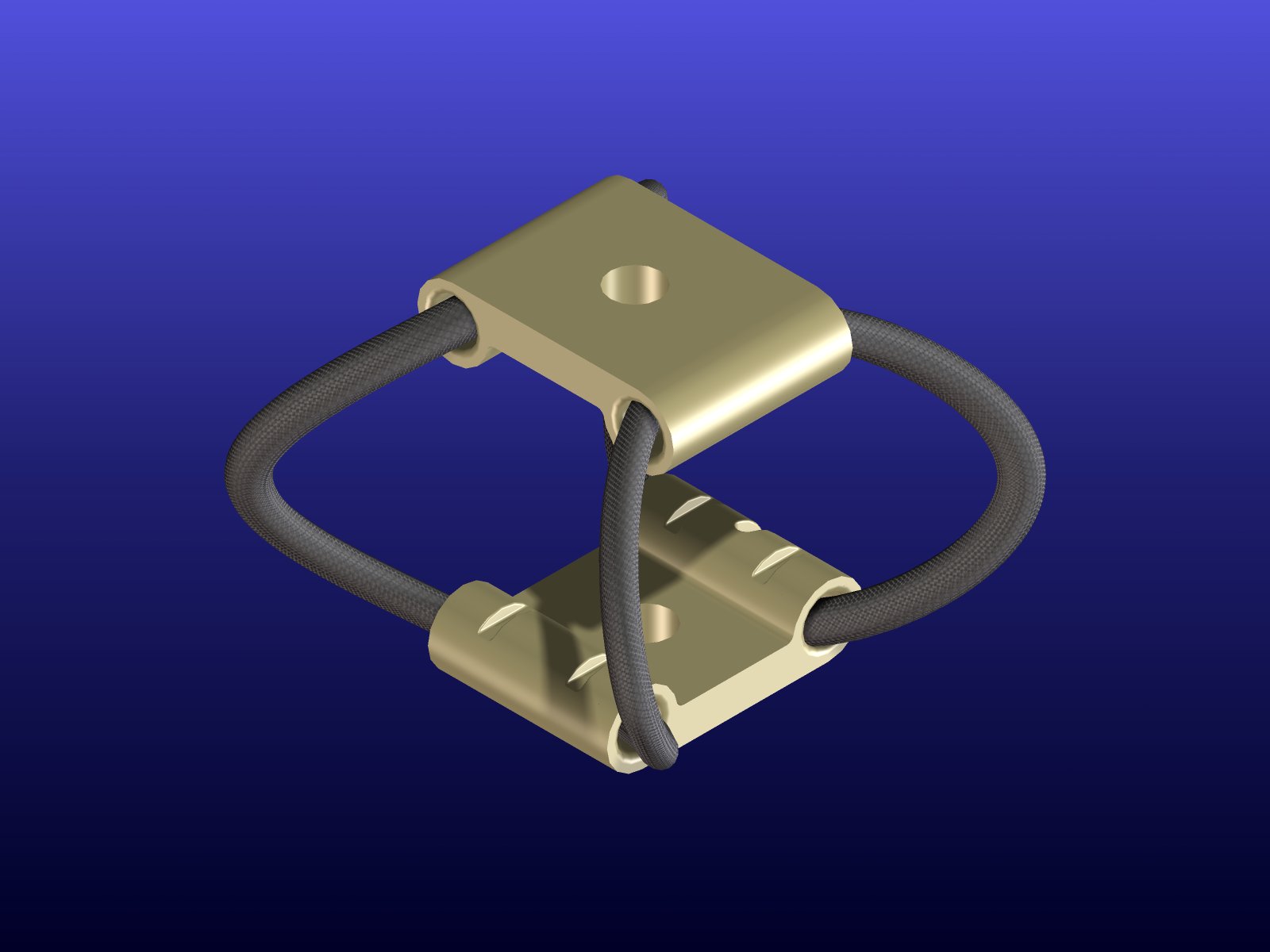

@Jochen: das Drahtseil kommt ja oben aus dem Loch senkrecht raus und geht unten wieder senkrecht rein.
Mittig verläuft es ja etwas nach außen gebogen. Und genau dort setzt du dir eine Arbeitsebene und machst vier Hilfslinien-Kreuze wo das Seil durchgehen soll.
Dann erzeugst du einen 3D-Spline, der oben mit der Tangentialbedingung senkrecht aus dem Loch kommt, dann durch einen der Arbeitsebenen-Punkte und dann unten wieder tangential senkrecht ins Loch hinein.
Das ist dann die Bahn zum Ziehen.

------------------
         CoCreate: Hilfeseite I FAQ I Hilfreiche Links

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ex-Mitglied
highway45
Moderator
Bastler mit Diplom




Sehen Sie sich das Profil von highway45 an!   Senden Sie eine Private Message an highway45  Schreiben Sie einen Gästebucheintrag für highway45

Beiträge: 6331
Registriert: 14.12.2004

SolidDesigner-20.5.1 + PhoenixPDM-11 + Solidworks-2022 + PE8

erstellt am: 16. Sep. 2008 07:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für jochen.bienert 10 Unities + Antwort hilfreich

Ja, das macht doch nichts.

Oben raus, dann durch einen virtuellen Punkt und dann unten rein.

Ich meinte übrigens nicht einen Loft über Arbeitsebenen definiert, sondern Ziehen über Bahn entlang einer 3D-Kurve.

------------------
         CoCreate: Hilfeseite I FAQ I Hilfreiche Links

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

woho
Mitglied
Technik CAD


Sehen Sie sich das Profil von woho an!   Senden Sie eine Private Message an woho  Schreiben Sie einen Gästebucheintrag für woho

Beiträge: 1468
Registriert: 05.09.2000

von SolidDesigner ab 1.0
ueber Precision Engineering Dynamic Modeling
ueber CoCreate Modeling
bis Creo Elements/Direct 20.x

erstellt am: 16. Sep. 2008 10:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für jochen.bienert 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von jochen.bienert:
Guten Morgen!
Aber wie erstelle ich den Loft Pfad, da liegt mein Problem.

Die Verbindungslinie habe ich im Querschnitt immer dort angetippt,
wo ich die Hilfslinie zum Punkt hin gezeichnet habe.
Die Arbeitsebenen habe ich sehr schnell erstellt mit Hilfe des
Recorders.
Da habe ich aufgezeichnet:
Aktive Arbeitsebene kopieren und
um 30 Grad um W drehen
um 2 mm in Y verschieben
um 15 Grad um Y drehen

Damit hat sich der Aufwand in Grenzen gehalten und in ein paar
Minuten war alles fertig.

Diese Sequenz mit dem Recorder entsprechend oft wiedergeben.
Damit hatte ich die Arbeitsebenen wie im Paket enthalten.
Das kann man natuerlich auch in einer weiteren Recorder-Datei
so festlegen, dass z.B. nur waehrend einer linearen Bewegung
die Arbeitsebene um die eigene Achse gedreht wird, ...

Gruss

WoHo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ex-Mitglied
3D-Papst
Moderator





Sehen Sie sich das Profil von 3D-Papst an!   Senden Sie eine Private Message an 3D-Papst  Schreiben Sie einen Gästebucheintrag für 3D-Papst

Beiträge: 3239
Registriert: 11.06.2001

Herr, stärke mich in Geduld,
aber ZACK ZACK!!

erstellt am: 19. Sep. 2008 11:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für jochen.bienert 10 Unities + Antwort hilfreich

Hallo Jochen,

andere Frage:
ist das Aussehen des Stahlseiles für deine Konstruktion/Baugruppe überhaupt notwendig? Oder würde auch ein Dummy genügen? Ich denke dabei an Rechenzeit/speicher etc.

LG
Papst

------------------
Der Papst empfiehlt:  Hilfeseite und FAQ zum OSM und mein Malbuch ;-)
