Thema: Maßlinie Koordinatenbemassung (3176 mal gelesen)
|
edgar
Mitglied
Dipl. Ing. Maschinenbau
   Beiträge: 386
Registriert: 06.06.2001 WINDOWS XP
OSM 18.00A
OSD 18.00A
HP Z400
|
erstellt am: 17. Nov. 2004 08:36  <-- editieren / zitieren -->   Unities abgeben:
Hallo, Trotz der vielen Tips zu diesem Thema krieg ich keine Koordinatenbemaßung mit Maßlinie hin, weder bei Bemaßungsnorm ISO, noch bei eigener defenierter Bemassungsnorm. Anno erzeugt mir lediglich die Maßhilfslinien und den Maßtext. Bei Pfeil und Linie Vorgaben ändern gibt es keine Möglichkeit die Maßlinie einzublenden. Vielleicht hat jemand doch noch einen Tip parat. Gruß
Edgar Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mirko
Mitglied
Entwickler
Beiträge: 194
Registriert: 01.09.2003 P4 3000 Mhz
1500 MB
ATI Fire GL X1 128MB
Windows XP SP1
OSD 12.20
ProE WF2
|
erstellt am: 17. Nov. 2004 08:59 <-- editieren / zitieren --> Unities abgeben: Nur für edgar
Hallo Edgar, im Anhang meine Anpassdatei für die Bemaßung. Den Inhalt der zusatz.txt mußt du an deine am_customize dazuhängen. Du mußt noch den Pfad ändern, wo du die .dms datei hinkopierst. Gruß Mirko ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mfraimann
Mitglied
Konstrukreur
Beiträge: 1
Registriert: 09.06.2005 OSDM: 13.0.0
OSDD: 13.0.0
Rechner: hp xw8000
|
erstellt am: 10. Jun. 2005 08:37 <-- editieren / zitieren --> Unities abgeben: Nur für edgar
Hallo, habe bei der Version 13.0.0 leider immer noch das gleiche Problem wie Edgar.(Maßlinien und Pfeile fehlen bei der Koordinatenbemassung)Gibt es inzwischen vielleicht eine einfachere Möglichkeit (als die Anpassungsdateien von Mirko) um das Problemchen zu lösen? Gruß Michael
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
highway45
Moderator
Bastler mit Diplom

Beiträge: 6385
Registriert: 14.12.2004 SolidDesigner-20.5.0 + PhoenixPDM-11 + Solidworks-2023 + PE8 + Blender
|
erstellt am: 10. Jun. 2005 08:57 <-- editieren / zitieren --> Unities abgeben: Nur für edgar
|
R.Herrmann
Mitglied
Konstrukteur
Beiträge: 89
Registriert: 09.03.2001 CoCreate ME10(OSD) 14.00 / SolidDesigner(OSM) 14.00
TP-CAD / Workbase
u.a. Win XP
u.a. IBM Thinkpad T42
|
erstellt am: 10. Jun. 2005 22:59 <-- editieren / zitieren --> Unities abgeben: Nur für edgar
Hallo Matthias, beschäftige bzw. kämpfe mit der gleichen Möglichkeit der Einstellung. Die Hardcopys sind doch nicht von der Version 13 sondern von der
Version 12 ! ? Vielleicht kannst Du oder jemand anderer einen Hinweis geben wie wir
hier weiterkommen. Gruß Rainer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kinzigtaeler
Mitglied
Konstrukteur
Beiträge: 2
Registriert: 11.01.2006 OSDM 13.20
OSDD 13.20
ME10 11.00b
Windows XP
|
erstellt am: 11. Jan. 2006 16:11 <-- editieren / zitieren --> Unities abgeben: Nur für edgar
Hallo Zusammen, haben zu Weihnachten die Version 13.20 bekommen. Auch bei uns fehlen die Maßlinie, die Pfeile und der Ursprung im Annotation. Unser Händler stellt sich doof, aber wer kann ohne Koordinatenbemaßung auskommen? Gibt es jemand, einem blutig unerfahrenem User Hilfe zur Selbsthilfe geben kann? Vielen Dank schonmal! Dieter Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
woho
Mitglied
im (Un)Ruhestand
Beiträge: 1480
Registriert: 05.09.2000 von SolidDesigner ab 1.0
ueber Precision Engineering Dynamic Modeling
ueber CoCreate Modeling
bis Creo Elements/Direct 20.x
|
erstellt am: 12. Jan. 2006 07:08 <-- editieren / zitieren --> Unities abgeben: Nur für edgar
|
Kinzigtaeler
Mitglied
Konstrukteur
Beiträge: 2
Registriert: 11.01.2006 OSDM 13.20
OSDD 13.20
ME10 11.00b
Windows XP
|
erstellt am: 12. Jan. 2006 09:22 <-- editieren / zitieren --> Unities abgeben: Nur für edgar
Hallo WoHo, also das ist so: Wenn ich morgens bei den BemNormen reinsehe, steht dort "Benutzer". Hier eine Koordinatenbemaßung erstellt ergibt etwa das, was in Deinem Beispiel links zu sehen ist. Diese BemArt verstehen unsere Lieferanten nicht so gut. Schalte ich dann auf die Norm "DIN", dann bekomme ich zwar Pfeil und Ursprungspunkt, leider aber in Größe2 und Kursiv. Dazu kommt noch, daß ich dann hinterher nicht mehr auf die Norm "Benutzer" zurück umstellen kann - mir fällt nix anderes ein als das Programm neu zu starten. Wahrscheinlich für Euch kein Problem wir verzweifel dran, weil die tägliche Arbeit auch gemacht sein soll. Wie können wir das einrichten, daß beim anklicken des "BemKoord"-Buttons Deine linke Variante der Koordbemaßung erstellt wird? Gruß aus dem Schwarzwald, Dieter Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
woho
Mitglied
im (Un)Ruhestand
Beiträge: 1480
Registriert: 05.09.2000 von SolidDesigner ab 1.0
ueber Precision Engineering Dynamic Modeling
ueber CoCreate Modeling
bis Creo Elements/Direct 20.x
|
erstellt am: 12. Jan. 2006 10:13 <-- editieren / zitieren --> Unities abgeben: Nur für edgar

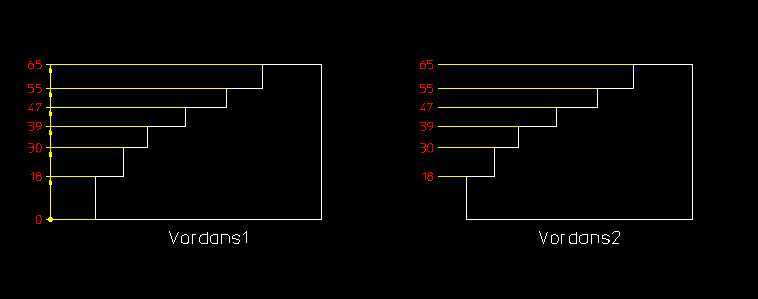

Hallo Dieter, verwendet ihr eigene Einstellungen in der Datei am_customize, in denen z.B. eine Datei ???.dms geladen wird. Einstellungen bezueglich Bemassungsnormen sollten in dieser Datei vorgenommen werden. Weiters kann man auch festlegen, welche Bemassungsnorm nach dem Start von Annotation aktiv sein soll. Solltet ihr eine solche Datei nicht laden, dann empfehle ich folgende Schritte. Bemassungseinstellungen interaktiv einstellen, wobei man ja z.B. die Norm DIN als Grundlage hernehmen kann und in den Menues Farben, Schriftgroessen und dergleichen aendert. Danach die Bemassungsnormen speichern (ergibt eine ???.dms-Datei) und anschliessend diese Datei in der am_customize laden. Die Eintraege in der am_customize sollten etwa so aussehen:
(am_load_dim_table "...../???.dms")
(am_dim_set_style :dim_name "Bemassungsnorm1")
In diesem Fall wird die Bemassungsnorm1 automatisch aktiv. Ich persoenlich bearbeite lieber die ???.dms-Datei,
da die Syntax darin aehnlich wie in den ME10-Standards ist und
man da mehr Moeglichkeiten hat als interaktiv in den Menues. Gruss WoHo [Diese Nachricht wurde von woho am 12. Jan. 2006 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
StephanWörz
Mitglied
Maschinenbautechniker
Beiträge: 786
Registriert: 11.10.2000
|
erstellt am: 12. Jul. 2006 11:11 <-- editieren / zitieren --> Unities abgeben: Nur für edgar
Hallo! Auch wir haben so unsere Wünsche hinsichtlich der Koordinatenbemassung: Weiß jemand ob/wie man einstellen kann dass die Koordinatenmaße einer Bemassungsgruppe nicht horizontal/vertikal ausgerichtet werden, sondern eine fixe Länge der Masslinie vom Bezugspunkt haben? Hintergrund: Das Vermaßen von sehr großen Anlagenzeichnungen/Layouts wäre viel einfacher/übersichtlicher! Viele Grüsse Stephan Wörz Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
tograh
Mitglied
Konstrukteur
Beiträge: 74
Registriert: 22.08.2003 Irgend was von HP?! Immer noch von HP, jetzt aber XP-Pro.
|
erstellt am: 12. Jul. 2006 16:16 <-- editieren / zitieren --> Unities abgeben: Nur für edgar
Hallo zusammen, da wir sehr viele Platten mit noch mehr Bohrungen haben, bevorzugen wir diese Lösung! Tabelle mit Werten und die Positionszahlen werden durch antippen der Mitte der einzelnen Bohrungen ermittelt. Das ganze ist etwas gewöhungsbedürftig, da keine automatische Änderung der Werte erfolgt, wenn eine Bohrung verrückt wird. Das Lisp-Programm dazu schwirrt hier irgendwo im Forum herum. Vielleicht kann es ja jemand gebrauchen und vielleicht auch etwas assoziativer gestalten. Bis dann Toto ------------------
Dominus vobis cum Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hartmuth
Mitglied
CAD-Support
Beiträge: 1241
Registriert: 07.04.2001
|
erstellt am: 12. Jul. 2006 21:34 <-- editieren / zitieren --> Unities abgeben: Nur für edgar
Zitat:
Original erstellt von StephanWörz:
Weiß jemand ob/wie man einstellen kann dass die Koordinatenmaße einer Bemassungsgruppe nicht horizontal/vertikal ausgerichtet werden, sondern eine fixe Länge der Masslinie vom Bezugspunkt haben?
Um jede Koordinaten-Bemaßung manuell platzieren zu können, müssen im Menü "Bearbeiten-Vorgaben" die Bemassungs-Autopos.-Vorgaben auf "manuell" umgestellt werden. (siehe Bild)
Damit hat man zwar keinen fixen Abstand zu den Bemassungspunkten, aber die Maße müssen nicht mehr in Reih und Glied stehen. ------------------
Grüße
Hartmuth [Diese Nachricht wurde von Hartmuth am 12. Jul. 2006 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
