Autor Thema:  2ten Referenz Punkt auf Rigid (711 mal gelesen)
der_jaku
Mitglied


Sehen Sie sich das Profil von der_jaku an!   Senden Sie eine Private Message an der_jaku  Schreiben Sie einen Gästebucheintrag für der_jaku

Beiträge: 4
Registriert: 12.09.2006

 erstellt am: 10. Nov. 2007 00:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo,

ich habe ein kleines Problem. Zum besseren Verständnis habe ich ein Bild angehängt.

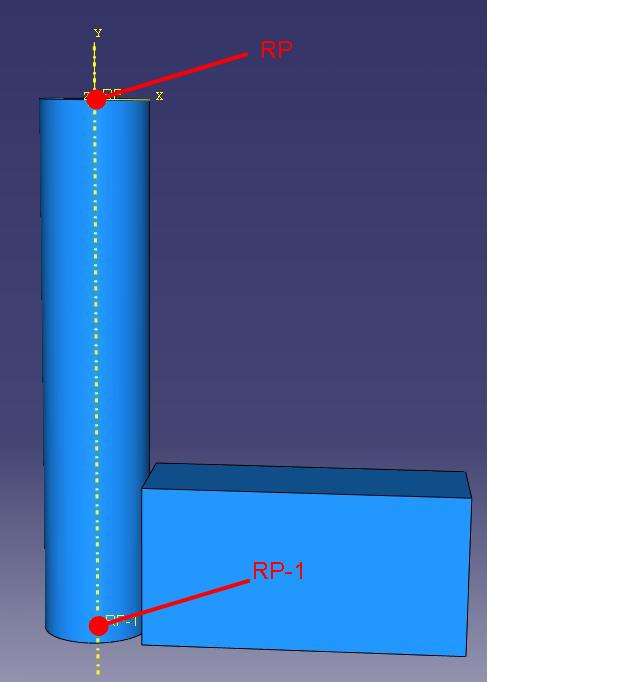

Also, die Stange im Bildist ein Rigid und der Klotz ist aus Gummi. Ich würde die Stangen und gerne im Punkt RP drehbar lagern und den Punkt RP-1 in positiver X-Richtung verschieben, damit die Stange in den Klotz eindringt. Die Stange soll also in einem Winkel ausgelenkt werden. Die einfachste Möglichkeit ist natürlich im Punkt RP eine Winkeländerung einzuleiten. Ich möchte mir aber die Verschiebungen und die Kräfte im Punkt RP-1 ausgeben lassen. Wie mache ich das? Ich kann ja keine 2 Referenz Punkte in einem Rigid definieren, oder doch?

Vielen Dank

Jaku

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mustaine
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von Mustaine an!   Senden Sie eine Private Message an Mustaine  Schreiben Sie einen Gästebucheintrag für Mustaine

Beiträge: 3585
Registriert: 04.08.2005

Abaqus

erstellt am: 12. Nov. 2007 15:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für der_jaku 10 Unities + Antwort hilfreich
Hänge einen Connector vom Typ BEAM zwischen Drehpunkt und Referenzpunkt. Damit sind beide Punkte starr miteinander verbunden.
