  Helix für Spiralförderer erstellen

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Online-Kurs: Grundlagen des 3D-Druck-Designs für Industrieingenieure , ein Kurs
Autor Thema:  Helix für Spiralförderer erstellen (768 mal gelesen)
lexware
Mitglied
Projektierung

Sehen Sie sich das Profil von lexware an!   Senden Sie eine Private Message an lexware  Schreiben Sie einen Gästebucheintrag für lexware

Beiträge: 2
Registriert: 04.06.2008

erstellt am: 04. Jun. 2008 09:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo community!
Ein Glück, dass ich dieses Forum gefunden habe, hier gibt's nach den Beiträgen die ich mir durchgesehen habe, viele Leute, die sich auskennen!

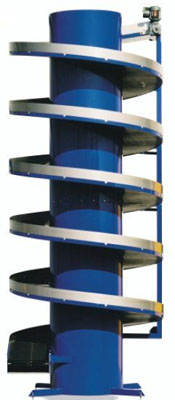

Ich habe nämlich eine recht simple Aufgabenstellung, die sich mit meinen zur Verfügung stehenden Mitteln offenbar aber nicht realisieren lässt: Man erstelle einen Spiralförderer mit einer Helix-förmigen Fahrbahn (Tiefgaragen-ähnlich). Ein Bild dieses Förderers habe ich angehängt. Ich dachte einfach, ich erstelle ein Rechteck, konvertiere es in ein 3D-Polygon, erstelle meine Helix aus einer Linie mit dem richtigen Radius und mache ein "Extrude along path". Leider verdreht sich mein Rechteck (also meine Fahrbahn) mit jeder Umdrehung der Helix, was natürlich für eine Fahrbahn nicht geeignet ist
Hat jemand einen Tipp für mich, wie ich diese Aufgabe in VectorWorks lösen kann? In CATIA ist es kinderleicht, beliebige Profile einem Pfad folgen zu lassen...
Freundliche Grüße, freu mich auf eure Antworten!

[Diese Nachricht wurde von lexware am 04. Jun. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

lexware
Mitglied
Projektierung

Sehen Sie sich das Profil von lexware an!   Senden Sie eine Private Message an lexware  Schreiben Sie einen Gästebucheintrag für lexware

Beiträge: 2
Registriert: 04.06.2008

erstellt am: 08. Jul. 2008 11:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Lang hats gedauert, nichts ist geschehen... Vielleicht hat ja noch jemand nach einer Lösung für dieses Problem (oder Ähnliches) gesucht, mittlerweile bin ich selber draufgekommen. Einfach einen Sweep mit einem beliebigen profil erstellen und anschließend den großen Zylinder in der Mitte (bezogen auf meine spiralförmige Fahrbahn) vom Sweep abziehen (mit Model -> Subtract Solids)

Nun denn, trotzdem danke an alle fürs Durchlesen!
