Thema: KFZ modellieren / Blaupausen ..Tipps und Tricks ????? (512 mal gelesen)
|
Mechanix1988 Mitglied Zimmerer
Beiträge: 28 Registriert: 28.02.2017
|
erstellt am: 26. Nov. 2023 10:16 <-- editieren / zitieren --> Unities abgeben:

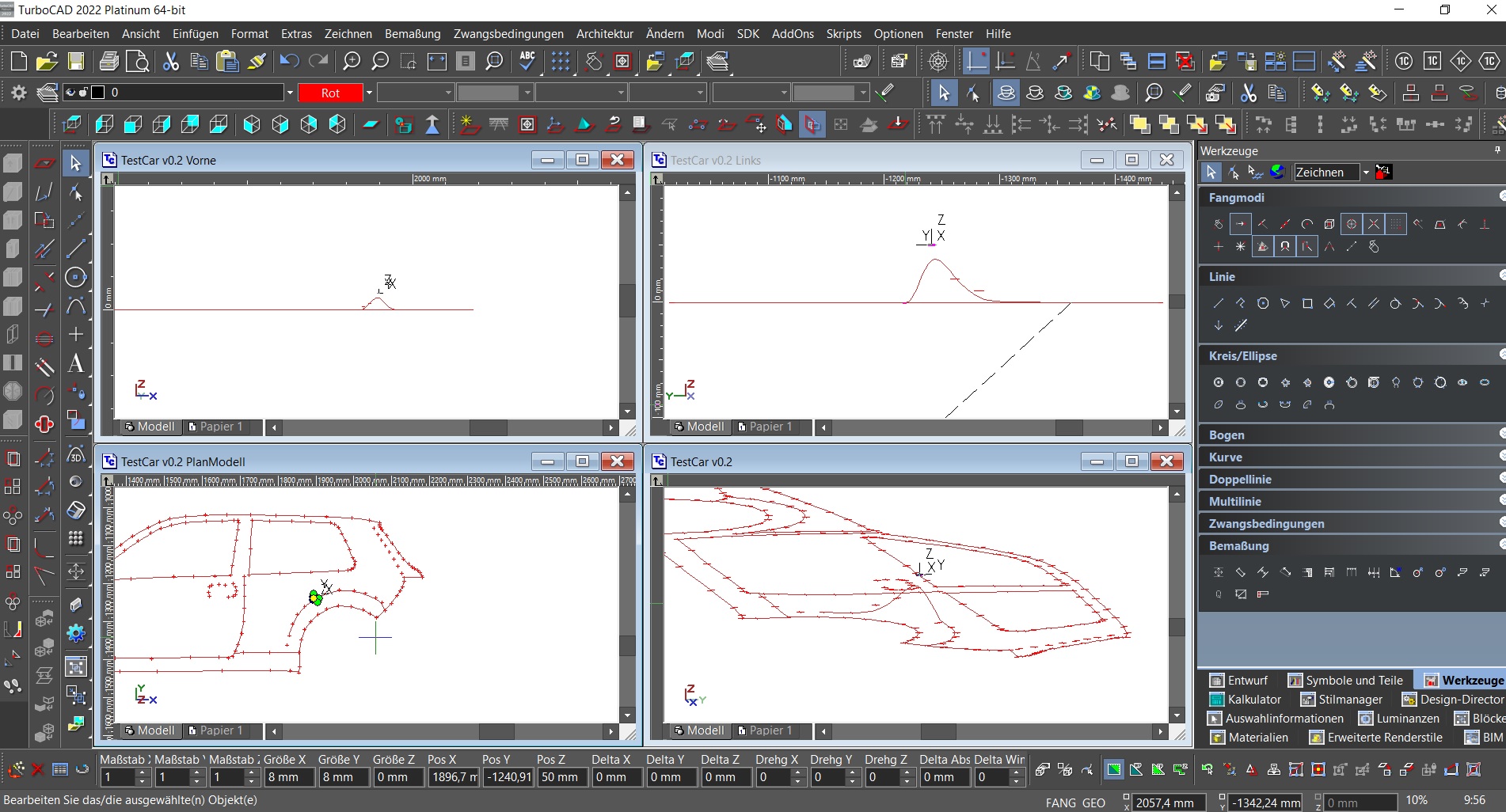

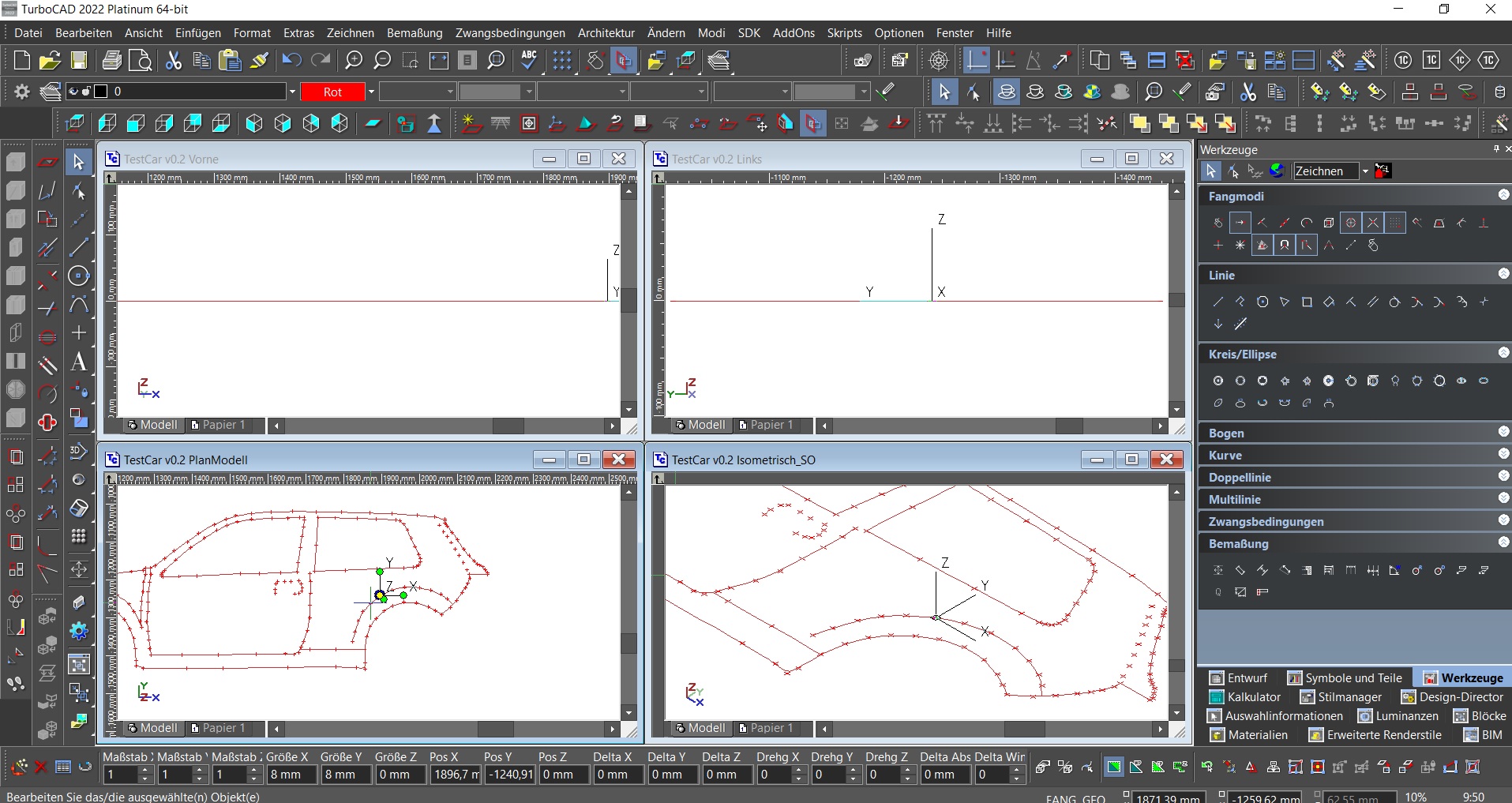

Einen schönen Sonntag euch allen. Ich möchte das Thema "KFZ modellieren" aufgreifen. Ich hab, etliche Jahre her, erfolgreich mit Maxon Cinema 4D mein damaliges Auto modelliert. War super und "einfach". Bei TC 22 stell ich mir die Frage, wie ich am besten da ran geh, vor allem im 3D Bereich. Hier meine ersten Schritte: 1: Blaupause als Bild einfügen ( Bild ist noch nicht auf mehreren Ebenen gelegt ) 2: Layer dem Bild hinzufügen, Sperren und Transparent 50 % 3: Kreuzpunkte festlegen auf dem Bild 4: Alle Punkte mit Splines nachzeichnen ( 2D ) Soweit erstmal dazu. Jetzt kommt aber das eigentliche. Ich sollte ja meine Kreuzpunkte tiefen zuweisen bzw. setzen. Da kommt mir die Idee mit 3D Splines zu zeichnen ( Ich stell das letzte Bild nachher noch Online ). Vielleicht hat jemand von euch eine bessere Idee und Tipp wie man das besser Zeichnen kann. Vor allem die Fangpunkte, welche ich da am besten Aktiviere. Mit 3D Splines will er meine Kreuzpunkte nicht fangen, immer versetzt woanders.
Über Austausch wer ich sehr dankbar. Da ich im Holzbau arbeite ( Dachstühle etc. ) will ich mein Wissen in TC erweitern, das gelinkt mir nicht allein, nur mit euch. Danke dafür schonmal. PS: Wenn sich welche die Frage stellen "wieso arbeitet er nicht mit Maxon Cinema 4D weiter". Grund ist ganz einfach. 1: Als Zimmerer ist Cinema nicht Architekten relevant bzw. keine CAD. Als Zimmerer arbeitet man mit Sema und wie ich noch, mit TC. 2: Die frühere Version ( ich meine die letzte war R16 ) war für viele "kostenlos", wenn Ihr versteht was ich meine, so ehrlich darf man ja sein. Jung und kein Geld Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mechanix1988 Mitglied Zimmerer
Beiträge: 28 Registriert: 28.02.2017
|
erstellt am: 26. Nov. 2023 10:18 <-- editieren / zitieren --> Unities abgeben:

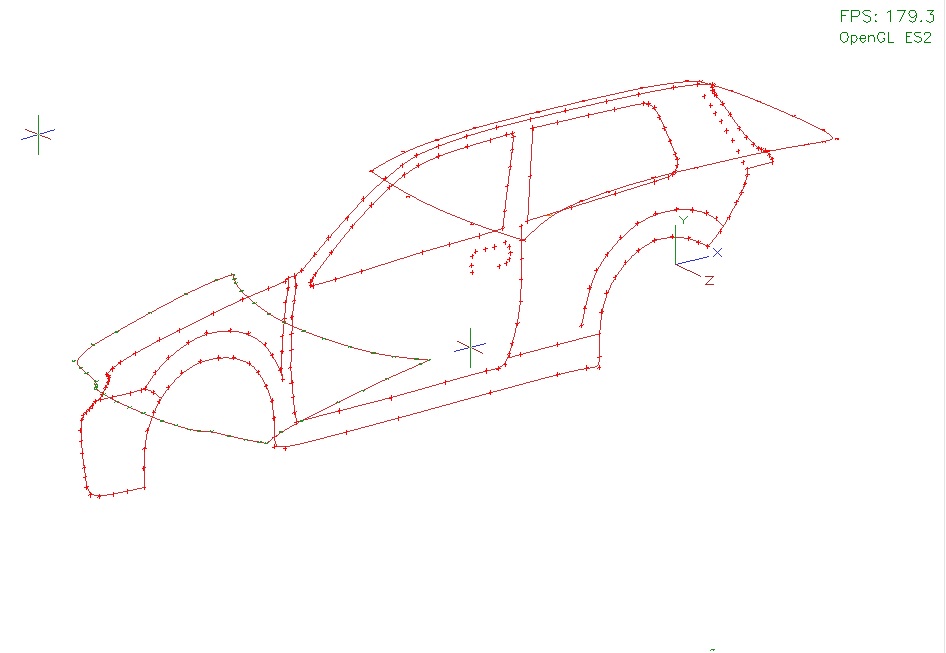

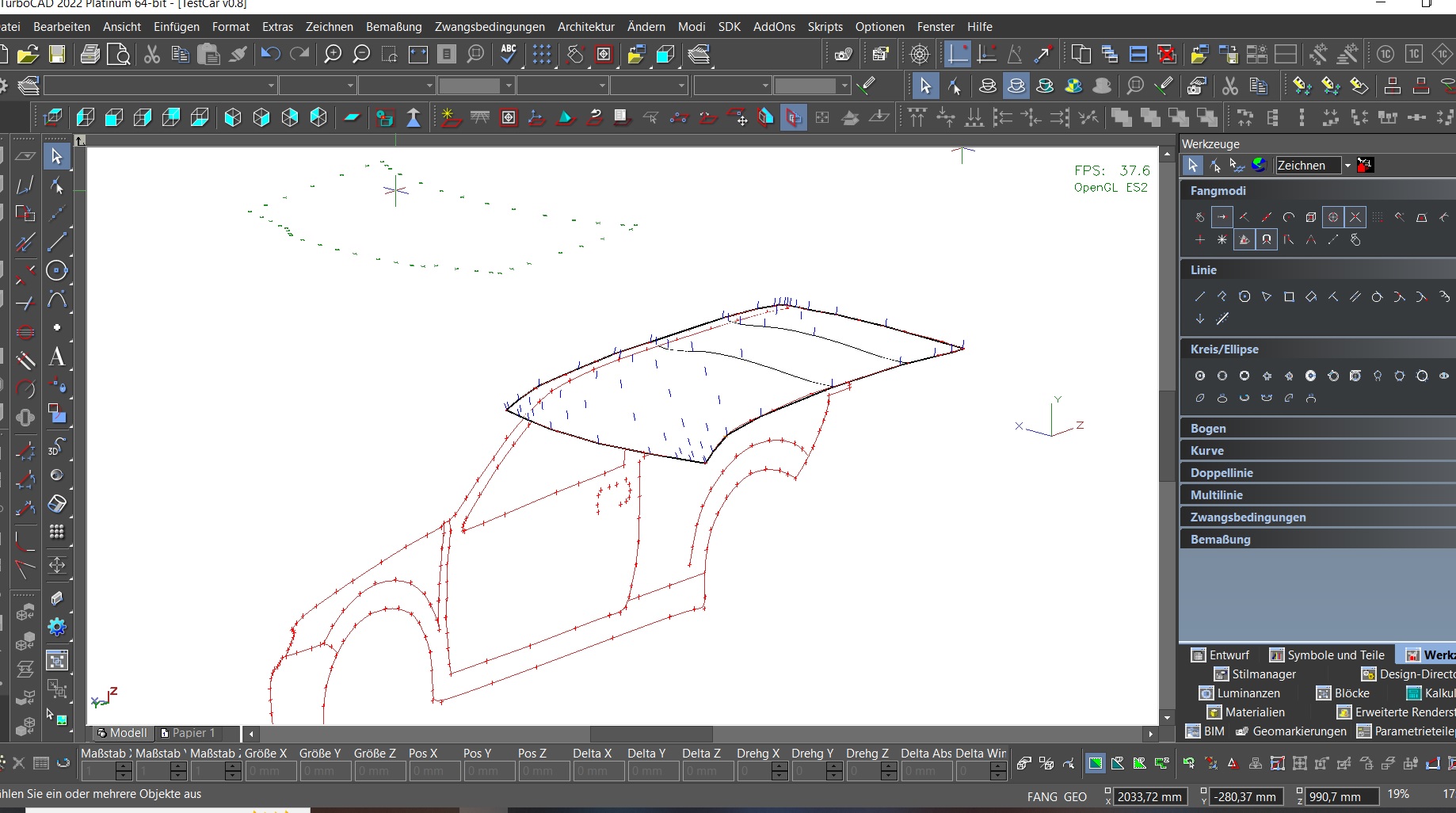

Hier das letzte Bild wo ich 3 Kreuzpunkte in die Tiefe versetzt hab. Hier geht natürlich das Bild von der Front bzw. Heck ab, es war nur ein Test das ganze. Die Datei hab ich im Anhang hinzugefügt. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mechanix1988 Mitglied Zimmerer
Beiträge: 28 Registriert: 28.02.2017
|
erstellt am: 26. Nov. 2023 13:16 <-- editieren / zitieren --> Unities abgeben:

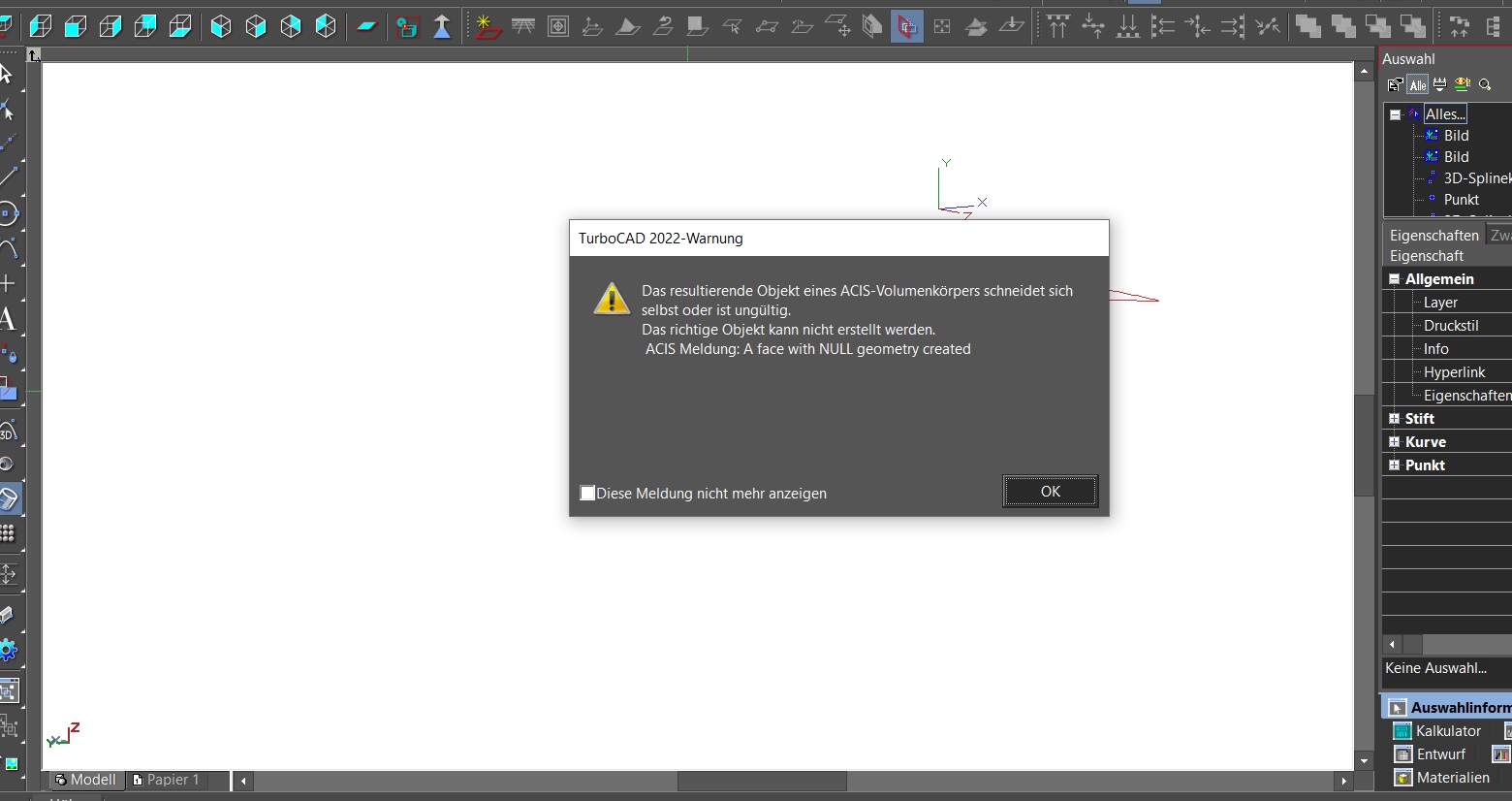

Nachtrag: Ich hab jetzt so gearbeitet wie damals. 1. Kreuzpunkte in der Höhe versetzt 2. Fangmodus angepasst 3. 3D Splines zeichnen Nun hab ich nur das Problem, das ich keine Extrusion erstellen kann ( Fehlermeldung ist mit angehangt ) Hat jemand eine Lösung ? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TC17pro Ehrenmitglied V.I.P. h.c. Vertrauliches --> Sende eine PM
Beiträge: 3523 Registriert: 20.08.2013 Rechner 1, alt mit W7 NVidia GT540M Rechner 2, neu mit W10 NVidia GeForce GTX1060 Drucker: Ender 3 Pro
|
erstellt am: 26. Nov. 2023 15:38 <-- editieren / zitieren --> Unities abgeben: Nur für Mechanix1988
Hallo, nimm mal z.B. das Fenster und Versuche eine Fläche daraus zu erstellen. Befehl Ändern 3D-Objekt Oberfläche... P.S. vom Tablet aus geschrieben. Alternativ AE 3-Punkte verwenden und 2D-Polylinien nachzeichnen. Ob es mit Freiformflächen geht weiß ich nicht. ------------------ Freundliche Grüße TC17pro Über eine Rückmeldung würde ich mich freuen, Danke. Meine Versionen: - TurboCAD V 17.2.77.1 Professional (nicht 2017) - TurboCAD V 2021 Platinum (V28) Zufrieden? Klicke auf eine der Zahlen von 1 bis 10. Für die erstellten Beiträge ist die Haftung, Garantie und Gewährleistung ausgeschlossen. NEU, aus gegebenem Anlass: Keinesfalls will ich Jemand beleidigen oder provizieren. Ich will nur helfen. Two hours of trial and error saves you 10 minutes of reading the manual. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mechanix1988 Mitglied Zimmerer
Beiträge: 28 Registriert: 28.02.2017
|
erstellt am: 26. Nov. 2023 18:44 <-- editieren / zitieren --> Unities abgeben:
Danke für die Antwort. Deine Optionen hab ich schon probiert, leider ohne Erfolg . "Erhebung" hab ich auch probiert, führt aber zu einer unschönen Lösung :/ TC sollte ja die 3D Splines wenn sie geschlossen sind, als Fläche erkennen, aber das passiert leider nicht. Solang ich keine TC oder Volumenkörper daraus machen kann, kann ich auch keine Facette bearbeiten, die ist nicht da. Wenn jemand Interesse hat, kann ich die aktuelle Datei hochladen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TC17pro Ehrenmitglied V.I.P. h.c. Vertrauliches --> Sende eine PM
Beiträge: 3523 Registriert: 20.08.2013 Rechner 1, alt mit W7 NVidia GT540M Rechner 2, neu mit W10 NVidia GeForce GTX1060 Drucker: Ender 3 Pro
|
erstellt am: 27. Nov. 2023 05:19 <-- editieren / zitieren --> Unities abgeben: Nur für Mechanix1988
Hallo, Zitat: Wenn jemand Interesse hat, kann ich die aktuelle Datei hochladen.
Ja, bitte hochladen, Danke. ------------------ Freundliche Grüße TC17pro Über eine Rückmeldung würde ich mich freuen, Danke. Meine Versionen: - TurboCAD V 17.2.77.1 Professional (nicht 2017) - TurboCAD V 2021 Platinum (V28) Zufrieden? Klicke auf eine der Zahlen von 1 bis 10. Für die erstellten Beiträge ist die Haftung, Garantie und Gewährleistung ausgeschlossen. NEU, aus gegebenem Anlass: Keinesfalls will ich Jemand beleidigen oder provizieren. Ich will nur helfen. Two hours of trial and error saves you 10 minutes of reading the manual. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mechanix1988 Mitglied Zimmerer
Beiträge: 28 Registriert: 28.02.2017
|
erstellt am: 27. Nov. 2023 05:48 <-- editieren / zitieren --> Unities abgeben:
|
TC17pro Ehrenmitglied V.I.P. h.c. Vertrauliches --> Sende eine PM
Beiträge: 3523 Registriert: 20.08.2013 Rechner 1, alt mit W7 NVidia GT540M Rechner 2, neu mit W10 NVidia GeForce GTX1060 Drucker: Ender 3 Pro
|
erstellt am: 27. Nov. 2023 18:36 <-- editieren / zitieren --> Unities abgeben: Nur für Mechanix1988

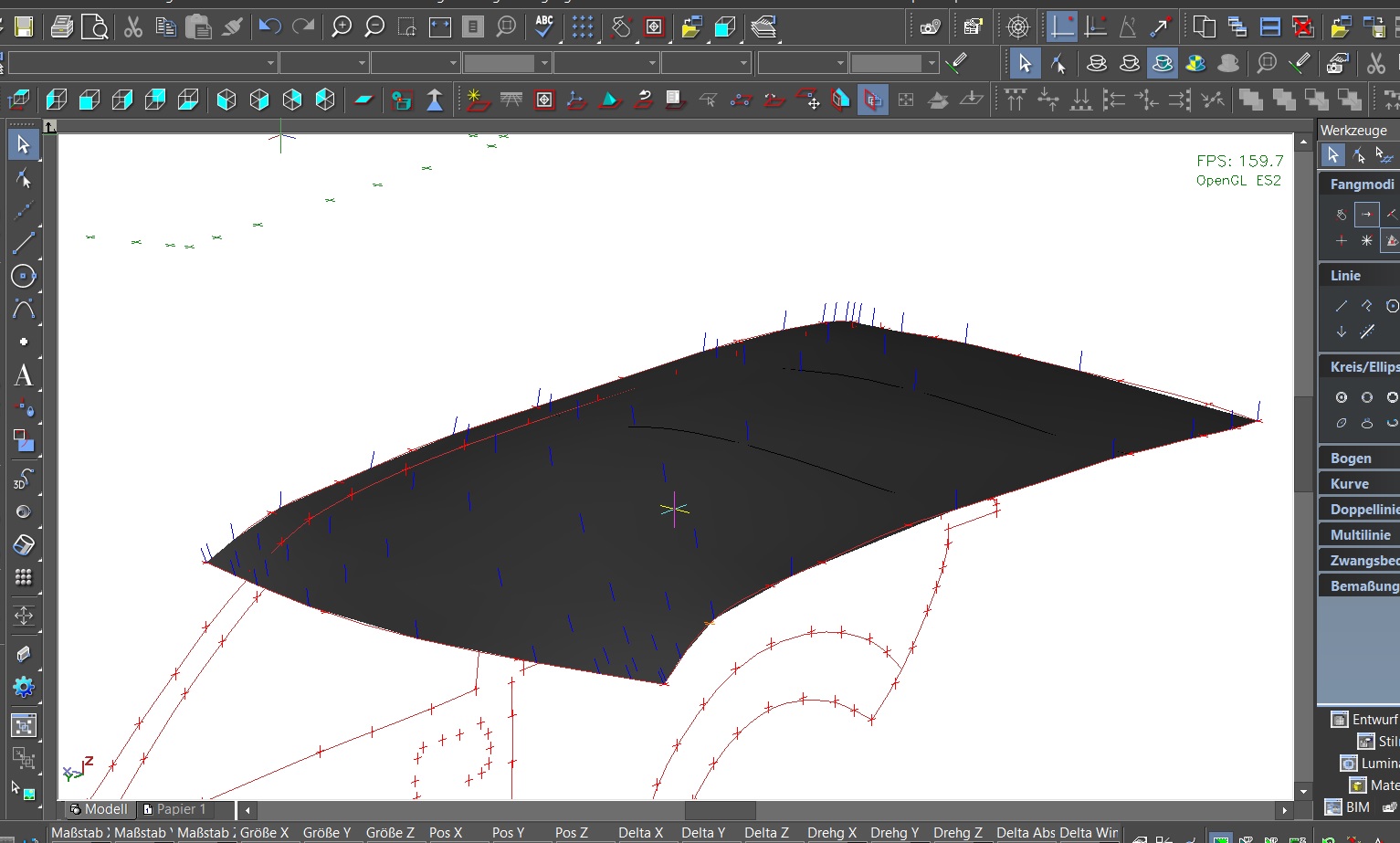

Hallo, ich habe mal mit deiner "maxresdefault[1].jpg" gebastelt. Siehe im Anhang. Es stellt sich die Frage was und wie genau dein Dreamcar werden soll? Hast du "nur" das Bild oder gibt es davon evtl. eine DXF/DWG? Am besten wäre vermutlich eine Punktedatei die die XYZ-Koordinaten beinhaltet.
------------------ Freundliche Grüße TC17pro Über eine Rückmeldung würde ich mich freuen, Danke. Meine Versionen: - TurboCAD V 17.2.77.1 Professional (nicht 2017) - TurboCAD V 2021 Platinum (V28) Zufrieden? Klicke auf eine der Zahlen von 1 bis 10. Für die erstellten Beiträge ist die Haftung, Garantie und Gewährleistung ausgeschlossen. NEU, aus gegebenem Anlass: Keinesfalls will ich Jemand beleidigen oder provizieren. Ich will nur helfen. Two hours of trial and error saves you 10 minutes of reading the manual. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mechanix1988 Mitglied Zimmerer
Beiträge: 28 Registriert: 28.02.2017
|
erstellt am: 28. Nov. 2023 05:39 <-- editieren / zitieren --> Unities abgeben:
Vielen Dank für deine Bemühungen. Also Dreamcar soll es nicht sein Es geht mir nur ums lernen bzw. das Programm weiter kennenlernen was möglich ist. Ich hab nur das Bild ( Blueprint ). Mit denen hab ich früher gearbeitet bzw. damit angefangen und modelliert. Mit den Punktedatein würde ich mir einiges einfacher machen ja, aber dann hab ich kein Lerneffekt Ich hab mir deine Datei angeschaut, ab da könnte ich zumindest mit der Facetten Bearbeitungen weitermachen ( weiterer Lerneffekt ) ...... wie bist du da vorgegangen ß Trotzdem versteh ich nicht ganz, wieso ich kein ACIS Körper erstellen kann mit meinen 3D Splines Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TC17pro Ehrenmitglied V.I.P. h.c. Vertrauliches --> Sende eine PM
Beiträge: 3523 Registriert: 20.08.2013 Rechner 1, alt mit W7 NVidia GT540M Rechner 2, neu mit W10 NVidia GeForce GTX1060 Drucker: Ender 3 Pro
|
erstellt am: 28. Nov. 2023 15:26 <-- editieren / zitieren --> Unities abgeben: Nur für Mechanix1988
Hallo, Zitat: ...... wie bist du da vorgegangen ß

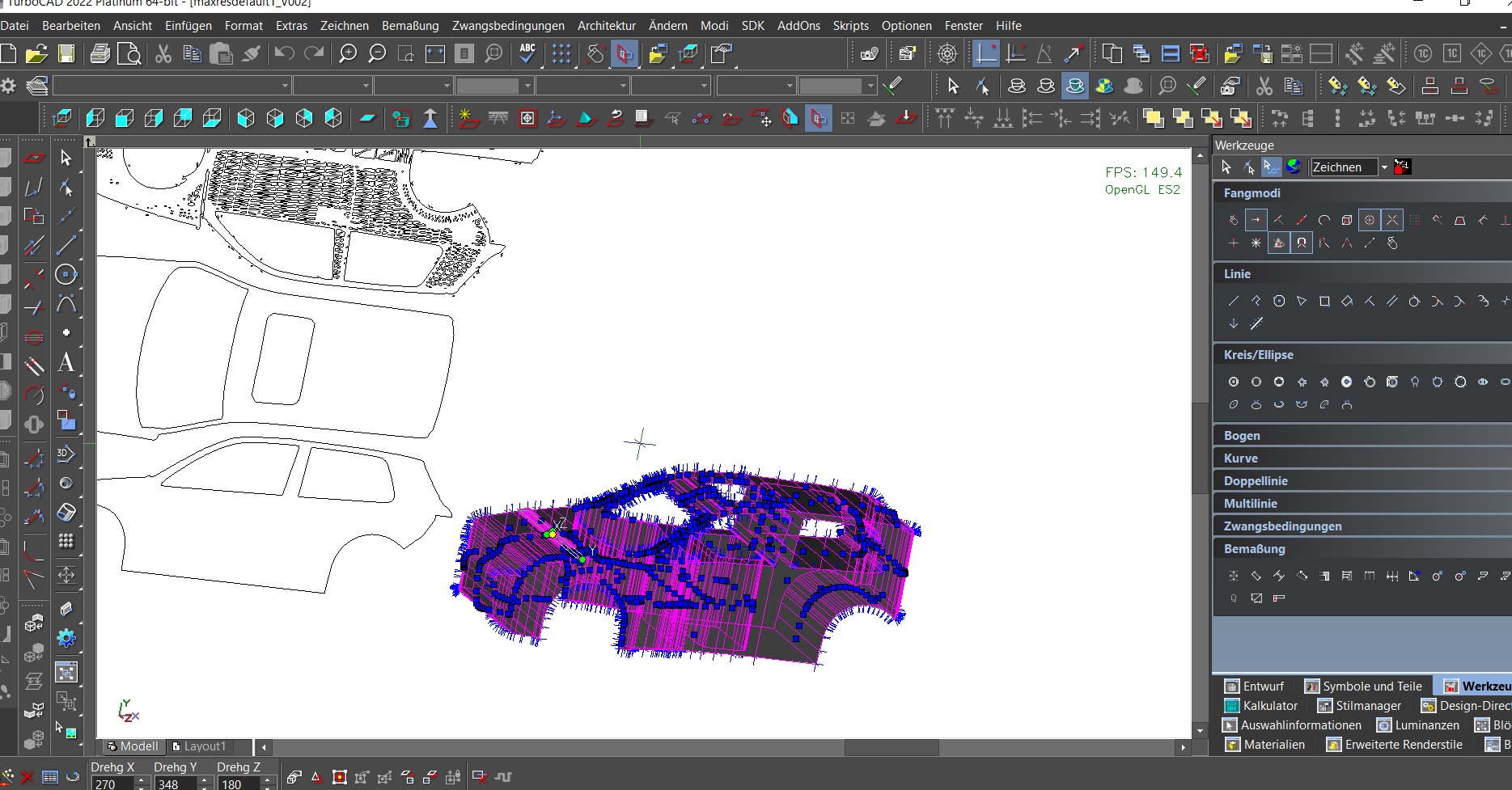

Ich habe dein Bild vektorisiert und als DXF gespeichert. Geht halt sehr schlecht, weil das Bild so eine schlechte Auflösung hat. Zitat: Trotzdem versteh ich nicht ganz, wieso ich kein ACIS Körper erstellen kann mit meinen 3D Splines
Eine wissenschaftliche bzw. TC-Erklärung habe ich nicht, aber ich denke daß wenn die 3D-Splines durch den Raum laufen, weiss Turbocad nicht in welche 3D-Richtung extrudiert werden soll. Um das zu umgehen könntest du mal testen, ob eine Pfadextrusion funktionieren würde.? ------------------ Freundliche Grüße TC17pro Über eine Rückmeldung würde ich mich freuen, Danke. Meine Versionen: - TurboCAD V 17.2.77.1 Professional (nicht 2017) - TurboCAD V 2021 Platinum (V28) Zufrieden? Klicke auf eine der Zahlen von 1 bis 10. Für die erstellten Beiträge ist die Haftung, Garantie und Gewährleistung ausgeschlossen. NEU, aus gegebenem Anlass: Keinesfalls will ich Jemand beleidigen oder provizieren. Ich will nur helfen. Two hours of trial and error saves you 10 minutes of reading the manual. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mechanix1988 Mitglied Zimmerer
Beiträge: 28 Registriert: 28.02.2017
|
erstellt am: 29. Nov. 2023 05:50 <-- editieren / zitieren --> Unities abgeben:
Jetzt hab ich wieder was gelernt. Vektorisieren kannte ich noch nicht. Hab es getestet. Funktioniert wunderbar. Wenn ich Zeit hab, probiere ich Knotenpunkte zu setzen aus und gleich in der Zeichnung, diese richtig setzen. Also danke für den Tipp !!!!!!! Schade das meine Herangehensweise nicht funktionieren will. Irgendwas hindert TC daran, die 3D Splines in einen Aciskörper zu verwandeln. PS: Ja das Bild war schnell aus dem Internet geladen zum Testen, deswegen auch die schlechte Qualität Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TC17pro Ehrenmitglied V.I.P. h.c. Vertrauliches --> Sende eine PM
Beiträge: 3523 Registriert: 20.08.2013 Rechner 1, alt mit W7 NVidia GT540M Rechner 2, neu mit W10 NVidia GeForce GTX1060 Drucker: Ender 3 Pro
|
erstellt am: 29. Nov. 2023 16:06 <-- editieren / zitieren --> Unities abgeben: Nur für Mechanix1988
Hallo, Zitat: Irgendwas hindert TC daran, die 3D Splines in einen Aciskörper zu verwandeln.
Vermutlich erhälst du eine Meldung daß sich der ACIS-Körper sich selber schneidet. Mach mal folgendes: - Wähle eine geschlossene 3D-Polylinie aus - Wähle Extrudieren - Gehe in die Auswahlpalette zu 3D und wähle unter Volumenkörpermodus "Oberfläche" aus - gib unten links in der Kontrollleiste deine gewünscht Höhe ein oder ziehe mit geeigneter Fangfunktion die Höhe und Klicke wieder. - Jetzt müßtest du einen Körper haben der aber eine Oberfläche ist. Gehe wieder zur Auswahlpalette und ändere dort von "Oberfläche" zu Volumenkörper. Die Frage ist, ob das Ergebnis dem 3D-Spline folgt bzw. deinen Erwartungen entspricht? ------------------ Freundliche Grüße TC17pro Über eine Rückmeldung würde ich mich freuen, Danke. Meine Versionen: - TurboCAD V 17.2.77.1 Professional (nicht 2017) - TurboCAD V 2021 Platinum (V28) Zufrieden? Klicke auf eine der Zahlen von 1 bis 10. Für die erstellten Beiträge ist die Haftung, Garantie und Gewährleistung ausgeschlossen. NEU, aus gegebenem Anlass: Keinesfalls will ich Jemand beleidigen oder provizieren. Ich will nur helfen. Two hours of trial and error saves you 10 minutes of reading the manual. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mechanix1988 Mitglied Zimmerer
Beiträge: 28 Registriert: 28.02.2017
|
erstellt am: 30. Nov. 2023 05:41 <-- editieren / zitieren --> Unities abgeben:
|
Mechanix1988 Mitglied Zimmerer
Beiträge: 28 Registriert: 28.02.2017
|
erstellt am: 03. Dez. 2023 18:18 <-- editieren / zitieren --> Unities abgeben:
Nachtrag: Ich habe jetzt mehr probiert. Die besten Ergebnisse, schaffe ich durch die Freiformfläche. Erstell mir somit auch ein saubere TC Oberfläche. Ich werde da mich weiter beschäftigen. Vielen Dank für deine Hilfe, diese Ansätze haben mich zu mehr gebracht und ich konnte wieder einiges Lernen !
