Hallo liebe Gemeinde,

hoffentlich habe ich den Betreff richtig benannt.

Bin seit kurzem in einem Betrieb, wo ich ein Paar Zeichnungen erstellen soll.

Sie haben hier TurboCAD Professional 17, mit dem ich nie zu tun hatte und scheitere an einem (wahrscheilich banalem) Problem.
Ich müsste z.B. eine Welle im Querschnitt mit Füllung (Schraffur) zeichnen. Ich kriege es einfach, wie auf dem angehägten Bild zu sehen, nicht hin, die im großen Kreis liegenden geometrischen Figuren, ohne Schraffur zu zeichnen.

Die im Programm enthaltene Hilfedatei ist leider keine Hilfe für mich.

Ich hoffe kann mir jemand in ein Paar Worten weiter helfen.

Gruss Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

herzlich willkommen im Forum.

Für mich stellt sich die Frage ob du die Objekte in 2D oder 3D konstruiert hast?

Hast du wirklich noch die Version TurboCAD Proffesional 17 oder schon TC 2017 Prof.?

Wenn du in 2D bist, befolge bzw. benutze Auswahlpunktschraffur.

------------------
Freundliche Grüße
TC17pro

Über eine Rückmeldung würde ich mich freuen, Danke.
Meine Version TurboCAD V 17.2.77.1 Professional
Für die erstellten Beiträge ist die Haftung, Garantie und Gewährleistung ausgeschlossen.
Nettiquette-----Sys-Info-----Richtig fragen
Dateianhänge hochladen
So sagt man Dankeschön - Unities
NEU, aus gegebenem Anlass: Keinesfalls will ich Jemand beleidigen oder provizieren. Ich will nur helfen.
Two hours of trial and error saves you 10 minutes of reading the manual.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


@TC17pro,

danke für die prompte Antwort.

Es werden ausschliesslich 2D Zeichnungen werden und um deine Frage, welche Version es ist, zu beantworten kann ich nur ein Screenshot senden.

Die Anwendung ist zwar von 2010, reicht aber für unsere Zwecke. Vor allem werde ich zeichnungen erstellen, die dazu dienen Laserteile zu fertigen, die dann gekantet werden. Das ist aber kein Problem.

Morgen werde ich deinen Tipp ausprobieren.

Gruss Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

schau mal in dein Installationsverzeichnis von TC, dort findest du eine
PDF-Datei mit ca. 38MB das müßte die Hilfe-Pdf sein.
In dieser PDf wird auf Seite 608 (von 1168) das Thema Schraffur besprochen.

------------------
Freundliche Grüße
TC17pro

Über eine Rückmeldung würde ich mich freuen, Danke.
Meine Version TurboCAD V 17.2.77.1 Professional
Für die erstellten Beiträge ist die Haftung, Garantie und Gewährleistung ausgeschlossen.
Nettiquette-----Sys-Info-----Richtig fragen
Dateianhänge hochladen
So sagt man Dankeschön - Unities
NEU, aus gegebenem Anlass: Keinesfalls will ich Jemand beleidigen oder provizieren. Ich will nur helfen.
Two hours of trial and error saves you 10 minutes of reading the manual.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Schraffur_1.jpg Schraffur_2.jpg

Moin Jan,

falls Du es nicht findest:
1) die drei Elemente markieren
2) gewünschte Schraffur anwenden

Gruß Dirk

------------------
"Die Freiheit des Einzelnen endet dort,
wo die Freiheit des Anderen beginnt."
Immanuel Kant (1724-1804)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Danke Jungs, es funktioniert gut.

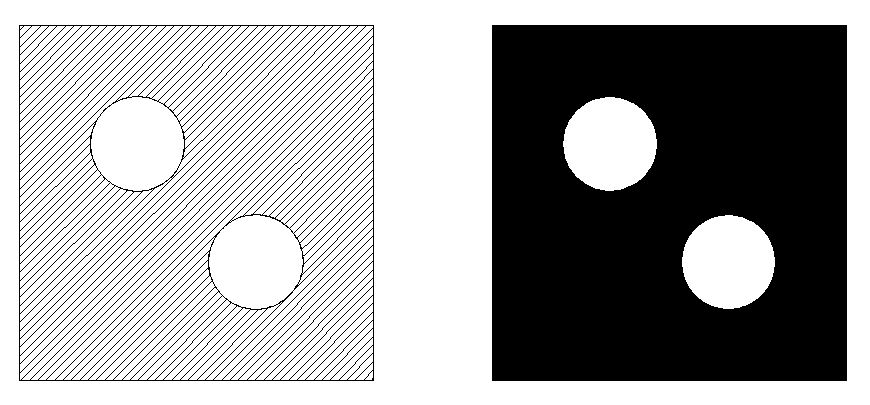

Habe jedoch ein anderes Problem. 2 nacheinander mit gleichen Einstellung schrafierten geometrischen Elemente werden bei der Vorschau richtig dargestellt, nach dem ausdrucken ist eine schwarz. Verstehe nicht warum.

Gruss Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

schwer zu sagen, ich vernute, daß sich die Eigenschaften von Abschnittsschraffuren verstellt haben.
Sieh mal unter Massstab nach.

------------------
Freundliche Grüße
TC17pro

Über eine Rückmeldung würde ich mich freuen, Danke.
Meine Version TurboCAD V 17.2.77.1 Professional
Für die erstellten Beiträge ist die Haftung, Garantie und Gewährleistung ausgeschlossen.
Nettiquette-----Sys-Info-----Richtig fragen
Dateianhänge hochladen
So sagt man Dankeschön - Unities
NEU, aus gegebenem Anlass: Keinesfalls will ich Jemand beleidigen oder provizieren. Ich will nur helfen.
Two hours of trial and error saves you 10 minutes of reading the manual.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Habe in den Eigenschaften nachgeschaut und keine Unterschiede festgestellt.
Morgen schaue ich weiter. Bin nicht ständig am Rechner im Betrieb.

Danke und Gruss
Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

wenn es erlaubt ist, kannst du die Datei mal ins Forum hochladen.

------------------
Freundliche Grüße
TC17pro

Über eine Rückmeldung würde ich mich freuen, Danke.
Meine Version TurboCAD V 17.2.77.1 Professional
Für die erstellten Beiträge ist die Haftung, Garantie und Gewährleistung ausgeschlossen.
Nettiquette-----Sys-Info-----Richtig fragen
Dateianhänge hochladen
So sagt man Dankeschön - Unities
NEU, aus gegebenem Anlass: Keinesfalls will ich Jemand beleidigen oder provizieren. Ich will nur helfen.
Two hours of trial and error saves you 10 minutes of reading the manual.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Moin Jan,

das kenne ich eigentlich nur bei sehr kleinem
Linienabstand.

Zitat:

---

Original erstellt von JanF.:
Habe in den Eigenschaften nachgeschaut und keine Unterschiede festgestellt.

---

Hast du die Eigenschaft beider Schraffuren
mal einzeln kontrolliert?

Gruß Dirk

------------------
"Die Freiheit des Einzelnen endet dort,
wo die Freiheit des Anderen beginnt."
Immanuel Kant (1724-1804)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo liebe Leute,

war mal eine Woche flach gelegen, deshalb melde ich mich erst heute.

Offensichtlich gab es Probleme mit dem Betriebssysten und/oder Druckertreibern. Da der Rechner von dem Vorgänger "verbogen" war, ist das BS neu aufgesetzt worden und der Druck der Schraffur klappt prima.

Dabei ist mir aufgefallen, daß in den Zeichnungen als Bild eingefügtes Firmenlogo nicht mehr zu sehen ist. An dieser Stelle ist nur ein leerer roter Rahmen. Lässt sich ein Bild in die Zeichnung einbetten, oder wird immer nur auf Grund des Pfades jedes mal das Bild beim öffnen der Zeichnung "geholt".

Danke und Gruß
Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

logisch, Rechner neu aufgesetzt --> Pfad zum Bild auch weg.
Folglich schauen wo der Pfad ursprünglich war.
Pfad neu anlegen und Bild in Pfad kopieren.

------------------
Freundliche Grüße
TC17pro

Über eine Rückmeldung würde ich mich freuen, Danke.
Meine Version TurboCAD V 17.2.77.1 Professional
Für die erstellten Beiträge ist die Haftung, Garantie und Gewährleistung ausgeschlossen.
Nettiquette-----Sys-Info-----Richtig fragen
Dateianhänge hochladen
So sagt man Dankeschön - Unities
NEU, aus gegebenem Anlass: Keinesfalls will ich Jemand beleidigen oder provizieren. Ich will nur helfen.
Two hours of trial and error saves you 10 minutes of reading the manual.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@TC17pro,

d.h. die Grafiken werden immer agberufen. Soll heißen, wird eine Zeichnung auf einem anderen Rechner, der nicht im gleichen Netzwerk ist, geöffnet, fehlt das Logo. Schade.

Ich glaube, am besten (wie ich schon heute ausprobiert hatte) lege ich das Logo im Netzwerk ab und dann füge ich es in die Zeichnung ein. Auf ein Paar Rechnern ist TC installiert, obwohl die Mädels und Jungs mit der Anwendung nichts anfangen können. So stelle ich sicher, daß auf jedem Rechner das Logo in der Zeichnung zu sehen ist.

Vielen Dank.

Gruss Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

Zitat:

---

d.h. die Grafiken werden immer agberufen. Soll heißen, wird eine Zeichnung auf einem anderen Rechner, der nicht im gleichen Netzwerk ist, geöffnet, fehlt das Logo. Schade.

---

So verstehe ich Netzwerk auch.

Zitat:

---

Ich glaube, am besten (wie ich schon heute ausprobiert hatte) lege ich das Logo im Netzwerk ab und dann füge ich es in die Zeichnung ein.

---

Vom rein rechnerischen hast du dann halt immer TC-Datei+Bild=Dateigröße(X)
Wenn das Bild eine xRef ist, je nach dem ob eingebettet oder nicht, hättest
du TC-Datei mit xRef, TC-Dateimit xRef, ... wobei xRef deine eigentliche Bilddatei ist.
Man könnte auch schreiben xRef(TC1+TC2+TC3...)

Zitat:

---

Auf ein Paar Rechnern ist TC installiert, obwohl die Mädels und Jungs mit der Anwendung nichts anfangen können. So stelle ich sicher, daß auf jedem Rechner das Logo in der Zeichnung zu sehen ist.

---

Wenn du soviel Geld für nicht genutzte Lizenzen hast, dann schätze dich glücklich.

------------------
Freundliche Grüße
TC17pro

Über eine Rückmeldung würde ich mich freuen, Danke.
Meine Version TurboCAD V 17.2.77.1 Professional
Für die erstellten Beiträge ist die Haftung, Garantie und Gewährleistung ausgeschlossen.
Nettiquette-----Sys-Info-----Richtig fragen
Dateianhänge hochladen
So sagt man Dankeschön - Unities
NEU, aus gegebenem Anlass: Keinesfalls will ich Jemand beleidigen oder provizieren. Ich will nur helfen.
Two hours of trial and error saves you 10 minutes of reading the manual.

[Diese Nachricht wurde von TC17pro am 14. Mrz. 2023 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von TC17pro:

Wenn du soviel Geld für nicht genutzte Lizenzen hast, dann schätze dich glücklich.

---

He he. Sind nicht meine Rechner. Ergo, habe selbst die Lizenzen nicht bezahlt.

Zitat:

---

Original erstellt von TC17pro:

Vom rein rechnerischen hast du dann halt immer TC-Datei+Bild=Dateigröße(X)
Wenn das Bild eine xRef ist, je nach dem ob eingebettet oder nicht, hättest
du TC-Datei mit xRef, TC-Datei mit xRef, ... wobei xRef deine eigentliche Bilddatei ist.
Man könnte auch schreiben xRef(TC1+TC2+TC3...)

---

Könntest du mir bitte erklären, was du mit xRef meinst? Bild => xRef ?
Und ich habe auch gefragt, ob sich eine Grafik einbetten lässt. Die Dateigrösse spielt dabei keine Rolle.

Gruss Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@TC17pro,

vergesse bitte meine letzte Frage mit dem Einbetten eines Bildes. Bin findig geworden. Ja, ich weiß: wer lesen kann....
