Hallo,

ich habe die Aufgabe, für eine Maschine einen "Rechnen" zu zeichnen und produzieren zu lassen.

Dieser ist aktuell 2480mm lang, hat 310 Zinken. Bei der nächsten Maschine wird ein kürzerer oder längerer benötigt... An sich auch noch 3 Biegungen und verschiedene Bohrungen zum Befestigen. Also halt wiederkehrend, in anderen Abmessungen. Der Anhang ist nur eine vereinfachte Darstellung.

Das Problem:
Final ist es EIN Bauteil mit 310 einzelnen Zinken. Also wäre es sicherlich sinnvoll mit Blöcken zu arbeiten. Andererseits müsste es als EIN Bauteil gezeichnet werden, aber dafür benötigt TC unglaublich viele Resourcen... das schafft mein Rechner (Intel I7, 40GB RAM)offenbar fast nicht mehr. Wenn dann nur eine Biegelinie verschoben werden muss... Kaffee, Zigarette, Tatort gucken.. dann mal sehen ob er fertig ist...

Wie würdet ihr an diese Sache herangehen oder hab ich grundsätzlich etwas falsch an der Zeichnung gemacht? Oder ein falsches Verständnis dafür?

Und wie übergebe ich das an einen Produzenten, das er das nicht alles neu zeichnen muss? Wenn das Teil vorzugsweise als dxf übergeben wird, bekommt er letztendlich eine Menge "Einzelteile" - wenn ich mit Blöcken gearbeitet habe. Auch wenn ich das Ganze auf den Papierbereich übertrage, habe ich dort eine Menge "Einzelteile"...

Vielen Dank für Eure Unterstützung

Gruß Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ich kann deine Datei leider nicht öffnen.

Stell mal bitte eine Step oder Bild ins Forum ein, Danke.

------------------
Freundliche Grüße
TC17pro

Über eine Rückmeldung würde ich mich freuen, Danke.
Meine Version TurboCAD V 17.2.77.1 Professional
Für die erstellten Beiträge ist die Haftung, Garantie und Gewährleistung ausgeschlossen.
Nettiquette-----Sys-Info-----Richtig fragen
Dateianhänge hochladen
So sagt man Dankeschön - Unities
NEU, aus gegebenem Anlass: Keinesfalls will ich Jemand beleidigen oder provizieren. Ich will nur helfen.
Two hours of trial and error saves you 10 minutes of reading the manual.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

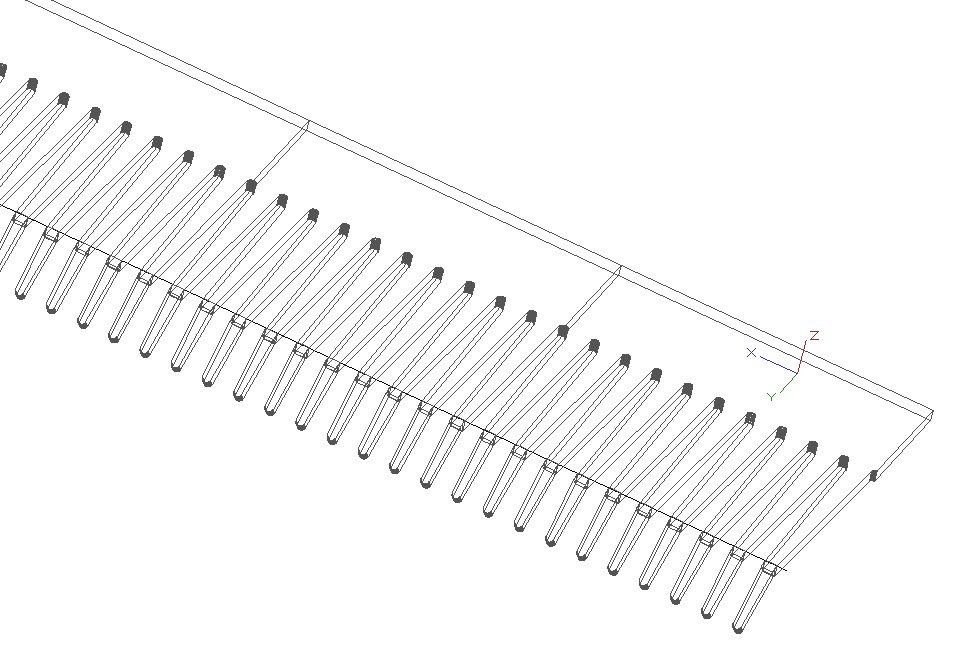

Rechenbeispiel.png RechenBeispiel.dxf
