Thema: Profile für Erhebung erstellen (1618 / mal gelesen)
|
taxiteufel Mitglied Taxifahrer
Beiträge: 23 Registriert: 10.02.2010 TurboCAD Pro Platinum 2017 64 Bit
|
erstellt am: 03. Apr. 2020 19:32 <-- editieren / zitieren --> Unities abgeben:
Ich möchte mit Erhebung arbeiten. Bei allen Erklärungen und Videos dazu sind die zu benutzenden Profile bereits vorgegeben. Ich habe nun das Problem, wie erstelle ich die verschiedenen Profile (Querschnitte) an den benötigten Positionen (Ebenen)? Gibt es dazu Step-by-Step-Tutorials oder Videos? Grüße Heiko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Wilhelm Bruns Moderator
Beiträge: 1841 Registriert: 05.03.2009 Windows10 64 Bit 8GB Arbeitsspeicher Nividia G Force Grafikkarte TC 2016 Pro Platinum TC 2017 Pro Platinum TC 2019/2020 Pro Platinum TC 2020/2021 Pro Platinum
|
erstellt am: 04. Apr. 2020 04:45 <-- editieren / zitieren --> Unities abgeben: Nur für taxiteufel
|
TC17pro Ehrenmitglied V.I.P. h.c. TZ der hilft --> PM
Beiträge: 3215 Registriert: 20.08.2013 Rechner 1, alt mit W7 NVidia GT540M Rechner 2, neu mit W10 NVidia GeForce GTX1060 Drucker: Ender 3 Pro
|
erstellt am: 04. Apr. 2020 05:31 <-- editieren / zitieren --> Unities abgeben: Nur für taxiteufel
|
taxiteufel Mitglied Taxifahrer
Beiträge: 23 Registriert: 10.02.2010 TurboCAD Pro Platinum 2017 64 Bit
|
erstellt am: 04. Apr. 2020 21:11 <-- editieren / zitieren --> Unities abgeben:
Danke, das Erstellen der Profile selbst ist nicht das Problem. Wie ich eine Arbeitsebene auf eine Fläche lege ist mir bekannt. Wie ich aber die Arbeitsebenen im Raum lege, um dort die Profile zu erstellen, die ich mit Erhebung dann verbinde, das erschließt sich mir bisher nicht, bzw. wie gehe ich effektiv vor, die Profile an den notwendigen Stellen zu erstellen. Genau dafür suche ich eine Anleitung bzw. ein Video. Grüße Heiko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Leopoldi Mitglied Heimwerker i.R. www.max-mg.de
Beiträge: 1382 Registriert: 16.07.2009 Unter Win10-Pro 64Bit: (TC21)-TC2020 Pro Platinum
|
erstellt am: 04. Apr. 2020 22:38 <-- editieren / zitieren --> Unities abgeben: Nur für taxiteufel
Hallo Heiko, zeichne ein Rechteck auf der Planebene und (Kopie) verschiebe es mit Delta X, Y und Z und ggf. Drehungen auf die Wunschposition. Dann mit "AE durch Facette" oder von mir bevorzugt "AE durch 3 Punkte" bestimmen. Oder nutze direkt "Aktuelle Arbeitsebene bearbeiten" Manchesmal helfen auch Hilfsquader z.B. für Möbelbau. Grüße ------------------ - Heimwerker Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TC17pro Ehrenmitglied V.I.P. h.c. TZ der hilft --> PM
Beiträge: 3215 Registriert: 20.08.2013 Rechner 1, alt mit W7 NVidia GT540M Rechner 2, neu mit W10 NVidia GeForce GTX1060 Drucker: Ender 3 Pro
|
erstellt am: 05. Apr. 2020 06:54 <-- editieren / zitieren --> Unities abgeben: Nur für taxiteufel
|
taxiteufel Mitglied Taxifahrer
Beiträge: 23 Registriert: 10.02.2010 TurboCAD Pro Platinum 2017 64 Bit
|
erstellt am: 06. Apr. 2020 14:19 <-- editieren / zitieren --> Unities abgeben:

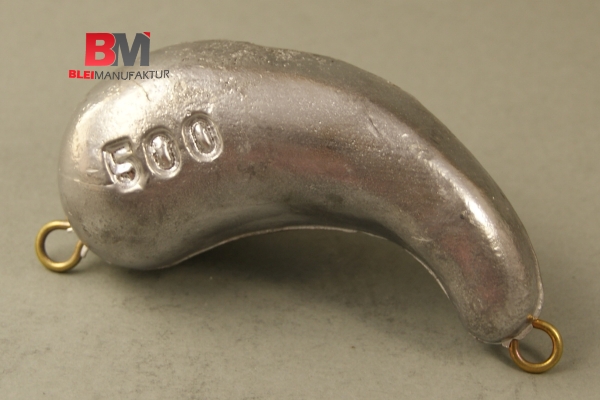

ich habe als Bild den Gegenstand, der es werden soll und als Datei die erstellte Grundform hochgeladen. Die genauen Maße der Querschnitte als Anleitung sind erst mal egal. Ich möchte nur gern sehen, wie man nacheinander am sinnvollsten vorgeht, bei der Erstellung. Die Zahlen bitte unbeachtet lassen. Grüße Heiko [Diese Nachricht wurde von taxiteufel am 06. Apr. 2020 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TC17pro Ehrenmitglied V.I.P. h.c. TZ der hilft --> PM
Beiträge: 3215 Registriert: 20.08.2013 Rechner 1, alt mit W7 NVidia GT540M Rechner 2, neu mit W10 NVidia GeForce GTX1060 Drucker: Ender 3 Pro
|
erstellt am: 07. Apr. 2020 10:48 <-- editieren / zitieren --> Unities abgeben: Nur für taxiteufel
Hallo, ich habe das mal so gemacht. --> siehe Bild 1. Zuerst die äußere Grundform gezeichnet ("schlampige" Banane). 2. Dann die Strahlen (rot) um die Arbeitsebenen zu plazieren. 3. Jetzt die erste Arbeitsebene an dem ersten Strahl ausgerichtet und senkrecht gestellt. Einen Kreis oder Bogen mit Schnittpunkt (Banane) auf die neue AE gezeichnet. 4. Punkt 3 so oft wiederholt bis auf jedem Strahl ein Bogen liegt. 5 Erhebung ... alle Profil der Reihe anklicken... unten links das Fähnchen drücken. fertig. AE wieder nach Welt einstellen. Weiter mit einem "Torus" um die beiden Ringe zu bekommen. Wenn gewünscht alles mit "Boolscher Addition" zusammen fügen. Da dein Bild ein Gussteil ist.? Einen Kasten drumrum basteln und mit Boolscher Subtraktion das Schleppblei subtrahieren. Negativform zweiteilen und fertig ist die Giesform. ------------------ Freundliche Grüße TC17pro Über eine Rückmeldung würde ich mich freuen, Danke. Meine Version TurboCAD V 17.2.77.1 Professional Für die erstellten Beiträge ist die Haftung, Garantie und Gewährleistung ausgeschlossen. Nettiquette-----Sys-Info-----Richtig fragen Dateianhänge hochladen So sagt man Dankeschön - Unities Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
taxiteufel Mitglied Taxifahrer
Beiträge: 23 Registriert: 10.02.2010 TurboCAD Pro Platinum 2017 64 Bit
|
erstellt am: 07. Apr. 2020 15:48 <-- editieren / zitieren --> Unities abgeben:
Die Arbeitsebenen auf dem Strahl ausrichten: mit Arbeitsebene durch 3 Punkte? Senkrecht stellen: mit Aktuelle Arbeitsebene bearbeiten? Wie kann ich die da korrekt drehen. Mit der Maus geht so wie ich will, aber ist total ungenau. Wo kann ich eine Drehung um 90 Grad um eine Achse direkt eingeben, so das nur diese gedreht wird? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TC17pro Ehrenmitglied V.I.P. h.c. TZ der hilft --> PM
Beiträge: 3215 Registriert: 20.08.2013 Rechner 1, alt mit W7 NVidia GT540M Rechner 2, neu mit W10 NVidia GeForce GTX1060 Drucker: Ender 3 Pro
|
erstellt am: 07. Apr. 2020 16:21 <-- editieren / zitieren --> Unities abgeben: Nur für taxiteufel
Hallo, Zitat: Die Arbeitsebenen auf dem Strahl ausrichten: mit Arbeitsebene durch 3 Punkte?
So hab ich das gemacht. Es gibt auch noch andere Wege. Zitat: Senkrecht stellen: mit Aktuelle Arbeitsebene bearbeiten?
Ja. Zitat: Wie kann ich die da korrekt drehen.
Üben, üben, üben, das kann man nicht erklären, ich zumindest nicht. Ist das Teil markiert, erscheint ein gelber und 3 grüne Punkte, die Ziehpunkte. Der gelbe ist der Bezugspunkt. An den grünen Ziehpunkten kannst du das Teil drehen. Zitat: Wo kann ich eine Drehung um 90 Grad um eine Achse direkt eingeben, so das nur diese gedreht wird?
In der unteren Kontrolleiste (wenn sie richtig eingestellt ist). Einstellungen findest du gleich neben den Feldern rechts (kleines Handsymbol). Am besten mal mit der Standardebene mal üben, was bei einer Drehung passiert. Und nebenbei beobachten welche Felder sich unten mit ändern. ------------------ Freundliche Grüße TC17pro Über eine Rückmeldung würde ich mich freuen, Danke. Meine Version TurboCAD V 17.2.77.1 Professional Für die erstellten Beiträge ist die Haftung, Garantie und Gewährleistung ausgeschlossen. Nettiquette-----Sys-Info-----Richtig fragen Dateianhänge hochladen So sagt man Dankeschön - Unities Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CADMEX Mitglied Drucktechnologe
Beiträge: 347 Registriert: 07.09.2017 TurboCad 2020/2021 Pro Platinum RedSDK AMD Ryzen Threadripper 3970X 32-Core 3.69 GHz 64 GB RAM, SSD 1 TB/4 TB NVIDIA GeForce RTX 2700 Super Windows 10 Pro
|
erstellt am: 19. Apr. 2020 00:46 <-- editieren / zitieren --> Unities abgeben: Nur für taxiteufel

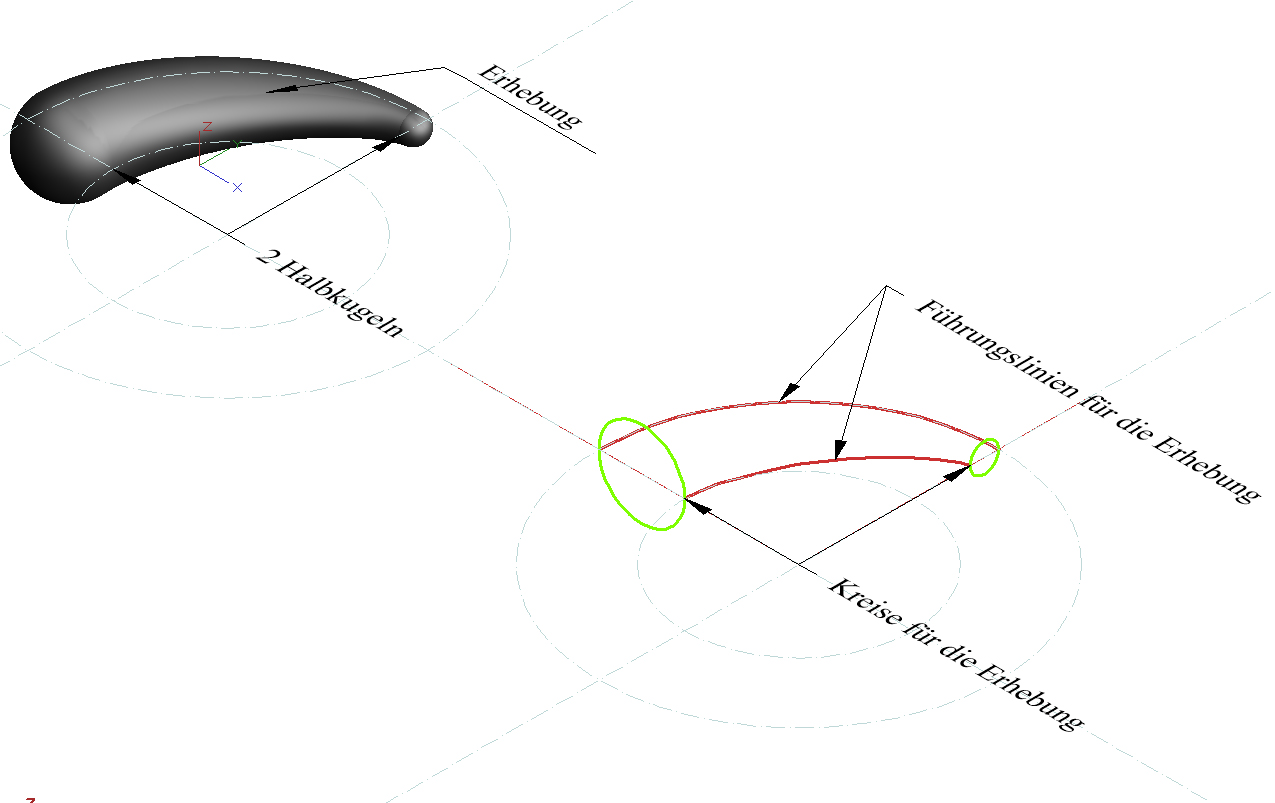

Hallo Heiko, am einfachsten geht das, wenn du mit einer einfachen Konstruktion (Hilfslinien) mal die Grundlage einrichtest. Dann brauchst du nur die Pfade für die Erhebung zu zeichnen und anschliessend die Arbeitsebene mal um x, dann um y jeweils 90° zu drehen um die beiden Kreise zu anzulegen. Das wäre dann die Grundlage für die Erhebung. mit zwei Halbkugeln an den Enden addiert ist das Teil auch schon fertig. Siehe angefügtes Bild.. Beste Grüsse Werner ------------------ Frei sein heisst nicht machen zu können was man will. Frei sein heisst nicht machen zu müssen was man nicht will. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
taxiteufel Mitglied Taxifahrer
Beiträge: 23 Registriert: 10.02.2010 TurboCAD Pro Platinum 2017 64 Bit
|
erstellt am: 19. Apr. 2020 19:43 <-- editieren / zitieren --> Unities abgeben:
|
CADMEX Mitglied Drucktechnologe
Beiträge: 347 Registriert: 07.09.2017 TurboCad 2020/2021 Pro Platinum RedSDK AMD Ryzen Threadripper 3970X 32-Core 3.69 GHz 64 GB RAM, SSD 1 TB/4 TB NVIDIA GeForce RTX 2700 Super Windows 10 Pro
|
erstellt am: 19. Apr. 2020 20:14 <-- editieren / zitieren --> Unities abgeben: Nur für taxiteufel

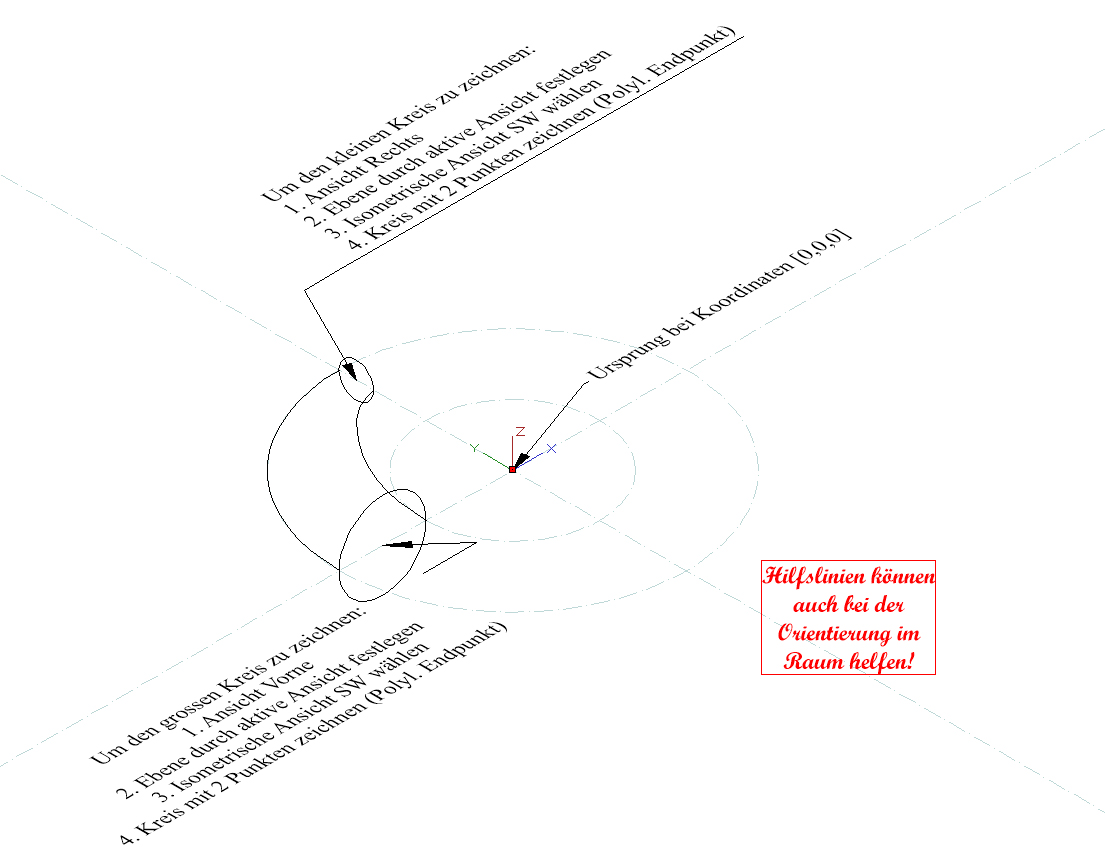

Hallo Taxiteufel Gerade als Neuling mit TC ist es wichtig sich mit Standardansichten vertraut zu machen. Im angefügten Bild beschreibe ich wie einfach es ist, mit Standardansichten die Ebenen für die beiden Kreise meines vorigen Postings auszurichten und zu zeichnen. Beste Grüsse Werner ------------------ Frei sein heisst nicht machen zu können was man will. Frei sein heisst nicht machen zu müssen was man nicht will. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TC17pro Ehrenmitglied V.I.P. h.c. TZ der hilft --> PM
Beiträge: 3215 Registriert: 20.08.2013 Rechner 1, alt mit W7 NVidia GT540M Rechner 2, neu mit W10 NVidia GeForce GTX1060 Drucker: Ender 3 Pro
|
erstellt am: 21. Apr. 2020 05:41 <-- editieren / zitieren --> Unities abgeben: Nur für taxiteufel
|
CADMEX Mitglied Drucktechnologe
Beiträge: 347 Registriert: 07.09.2017 TurboCad 2020/2021 Pro Platinum RedSDK AMD Ryzen Threadripper 3970X 32-Core 3.69 GHz 64 GB RAM, SSD 1 TB/4 TB NVIDIA GeForce RTX 2700 Super Windows 10 Pro
|
erstellt am: 21. Apr. 2020 13:19 <-- editieren / zitieren --> Unities abgeben: Nur für taxiteufel
Hallo TC17Pro Richtig, wenn Ansichten nur leicht verdreht sind klappt das natürlich nicht. Deshalb habe ich auch bevor "Arbeitsebene durch Ansicht" gewählt wurde eine Standardansicht gewählt. Dann kann man auch sicher sein, dass die Plan ist. Allerdings ist manchmal auch eine von Standardansichten abweichende Ansicht ganz hilfreich, doch man muss eben wissen was man tut. Beste Grüsse Werner ------------------ Frei sein heisst nicht machen zu können was man will. Frei sein heisst nicht machen zu müssen was man nicht will. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TC17pro Ehrenmitglied V.I.P. h.c. TZ der hilft --> PM
Beiträge: 3215 Registriert: 20.08.2013 Rechner 1, alt mit W7 NVidia GT540M Rechner 2, neu mit W10 NVidia GeForce GTX1060 Drucker: Ender 3 Pro
|
erstellt am: 21. Apr. 2020 14:42 <-- editieren / zitieren --> Unities abgeben: Nur für taxiteufel
|
