Thema: gerundete Kanten aka Lichtkanten und unechte Kanten (1846 mal gelesen)
|
Konzius Fu Mitglied
Beiträge: 173 Registriert: 18.06.2016 TC19PP64 Win7
|
erstellt am: 08. Jun. 2018 11:52 <-- editieren / zitieren --> Unities abgeben:

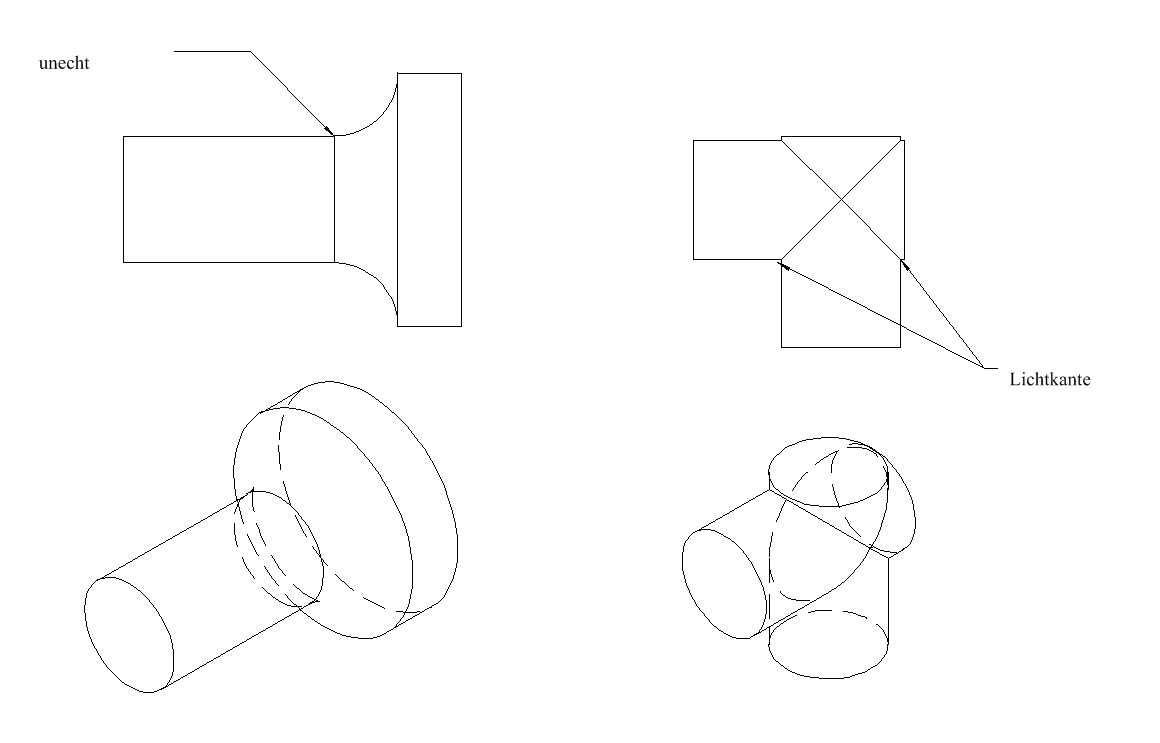

Tag allerseits, ich habe viel mit zylindrischen Teilen zu tun. Wenn ich nun sog. Lichtkanten (nach Hoischen) habe, also runde Kanten die in der Ansicht als grade Linien erscheinen, oder auch unechte Kanten, also wenn in einem Profil ein grade Kante tangential an einen Bogen stößt und dies später rotiert wird, stellt man die gewöhnlich mit Kantenlinien dar, die kurz vor der Körperkante enden. Das macht TC anders, es sind immer voll durchgehende Kantenlinien und das sieht nicht gut aus. Klar, ich kann in der Layout-Ansicht erst explodieren und dann korrigieren, aber das ist eben mitunter reichlich Aufwand und wird bei Änderungen alles nochmal fällig (eben grade den Fall gehabt...). Also: Kann ich TC irgendwie so einstellen, das solche Kanten "richtig" dargestellt werden? [Edit] Hab noch schnell was gemalt... LG, KF
[Diese Nachricht wurde von Konzius Fu am 08. Jun. 2018 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TC17pro Ehrenmitglied V.I.P. h.c. TZ der hilft --> PM
Beiträge: 3215 Registriert: 20.08.2013 Rechner 1, alt mit W7 NVidia GT540M Rechner 2, neu mit W10 NVidia GeForce GTX1060 Drucker: Ender 3 Pro
|
erstellt am: 10. Jun. 2018 07:35 <-- editieren / zitieren --> Unities abgeben: Nur für Konzius Fu
Hallo KF, Definitionssache: Tangentiale Kanten = Übergang von rund auf gerade z.B. Drehteil mit Innen- bzw. Außenradius Lichtkante = virtueller Schnittpunkt zweier Kanten mit Radius Soweit so gut. Tangentiale Kanten kannst Du in den Einstellungen anzeigen bzw. nicht anzeigen lassen. Lichtkanten kannst Du nicht anzeigen lassen, da es sich um virtuelle Kanten handelt. ------------------ Freundliche Grüße TC17pro Über eine Rückmeldung würde ich mich freuen, Danke. Meine Version TurboCAD V 17.2.77.1 Professional Für die erstellten Beiträge ist die Haftung, Garantie und Gewährleistung ausgeschlossen. Info---Sys-Info---Richtig fragen Dateianhänge hochladen So sagt man Dankeschön Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Wilhelm Bruns Moderator
Beiträge: 1841 Registriert: 05.03.2009 Windows10 64 Bit 8GB Arbeitsspeicher Nividia G Force Grafikkarte TC 2016 Pro Platinum TC 2017 Pro Platinum TC 2019/2020 Pro Platinum TC 2020/2021 Pro Platinum
|
erstellt am: 10. Jun. 2018 10:39 <-- editieren / zitieren --> Unities abgeben: Nur für Konzius Fu
|
TC17pro Ehrenmitglied V.I.P. h.c. TZ der hilft --> PM
Beiträge: 3215 Registriert: 20.08.2013 Rechner 1, alt mit W7 NVidia GT540M Rechner 2, neu mit W10 NVidia GeForce GTX1060 Drucker: Ender 3 Pro
|
erstellt am: 10. Jun. 2018 11:20 <-- editieren / zitieren --> Unities abgeben: Nur für Konzius Fu
|
Wilhelm Bruns Moderator
Beiträge: 1841 Registriert: 05.03.2009 Windows10 64 Bit 8GB Arbeitsspeicher Nividia G Force Grafikkarte TC 2016 Pro Platinum TC 2017 Pro Platinum TC 2019/2020 Pro Platinum TC 2020/2021 Pro Platinum
|
erstellt am: 10. Jun. 2018 11:44 <-- editieren / zitieren --> Unities abgeben: Nur für Konzius Fu
|
Konzius Fu Mitglied
Beiträge: 173 Registriert: 18.06.2016 TC19PP64 Win7
|
erstellt am: 21. Jun. 2018 21:00 <-- editieren / zitieren --> Unities abgeben:
Moin, bin grade an dem Thema einen Moment dran. Tangentenlinien ausblenden sieht erstmal gut aus. Nützt aber nichts. Ich brauche das für die Layoutansicht aka den Entwurf, der auf der "Papier"-Seite eingefügt und bemaßt wird. Egal welchen Rendermodus ich benutze, dort sind die unechten Kanten immer sichtbar. Wenn das funktionierte, könnte ich mir das Explodieren sparen und hätte es bei Änderungen leichter. Man kann dort zwar auch Renderansichten einfügen, aber das will ich nicht, zu komplex, zu unintuitiv. Der Zweck der Übung ist, daß bei Drehteilen der Fertiger sofort sieht, wo die Geometrieübergänge sind, für Richtungsänderung, ggf. Werkzeugwechsel, etc. Hilft nichts, dann muß man (=ich) eben das Modell gleich perfekt konstruieren und dreimal prüfen, bevor es als Entwurf festgehalten wird. geht was schief: Gehe zurück auf Los, ziehe nicht... LG, KF -- 'Tschuldigung, wo geht's denn hier zum Reaktor? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mlaufer Mitglied Konstrukteur
Beiträge: 1111 Registriert: 10.07.2001 TC 26.0 Pro Platinum D,64-bit Intel i7 4800MQ, 2,70 GHz, Win7 P 64-bit, 16 GB RAM, SSD 512 GB, NVidia Quadro K4100M
|
erstellt am: 22. Jun. 2018 07:50 <-- editieren / zitieren --> Unities abgeben: Nur für Konzius Fu
Hallo KF! Das ist halt so bei CAD. Als ich vom Zeichenbrett zum CAD wechselte, dachte ich auch erst, oh Gott, wie sieht das denn aus... Was sagt da der Chef dazu... Wird da gleich wieder das CAD Programm schlechtgeredet... Mittlerweile denke ich mir da nichts dabei. Wie es raus kommt, so ist es halt. Andere Programme sind auch nicht anders. Ich habe auch ab und zu mit Drehteilen zu tun. Da bekommt der halt eine 3d PDF und gut is! Wenn er dann immer noch nichts sieht, dann hat er den Beruf verfehlt TC macht da richtig Spaß, Drehteile zu zeichnen. Mal was anderes, gegenüber dem anderen Zeugs... Viele Grüße: Manfred! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
RexDanni Moderator
Beiträge: 2017 Registriert: 06.06.2000
|
erstellt am: 22. Jun. 2018 09:00 <-- editieren / zitieren --> Unities abgeben: Nur für Konzius Fu
|
Konzius Fu Mitglied
Beiträge: 173 Registriert: 18.06.2016 TC19PP64 Win7
|
erstellt am: 22. Jun. 2018 16:09 <-- editieren / zitieren --> Unities abgeben:
Moin, klar ist das ein guter Plan <ggg>, aber Änderungen kommen vor. In diesem Fall hatte ich tatsächlich eine Fehler gemacht, Zylinderausfsatz vergessen, aber es kann auch Ableitungen von einem Modell in ein neues, unterschiedliches Teil geben, technische Änderungen durch neue oder andere Fertigungsverfahren, Rohstoffwechsel, etc. Das heißt jetzt zusätzlich, daß ich das Änderungsverfahren in TC dokumentieren und, noch schwieriger, für den Fall der Fälle bereitstellen muß, damit man es auch sieht. @Manfred: Da geht es doch schon los. Ich konnte Deine Zeichnung bisher nicht öffnen, suche grade nach einem PDF-Guckprogramm, daß nicht von A**** ist und trotzdem 3D anzeigen kann. Tatsächlich bekommt der Fertiger neuerdings (1. Durchlauf, hat gut geklappt) eine PDF-Fertigungszeichnung mit einer Übersicht und dazu ein STEP-Modell, das paßt gut. Allgemein wende ich gern das Toyot(d)a-Prinzip an: Nicht um Fehler rummanövrieren und Warnschilder aufhängen sondern dafür sorgen, daß der Fehler nicht mehr auftreten kann. Prost! LG, KF -- Along with 'Antimatter' and 'Dark Matter' we've recently discovered the existence of `Doesn't Matter`, which appears to have no effect on the universe whatsoever. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
