Thema: Turbo CAd 19 Prof (3035 mal gelesen)
|
Hofi63 Mitglied Selbstständig
Beiträge: 25 Registriert: 07.04.2015
|
erstellt am: 09. Apr. 2015 20:45 <-- editieren / zitieren --> Unities abgeben:
Mal erst ein Hallo zusammen, zu meiner Person , ich selber Arbeite seit ca 10 Jahren mit Turbo CAD, nun in der Version 19. Seit neuen aber auch in 3D. Im Netz und Bücher darüber gelesen , und eigentlich nicht sehr viel schlauer als Vorher. Hierbei Tauchen einfach fragen auf , die ich in Büchern nicht finde. 1: Wenn ich einen Würfel erstelle mit einer Kantenlänge von 50 mm , und diesen im Raum drehe , wieso ändern sich dann die Kantenlänge beim drehen. nach dem Drehen habe ich 20-10-70. 2: Wenn ich einen 3D Körper verändern möchte, eine Kante zusätzlich einbringen, geht das in 2D sehr einfach, nur in 3D macht es das Programm nicht. Wo kann ich so etwas nachlesen.
Vieleicht könnt ihr mir da weiterhelfen . Lieben Gruß Lutz Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mlaufer Mitglied Konstrukteur
Beiträge: 1111 Registriert: 10.07.2001 TC 26.0 Pro Platinum D,64-bit Intel i7 4800MQ, 2,70 GHz, Win7 P 64-bit, 16 GB RAM, SSD 512 GB, NVidia Quadro K4100M
|
erstellt am: 10. Apr. 2015 07:42 <-- editieren / zitieren --> Unities abgeben: Nur für Hofi63
Hallo Lutz. zu 1: Das kommt halt auf die Ansicht an. Wenn ich den Würfel drehe, werden die Seitenflächen in der Ansicht schmäler. Zum Vermaßen mit der richtigen Kantenlänge gibt es da den Befehl "Intelligent" Der funktioniert aber nur richtig im Modellbereich. zu 2: Ich weiß ja nicht, was Du ändern möchtest, aber eine Möglichkeit ist der Befehl "Schnelles Ziehen", oder an dem Teil mit Klötzchen anbauen und mit den Befehl "3D-Vereinigung" vereinen. Viele Grüße: Manfred! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Wilhelm Bruns Moderator
Beiträge: 1841 Registriert: 05.03.2009 Windows10 64 Bit 8GB Arbeitsspeicher Nividia G Force Grafikkarte TC 2016 Pro Platinum TC 2017 Pro Platinum TC 2019/2020 Pro Platinum TC 2020/2021 Pro Platinum
|
erstellt am: 10. Apr. 2015 08:16 <-- editieren / zitieren --> Unities abgeben: Nur für Hofi63
Hallo Lutz Erstmal willkommen im TC Forum. Ein Quader ändert seine größe nicht wenn er gedreht wird. Wäre ja auch schlimm. Ich vermute mal du benutzt das Ansichtskoordinatensystem. Da ändern sich Tatsächlich die Abmessungen der Ansicht wenn du das Objekt drehst Nicht jedoch das Objekt selber. Wechsel mal zum Modellkoordinatensystem. Zu den Zusätzlichen Kanten das sollte eigentlich wie Manfred schon erläutert hat was mit boolescher OP gehen. Gruß aus dem Münsterland: Wilhelm Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hofi63 Mitglied Selbstständig
Beiträge: 25 Registriert: 07.04.2015
|
erstellt am: 10. Apr. 2015 10:10 <-- editieren / zitieren --> Unities abgeben:
Hallo Manfred und Wilhelm , danke für eure Beiträge . Ich denke das mit dem Würfel und drehen geht , aber nur wenn ich den Würfel mit der Passenden Funktion benutze. Zeichne ich solch einen Würfel mit Linien geht es nicht . Den Körper , welchen ich Zeichnen /erstellen möchte , habe ich als Bild mal angehängt. Der Körper habe ich als 2 D gezeichnet, eine Tiefe zugewiesen und als 3 D erhalten. Das dort dann 4 Kanten fehlen ist mir klar, aber wie kann ich dann die fehlenden Kanten nachzeichnen , das geht nicht . Zu den Kanten: Von unten nach oben geht es Konisch .Dann kommen absätze mit schrägen. In der anzahlz 4 Stück für 4 seiten. 2 Seiten Zeichne ich ja in 2 D . die beiden anderen würde ich dann gerne auch nachträglich Zeichnen. Wie könnte ich das ändern ? Diesen Körper habe ich auch versucht aus 3 Objekte zusammen zu setzen ! Das ging dann gnadenlos schief . Manfred: Bitte wo finde ich schnelles Ziehen?Nennt sich das so ? Lieben Gruß Lutz
[Diese Nachricht wurde von Hofi63 am 10. Apr. 2015 editiert.] [Diese Nachricht wurde von Hofi63 am 10. Apr. 2015 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mlaufer Mitglied Konstrukteur
Beiträge: 1111 Registriert: 10.07.2001 TC 26.0 Pro Platinum D,64-bit Intel i7 4800MQ, 2,70 GHz, Win7 P 64-bit, 16 GB RAM, SSD 512 GB, NVidia Quadro K4100M
|
erstellt am: 10. Apr. 2015 11:08 <-- editieren / zitieren --> Unities abgeben: Nur für Hofi63
Hallo Lutz! Ich würde das Teil ja mit Erhebung zeichnen. Das wäre für mich am einfachsten. Einfach die Querschnitte zeichnen, in der richtigen Höhe anordnen und den Befehl benützen. Schnelles Zeihen findest Du unter: Ändern/3D-Objekt/Schnelles Ziehen. Viele Grüße: Manfred! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hofi63 Mitglied Selbstständig
Beiträge: 25 Registriert: 07.04.2015
|
erstellt am: 10. Apr. 2015 13:36 <-- editieren / zitieren --> Unities abgeben:
Hallo Manfred, nun dein Vorschlag umgesetzt und......... vier mal ein rechteck gezeichnet mit dem Befehl erhebung und es wurden keine geraden Linien gesetzt sondern Bögen. Nachdem ich dieses als Gruppe abgespeichert hatt wollte ich versuchen diesen schritt zu Drehen , so gerade im Raum setzen. Ja die Maße waren dann mal weg und das Objekt war dann nur noch 2 D ???????? Wieso das ? Dann zu deiner beschreibung unter Ändern/3D-Objekte.... dieses habe ich in der Version 19 Prof nicht. Was ich habe ist Ändern/3D-Operation und darunter ist es nicht zu finden. Kann es sein das es nur in der 21er Version diese Funktion gibt ? Lieben Gruß Lutz
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hofi63 Mitglied Selbstständig
Beiträge: 25 Registriert: 07.04.2015
|
erstellt am: 10. Apr. 2015 13:49 <-- editieren / zitieren --> Unities abgeben:
Manfred, ein Teilerfolg : Nachdem ich nun vier Rechtecke gezeichnet hatte, mit unterschiedlichen Maßen, und diese mit dem Befehl Erhebung nacheinander verbunden habe ( erst das untere und dann das zweite-nach diesen beiden dann das Dritte und zum schluss das Vierte) geht es . Aber es ist kein 3D Objekt, es ist Drehbar hat aber keine Tiefe. Obwohl alles auf 3 D eingestellt ist . Hast du eine Idee Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TC17pro Ehrenmitglied V.I.P. h.c. TZ der hilft --> PM
Beiträge: 3215 Registriert: 20.08.2013 Rechner 1, alt mit W7 NVidia GT540M Rechner 2, neu mit W10 NVidia GeForce GTX1060 Drucker: Ender 3 Pro
|
erstellt am: 10. Apr. 2015 14:36 <-- editieren / zitieren --> Unities abgeben: Nur für Hofi63
|
TC17pro Ehrenmitglied V.I.P. h.c. TZ der hilft --> PM
Beiträge: 3215 Registriert: 20.08.2013 Rechner 1, alt mit W7 NVidia GT540M Rechner 2, neu mit W10 NVidia GeForce GTX1060 Drucker: Ender 3 Pro
|
erstellt am: 10. Apr. 2015 14:47 <-- editieren / zitieren --> Unities abgeben: Nur für Hofi63
Hallo Hofi63, wenn Du einen Screenshot machen kannst, mach mal folgendes in Turbocad. Alle Teile markieren, dann machst Du von der Auswahlpalette einen Screenshot. Den Screenshot hier im Forum einstellen. Wieso? Ich vermute, daß Du 2D-Teile (z.B. Linien) und 3D-Teile (z.B. Quader) vermischen tust. 2D-Teile lassen sich (meines Wissens) nicht rendern, nur 3D-Teile. ------------------ Freundliche Grüße TC17pro Über eine Rückmeldung würde ich mich freuen, Danke.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hofi63 Mitglied Selbstständig
Beiträge: 25 Registriert: 07.04.2015
|
erstellt am: 10. Apr. 2015 16:23 <-- editieren / zitieren --> Unities abgeben:
Hey TC17pro, jou dahin würde ich gerne kommen. Es wird aber nicht erklärt wie einzelne schritte dahin führen. Wie schon geschrieben, ich konstruiere in 3D , aber das Objekt ist nur 2 D ohne Tiefe. Es wird noch eine Funktion fehlen. Aber welche Lieben Gruß Lutz
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hofi63 Mitglied Selbstständig
Beiträge: 25 Registriert: 07.04.2015
|
erstellt am: 10. Apr. 2015 16:40 <-- editieren / zitieren --> Unities abgeben:
|
Wilhelm Bruns Moderator
Beiträge: 1841 Registriert: 05.03.2009 Windows10 64 Bit 8GB Arbeitsspeicher Nividia G Force Grafikkarte TC 2016 Pro Platinum TC 2017 Pro Platinum TC 2019/2020 Pro Platinum TC 2020/2021 Pro Platinum
|
erstellt am: 11. Apr. 2015 06:21 <-- editieren / zitieren --> Unities abgeben: Nur für Hofi63
Hallo Lutz Du bist leider total auf dem Holzweg. Du bist zwar im 3D Modus aber dein Objekt ist 2D Scheinbar hast du die Grundlagen des Zeichnens in 3D mit TC noch nicht richtig verstanden. Dann helfen auch alle Vorschläge und Lösungsansätze nichts. Und gleich noch mit Erhebungen zu beginnen ist fast zum scheitern verurteilt. Alles zu erklären wie es geht ist sehr aufwändig. Ich habe mal eine Grundskizze angehängt. Auf den Rest habe ich verzichtet. Die ganze Konstruktion besteht besteht aus Quadern einer Halbkugel und einem Zylinder, die ich mit boolescher OP"zurechtgeschnitzt" habe Der Text ist eine Extrusion. Zur besseren Übersichtlichkeit habe ich die einzelnen Teile auf verschiedene Layer abgelegt. Gehe in den Auswahlmodus und blende dir die Auswahlpalette ein. Dort kannst du alle Werte ablesen. Gruss aus dem Münsterland: Wilhelm Nachtrag: Der Befehl "Schnelles ziehen" ist bereits ab der 16er Vorhanden. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hofi63 Mitglied Selbstständig
Beiträge: 25 Registriert: 07.04.2015
|
erstellt am: 11. Apr. 2015 10:00 <-- editieren / zitieren --> Unities abgeben:
Hallo Wilhelm, ich danke dir für deine Zeilen. In 3D habe ich einfache Formen schon gezeichnet, auch Rechteckige . Die Maße und sogar Teile angebaut. Diese Formen waren halt alle im Proramm vorgegeben. Nun möchte ich halt eine Form erstellen nach eigenen Ideen , und da endet der Weg. 7 Hanbücher habe ich mir zugelegt, in keinem werden diese Schritte beschrieben. Es werden nur immer die Grundkörper erklärt, aber mehr nicht. Ich habe noch einmal nachgeschaut Schnelles ziehen . Diesen Button / Befehl finde ich bei mir nicht. Kann es denn sein das es anders beschrieben wird ? Wo steckt denn dieses schnelle ziehen. Zu deiner Datei : Diese kann ich nicht öffnen da TurboCAD sagt , das ich kein Filter hätte. Aber welcher mir fehlt sagt das Programm nicht. Lieben Gruß Lutz Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hofi63 Mitglied Selbstständig
Beiträge: 25 Registriert: 07.04.2015
|
erstellt am: 11. Apr. 2015 10:11 <-- editieren / zitieren --> Unities abgeben:

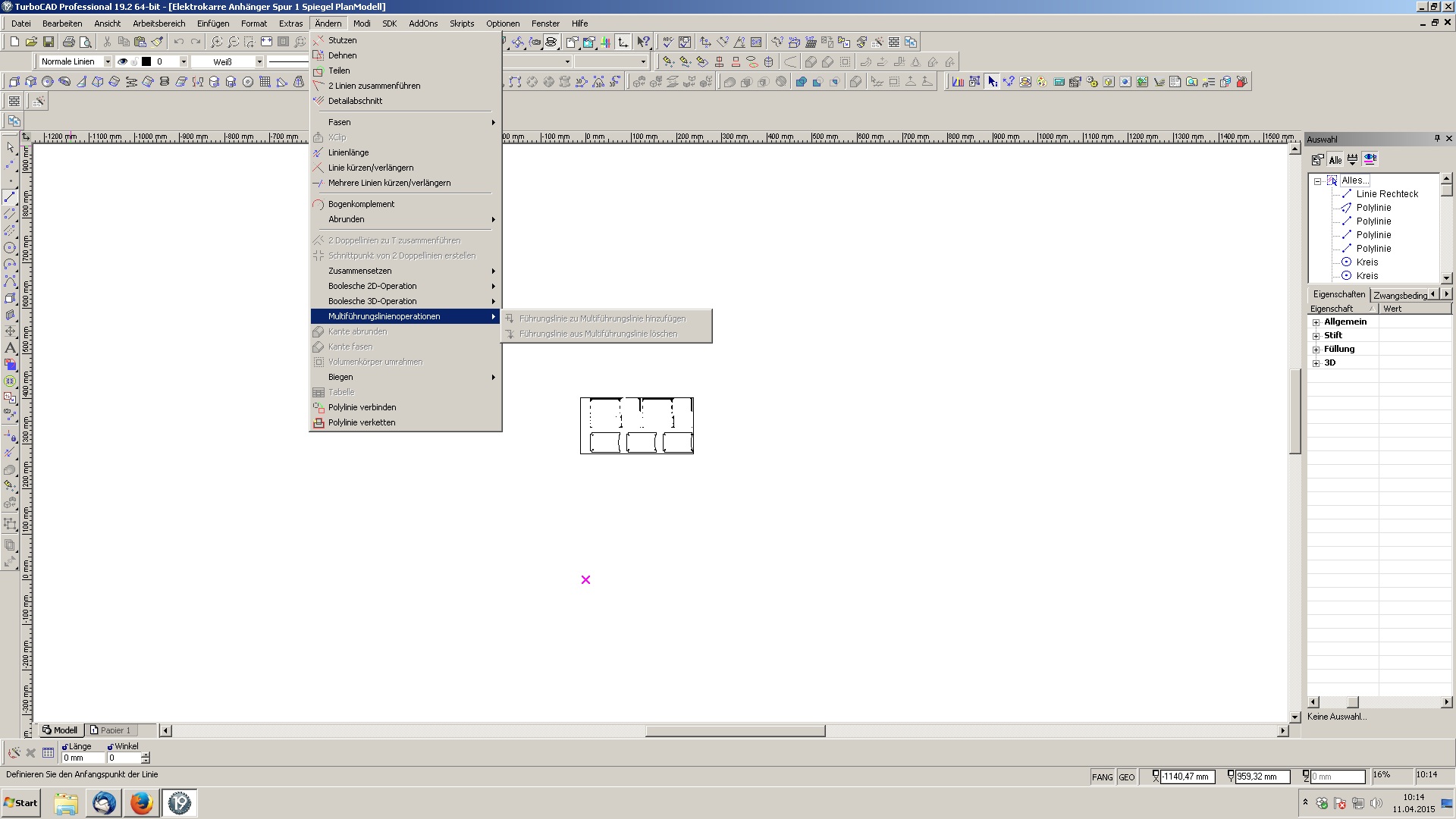

Hallo Wilhelm, nachtrag : Schnelles Ziehen soll unter : Ändern, 3D-Objekt, Schnelles Ziehen stehen. Wenn ich dann dort schaue habe ich es aber nicht dort stehen. Ich habe da mal ein Bild mit angehängt . Lieben Gruß Lutz [Diese Nachricht wurde von Hofi63 am 11. Apr. 2015 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TC17pro Ehrenmitglied V.I.P. h.c. TZ der hilft --> PM
Beiträge: 3215 Registriert: 20.08.2013 Rechner 1, alt mit W7 NVidia GT540M Rechner 2, neu mit W10 NVidia GeForce GTX1060 Drucker: Ender 3 Pro
|
erstellt am: 11. Apr. 2015 10:42 <-- editieren / zitieren --> Unities abgeben: Nur für Hofi63
|
Hofi63 Mitglied Selbstständig
Beiträge: 25 Registriert: 07.04.2015
|
erstellt am: 11. Apr. 2015 11:01 <-- editieren / zitieren --> Unities abgeben:
Hallo TC17 pro, nun das hatte ich doch schon gemacht. Eisener Schutzmann in 2 D und eine Tiefe zugewiesen. 2 Punkte konnte ich nicht ändern: -Die 4 Kanten konnte ich nicht nachträglich eingezeichnen -und die Schräge von den beiden anderen Seiten. Laut den Handbüchern soll es mit Erhebung gehen. Was ja auch Teilweise geht. Aber nur in 2D. Hier kann ich keine Tiefe eigeben. Ich bin genau wie in den Büchern beschrieben vorgegangen. Es will nicht. Ich danke dir für deine Mühe. Lieben Gruß Lutz Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Wilhelm Bruns Moderator
Beiträge: 1841 Registriert: 05.03.2009 Windows10 64 Bit 8GB Arbeitsspeicher Nividia G Force Grafikkarte TC 2016 Pro Platinum TC 2017 Pro Platinum TC 2019/2020 Pro Platinum TC 2020/2021 Pro Platinum
|
erstellt am: 11. Apr. 2015 11:33 <-- editieren / zitieren --> Unities abgeben: Nur für Hofi63
Hallo Lutz Der Befehl ist bei dir vorhanden. In deinem eigenen Anhang ist er zu sehen. Ich habe ihn nochmal eingestellt. Der Befehl ist nicht aktiv weil kein 3D Objekt vorhanden ist. Lass dich nicht vom Befehl "schnelles ziehen" beeindrucken. Er erstellt keine Extrusionen sondern zieht lediglich die einzelnen Flächen eines 3D Objektes nach aussen oder innen. Eine Abgeschrägte Säule geht damit nicht. Das TCW Zeichnung habe ich im als V 19 abgespeichert. Hast du Pro oder Platinum Ich stelle mal die Zeichnung als DWG ein. Gruß aus dem Münsterland: Wilhelm Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hofi63 Mitglied Selbstständig
Beiträge: 25 Registriert: 07.04.2015
|
erstellt am: 11. Apr. 2015 12:09 <-- editieren / zitieren --> Unities abgeben:
Hallo Wilhelm, ja nun habe ich es auch gefunden. Nach den Büchern wäre es nicht aufzufinden. Danke dir . Auch alle anderen Versuche einen bestehenden Körper, als Rechteck oder als Würfel an den Linien zu verändern geht nicht. Muss ich weiter suchen Lieben Gruß Lutz Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Wilhelm Bruns Moderator
Beiträge: 1841 Registriert: 05.03.2009 Windows10 64 Bit 8GB Arbeitsspeicher Nividia G Force Grafikkarte TC 2016 Pro Platinum TC 2017 Pro Platinum TC 2019/2020 Pro Platinum TC 2020/2021 Pro Platinum
|
erstellt am: 11. Apr. 2015 13:31 <-- editieren / zitieren --> Unities abgeben: Nur für Hofi63
3D Objekt mit Linie ändern geht nur wen ein Extrudiertes Objekt erstellt wurde, und "Zusammengesetztes Profil" aktiviert war Ich bin mir ziemlich sicher: Das Grundlegende in 3D hast du noch nicht verstanden. Nichts für ungut. Zwischen 2D und 3D liegen Welten. Was in 2D geht, geht noch lange nicht in 3D Gruss aus dem Münsterland: Wilhelm
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
JohnK Mitglied
Beiträge: 289 Registriert: 16.05.2009 TC2020plat Win10pro, 64Bit Rizen 9, 32GB RAM Nvidia Quadro P2000
|
erstellt am: 11. Apr. 2015 14:20 <-- editieren / zitieren --> Unities abgeben: Nur für Hofi63
Hallo Lutz, vielleicht hast Du Kinder? Dann nehme Dir die Kiste mit den Holzbauklötzchen und baue Deine Notrufsäule damit grob nach. Dann überlege, wie Du die quaderförmigen Klötzchen mit der Säge bearbeiten müsstest, damit es alles genau passt. Und dann machst Du genau dasselbe in TC. So wird in 3D konstruiert. Und vergiss erst mal Extrusionen und Erhebungen, das ist für später, wenn Du die Basics beherrschst. Grüße, JohnK Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hofi63 Mitglied Selbstständig
Beiträge: 25 Registriert: 07.04.2015
|
erstellt am: 11. Apr. 2015 15:09 <-- editieren / zitieren --> Unities abgeben:
Hallo JohnK, ich muste doch ein wenig lächen. Nein ist aber alles gut. Da ich ja doch bereits auch Koffer in 3 D gezeichnet habe, werde ich der Lösung bestimmt bald näher sein. Es ist nur sehr verwunderlich , das Bücher solche Themen nicht oder nur anstreifend behandeln. Lieben Gruß Lutz Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Wilhelm Bruns Moderator
Beiträge: 1841 Registriert: 05.03.2009 Windows10 64 Bit 8GB Arbeitsspeicher Nividia G Force Grafikkarte TC 2016 Pro Platinum TC 2017 Pro Platinum TC 2019/2020 Pro Platinum TC 2020/2021 Pro Platinum
|
erstellt am: 11. Apr. 2015 15:58 <-- editieren / zitieren --> Unities abgeben: Nur für Hofi63
|
JohnK Mitglied
Beiträge: 289 Registriert: 16.05.2009 TC2020plat Win10pro, 64Bit Rizen 9, 32GB RAM Nvidia Quadro P2000
|
erstellt am: 11. Apr. 2015 16:57 <-- editieren / zitieren --> Unities abgeben: Nur für Hofi63
|
JohnK Mitglied
Beiträge: 289 Registriert: 16.05.2009 TC2020plat Win10pro, 64Bit Rizen 9, 32GB RAM Nvidia Quadro P2000
|
erstellt am: 11. Apr. 2015 18:59 <-- editieren / zitieren --> Unities abgeben: Nur für Hofi63
Hallo Lutz, mein Vorschlag mit den Bauklötzen mag vielleicht lustig oder kindisch klingen, ist es aber definitiv nicht. 1. Bauklötze stärken das räumliche Vorstellungsvermögen, das neben dem Beherrschen der Zeichentechnik unabdingbar ist und visualisieren mögliche Lösungswege. 2. Die "Bauklötzchenmethode" im TC ist die einzige, mit der Du nachhaltig das 3D-Zeichnen lernst. Andere Vorgehensweisen liefern vielleicht schnell ansehnliche Ergebnisse, führen aber auch genauso schnell in konstruktive Sackgassen, da man nie die Grundtechnik erlernt hat. Es liegt jetzt an Dir, ob Du den Rat erfahrener Zeichner annimmst oder Dich lieber weiter irgendwie durchwurschtelst. Grüße, JohnK Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hofi63 Mitglied Selbstständig
Beiträge: 25 Registriert: 07.04.2015
|
erstellt am: 11. Apr. 2015 20:25 <-- editieren / zitieren --> Unities abgeben:
Hallo JohnK , ich muste halt schmunzeln. zu 1 : ich denke von mir das ich schon ein gutes Räumliches denken habe. Wann wo welche kante nicht sichtbar ist. Es gibt eine menge an Programmen , die einem sugerieren , das es sehr einfach ist.Sollten dann Formen kommen die nicht im einfachen Ordner sind , dann ja dann wird es richtig lustig , und hier , so meine ich sind fast alle Programme gleich verstrickt. Ich kann so manches Teil aus mehreren Teilen zusammenstellen, es entzieht sich meiner sichtweise warum so manche befehle so genannt werden , das ich dazu keinen bezug herstellen kann. Hier gebe ich dir recht, du hast es gelernt , oder Jahre damit so gearbeitet.Bisher erstelle ich meine Ätzzeichnungen und Fräsprogramme damit. Ich werde nicht aufgeben. Zu 2: hier gehe ich mit deiner Meinung schwanger, da mir mein alter Meister ( Technicher Zeichner ) es anders beigebracht hat.Die drei seiten ansicht. Aber ich glabe zu ahnen was du mir mit auf den weg geben möchtest. Bis heute erstelle ich ja nun mal Koffer oder andere dinge bereits. Es sind aber alles gerade Figuren . Meine suche im Netz heute hat aber wieder etwas gebracht. Manche befehle sind in den Büchern anders erklärt. Ich bleibe am Ball und lass es euch wissen [Diese Nachricht wurde von Hofi63 am 11. Apr. 2015 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mlaufer Mitglied Konstrukteur
Beiträge: 1111 Registriert: 10.07.2001 TC 26.0 Pro Platinum D,64-bit Intel i7 4800MQ, 2,70 GHz, Win7 P 64-bit, 16 GB RAM, SSD 512 GB, NVidia Quadro K4100M
|
erstellt am: 12. Apr. 2015 06:36 <-- editieren / zitieren --> Unities abgeben: Nur für Hofi63
Hallo Lutz! Entschuldige, daß ich mich jetzt erst melde. Hatte gestern viel zu tun. Anbei meine Zeichnung mit meiner Vorgehensweise. Damit gewinne ich bestimmt keinen Schönheitspreis. Ich hatte aber auch keine Abmaße vorliegen. Viele Grüße: Manfred! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TC17pro Ehrenmitglied V.I.P. h.c. TZ der hilft --> PM
Beiträge: 3215 Registriert: 20.08.2013 Rechner 1, alt mit W7 NVidia GT540M Rechner 2, neu mit W10 NVidia GeForce GTX1060 Drucker: Ender 3 Pro
|
erstellt am: 12. Apr. 2015 07:08 <-- editieren / zitieren --> Unities abgeben: Nur für Hofi63
Hallo Manfred und alle Anderen, mich würde deine Vorgehensweise auch interessieren. Leider habe ich nur TC17. Gibt es die Möglichkeit die Datei in TC17 anzusehen. ------------------ Freundliche Grüße TC17pro Über eine Rückmeldung würde ich mich freuen, Danke.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
tb5.6 Mitglied Maschinenkonstruktion und Softwareentwicklung
Beiträge: 354 Registriert: 09.06.2009 TC24 2017 Pro Plat. 64-Bit Installation Intel i7-2670 RAM 8GB nVidia GeForce GT-540 Win7 Prof. 64-Bit mit virtueller Maschine und Win XP-Modus
|
erstellt am: 12. Apr. 2015 07:32 <-- editieren / zitieren --> Unities abgeben: Nur für Hofi63
|
