Thema: Volumenkörper bearbeiten (3660 mal gelesen)
|
thomaskrone Mitglied Ingenieur
Beiträge: 21 Registriert: 06.06.2012 Turbocad pro 2017 i7-3770, 32GB, W7pro64,240GB-SSD,1TB FP FirePro V5900
|
erstellt am: 08. Jul. 2012 17:17 <-- editieren / zitieren --> Unities abgeben:
Ich muss öfter Volumenkörper verbinden und würde diese gern mit ihrer Schnittlinie aufeinander stutzen. Geht das irgendwie mit einem Befehl ? Ich habe zum Beispiel 2 winkelstahlprofile in 90 grad angeordnet und möchte diese beiden in der 45 grad Gehrung verbinden. Thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
martinga Mitglied CAD Trainer / Konstrukteur
Beiträge: 170 Registriert: 19.10.2004
|
erstellt am: 08. Jul. 2012 21:16 <-- editieren / zitieren --> Unities abgeben: Nur für thomaskrone
|
jossie Mitglied Astronom im Ruhestand
Beiträge: 360 Registriert: 21.03.2008 TC 21 Pro Platinum, Windows11 (64bit), 64GByte RAM, Intel i9, Nvidia Quadro P2000
|
erstellt am: 09. Jul. 2012 10:42 <-- editieren / zitieren --> Unities abgeben: Nur für thomaskrone
Guten Morgen Martin, falls ich die Frage von Thomas richtig verstanden habe, so ist doch die "3D-Vereinigung" gefragt, oder nicht? Man legt die beiden Profile unter 90° an den Ecken zusammen. Bei komplizierteren Profilen sind 2 Schnitte notwendig: Arbeitsebene in den Gehrungsschnitt legen und beide Profile durch Arbeitsebene schneiden. Abgeschnitte Teile löschen. Dann mit "3D-Vereinigung" die beiden Hauptteile nacheinander anklicken, wodurch sie verbunden werden. Oder war das nicht gefragt? Gruß Hermann-Josef [Diese Nachricht wurde von jossie am 09. Jul. 2012 editiert.] [Diese Nachricht wurde von jossie am 09. Jul. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomaskrone Mitglied Ingenieur
Beiträge: 21 Registriert: 06.06.2012 Turbocad pro 2017 i7-3770, 32GB, W7pro64,240GB-SSD,1TB FP FirePro V5900
|
erstellt am: 09. Jul. 2012 11:07 <-- editieren / zitieren --> Unities abgeben:
Ja ich denke so mache ich das, habe vorher mit "Schnittkurve" die Fangpunkte der Arbeitebene geschaffen und dann mit Arbeitsebene (durch 3 Punkte) festgelegt. Aber ich dachte es gibt einen Befehl stutzen an Profil oder so. Naja wäre mal ein Wunsch an die Entwickler. Danke für die guten Ratschläge. Thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Leopoldi Mitglied Heimwerker i.R. www.max-mg.de
Beiträge: 1382 Registriert: 16.07.2009 Unter Win10-Pro 64Bit: (TC21)-TC2020 Pro Platinum
|
erstellt am: 09. Jul. 2012 14:12 <-- editieren / zitieren --> Unities abgeben: Nur für thomaskrone
|
thomaskrone Mitglied Ingenieur
Beiträge: 21 Registriert: 06.06.2012 Turbocad pro 2017 i7-3770, 32GB, W7pro64,240GB-SSD,1TB FP FirePro V5900
|
erstellt am: 09. Jul. 2012 15:06 <-- editieren / zitieren --> Unities abgeben:
Perfekter auftritt. danke hilfspunkt setzten ist eine gute idee. aber was mache ich wenn die Profile nicht so schön eckig sind sondern rundkanten haben wie sie ei Rechteckrohren oder Profilstahl (winkel) üblich sind. dann habe ich keine Fangmöglichkeit in den Überschneidungslinien um id eHilfspunkte zu setzten. Thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
jossie Mitglied Astronom im Ruhestand
Beiträge: 360 Registriert: 21.03.2008 TC 21 Pro Platinum, Windows11 (64bit), 64GByte RAM, Intel i9, Nvidia Quadro P2000
|
erstellt am: 09. Jul. 2012 15:33 <-- editieren / zitieren --> Unities abgeben: Nur für thomaskrone
Hallo Thomas, dann könntest Du z.B. einen umbeschriebenen Quader um Deine Rohre legen. Hilfslinien entlang der Kanten bilden dann im Gehrungsschnitt Schnittpunkte, an denen Du fangen kannst, um im Gehrungsschnitt die Arbeitsebene aufzuspannen, mit der Du dann die Rohre schneidest, wie vorgeschlagen. Gruß Hermann-Josef Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CNC-Freelancer Mitglied
Beiträge: 172 Registriert: 17.04.2011 IV 2016 Stud. Notebook MSI GT72 2QD8H21BW Core i7 5700HQ / 2.7 GHz 8 GB RAM Windows 8.1 64-Bit (mit allen Updates) 256 GB SSD + 1 TB HDD 43.9 cm ( 17.3" ) 1920 x 1080 (Full HD) NVIDIA GeForce GTX 970M
|
erstellt am: 10. Jul. 2012 12:01 <-- editieren / zitieren --> Unities abgeben: Nur für thomaskrone

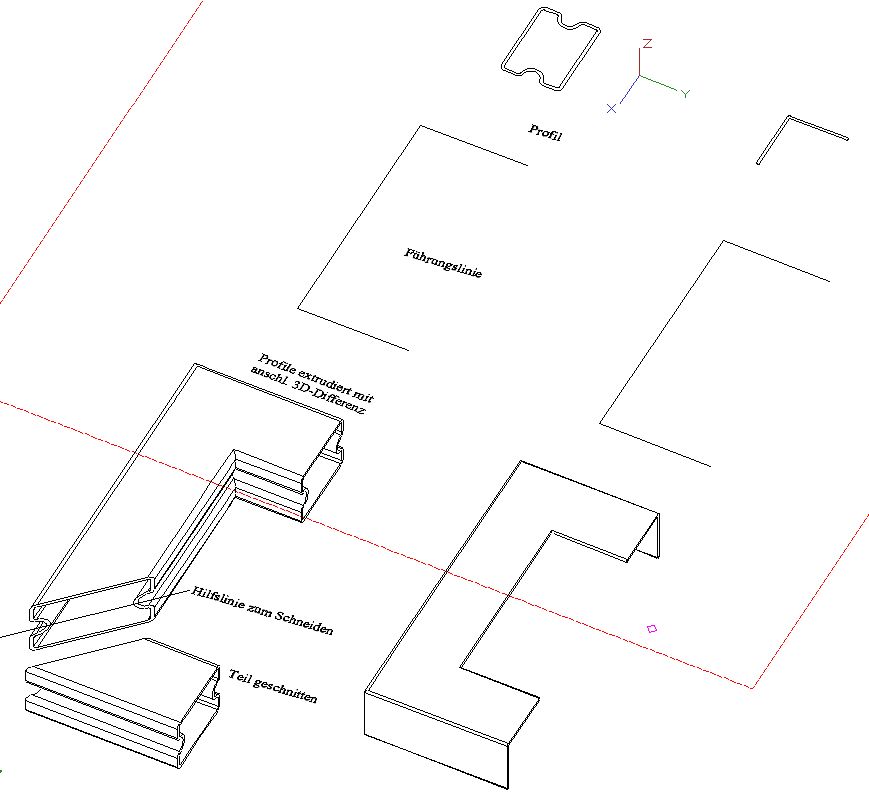

Hallo zusammen, um die Verwirrung jetzt noch komplett zu machen hier meine Vorgehensweise wenn es sich um Profile handelt. - Profil zeichnen > Polylinen verbinden - Ausgewählte Objekte durch Versatz kopieren (Wandstärke des Profils) - Führungsline zeichnen - Áussen- und Innenprofil über "Extrusion normal zur Führungskurve" extrudieren - 3D-Differens der beiden extrudierten Körper Über 3D-Querschnitt kann man das Profil dann noch schneiden. Geht mit, aber auch ohne Hilflinie. Beigefügt dazu ein Screenshot von einem Profilrohr und einem Winkelprofil. Gruß Jürgen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
