Autor Thema:  verdeckte Kanten (642 / mal gelesen)
Jonathan0366
Mitglied



Sehen Sie sich das Profil von Jonathan0366 an!   Senden Sie eine Private Message an Jonathan0366  Schreiben Sie einen Gästebucheintrag für Jonathan0366

Beiträge: 33
Registriert: 09.10.2021

MEGACAD 2024
Metall 3D Professional

erstellt am: 09. Okt. 2023 15:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo liebe Community,
Ich hab mal wieder eine Frage:
Ich möchte gern eine 2D Ableitung von einem Quadratrohr darstellen. Damit auch jeder sieht das es sich um ein QR handelt, möchte ich gern die verdeckten Innenkanten der Wandung mit darstellen.
Also stelle ich ein, dass verdeckte Kanten gestrichelt werden sollen. So Weit, so Gut.

Jetzt ergibt sich aber das Problem, dass mir auch auf den Außenkanten des Profils, zusätzlich zu der durchgezogenen Linie, eine gestrichelte Linie dargestellt wird.
Beim Drucken des Blattes liegt diese oben auf und ist somit sichtbar. --> Rückfragen und Verwirrung vorprogrammiert xD

Ich vermute mal, dass es sich dabei um die "Hinterkante" handelt, welche ebenfalls als verdeckte Kante erkannt wird.

Kann ich das irgendwie ändern/ausstellen?

Vielen Dank schonmal vorab

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ulrich reiter
Mitglied
vogelfrei


Sehen Sie sich das Profil von ulrich reiter an!   Senden Sie eine Private Message an ulrich reiter  Schreiben Sie einen Gästebucheintrag für ulrich reiter

Beiträge: 336
Registriert: 07.12.2011

MB Pro ´19, WIN 10 Pro
Radeon 5500M, MC 3D 2022

erstellt am: 10. Okt. 2023 11:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Jonathan0366 10 Unities + Antwort hilfreich




Hallo Jonathan,

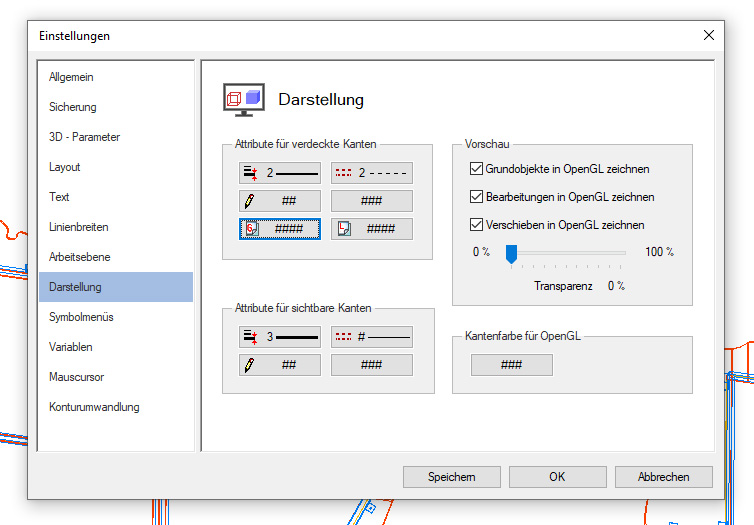

Du kannst die Darstellung der Linien voreinstellen (Setup/Darstellung).
Wenn Du da die Farben und Stärken entsprechend wählst, dürfte es im Ausdruck eigentlich keine Irritationen geben.
Nach Norm wäre ja z.B. Konturen in breit, verdeckte Kanten in mittel, anderes in schmal (z.B. 0,5 / 0,35 / 0,25mm).
Das stellst Du ja bei Setup/Linienbreiten ein.

Zeichnung säubern würde ich immer machen. Notfalls kannst Du die Konturen auch über Auswahl der Linienstärke und mit "Reihenfolge" in der Funktion "Flächen" nach vorne holen (macht glaub ich aber in der Darstellung keinen Unterschied).

Gruß, Ulrich

------------------
www.kugelplan.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
