Hallo,

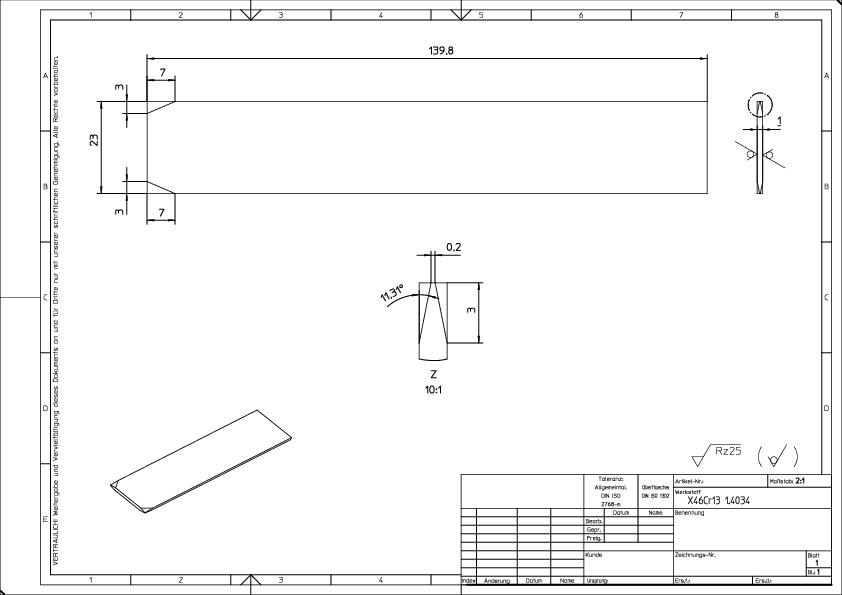

nach geschlagenen 2 Stunden gebe ich jetzt auf. Ich bekomme das Bauteil im Anhang nicht als Modell hin bzw. die Prägungen.
Kann mir jemand helfen und erklären, wie ich das am einfachsten mache? Ich glaube das ich  schon ganz falsch an die Sache ran gehe.

Gruß
Traibel

Sorry gerade gemerkt falsches Forum. Bitte verschieben. Danke

[Diese Nachricht wurde von Traibel am 21. Jan. 2013 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Traibel,
die Materialdicke 1 ist wohl falsch und muss 1.4mm sein.
Die Linie unter der 1 deutet an dass das Mass editiert ist.
Würde so vorgehen.
Rechteck zeichnen 0.7 x 11.5 und das 139.8mm extrudieren.
Auf der selben AE die Hilfslinien der Aussenkanten und für die Masse 3 und 0.1 bzw. 0.6mm einzeichnen.
Neue AE auf der Seitenfläche und die Hilfslinien der Aussenkanten und für die Masse 3 und 7mm einzeichnen.
Neue AE mit der Option Pkt Pkt Pkt, Fangen jeweils auf Alles schalten und die drei Schnittpunkte in den beiden AE's anwählen.
In der neuen AE mit Polygon das Dreieck der Prägung zeichnen und dann mit Linear ziehen das Material wegschneiden.
Danach das Teil um die richtigen Achsen spiegeln und die vier Teile danach vereinigen.

------------------
Gruss Friedhelm
