Hallo,

Eine Frage zum Datentransfer zwischen ADT und VIZ

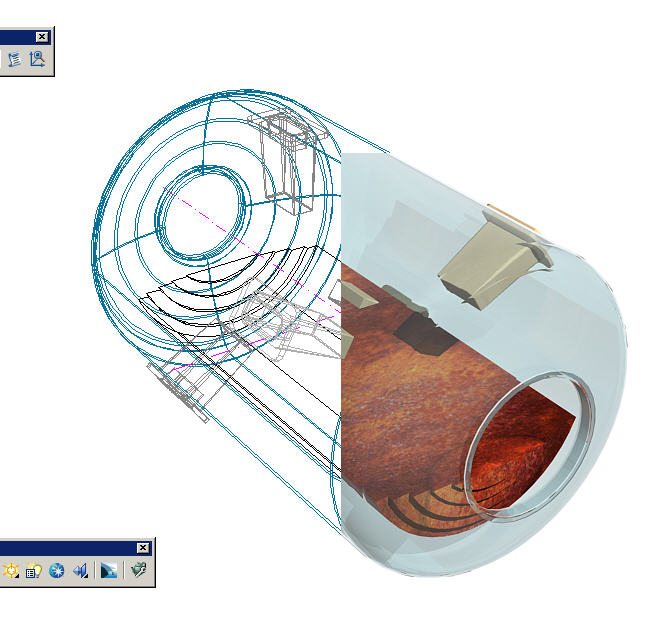

Diese Tonne ist im ADT erstellt und eindeutig rund.

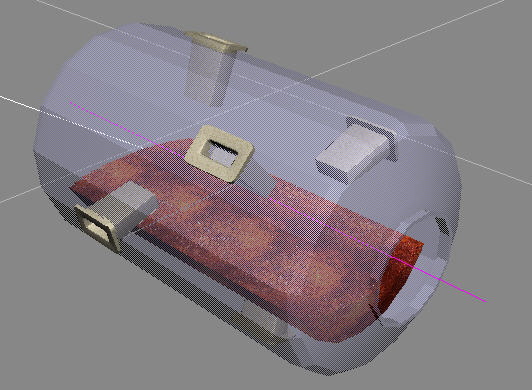

Bild aus ACA. Im ViZ ist sie mit einer völlig anderen
Geometrie ????? Warum?

Danke

Luke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Erklär mal - auf welchem Wege kam sie von ACA nach VIZ?

Gelinkt? 3DSout? (Wie schon einmal - entweder mehr Infos, oder Hilfe ist nicht möglich...)

------------------
Grüsse

Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Richtig,

ich dachte man kann nur linken, darum bin ich nicht drauf
eingegangen. Inzwischen weiss ich, dass man irgendwie
auch VIZ direkt mit dwg füttern kann.

Also. So wie es auf dem ACA Bild ist wurde es verlikt.
Sprich im ACA ist die Datei zur gleichen Zeit so
sichtbar, wie sie ebenfalls gleichzeitig auf dem
ViZ Bild sichtbar ist.
Die Auflösung des Kreises ist sehr reduziert.
Auch nach mehrstündiger hochauflösender Visualisierung.

Luke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Wie sind denn deine Einstellungen beim Linken?

Spiel dich mal mit diesen...

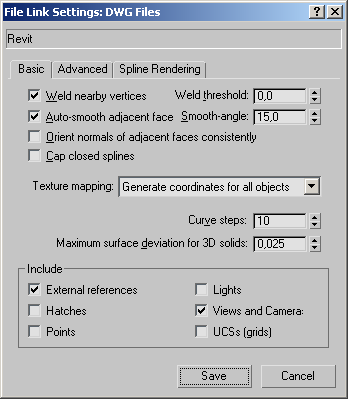

Smooth Angle: ein kleinerer Wert ergibt präzisere Ergebnisse...
Maximum Deviation for 3D solids: kleinerer Wert ergibt bei Solids präzisere Ergebnisse...

usw....

Generell:
Du musst dir angewöhnen deine Fragen/Probleme genauer zu schildern - es gibt zuviele Einflussfaktoren - und du lässt dir immer alles aus der Nase ziehen...

------------------
Grüsse

Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

vielen herzlichen. Man lernt nie aus.
Könnte zwar runder sein, aber mehr ist scheinbar nicht drin.
Oder ich mache noch etwas nicht ganz richtig.
Richtig, eine ordentliche Frage ist Basis.
Ich kenne nur VIZ noch nicht so, dass ich sehr konkret
werden kann. Sorry, aber ich wachse stetig mit.
Die Tutorials sind auch sehr hilfreich.

Danke

Luke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Und Bild dazu

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


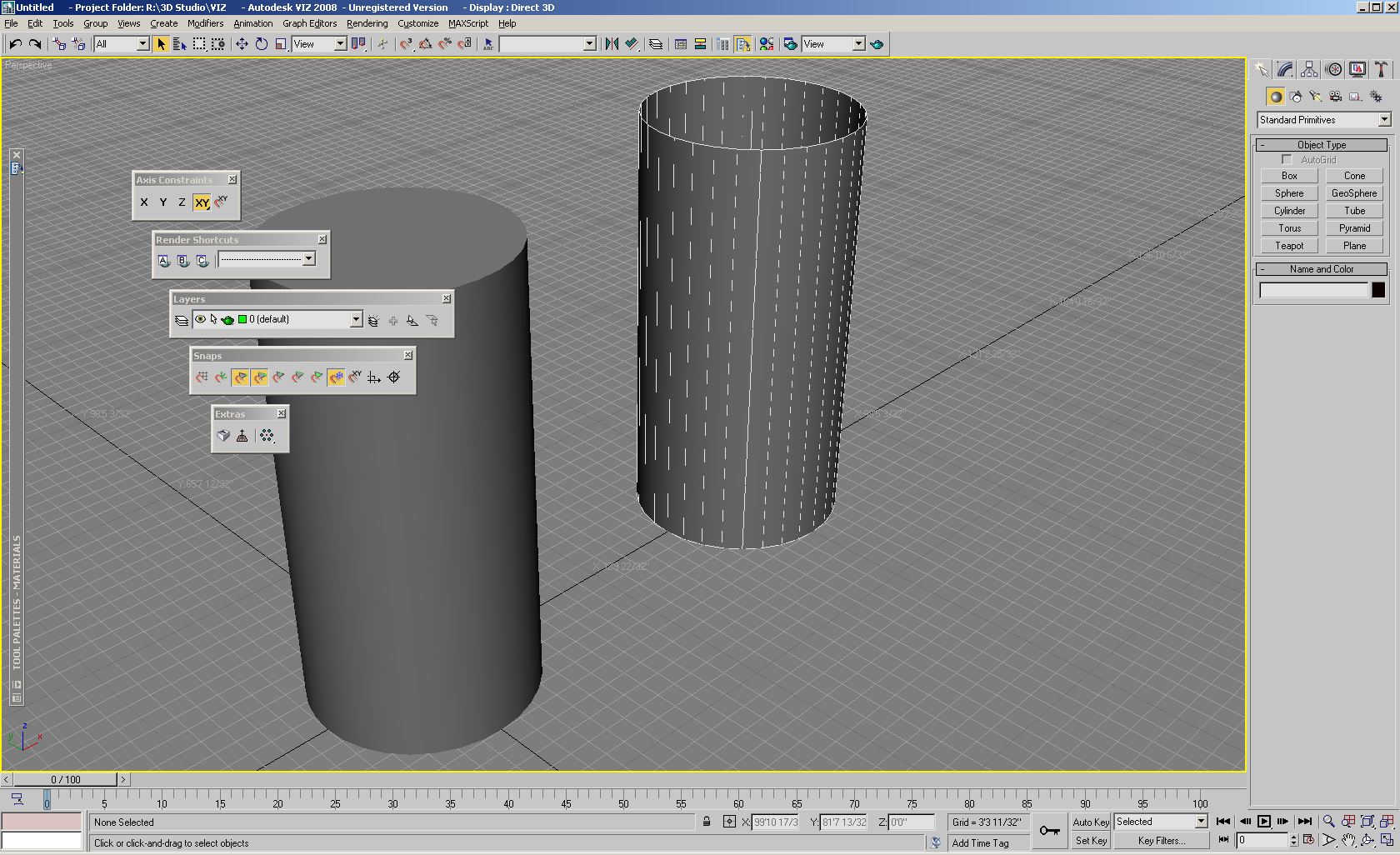

Irgendwas machst du falsch (abgesehen vom Umstand, dass du noch immer nicht verraten hast um welchen Körper es sich bei deinem Objekt handelt...)

------------------
Grüsse

Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Trommel_3d.dwg.txt

Hi,

nun, es sind ehemalige Massenelemente und Rotationskörper.
Die sind nun zu 3d-Volumenkörpern konvertiert.
Nichts besonderes also. Wenn ich die Kreisauflösung
im ACA auf 1 setzte ( auflös ) dann schauts im
Drahtgitter ungefähr so aus wie im ViZ.
Ich hänge die Datei einfach an.

Gruss

Luke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von tunnelbauer:
...
Maximum Deviation for 3D solids: kleinerer Wert ergibt bei Solids präzisere Ergebnisse...
...

---

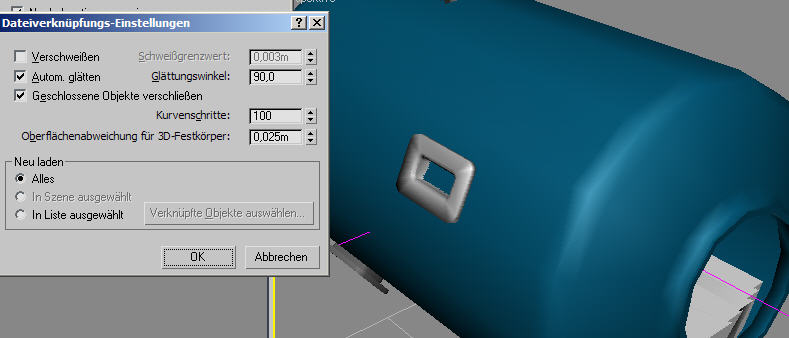

Würdest du meine Antworten lesen (und verstehen und in die Tat umsetzen) wäre dein "Problem" schon lange gelöst... (achja - stell mal um auf Metric falls du mit Imperial im VIZ fährst... [Customize > Units Setup]). Dann bei deviation auf 0,001m.

------------------
Grüsse

Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

hast mit allem Recht gehabt. Imperial und
vor allem 0,001m. Sieht sehr gut aus

Danke

Luke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
