Hallo,

im Rahmen einer Studienarbeit soll ich einen Hydraulikzylinder mit ProE modellieren und eine FEM Analyse durchführen.
Habt ihr eine Idee wo man etwas genauere Zeichnungen von Zylindern herbekommt? Ich habe bereits Produktkataloge angefordert, wollte aber fragen ob auch im Intet was zu finden ist?!
Vielen Dank schonmal!
Tommy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vorschläge für Dichtungssysteme bekommst Du bei den einschlägigen Dichtungsherstellern.

Die Konstruktionsdeteils weden die einzelnen Hersteller eher für sich behalten. Außerdem ist der BEgriff "Hydraulikzylinder" eine sehr grobe Umschreibung. Die gibt´s in allen erdenklichen Ausführungen, abhängig vomn Anwendungsfall / Anforderungen

------------------
Der vernünftige Mensch paßt sich der Welt an;
der unvernünftige besteht auf dem Versuch, die Welt sich anzupassen.

Deshalb hängt aller Fortschritt vom unvernünftigen Menschen ab.
(George Bernard Shaw)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Am nobelsten wäre natürlich zweifelsfrei der Download eines 3D-Teils / einer §D-Baugruppe, falls dies auf  http://www.partserver.de  oder ähnlichem zu finden ist... Oder Du begibst Dich in diverese CAD-Foren und fragst dort mal an... Frohe Suche...

------------------
"Das Leben ist nicht gerecht - und für die meisten von uns ist das gut so."

[Oscar Wilde]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi,

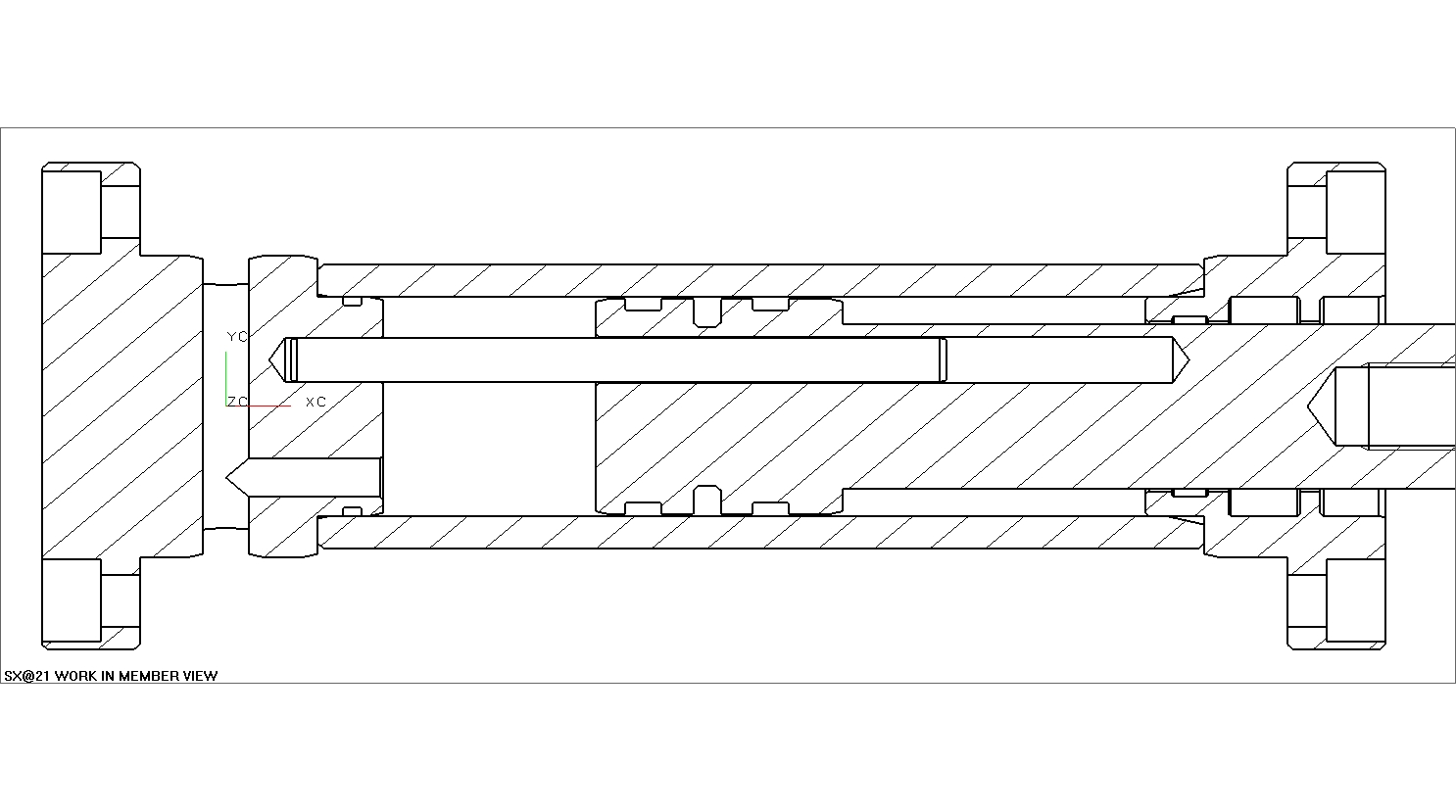

hab mal ein Bild angehängt.
Die genauen Maßangaben und Oberflächen hängen von den verwendeten
Dicht- und Führungssystemen ab.
Guck mal z.B. bei Hunger, Ralicks oder Simrit.

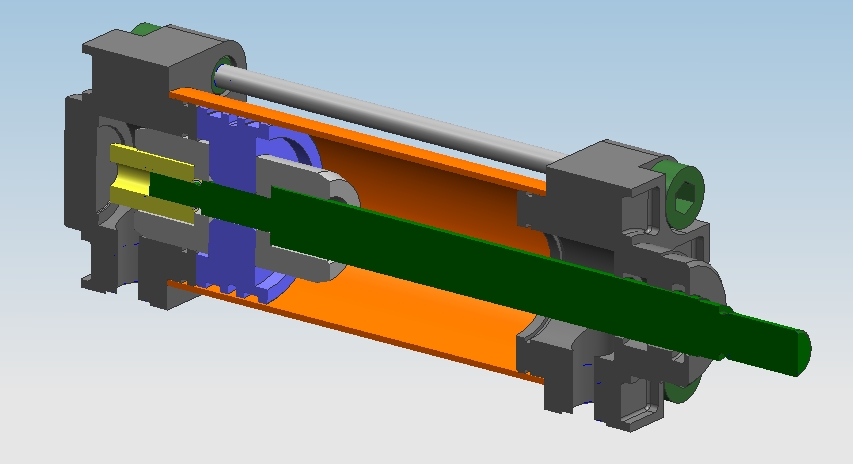

Wimre wird im Buch "Unigraphics-Praktikum mit NX3" das Modell
eines zweifachwirkenden Zylinders erarbeitet.
Was willst Du denn simulieren, wenn Du so genaue Angaben brauchts?

------------------
Viele Grüße
nschlange

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Zitat:

---

Original erstellt von nschlange:
...Buch "Unigraphics-Praktikum mit NX3" das Modell
eines zweifachwirkenden Zylinders erarbeitet...

---

Hi,

meinst du das -->

------------------
Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Markus_30:
Hi,

meinst du das -->

---

Ja, ich glaub schon. ;-)

------------------
Viele Grüße
nschlange

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

erstmal Danke für die Antworten.
Partserver kommt nicht in Frage, da wir den Zylinder selber modellieren sollen (Zweck ist der Umgang mit ProE).
Simuliert werden sollen die auftretenden Drücke und eventuellen Verformungen am Hydraulikzylinder.
Als Beispiel modelliere ich einen einfachwirkenden Zylinder. Wie detailgetreu ich den Zylinder modellieren soll, habe ich bereits beim Professor angefragt, Antwort sollte folgen
Eine angenehme Woche wünsche ich,

Rene

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ich soll den Zylinder inklusive Dichtungen modellieren.
Maße und Geometrien der Dichtungen hole ich bei der Firma Hallite, nur so zur Info.
Ich mach mich an die Arbeit, sobald ich eine gute Zeichnung eines einfachwirkenden Hydraulikzylinders gefunden habe.
Bis dahin.
Rene

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Tommyh6,

eine Prinzipskizze für Hydraulikzylinder gibt es zum Beispiel hier.
