Thema: CVT Getriebe Ansteuerungsstift (2023 mal gelesen)
|
Manta-Hai Mitglied

 Beiträge: 52 Registriert: 06.05.2009 Becker CAD 5.0
|
erstellt am: 18. Mrz. 2011 16:47 <-- editieren / zitieren --> Unities abgeben:
Hallo Ingenieure,http://ww3.cad.de/foren/ubb/icons/icon9.gif ich arbeite grade an einem kraftschlüssigen CVT Getriebe für den MTB Bereich, alles was mir noch für die fertige Konstruktion fehlt, ist die Ansteuerung des Getriebes. Wie sie aussehen soll, weiß ich schon, aber ein Bauteil kann ich nicht zeichen, leider . Ich habe leider nur BeckerCAD 5 Pro zu Verfügung, die Maße und Winkel des Bauteils weiß ich aber schon. Es gebt um einen gedrehten Stift ähnlich einer Spiralfeder, welcher auf einer Länge von 20mm um 80 Grad verdreht ist. Der Stift hat einen Durchmesser von 5mm, und wird um einen Radius von 5.5mm gedreht. Es wäre sau cool wenn jemand mir das Teil in 3D modellieren könnte und als Acis Datei hochladen könnte. Vielen Dank schon mal im Vorraus!!!!!!!!!!!!!! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Ehrenmitglied V.I.P. h.c. Konstrukteur mit rotierter Vergangenheit

 Beiträge: 6250 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 18. Mrz. 2011 18:19 <-- editieren / zitieren --> Unities abgeben:          Nur für Manta-Hai
|
Manta-Hai Mitglied

 Beiträge: 52 Registriert: 06.05.2009 Becker CAD 5.0
|
erstellt am: 19. Mrz. 2011 13:03 <-- editieren / zitieren --> Unities abgeben:
Wollte ich auch Hochladen aber irgendwie funkt das nicht XD. Aber ich probier es mit diesem Beitrag nochmal. Ich nicht ob das reicht, aber so als Vorstellung der Stift ist sozusagen ein gestreckter Korkenzieher. Vielen Dank Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Ehrenmitglied V.I.P. h.c. Konstrukteur mit rotierter Vergangenheit

 Beiträge: 6250 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 19. Mrz. 2011 16:09 <-- editieren / zitieren --> Unities abgeben:          Nur für Manta-Hai

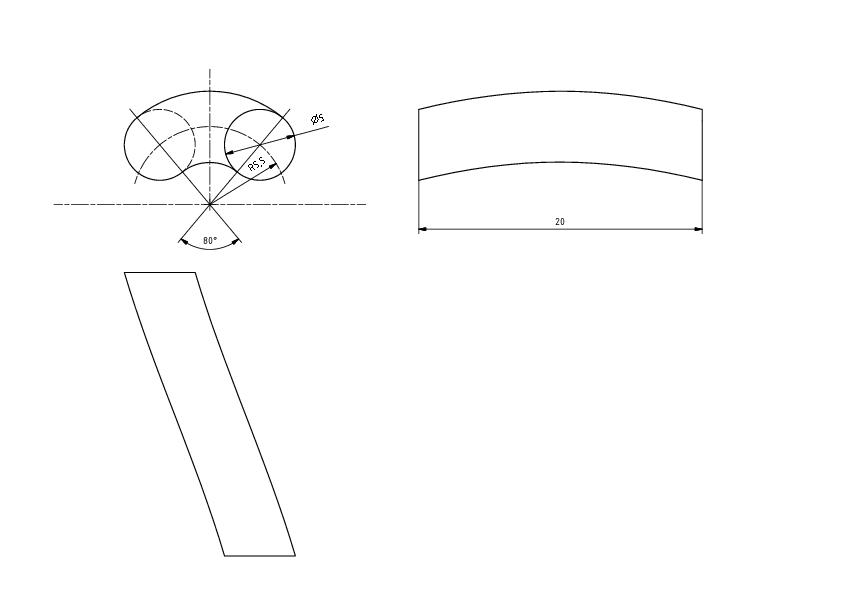

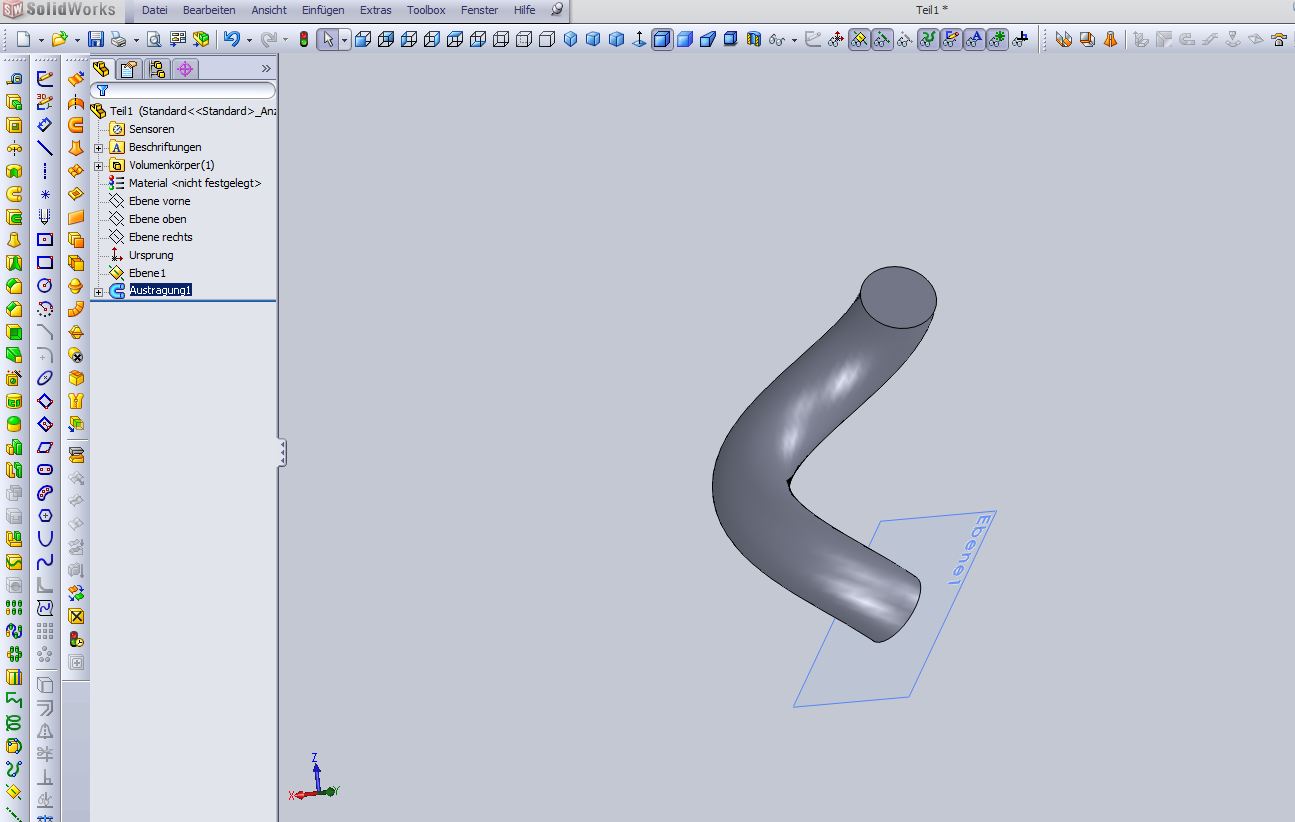

Hallo, Skizze mit 3 Ansichten ! Blatt Papier, Bleistift, und aufmalen_dann einscannen und als Jpg abspeichern_und hochladen  Jpg geht problemlos! Dein eingestelltes Bild sagt nichts aus. MfG Andreas Edit: Deine Erklärungen führen bei mir zu diesem Ergebnis ------------------ Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 19. Mrz. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
