Autor Thema:  Solidworks 2023 verdrehtes Flacheisen (105 / mal gelesen)
Fastback68
Mitglied
Konstruktion / Techn.Leitung


Sehen Sie sich das Profil von Fastback68 an!   Senden Sie eine Private Message an Fastback68  Schreiben Sie einen Gästebucheintrag für Fastback68

Beiträge: 54
Registriert: 10.07.2023

erstellt am: 13. Okt. 2026 08:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo,

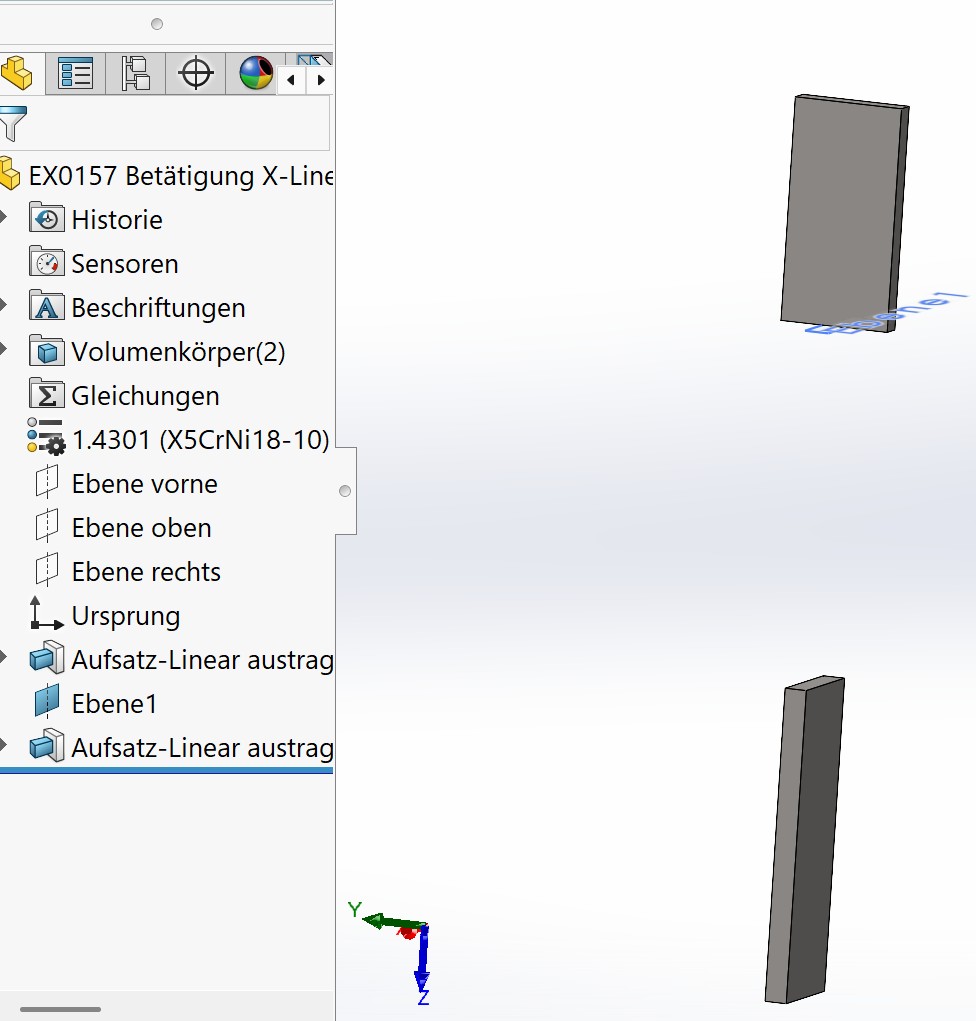

kann mir jemand einen Tip geben, wie ich zwischen den beiden konstruierten Flacheisen eine verdrehte Geometrie hinbekomme?
Die beiden Enden der Flacheisen sind um 90° verdreht.

Siehe Bild

Danke für die Hilfe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Gh0stTalk3r
Mitglied



Sehen Sie sich das Profil von Gh0stTalk3r an!   Senden Sie eine Private Message an Gh0stTalk3r  Schreiben Sie einen Gästebucheintrag für Gh0stTalk3r

Beiträge: 129
Registriert: 19.12.2014

SolidWorks 2023 SP 5.0; PDM Standard; MegaCAD 2021
Dell Precision 7680; Win 11; RTX 2000 ADA

erstellt am: 13. Okt. 2026 09:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Fastback68 10 Unities + Antwort hilfreich

Morgen,

mit der Funktion "Aufsatz/Basis ausgeformt" sollte das funktionieren. Einfach beide Flächen anwählen.

Da musst du allerdings ein wenig mit den Einstellungen spielen (Tangential auf Fläche z.B.)

------------------
gruß,
Markus

[Diese Nachricht wurde von Gh0stTalk3r am 13. Okt. 2026 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

goofy_ac
Mitglied
Produktentwickler


Sehen Sie sich das Profil von goofy_ac an!   Senden Sie eine Private Message an goofy_ac  Schreiben Sie einen Gästebucheintrag für goofy_ac

Beiträge: 1157
Registriert: 20.06.2006

Dell Pro Max 18 Plus; i7/265HX@2,6GHz
Quadro RTX PRO 3000; 32GB; Win11x64 prof.
SWX2025 SP5; dbWorks R26 SP 0.1

erstellt am: 13. Okt. 2026 09:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Fastback68 10 Unities + Antwort hilfreich




Hi

Schlagwort ist hier "Leitkurve"

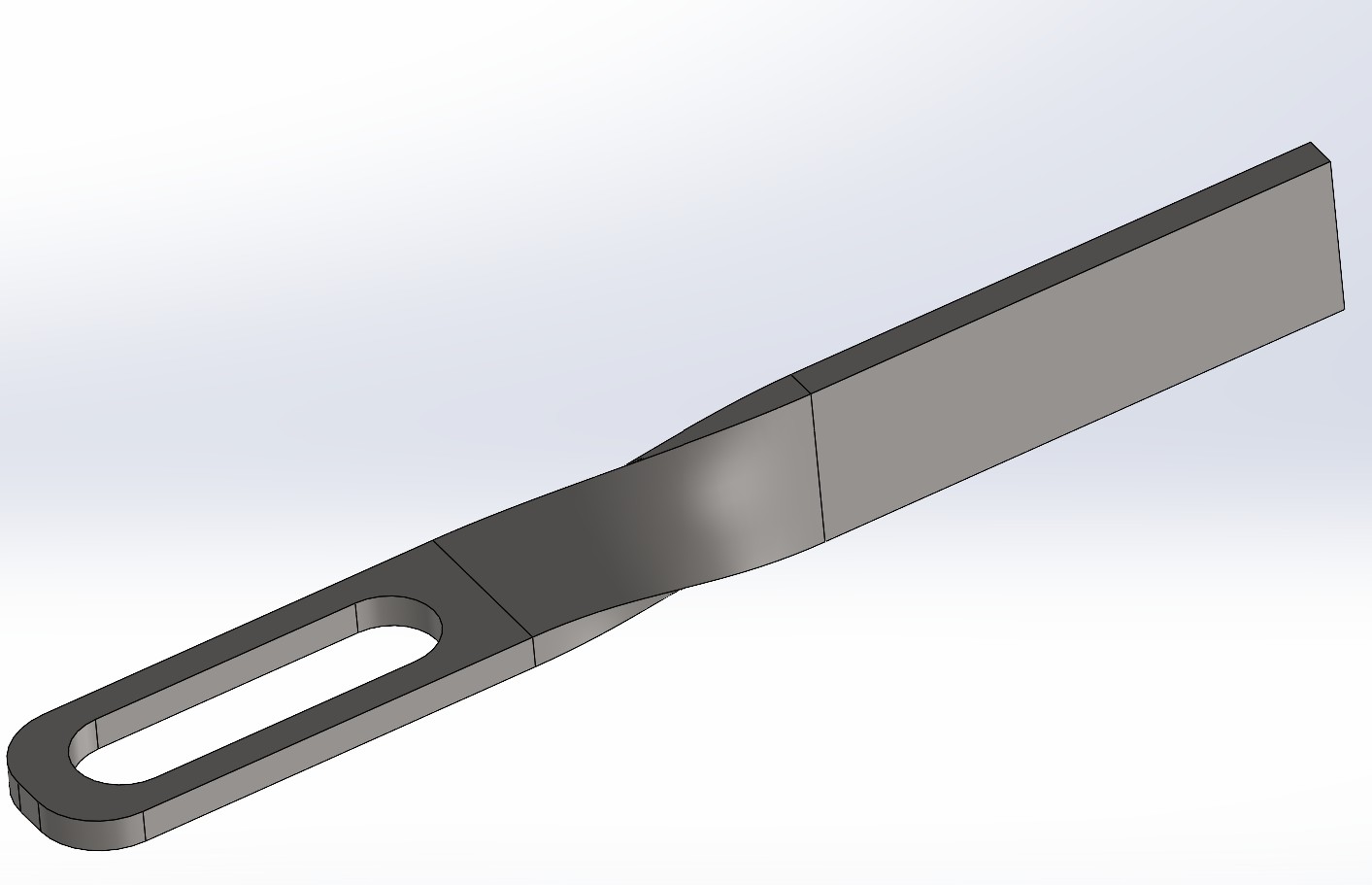

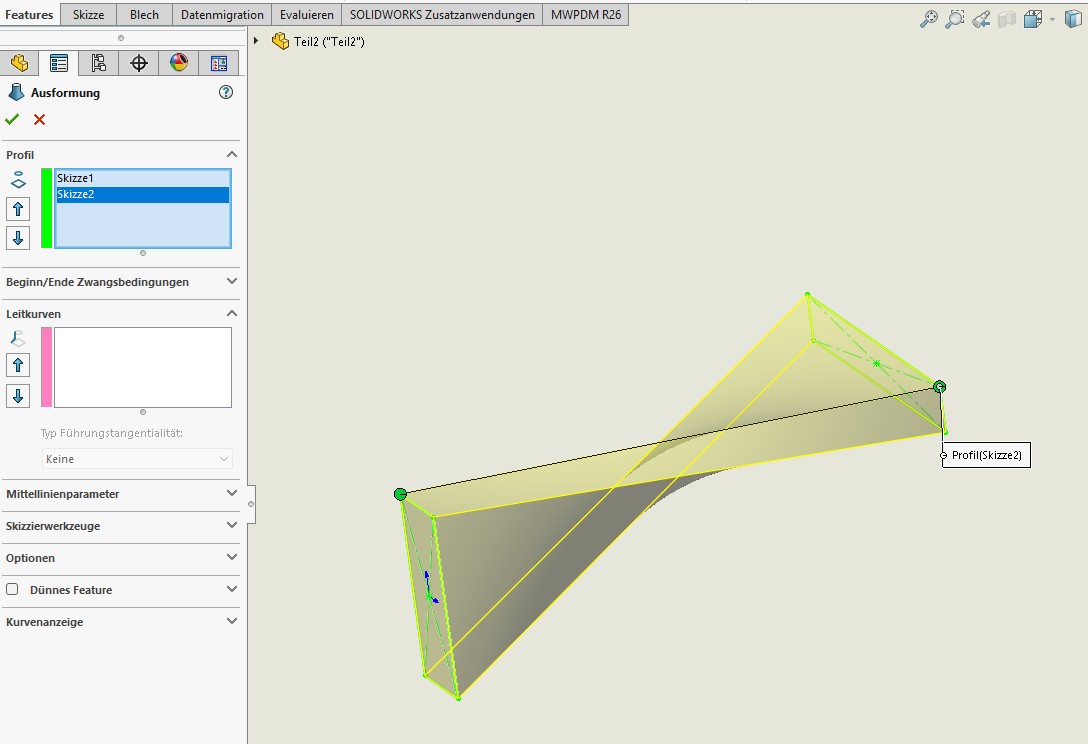

Du erstellst zwei Skizzen in einem Teil (bei Dir die beiden Rechtecke) und gehst dann in die Ausformung. Prinzipiell wählst Du eben die beiden Skizzen an, SWX wird Dir einen Körper zwischen den beiden erstellen.
