Thema: Skala u Ziffern abwickeln zur DXF-Erzeugung (121 / mal gelesen)
|
HartmutT
Mitglied
Dipl.-Ing (TU) MB
   Beiträge: 809
Registriert: 16.06.2006 SWX 2025 SP5.0
MaxxDB 2025.SP0.13 Linked Aug 28 2025 (64bit)
|
erstellt am: 29. Jul. 2026 07:26  <-- editieren / zitieren -->   Unities abgeben:

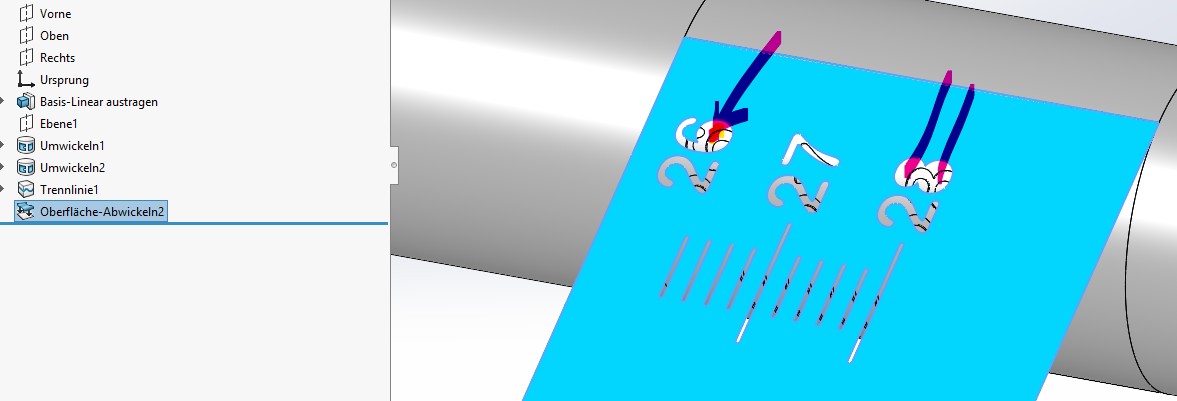

Hi Gemeinde im WBF  ! Unsere Fertiger fordern abgewickelte DXF von Skala und Ziffern an bspw Rundmaterialien wie im Bild im Anhang zu sehen. Den Trick mit der Oberflächenabwicklung fanden wir gut, nur bekommen wir die fehlenden Flächen in der 8 und in der 6 nicht mit. Hat dazu jemand eine Idee? Gibts eine schönere Lösung? Danke im Voraus für Lösungsansätze, Grüßle H. ------------------
Hartmut Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH) Maschinenbau
Beiträge: 5704
Registriert: 03.07.2002 SOLIDWORKS 2001 - 2026
Elite AE Award 2023
SOLIDWORKS Premium, 3DEXPERIENCE,
Simu, Flow, Plastics, Composer, MBD,
Inspection, PDMP, Visualize, TopsWorks,
Bechtle Tools, JobBox, MacroSheet, etc.
Passungstabelle von Heinz
WIN11 25H2 | HP ZBook 17 Fury G8
|
erstellt am: 29. Jul. 2026 08:02 <-- editieren / zitieren --> Unities abgeben: Nur für HartmutT
Moin, der Trick ist in einem solchen Fall, eine 2te, durchgehende Abwicklungsfläche zu erzeugen, auf der die Konturen mittels der Option "zusätzliche Elemente" als Kurven inkludiert werden. Ich würde fast meinen, dass dies auch zu glatteren Kurven führt. ------------------
Einen schönen Gruß von Heiko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HartmutT
Mitglied
Dipl.-Ing (TU) MB
Beiträge: 809
Registriert: 16.06.2006 SWX 2025 SP5.0
MaxxDB 2025.SP0.13 Linked Aug 28 2025 (64bit)
|
erstellt am: 29. Jul. 2026 18:06 <-- editieren / zitieren --> Unities abgeben:
Hallo WBF ! Danke für die Lösung, Heiko. So werden wir das umsetzen. Und Du hast Recht in Bezug auf die sich ergebenden Elemente, deutlich glatter. Damit wird das DXF "ruhiger". Üs sind gesetzt. Grüßle H. ------------------
