Hallo liebe SWX-CAD.de Gemeinde,

ich stutze gerade über verschiedene Komponentensymbol-Erscheinungen von Teilchen in einer Test-Baugruppe.

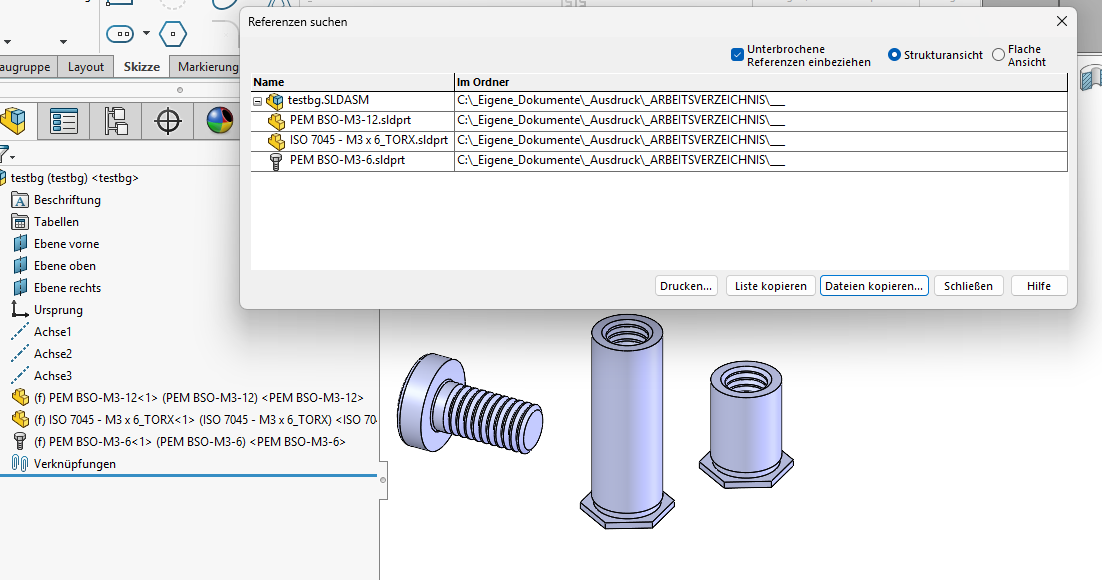

Wieso ist bei der einen Buchse (BSO-M3-6) auf einmal ein Schraubensymbol und bei den beiden anderen (BSO-M3-12/ISO7045-M3x6_TORX), wie sonst auch immer, ein "Teilchen" Symbol (gelb) ?

Wie kommt das, habe ich was falsch gemacht, kann ich das ändern ?
Ich verstehe es gerade nicht.    Vielleicht kann mir jemand das erklären oder helfen.

------------------
Gruß cad manu

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das Schraubensymbol deutet auf ein Teil aus der SW-Toolbox hin.

Wo hast du dieses Teil denn her?

Ein Problem ist dies erstmal nicht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Bei dem Teil mit dem Schraubensymbol ist das isFastener-Flag gesetzt.
Vermutlich, weil es aus einem Toolbox-Teil erstellt wurde.
Das Flag führt dazu, dass dieses Teil bei einem Schnitt in der Baugruppenzeichnung nicht geschnitten wird.
Es gibt ein (Zusatz-)Programm, mit dem das Flag geschaltet werden kann.
sldsetdocprop.exe

Ansonsten:

https://ww3.cad.de/foren/ubb/Forum2/HTML/023704.shtml

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zu langsam...

Musste den Programmnamen googeln.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

danke erstmal für Eure Versuche es zu erklären.

Tja das komische ist nur : Alle 3 Teilchen sind aus der SWX-Toolbox.

Deshalb verstehe ich nicht das es unterschiedlich aussieht. 2 BSO's abgespeichert als SWX-Teil im BG-Ordner, lediglich die Länge ist unterschiedlich, mal 6, mal 12 und trotzdem mal Schraube mal Teilchen Symbol.
Oder hat sich in SWX in den Enstellungen was geändert z.B. von gestern nach heute ?

------------------
Gruß cad manu

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi Torsten,

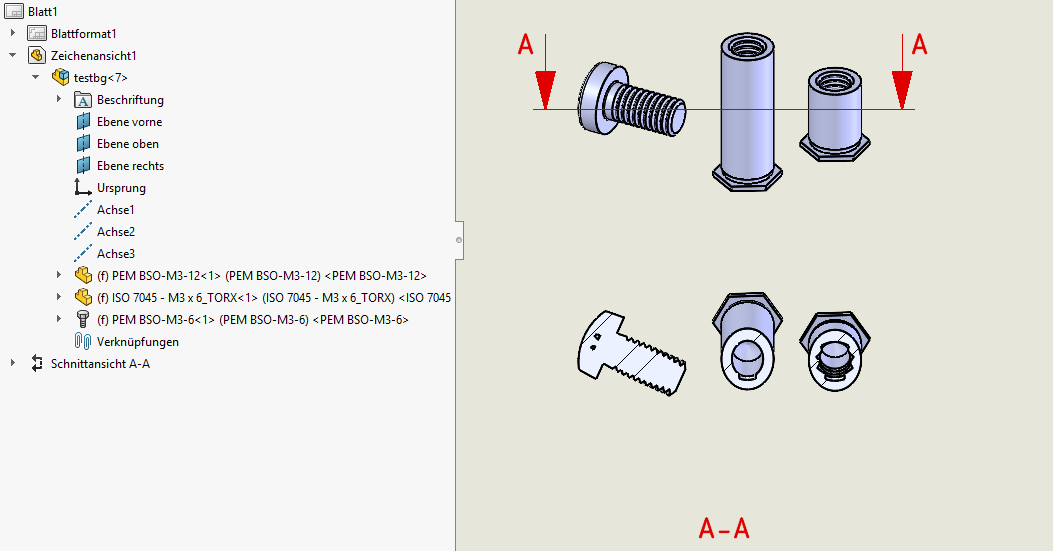

aber guckst Du : Alle Teilchen werden im Schnitt dargestellt / können geschnitten werden. Also wie gesagt ich verstehe es immer noch nicht.

------------------
Gruß cad manu

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo cad manu,

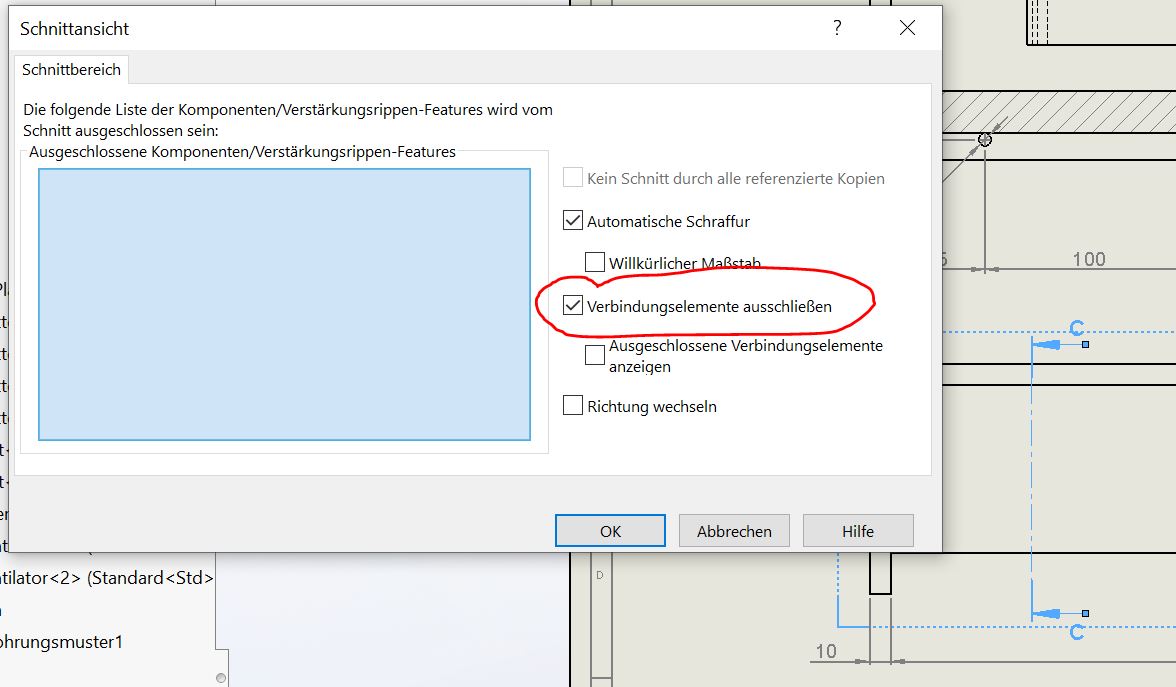

anbei ein Bild, was gemeint war mit nicht geschnitten,
wenn du das Hakchen setzt, oder nicht setzt, werden Verbindungselemente im Schnitt geschnitten, oder eben nicht geschnitten.

LG Martin

------------------
Das Leben ist Veränderung.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

hier ist eine recht gute Erklärung zu finden - Gegenüberstellung von isFastener, isToolboxPart, sldsetdocprop:

https://faq.bechtle-cad.com/index.php?solution_id=1608

Beste grüße

------------------
The World is changing, the CAD World too

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo und guten Morgen,

ich denke der link könnte sehr hilfreich sein. Leider überlagern die Tags rechts die Lösung, so dass ich das nicht vollständig lesen kann.

Nichts desto trotz erstmal Danke.

------------------
Gruß cad manu

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Martin,

ich kenne das Fenster und habe es ausprobiert. VBE ausschließen = alle 3 nicht geschnitten. VBE ausschließen nicht an = alle 3 geschnitten.
Ich hätte ja nun erwartet das 2 anders reagieren wie das 3. Teil oder das dritte Teil anders wie die beiden. Aber nee.
Kein Unterschied zwischen den Teilen in der Schnittansicht ersichtlich.

Nun wie auch immer auch Dir herzlichen Dank für Deine Hilfe.

------------------
Gruß cad manu

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo cad manu,

wollte nur erklären, wo ihr aneinander vorbei kommuniziert habt.

Noch eine Frage,
liegt eines der Teile am Toolbox Pfad?

kann das einen Unterschied machen?

Aber eigentlich egal, ich würde, wie schon beschrieben, den Toolbox Flag raus nehmen, dann sollte es gleich erscheinen und auch nicht geschnitten werden.

LG Martin

------------------
Das Leben ist Veränderung.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von cad manu:
Hallo und guten Morgen,
ich denke der link könnte sehr hilfreich sein. Leider überlagern die Tags rechts die Lösung, so dass ich das nicht vollständig lesen kann.

---

Als Notlösung funktioniert dort, ein wenig aus der Seite herauszuzoomen, dann lassen sich sonst überdeckten Teile der Tabelle zumindest im unteren Bereich der Seite lesen.
Der Aufbau der Seite ist IMHO tatsächlich unglaublich frustrierend durch die überlagernden Elemente.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@manu:

Könntest Du mal gucken, ob bei den drei Teilen in den 'Datei'->'Eigenschaften' die Eigenschaft 'isFastener' gesetzt worden ist?
Also ob da überhaupt ein Eintrag ist und ob er dann ggf. 0 oder 1 ist?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


@ Martin
@ Torsten

Guten Morgen Ihr lieben Helferlein ...

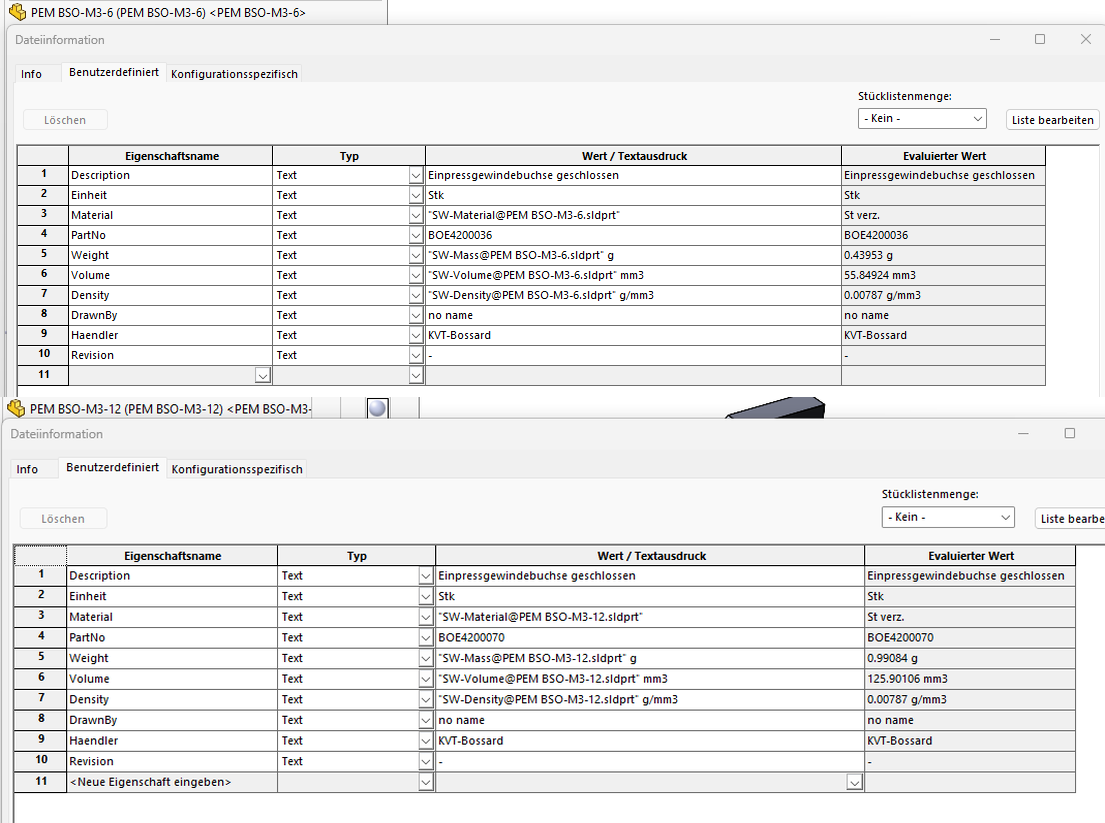

Die Teilchen sind keine direkten Teilchen aus der Toolbox und nein auch nicht im Toolbox Ordner oder die Originaldatei. Wir haben quasi eine eigene Datenbank aufgebaut mit den internen eigenen benutzerdefinierten Eigenschaften (siehe Anhang). Auch davon wird nicht direkt benutzt sondern immer eine Kopie der Datei in den Arbeitsordner abgelegt.
Wie Ihr sehen könnt ist kein isfastener gesetzt weder 0 noch 1, taucht hier als ben.Eigen. nicht auf.
Desweiteren könnt Ihr sehen das ich mich schon "eigentlich" recht gut mit SWX und den Eigenschaften der Datei auskenne.
Das macht mich ja so verzweifelt, weil ich grundsätzlich genau darum bescheid weiß wenn ein isfastener gesetzt ist ... aber wenn nicht da ???
Könnte echt
Erstmal guten Start Euch in den Tag

------------------
Gruß cad manu

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von cad manu:

Das macht mich ja so verzweifelt, weil ich grundsätzlich genau darum bescheid weiß wenn ein isfastener gesetzt ist ... aber wenn nicht da ???
Könnte echt

---

Dann nimm doch einfach sldsetdocprop.exe.
Das wird IMHO die 'falsche' Darstellung im Baum beheben.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo cad manu,

wie Thorsten schon geschrieben hat,
geh einmal mit dem Programm über die Teile,
es gibt Fälle, wo die Eigenschaft nicht angezeigt wird,
jedoch versteckt trotzdem vorhanden ist.

LG Martin

------------------
Das Leben ist Veränderung.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


@ Torsten
@ Martin

so nun habe ich es endlich hinbekommen

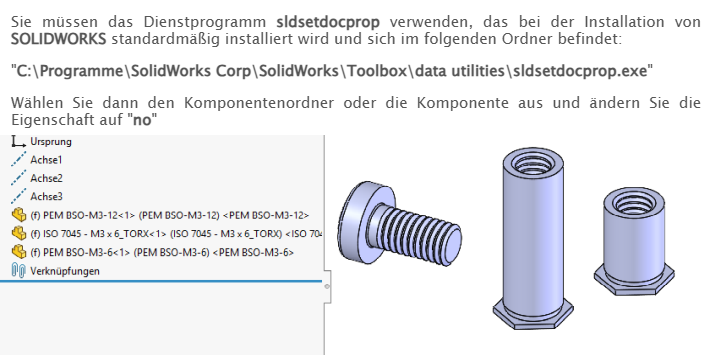

anbei screen

Nochmals vielen Dank. Ich kannte die Datei definitiv nicht, wusste auch erst nicht wo man die findet oder runterladen muss. Wo sie dann gestartet wird wenn man sie gefunden hat... und was man dann machen muss.
Hat 'n Moment gedauert aber nun weiss ich wie und in Zukunft bescheid.

------------------
Gruß cad manu

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Super.
Danke für die Rückmeldung!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
