Thema: Modellierung Blechwannne (218 / mal gelesen)
|
Ehli82
Mitglied
   Beiträge: 3
Registriert: 10.02.2026 Laptop: Lenovo ThinkPad
Systemtyp: x64-basierter PC
Prozessor: Intel(R) Core(TM) Ultra 7 155H, 1400 MHz, 16 Kerne, 22
logische Prozessoren
Installierter physischer Speicher: (RAM) 32,0 GB
Betriebssystem: Microsoft Windows 11 Pro
CAD: SolidWorks Professional 2025 SP5.0
|
erstellt am: 10. Feb. 2026 11:51  <-- editieren / zitieren -->   Unities abgeben:
Hallo, könnt Ihr mir Hilfestellung, neue Denkansätze und/oder eine optimierte Vorgehensweise für die Modellierung solcher Blechwannen geben?

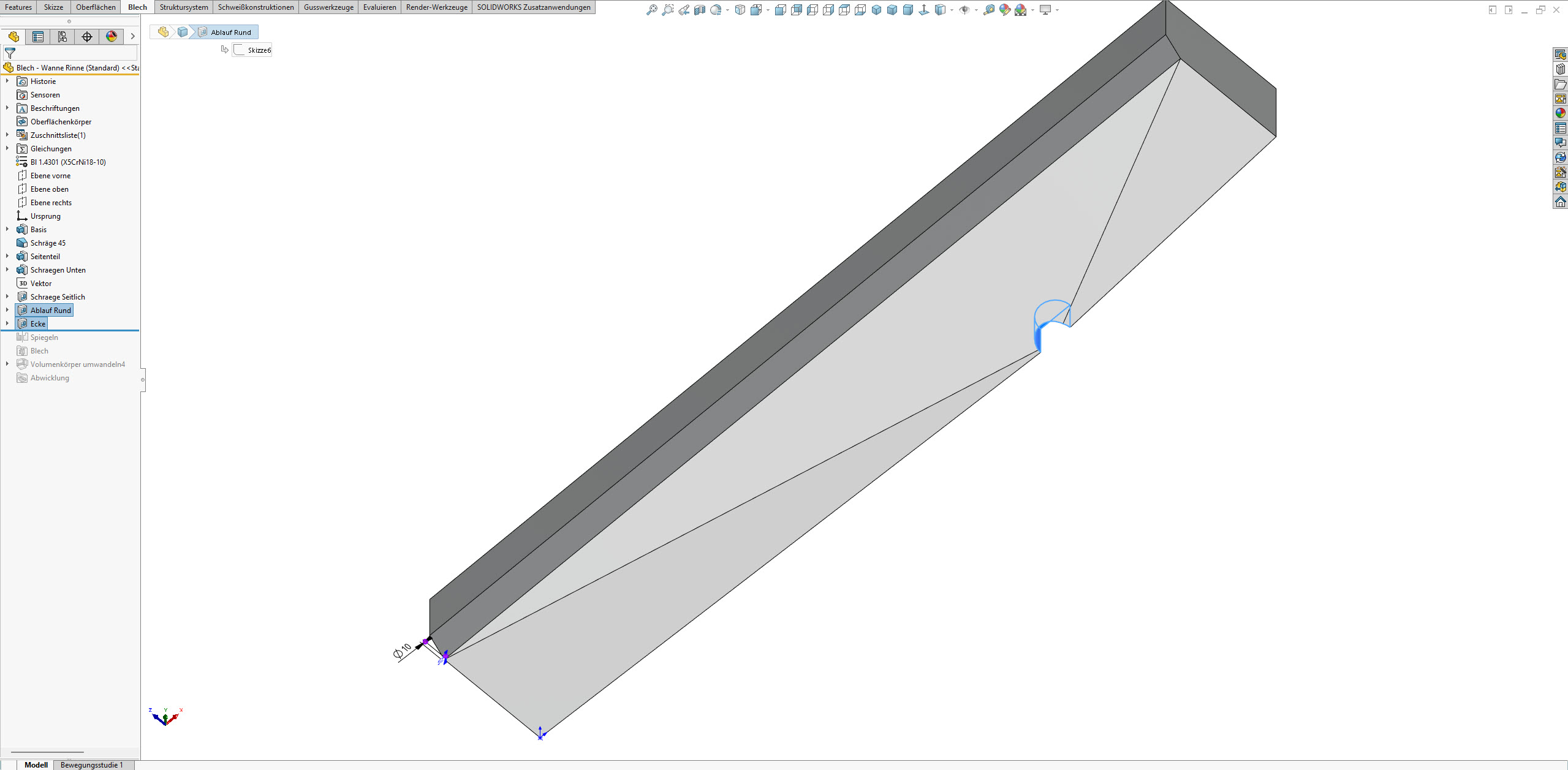

Mir fällt es schwer Blechwannen mit Gefällen und Ablauf wie dargestellt zu modellieren. Jedenfalls kommt mir der Aufbau sehr aufwendig
und kompliziert vor. Ist die Blechwanne aus eurer Sicht überhaupt so herstellbar? Sorry, kann die Blechwanne nicht als Part anhängen, da diese eine Größe von 1,8MB hat und sich diese kaum komprimieren lässt. ------------------
Gru? Ehli [Diese Nachricht wurde von Ehli82 am 10. Feb. 2026 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)
Beiträge: 3415
Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)
|
erstellt am: 10. Feb. 2026 12:42 <-- editieren / zitieren --> Unities abgeben: Nur für Ehli82
Moin, die ist tiefgezogen und nicht mit "normalen" Blechfunktionen modellierbar.
nur mit Kanten und so müsste die Wanne aus 2 Teilen gemacht werden,
evtl bekommst du es mit "Formwerkzeug" hin Gruß, Christian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ehli82
Mitglied
Beiträge: 3
Registriert: 10.02.2026 Laptop: Lenovo ThinkPad
Systemtyp: x64-basierter PC
Prozessor: Intel(R) Core(TM) Ultra 7 155H, 1400 MHz, 16 Kerne, 22
logische Prozessoren
Installierter physischer Speicher: (RAM) 32,0 GB
Betriebssystem: Microsoft Windows 11 Pro
CAD: SolidWorks Professional 2025 SP5.0
|
erstellt am: 10. Feb. 2026 13:51 <-- editieren / zitieren --> Unities abgeben:
Hallo, vielen Dank Christian für deine Antwort. Angehängt noch eine PDF Datei zu meinem Aufbau und vielleicht zum besseren Verständnis.
Vielleicht hat jemand Verbesserungsvorschläge für Optimierungen. Darüber wäre ich sehr dankbar. ------------------
Gru? Ehli Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH) Maschinenbau
Beiträge: 5658
Registriert: 03.07.2002 SOLIDWORKS 2001 - 2026
Elite AE Award 2023
SOLIDWORKS Premium, 3DEXPERIENCE,
Simu, Flow, Plastics, Composer, MBD,
Inspection, PDMP, Visualize, TopsWorks,
Bechtle Tools, JobBox, MacroSheet, etc.
Passungstabelle von Heinz
WIN11 25H2 | HP ZBook 17 Fury G8
|
erstellt am: 10. Feb. 2026 16:23 <-- editieren / zitieren --> Unities abgeben: Nur für Ehli82
|
Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH) Maschinenbau
Beiträge: 5658
Registriert: 03.07.2002 SOLIDWORKS 2001 - 2026
Elite AE Award 2023
SOLIDWORKS Premium, 3DEXPERIENCE,
Simu, Flow, Plastics, Composer, MBD,
Inspection, PDMP, Visualize, TopsWorks,
Bechtle Tools, JobBox, MacroSheet, etc.
Passungstabelle von Heinz
WIN11 25H2 | HP ZBook 17 Fury G8
|
erstellt am: 10. Feb. 2026 16:24 <-- editieren / zitieren --> Unities abgeben: Nur für Ehli82

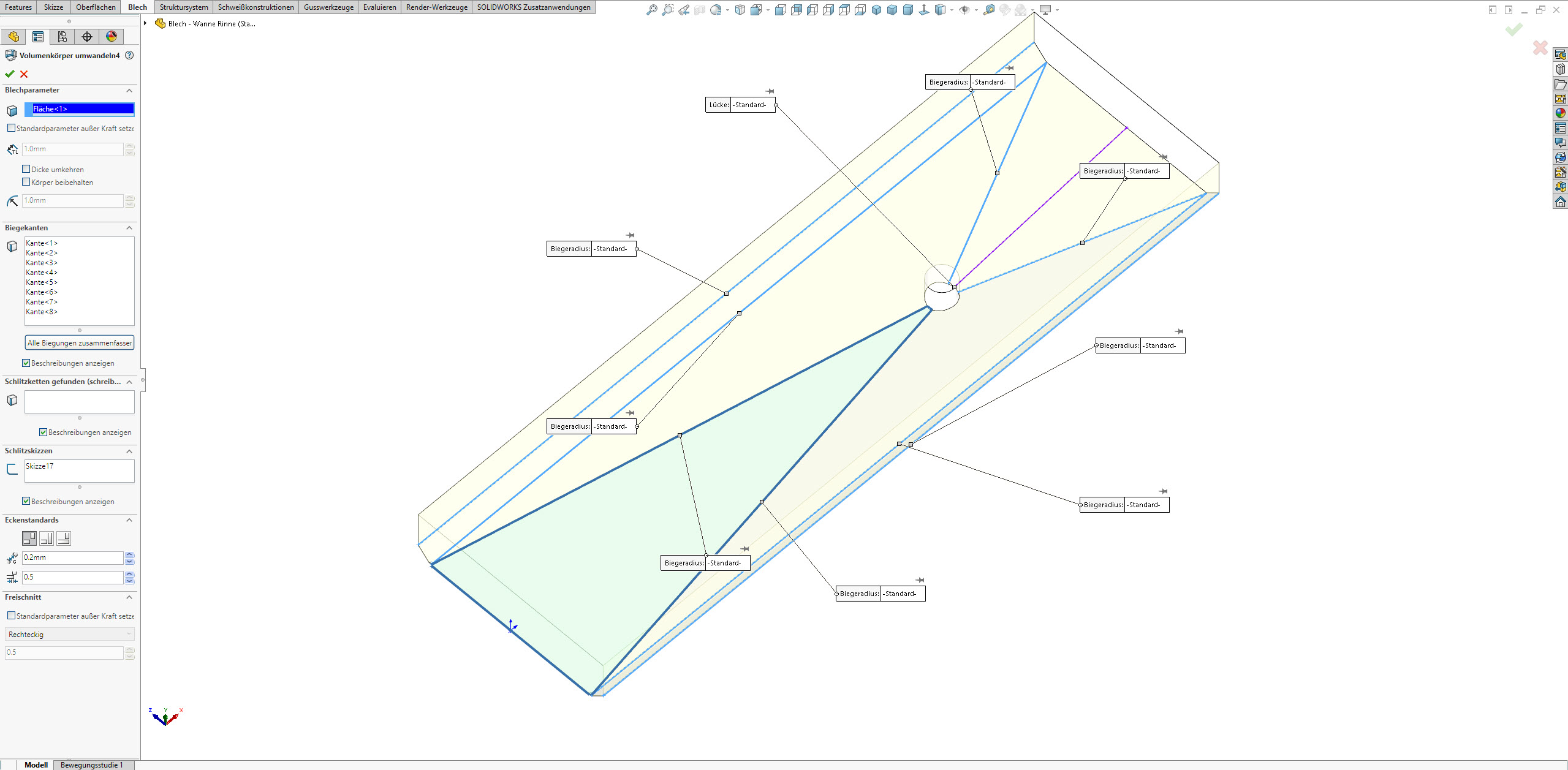

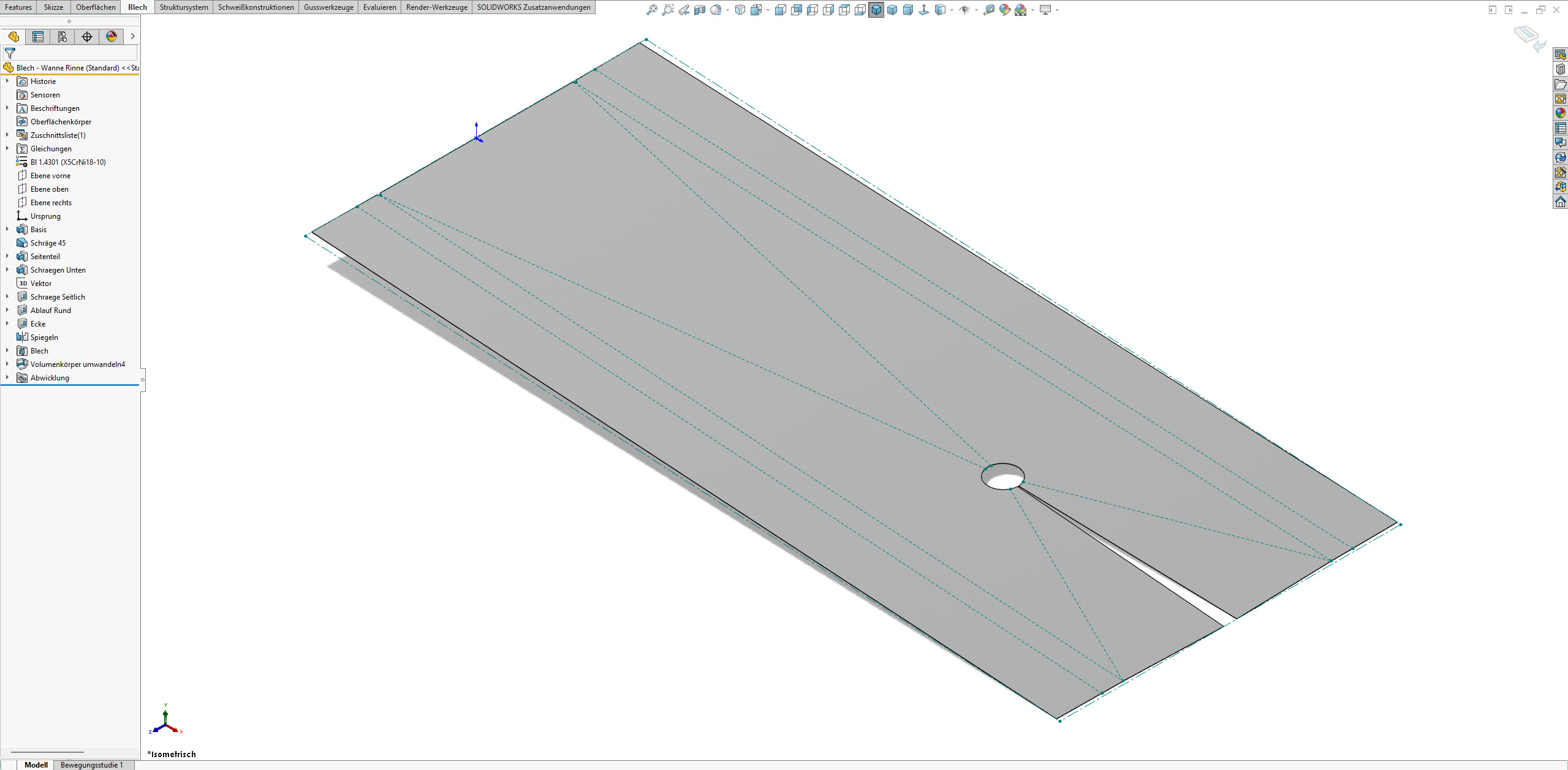

Und die noch vereinfachte Abwicklung, weil ich mir die Seitenwände gespart habe. Und das Teil... ------------------
