Autor Thema:  Schwenk Schniit Rotierter Schnitt Zylinder Enden (343 / mal gelesen)
Bjelovar88
Mitglied
Zerspanungsmechaniker


Sehen Sie sich das Profil von Bjelovar88 an!   Senden Sie eine Private Message an Bjelovar88  Schreiben Sie einen Gästebucheintrag für Bjelovar88

Beiträge: 114
Registriert: 21.06.2019

SolidWorks 2024

erstellt am: 22. Jan. 2026 14:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Welle.SLDPRT


Hallo zusammen,

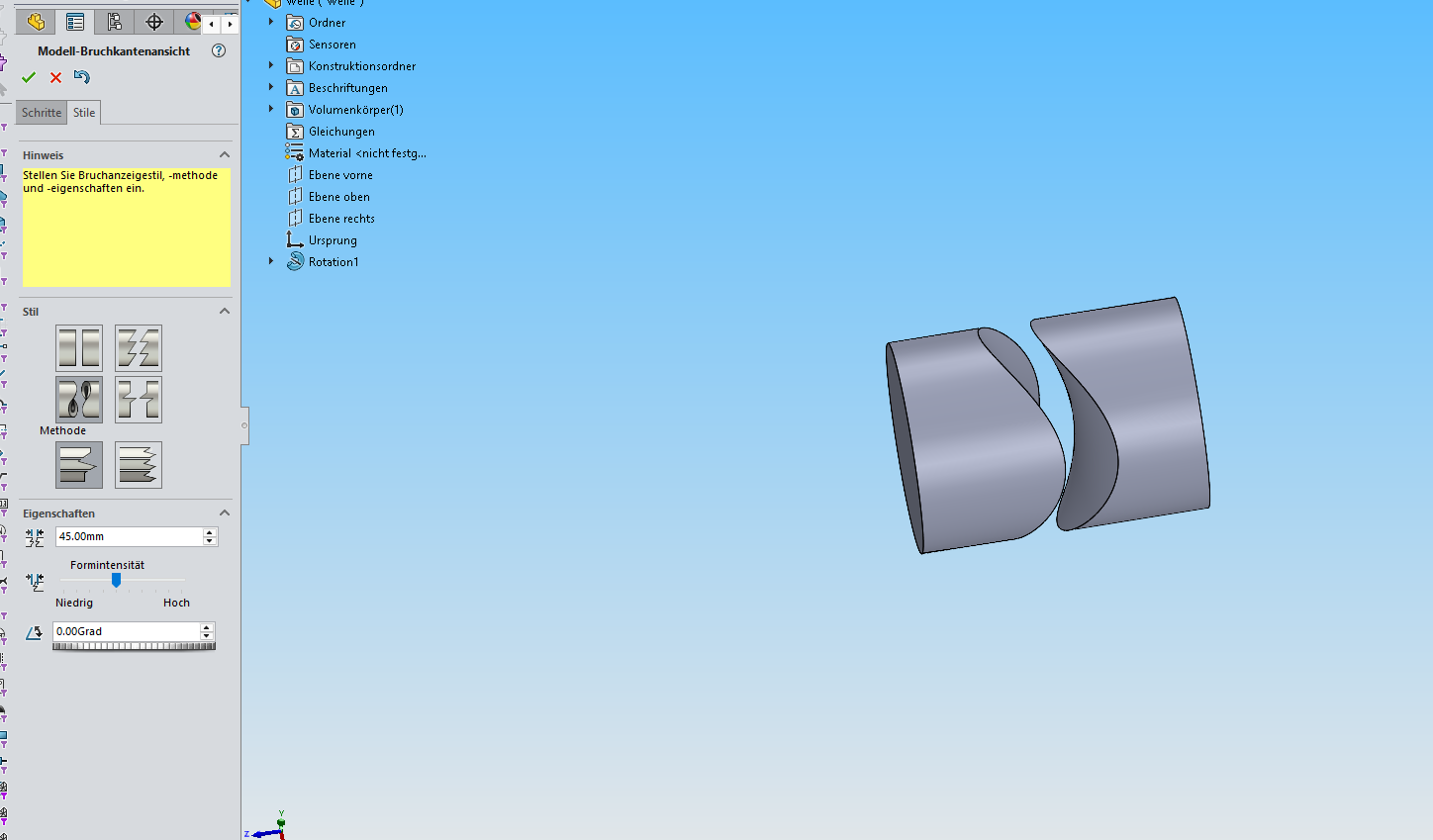

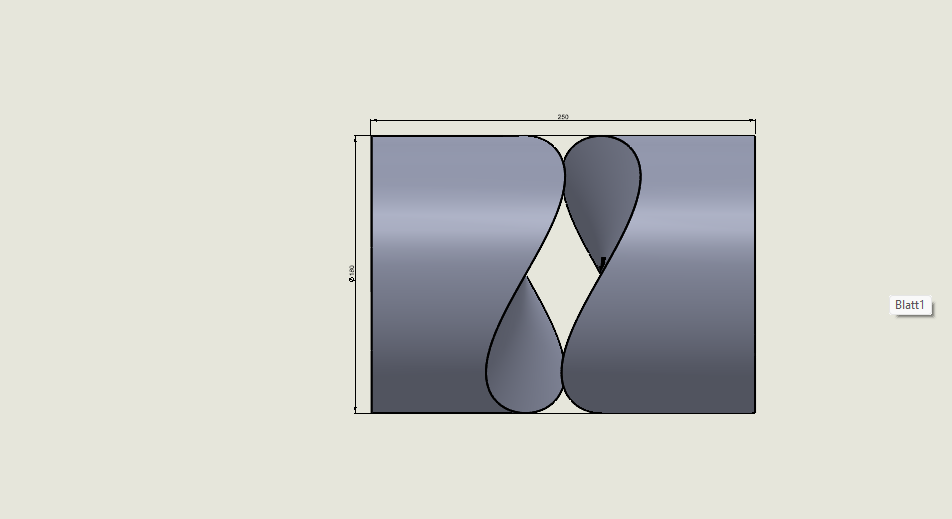

Da man bei Solidworks keinen Schnitt darstellen kann wie im Bild, würde ich es gerne Konstruktiv lösen und zwar hätte ich gerne die beiden enden so geformt wie es der Schnitt darstellt. Geht das? Vielleicht könnt ihr mir helfen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Aaron Hartwig
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Aaron Hartwig an!   Senden Sie eine Private Message an Aaron Hartwig  Schreiben Sie einen Gästebucheintrag für Aaron Hartwig

Beiträge: 13
Registriert: 17.05.2024

SW 2024-5.0 + PDM Prof.

erstellt am: 22. Jan. 2026 14:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Bjelovar88 10 Unities + Antwort hilfreich



Wie ich dich verstehe möchtest du den Schnitt wie im Bild?
Möchtest du den Schnitt im Teil oder der Zeichnung?
Wenn ich dich richtig verstehe ist Bruchkantenansicht die Lösung, sowohl im Part als auch Drawing möglich.

------------------
Solid-Works-Greenhorn, daher alle Angaben ohne Gewähr dafür mit Stoff für Diskussion

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Aaron Hartwig
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Aaron Hartwig an!   Senden Sie eine Private Message an Aaron Hartwig  Schreiben Sie einen Gästebucheintrag für Aaron Hartwig

Beiträge: 13
Registriert: 17.05.2024

SW 2024-5.0 + PDM Prof.

erstellt am: 22. Jan. 2026 15:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Bjelovar88 10 Unities + Antwort hilfreich

Wellemitschnitt.SLDPRT

hier noch die datei, vlt hilft es

------------------
Solid-Works-Greenhorn, daher alle Angaben ohne Gewähr dafür mit Stoff für Diskussion

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

KSAH
Mitglied
Freiberufler


Sehen Sie sich das Profil von KSAH an!   Senden Sie eine Private Message an KSAH  Schreiben Sie einen Gästebucheintrag für KSAH

Beiträge: 295
Registriert: 18.06.2015

SolidWorks 2010 bis 2024

erstellt am: 23. Jan. 2026 10:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Bjelovar88 10 Unities + Antwort hilfreich
Eine Frage habe ich. Was ist das für eine Datei? Ich kann diese mit SW2024 öffnen. Aber ich kann nichts edditieren. Nicht mal ein Makro kann ich starten. Das hatte ich bisher noch nie.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Aaron Hartwig
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Aaron Hartwig an!   Senden Sie eine Private Message an Aaron Hartwig  Schreiben Sie einen Gästebucheintrag für Aaron Hartwig

Beiträge: 13
Registriert: 17.05.2024

SW 2024-5.0 + PDM Prof.

erstellt am: 23. Jan. 2026 10:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Bjelovar88 10 Unities + Antwort hilfreich

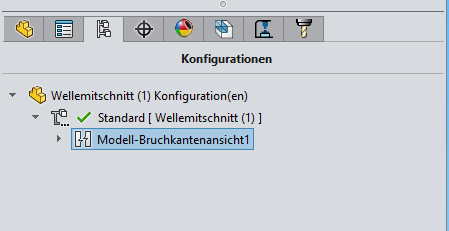

Liegt es daran dass im Konfigmanager Modell Bruchkantenansicht aktiviert ist, gleiches Prinzip wie bei Explosionszeichnungen? Das deaktivieren dann kann man die Datei bearbeiten und Makros ausführen.

------------------
Solid-Works-Greenhorn, daher alle Angaben ohne Gewähr dafür mit Stoff für Diskussion

[Diese Nachricht wurde von Aaron Hartwig am 23. Jan. 2026 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

KSAH
Mitglied
Freiberufler


Sehen Sie sich das Profil von KSAH an!   Senden Sie eine Private Message an KSAH  Schreiben Sie einen Gästebucheintrag für KSAH

Beiträge: 295
Registriert: 18.06.2015

SolidWorks 2010 bis 2024

erstellt am: 23. Jan. 2026 12:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Bjelovar88 10 Unities + Antwort hilfreich
Daran liegt es. Ich wusste bisher nicht mal, dass Bruchkantenansichten im Modell gehen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

GWS
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau



Sehen Sie sich das Profil von GWS an!   Senden Sie eine Private Message an GWS  Schreiben Sie einen Gästebucheintrag für GWS

Beiträge: 2449
Registriert: 23.07.2001

SWX 24 SP5, PDM Prof.
auf Dell Precision 3640 /32GB / NVDIA Quadro P4000 / Win 11

erstellt am: 26. Jan. 2026 11:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Bjelovar88 10 Unities + Antwort hilfreich
Zitat:
Original erstellt von Aaron Hartwig:Wie ich dich verstehe möchtest du den Schnitt wie im Bild?
Möchtest du den Schnitt im Teil oder der Zeichnung?
Wenn ich dich richtig verstehe ist Bruchkantenansicht die Lösung, sowohl im Part als auch Drawing möglich.

Ich arbeite jetzt seit 20 Jahren mit SWX, aber über diesen so offensichtlichen Befehl, Bruchkanten im Solid zu erzeugen, bin ich noch nicht gestolpert.

Man lernt nie aus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
