Thema: Rotationskörper automatisch im Schnitt darstellen (228 / mal gelesen)
|
yank
Mitglied
   Beiträge: 16
Registriert: 26.08.2003 CAD : SolidWorks 2018 SP5
PDM :dm-Simply
|
erstellt am: 10. Dez. 2025 09:53  <-- editieren / zitieren -->   Unities abgeben:
Hallo zusammen, gibt es bei Solidworks eine Möglichkeit auf einer Zeichnung einen Rotationskörper automatisch im Schnit dazustellen?
Im Moment gehe ich den Umweg über einen Ausbruch genau mittig.

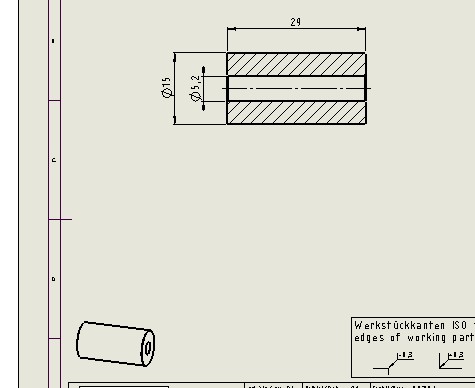

Das Ergebnis ist ok, der Weg umständlich :-) Siehe Anhang Gruß Tobi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
swx-cad-nutzer
Mitglied
Konstr
Beiträge: 439
Registriert: 15.06.2011 SWX 2023
SP 4.0
64 bit
|

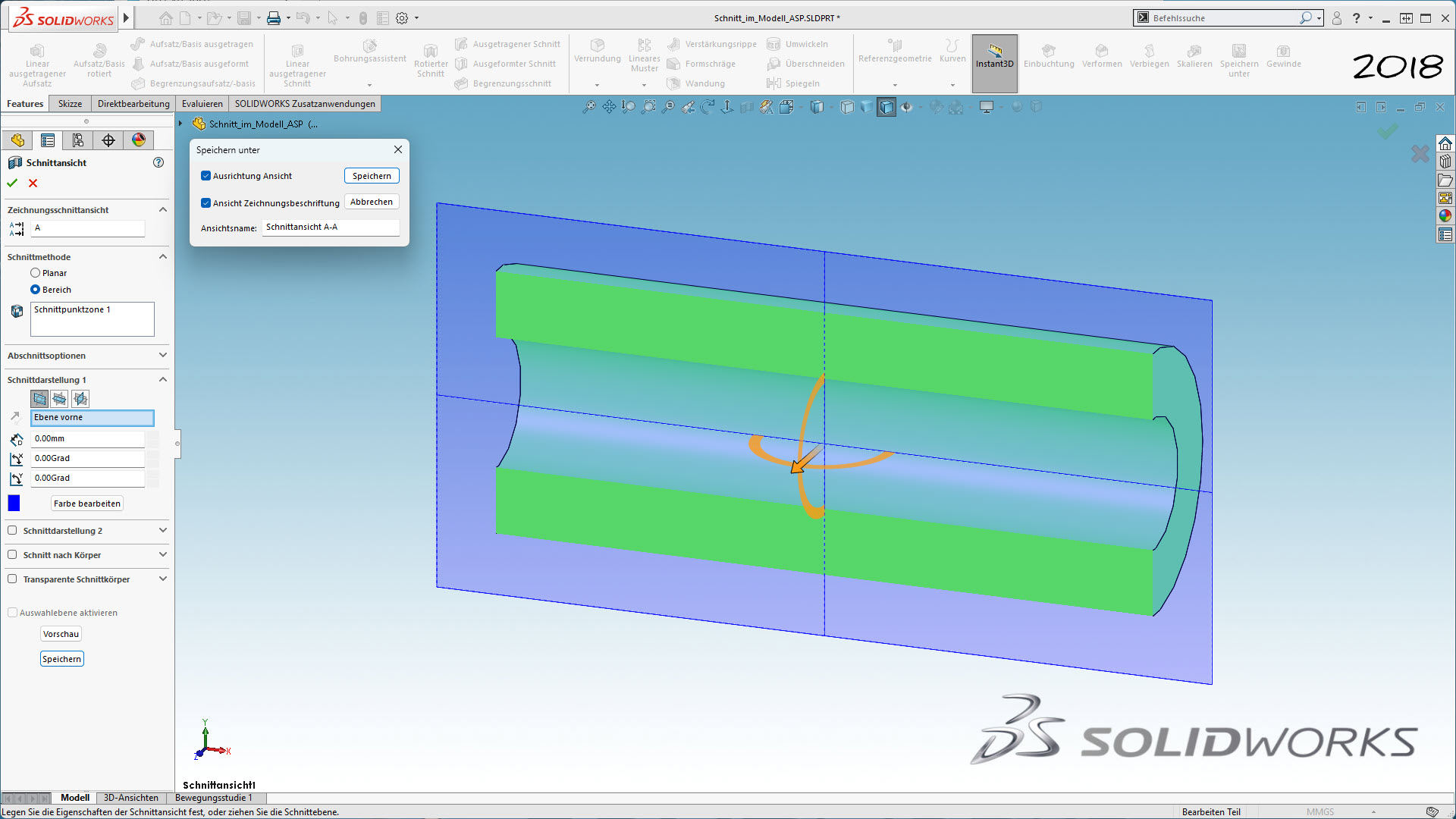

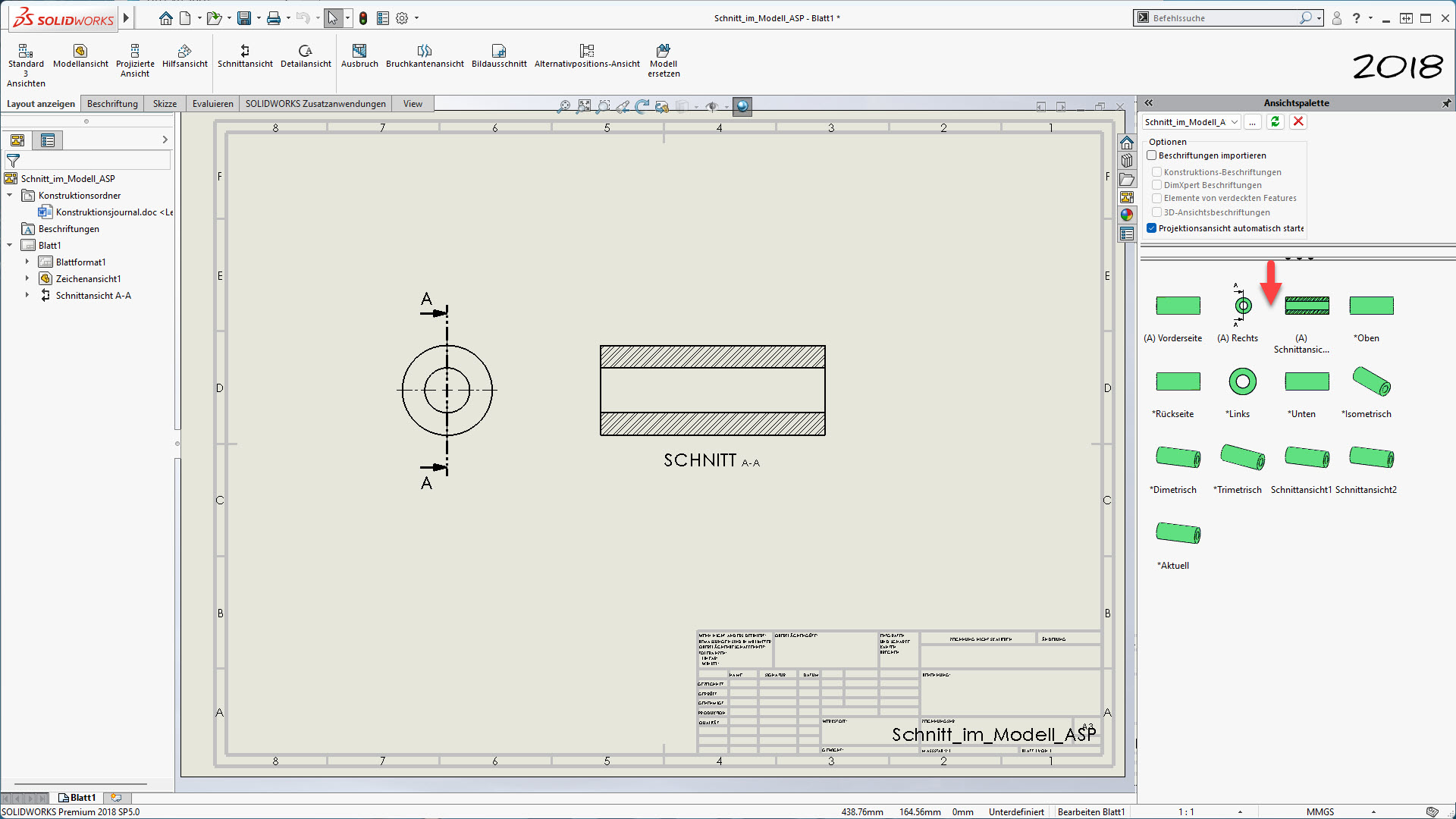

erstellt am: 10. Dez. 2025 10:11 <-- editieren / zitieren --> Unities abgeben: Nur für yank
|
Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH) Maschinenbau
Beiträge: 5643
Registriert: 03.07.2002
|
erstellt am: 10. Dez. 2025 11:36 <-- editieren / zitieren --> Unities abgeben: Nur für yank
Moin, ich hatte vor vielen Jahren mal folgendes gelernt: Zitat:
Achtung: Einige Teile dürfen nicht geschnitten werden. Dazu gehören Rotationsteile wie beispielsweise Wellen (Ausnahme: Buchsen und Wellen mit ausgeprägter Innenkontur), Zapfen, Achsen, Bolzen sowie Normteile (Scheiben, Muttern, Schrauben, Nieten,…).
Ansonsten mache ich immer eine Erstansicht, durch die ich dann den Schnitt lege. Die Erstansicht liegt dann außerhalb des Rahmens. Ein automatischer Weg - direkt zur geschnittenen Ansicht bzw. zum Halbschnitt - kenne ich nicht. ------------------
Einen schönen Gruß von Heiko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andi Spieler
Mitglied
Mechaniker
Beiträge: 1460
Registriert: 12.12.2002 SOLIDWORKS 2026SP0
|
erstellt am: 10. Dez. 2025 11:45 <-- editieren / zitieren --> Unities abgeben: Nur für yank
|
Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH) Maschinenbau
Beiträge: 5643
Registriert: 03.07.2002
|
erstellt am: 10. Dez. 2025 12:35 <-- editieren / zitieren --> Unities abgeben: Nur für yank
|
Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)
Beiträge: 3408
Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)
|
erstellt am: 11. Dez. 2025 10:39 <-- editieren / zitieren --> Unities abgeben: Nur für yank
Zitat:
Original erstellt von yank:
Im Moment gehe ich den Umweg über einen Ausbruch genau mittig.
Das Ergebnis ist ok, der Weg umständlich :-)
Rechteckzeichnen, Ausbruch, Option "bis" und umlaufende Kante wählen. ist zwar mehr als "automatisch", aber wird bei uns auch praktiziert. Wenn es bereits ein "ähnliches" Teil incl. Zeichnung als Vorlage gibt, kann es sich lohnen Zeichnung und Modell zu kopieren (pack & go, oder beides öffnen und mit "speichern unter" erst das Teil, dann die Zeichnung). Gruß, Christian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
KSAH
Mitglied
Freiberufler
Beiträge: 293
Registriert: 18.06.2015 SolidWorks 2010 bis 2024
|
erstellt am: 11. Dez. 2025 14:32 <-- editieren / zitieren --> Unities abgeben: Nur für yank
Ich mache es auch immer so. Ein Rechteck zeichnen und Ausbruch, Kante... Ich habe noch von einem 2D Papierzeichner gelernt, Rotationsteile nur in der Längsansicht zeichen Für Kreise muss man den Zirkel nehmen und das erspart man sich. Außer ich will was zeigen, was längs nicht sichtbar ist. Überhaupt nur Ansichten zeichnen, die wichtig sind und an jeder Ansicht muss ein Maß sein. Im Studium wurden runde Ansichten rigeros vom Prüfer rot durchgestrichen. [Diese Nachricht wurde von KSAH am 11. Dez. 2025 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
