Thema: 3D Skizze für Ermittlung Kabellänge (374 / mal gelesen)
|
waffentechnik
Mitglied
engineering, purchasing
   Beiträge: 32
Registriert: 19.04.2010 HP Z2, 32 GB, Quadro,
Solidworks 2023 Professional SP 5.0
|
erstellt am: 21. Okt. 2025 15:20  <-- editieren / zitieren -->   Unities abgeben:

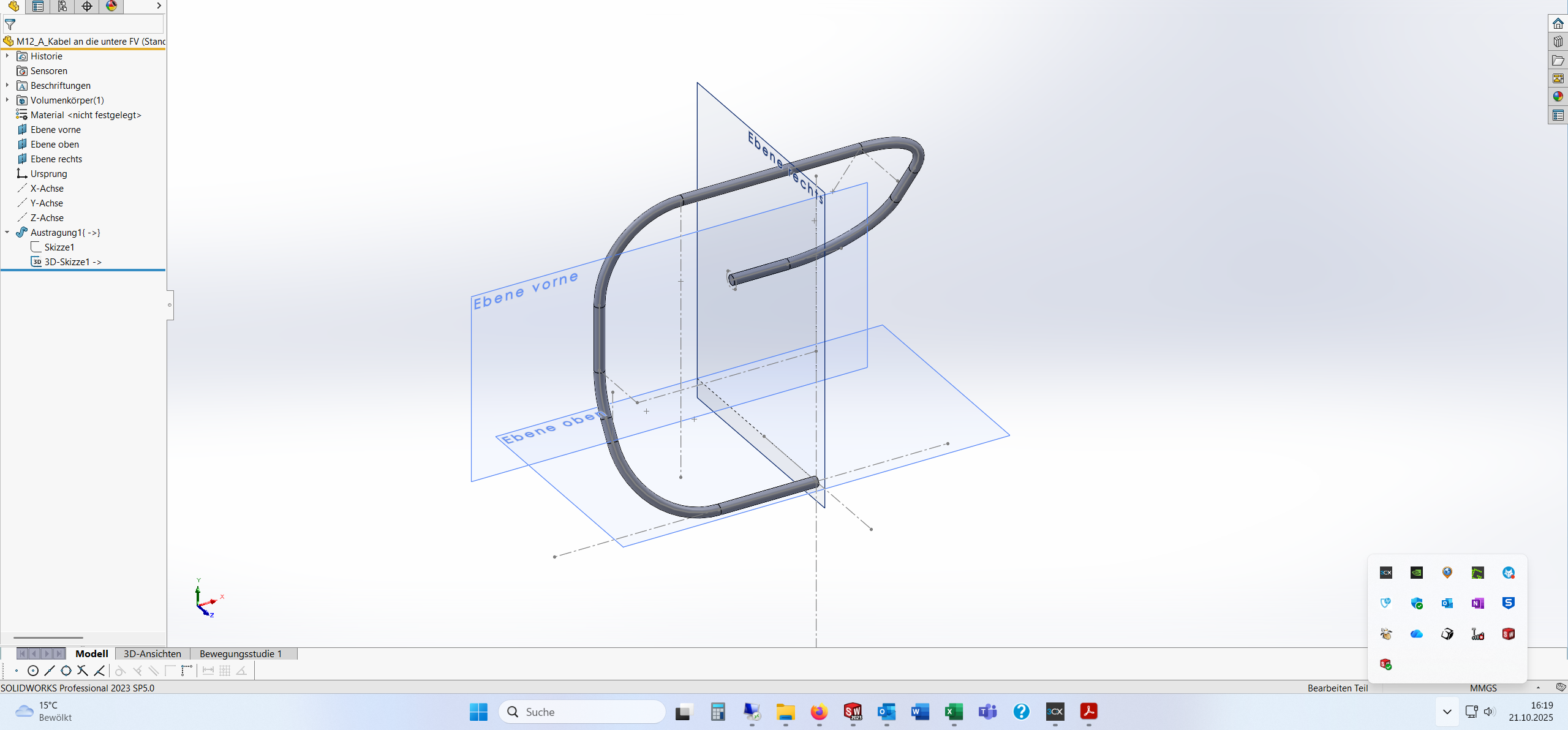

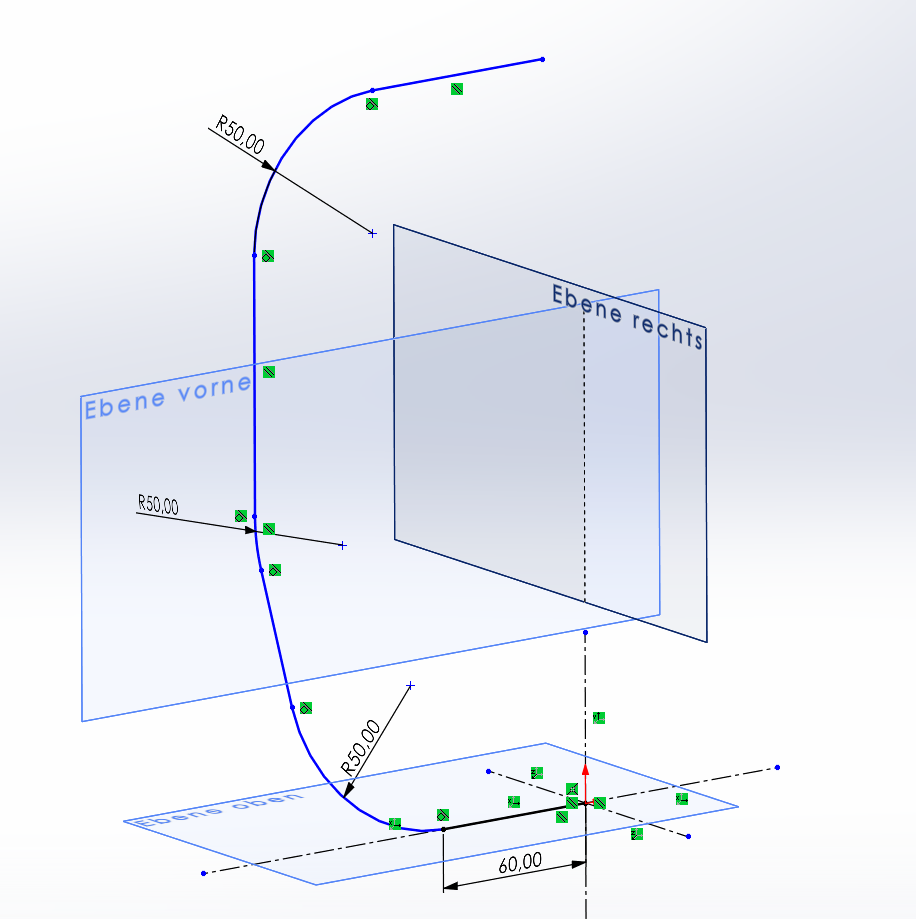

Hallo, wie geht ihr vor bei der Konstruktion von Kabel(längen) in einer 3D Skizze? Ich stehe gerade gewaltig auf Krawall mit solidWorks, bzw. der user ist zu doof. Im Ursprung gestartet mit Gerade, dann Radius, dann hört es auf. Gibt es irgendwo ein Auflistung mit den Verknüpfungen für eine 3D Skizzeß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
waffentechnik
Mitglied
engineering, purchasing
Beiträge: 32
Registriert: 19.04.2010 HP Z2, 32 GB, Quadro,
Solidworks 2023 Professional SP 5.0
|
erstellt am: 21. Okt. 2025 15:44 <-- editieren / zitieren --> Unities abgeben:
|
dopplerm
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 3716
Registriert: 11.02.2005 Win 10
SWX 2019 SP 5.0
|
erstellt am: 21. Okt. 2025 16:18 <-- editieren / zitieren --> Unities abgeben: Nur für waffentechnik

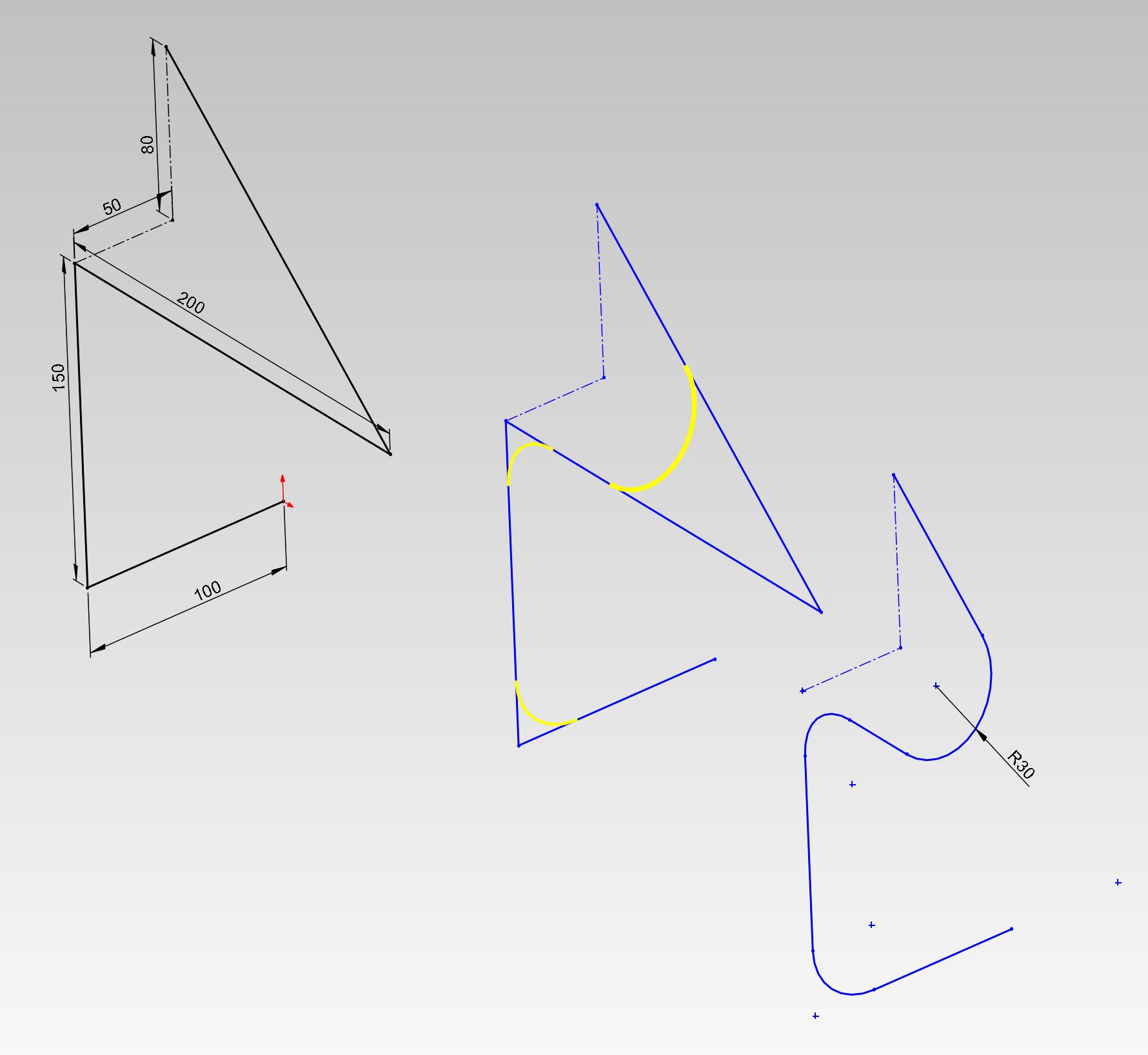

Hallo Waffentechniker, ich mache ähnliches, Rohrleitungen mit der 3d Skizze, mein Vorgehen:
nur gerade Linien machen, Winkel kann mich dabei oft mit Hilfslinien erstellen
erst dann, füge ich die Radien ein damit geht es eigentlich ganz einfach LG Martin ------------------
Das Leben ist Veränderung. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
waffentechnik
Mitglied
engineering, purchasing
Beiträge: 32
Registriert: 19.04.2010 HP Z2, 32 GB, Quadro,
Solidworks 2023 Professional SP 5.0
|
erstellt am: 21. Okt. 2025 16:22 <-- editieren / zitieren --> Unities abgeben:
|
dopplerm
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 3716
Registriert: 11.02.2005 Win 10
SWX 2019 SP 5.0
|
erstellt am: 22. Okt. 2025 09:26 <-- editieren / zitieren --> Unities abgeben: Nur für waffentechnik

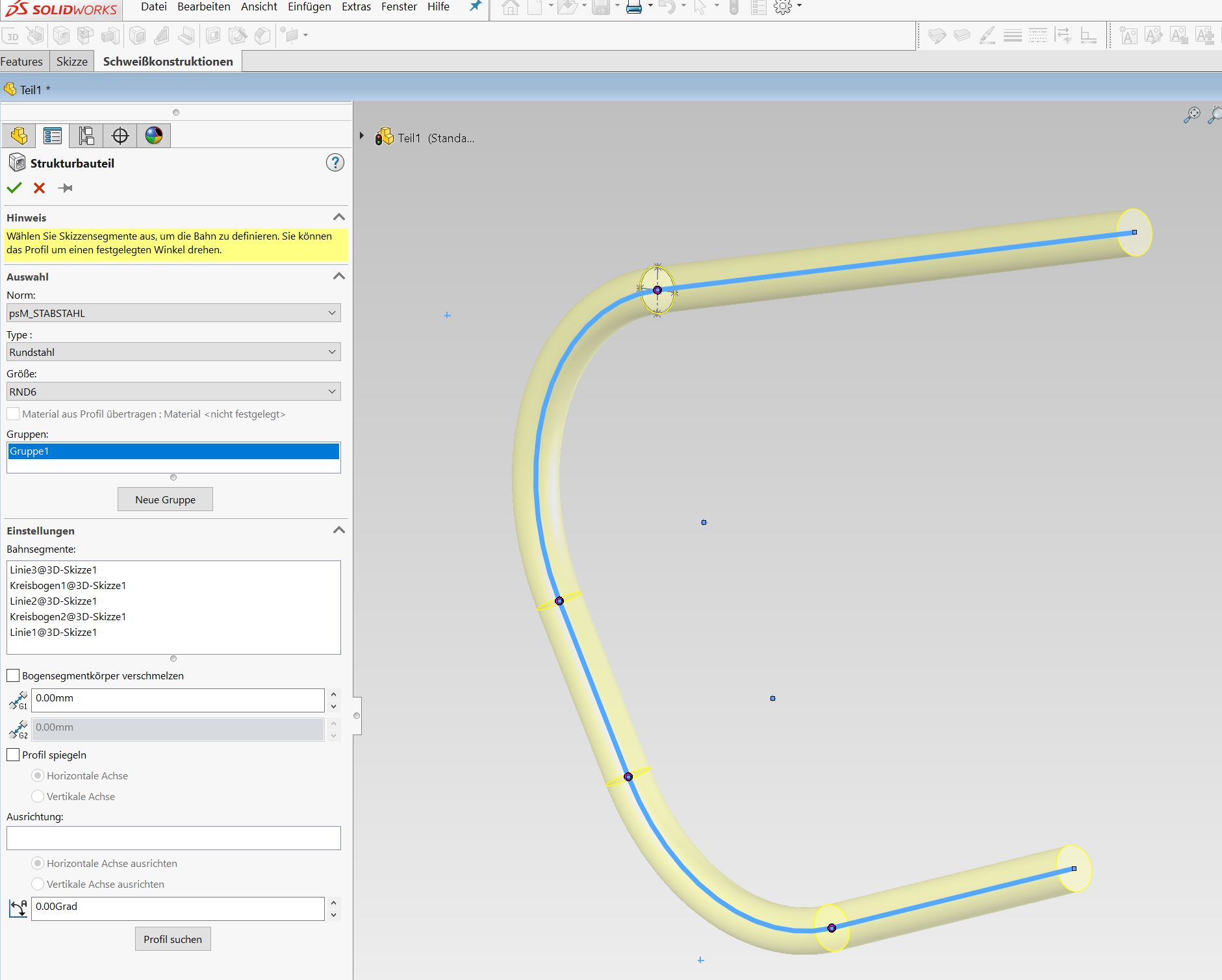

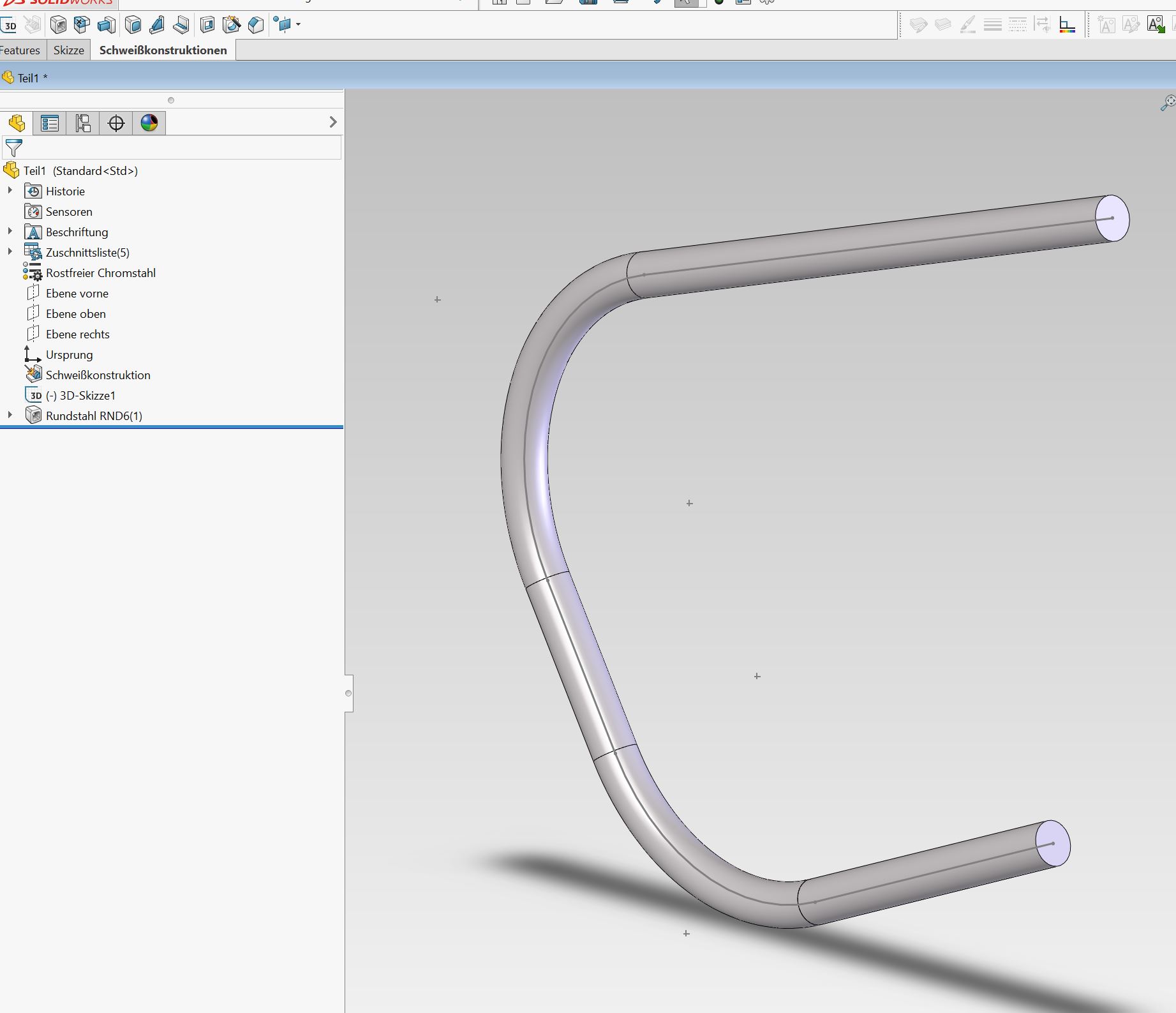

Hallo WT, hast du schon mal überlegt, ob Strukturbauteil eine Möglichkeit für dich wäre? Dann brauchst du keine Skizze erstellen, um den Durchmesser dort zu plazieren. LG Martin ------------------
Das Leben ist Veränderung. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6252
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 22. Okt. 2025 15:13 <-- editieren / zitieren --> Unities abgeben: Nur für waffentechnik
Hallo, dazu benutze ich eine 3D-Skizze, definiere Start und Endpunkt mit einer kurzen geraden Linie und lege einen Spline dazwischen.
Die Enden des Spline jeweils mit einer tangentialen Beziehung versehen, liefert einen sehr natürlichen Kabelverlauf.
Wenn es um die Ecken gehen muss helfen Stützpunkte für den Spline weiter. Grüße Andreas
------------------
Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
pi-design
Mitglied
Design Engineer
Beiträge: 952
Registriert: 09.08.2002 WIN 10 / 64bit
SWX 2022 SP5 64 Bit
MS Office 2021
HP Z420
Intel Xeon E5-1620 3,66GHz
16 GB RAM
2x HP LA2405wg (24")
NVIDIA Quadro 2000
Space Explorer
|
erstellt am: 23. Okt. 2025 09:22 <-- editieren / zitieren --> Unities abgeben: Nur für waffentechnik
|
bk.sc
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau
Beiträge: 2811
Registriert: 18.07.2012 -Solid Works 2019 SP5
-Pro Engineer WF 3
|
erstellt am: 23. Okt. 2025 14:42 <-- editieren / zitieren --> Unities abgeben: Nur für waffentechnik
Hallo, ich arbeite an Stelle vom händischen einfügen der Radien mit dem Skizzenwerkzeug "Spline anpassen", einfach alle geraden auswählen und dann unter den Spline-Werkzeugen "Spline anpassen" verwenden, hierzu müssen die geraden auch nicht zwingend in einer Skize sein, ich mach das weil dann hier keine sichtbaren tangentialen Kanten entstehen. Gruß
Bernd ------------------
--- Man muß nicht alles wissen, man muß nur wissen wo es steht --- Staatlich anerkannte Deutschniete  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
